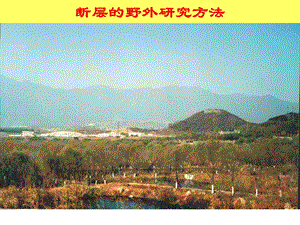

断层的野外研究方法.ppt

断层的野外研究方法,断层的识别主要包括地貌标志、构造标志、地层标志、岩浆岩和矿化及岩相厚度标志。,一、断层的识别,地貌标志断层活动及存在，常在地貌上有明显的表现，这些由断层引起的地貌现象就成为识别断层的直接标志。主要包括：断层崖、断层三角面、错断的山脊、串珠状湖泊、泉水带状、水系忽然转向。,（一）地貌标志,1、断层崖,2、断层三角面,3、错开山脊,错开山脊,4、泉水的分布,断层活动总是形成或留下许多构造现象，这些现象也是判断断层可能存在的重要依据。其中包括：地质体被错开、断层岩、断层牵引构造。,（二）构造标志,构造透镜体,地质体被错开,（三）地层的重复和缺失,（四）岩浆活动和矿化标志,识别出断层之后，应测定断层面产和断盘相对运动方向，以便确定断层性质，进而测定或分析其规模和组合关系。断层观测主要包括：几何学、运动学及形成时代。,二、断层的观测,几何学主要指断层面产状的测定主要用罗盘测量。断层根据与地层几何关系分为：走向、横向、斜向和顺层；与褶皱轴关系分为：横、纵、斜断层。,（一）几何学,确定断层的运动主要根据根据两盘中地层的新老关系、牵引构造、擦痕和阶步、羽状节理、断层两侧的小褶皱及断层角砾岩。根据断层两盘相对运动将断层分为？,三、两盘相对运动方向确定,1、根据两盘的新老地层,2、牵引褶皱,3、擦痕和阶步,4、羽状节理,5、断层两侧伴生小构造,6、断层角砾岩,第七节 断层作用时间,周口店牛口峪地质简图,牛口峪水库,周口店地区牛口峪水库远景,韧性剪切带,
