ABS塑料注塑技术参数.docx

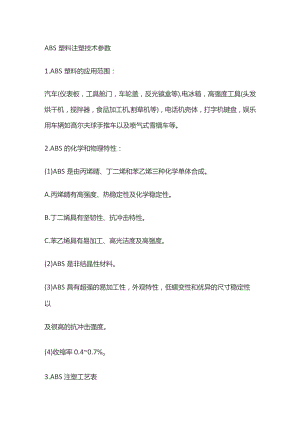

ABS塑料注塑技术参数1.ABS塑料的应用范围：汽车(仪表板，工具舱门，车轮盖，反光镜盒等),电冰箱，高强度工具(头发烘干机，搅拌器，食品加工机,割草机等)，电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪橇车等。2.ABS的化学和物理特性：(1)ABS是由丙烯睛、丁二烯和苯乙烯三种化学单体合成。A.丙烯睛有高强度、热稳定性及化学稳定性。B.丁二烯具有坚韧性、抗冲击特性。C.苯乙烯具有易加工、高光洁度及高强度。(2)ABS是非结晶性材料。(3)ABS具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。(4)收缩率0.40.7%o3.ABS注塑工艺表壁厚mm温度喷嘴前段。C中段。C后段。C下料口模温。C干燥/时间。C/hr0.1-0.4210-230220-230210-220200-21050-6050-80100110l20.5-0.9210-230220-230210-220200-21050-6050-80100110l21.0-1.5210-230220-230210-220200-21050-6050-80100-110/121.6-2.2210-230220-230210-220200-21050-6050-80100110l223-3.4210-230220-230210-220200-21050-6050-80100110/1-23.5-5.0210-230220-230210-220200-21050-6050-80100-110/1-2备注:一般壁厚1.55mm,流长比为80-100:1壁厚mm压力速度注射mpa保压mpa背压mpa保压S冷却S注射速度mm/s螺丝速度(最佳)mm/s0.1-0.412020030705150.301.00高速5500.5-0.912020030-705150.301.00高速5501.0-1.510014030-705150.783.31中速5501.6-2.210012030-705151.746.68中速5502.3-3.48010030-705154.0215.46中速5503.5-5.O8010030-705158.8030.23低速5504.干燥处理：ABS材料具有吸湿性，在加工之前进行干燥处理。建议干燥条件为8090。C下，最少干燥2小时，再生料烘干3小时以上。材料湿度应保证小于0.1%。潮湿的颗粒会造成制品有银丝和气泡。5注塑温度(1)炮筒温度：210-280,建议温度：2450C0(2)模具温度：5080oCoA.模具温度将影响塑件光洁度，温度较低，则导致光洁度较低。B.对精度较高的塑件，模温宜取50-60oCo对高光泽，耐热塑件，模温宜取60-80oCoC.生产较大产品时，定模(前模)温度一般比动模(后模)略高5。C左右为宜。6注塑压力(1)射出压力：对薄壁长流程、小浇口的制品或耐热级、阻燃级树脂，要选取较高的注射压力，为100140MPao对厚壁、大浇口的制品,注射压力可低些，为70100MPao(2)背压：5-15MPao如果背压太低，熔料中裹入的空气会造成焦化(在制品内有灰黑纹路)。7.射出速度：(1)防火级要用慢速，耐热级用快速。(2)如制品表面要求较高，则要用高速及多级注塑的射速控制。(3)最好采用分级注射：从慢到快。(4)需高注射速度以达到好的表面光泽，最小熔合缝以及熔合缝高强(5)需要在流道会合处开设通气隧道。8.浇口系统：可用点浇口和热流道，最小壁厚不应小于07mm,因为ABS流动性较差。9.机器停工时段：普通料无需用其它材料清洗，阻燃料可用普通ABS或PP清洗。
