CECS314-2012 高差仪应用技术规程.docx

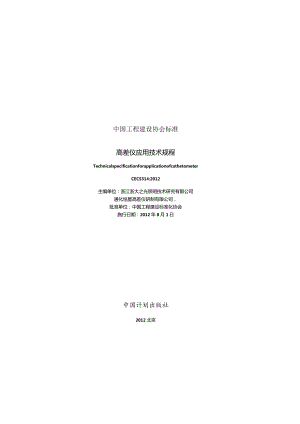

中国工程建设协会标准高差仪应用技术规程TechnicalspecificationforapplicationofcathetometerCECS314:2012主编单位：浙江浙大之光照明技术研究有限公司通化恒星高差仪研制有限公司，批准单位：中国工程建设标准化协会施行日期：2012年8月1日中国计划出版社2012北京中国工程建设标准化协会公告第106号关于发布高差仪应用技术规程的公告根据中国工程建设标准化协会关于印发2009年工程建设协会标准制订、修订计划（第一批）的通知（建标协字200955号）的要求，由浙江浙大之光照明技术研究有限公司、通化恒星高差仪研制有限公司等单位编制的高差仪应用技术规程,经中国建筑标准设计研究院组织审查,现批准发布,编号为CECS314*2012,自2012年8月】日起施行.中国工程建设标准化协会二0一二年五月十五日前言根据中国工程建设标准化协会关于印发2009年工程建设协会标准制订、修订计划（第一批）的通知（建标协字C2OO955号）的要求，制定本规程。本规程的主要内容包括：总则、术语、基本规定、建筑地面工程施工、工业炉砌筑工程施工、其他工程施工、检测.根据原国家计委计标19861649号文关于中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知的耍求，现推荐给工程建设设计、施工和使用单位采用.本现程由中国建筑标准设计研究院归口管理并负责解释。在使用中如发现需要修改或补充之处，请将意见和资料径寄解释单位（地址：北京首体南路9号主语国际2号楼中国建筑标准设计研究院，邮政编码JoOo48）.主编单位：浙江浙大之光照明技术研究有限公司通化恒星离差仪研制有限公司参编单位：杭州浙大中尧机电研究所有限公司杭州浙大之光能源科技有限公司江苏省建筑工程管理局徐州建筑职业技术学院江苏苏润建设集团有限公司中国建筑工程总公司国家质量监督检验总局特种设备安全监督局中建三局第二建设工程有限费任公司首都钢铁公司吉林省交通职业技术学院吉林恒诚建筑安装工程有限货任公司主要起草人：郑负郑旭涛张伟斌郑旭浩陈于殷宝栾刘文举中峰梁帅王本胜叶兰御朱新玉主要审查人：张国良杨健康陈雪光方启通王道祥冯建华刘保国目次1总则(1)2术语(2)3基本规定(3)4建筑地面工程施工(4)4.1建筑地面基层编设(4)4.2整体面层施工(4)4.3分IR排水面层施工(5)4.4地漏房间的面层德工(6)4.5板块面层的博设(6)5工业炉砌筑工程施工<8)5.1高炉的砌筑能工(8)5.2热风炉的以筑德工(10)5.3焦炉的砌筑俺工(11)6其他工程施工(12)7检测<14)附录A高差仪的现场检验和校正方法(19)本规程用词说明(20)引用标准名录.(21)附：条文说明(23)Contents1Generalprovisions(1)2Terms(2)3Basicrequirement(3)4Constructionofbuildgroundengineering(4)4.Ilayingofgroundbase(4).4.2Constructionofhorizontalmonolithicfloorsurface(4)4.3Constructionoffloorsurfacewithdecentralizedsewage(5)4.4Constructionoffloorsurfacewithfloordrain(6)4.5Layingofsurfacecourse一.(6)5Constructionofindustrialfurnacebuilding(8)5.1Masonryconstructionofblastfurnace(8)5.2Constructionofwarm-airfurnace(10)5.3Constructionofcokefurnace(1】)6Constructionofotherengineering*(12)7Inspectionandmeasurement(14)AppendixASiteinspectionandcalibratingmethodofthecathetometer(19)Explanationofwordinginthisspecification(20)1.istofquotedstandards(21)Addition：Explanationofprovisions¢23)1总则.o.为了正确、合理地在工程中应用高差仪，实施工程质飘过程控制和确保施工质量降低施工成本，制定本规程.l0.2本规程适用于工业与民用新建、改建、扩建的建筑地面工程、工业炉砌筑工程以及机电设备安装工程和检修工程高差的测ft.1.03高差仪在工程中应用时，除应符合本规程外，尚应符合国家现行有关标准的烧定.2术语2.0.1高差仪cathetometer一种由贮水杯、连通管、观测管等组成的测量任意两点水平高差的仪器。2.0.2位值waterlevel高差仪贮水杯位置标高固定不动，观测管底座在不同测量位置时，观测管内显示出来的水位数值.2.0.3高差differenceofelevation测量范围内任意两点所处的两个水平面之间的垂直距离.2.0.4坡度slope坡面方向任意两点的高差与这两个点的水平距离之比.2.0.5坡度偏差deviationofslope建筑地面与设计地面坡度的偏差.2.0.6水平度horizontallevel建筑地面上任意两点的高差与这两个点的水平距离之比.2.0.7水平度偏差deviationofhorizontallevel建筑地面与水平面的偏差.3基本规定30.1高差仪应能检测地面上、高空中测量范围内任意两点的高差.3.0.2离差仪应能检测建筑地面的标高差、坡度、水平度。3.0.3高差仪应能对施工质量实施全过程控制.3.0.4高差仪的技术指标应符合表3.0.4的规定.裹3.0.4离差仪的技术指标剽量设弟(mm)连通管的长改(m)最大量程(mm)<1.03、5、84003.0.5高差仪的现场检验和校正方法应按附录A执行.4建筑地面工程施工4.1建筑地面基层铺设4.1.1基层地面铺设前，应用离差仪检测下层地面的标高、坡度、水平度.4.1.2在铺设水平基层前，应先在底层地面的四个角上，制作4个标桩或水泥砂浆贴饼，并用高差仪控制标桩或贴饼的上表面标高，再在四个角的4个标桩或贴饼之间填充水泥砂浆.做四边上的冲筋，再用靠尺或拉线控制四边上冲筋的上表面标高，然后再在四边的冲筋内外填充基料，用拉线或靠尺摊平、压实.4.1.3在铺设有坡度的基层地面时，应用高差仪在底层地面的四角.沿坡度方向项先设置4个符合设计坡度要求的标桩，然后以标桩上表面为基准制作冲筋，再在冲筋内外填充基料.用拉线或第尺摊平、压实.4.1.4对室外散水、明沟、踏步、台阶和坡道等附属工程，在铺设基层前应采用高差仪侦设符合设计坡度要求的高差.4.1.5在IH浴间、房房和有排水（或其他液体）要求的建筑地面面层与相连接的各类面层施工前，应用育差仪预设符合设计要求的高差.4.2整体面层施工4.2.1整体面层铺设前.应用高差仪测出基层地面最高点、设计的统一标高地平线，当基层地面的最高点低于统一标高地平线不足30mm时，应俨低城高点.4.2.2整体面层施工时，在第1个房间制作第1个与设计的统一标高地平线标高一致的水泥砂浆贴饼，记为8,再以B上表面为基准,在第2个、第3个第"个房间内，制作第2个、第3个第"个上表面与Bl标高一致的水泥砂浆贴饼，记为B?、B3B-以各房间的贴饼BlaBJBn的上表面为基准，在各个房间的地面上制作上表面分别与BB2.B3B.标高一致的水泥砂浆贴饼，贴饼的间距宜为l5m.4.2.3在各个房间的水泥砂浆贴饼之间，应填充干硬性水泥砂浆，并将贴饼连成直线，再以贴饼上表面为基准，用1级靠尺刮平作冲筋。4.2.4在各道冲筋之间应填充水泥砂浆，再以冲筋的上表面为基准，并用1.5m以上的1级独尺刮平、压实.4.3分散排水面层施工4.3.1在制作有排水要求的分散排水整体面层前，应用高差仪测量基层地面有坡方向两点的高差.当不符合排水坡度要求时，应对地面做出适当的调整.43.2经过测量或调整的基层地面，在有排水要求地面的低端一角制作第1个水泥砂浆贴饼，贴饼的标高应符合设计排水要求.4.3.3以第1个水泥砂浆贴饼为基准，在垂直排水方向，制作第1排水泥砂浆贴饼，贴饼的间距宜为l.5m,各个贴饼的上表面标高应与第1个贴饼的上表面标高一致.4.3.4以第1个水泥砂浆贴饼为基准，在平行排水方向.制作第1列水泥砂浆贴饼贴饼的间距宜为1.5m,两个相邻贴饼上表面的高差应等于排水坡度乘以这两个相邻贴饼的水平距离.4.3.5以本规程第4.3.4条的方法制作第2排、第2列水泥砂浆贴饼，直至最后1排、最后1列、最后1个水泥砂浆贴饼。横排水泥砂浆贴饼标高应一致，竖列相邻两个水泥砂浆贴饼上表面的高差，应用高差仪控制.4.3.6在竖列水泥砂浆贴饼之间填充水泥砂浆，应用1级l.5m以上的靠尺刮平、压实，冲筋。4.3.7在冲筋间填充水泥砂浆，再以冲筋上表面为基准，用15m以上的1级靠尺刮平、压实、抹光.4.4地漏房间的面层施工4.4.1施工前,应先找出地漏间地面的最高点.4.4.2地漏间最高点上20mm与地漏上口的高差，应符合设计坡度要求.当X+2O-Y>3%oS时,应铲低最高点或上提地漏；当X+2O-Y=3%oS时，地漏应保持标高不动；当X+20-YV3%。S时，应下压地漏.注IX-Jt-同地BlJR高点上20mm的位值(mmhY-培上口的位值mm),S-Jaai何雉面嫉高点至施漏中心的距Mmfi0.4.4.3当地漏的标高调整好后，应用水泥砂浆把地漏稳定固牢.并以她漏上口中心为圜心，以Iln为半径，在地面上直一道圆孤。然后应用高差仪,在这道圆弧线上，做一道干硬性水泥砂浆冲筋，冲筋的上表面与地漏上口的高差，应为IO(X)倍的设计坡度(mm).4.4.4在圆弧冲筋内外应填充水泥砂浆，再以地漏上口和圆弧冲筋上表面为基准，使用长度适当的靠尺，把这些水泥砂浆刮平、压实并抹光.4.4.5摊平、压实、抹光水泥砂浆时，使用的靠尺、抹子等工具的运行方向，应与以地漏上口为中心的圆孤半径相一致.4.5板块面层的铺设4.5.1板块面层铺设时，应用高差仪找出基层地面的最高点，并计算找平层的标高.找平层的标离应等于板块面层厚度、粘结层厚度.4.5.2当基层地面最高点在找平层标高以下不足30mm时，应铲低基层地面的最高点.4.5.3以找平层的标高为基准，在基层地面上做水泥砂浆贴饼,各贴饼上表面的标高应为找平层的标高.各贴饼的间距宜为1.5m.4.5.4以贴饼上表面为基准作冲筋，在贴饼之间填充水泥砂浆，以冲筋为基准铺设找平层.4.5.5铺设第1块板块前，应在找平层上抹粘结层砂浆.板块的上表面应为设计地平面标高.4.5.6铺设第2块、第3块第块板块时，应用一端搭在第1块板块上面的靠尺，靠尺的水平度应用高差仪控制在1%0以内.5工业炉砌筑工程施工5.1高炉的砌筑施工5.1.1高炉炉底底基的抄平应按下列步骤进行：1应用高差仪找出高炉炉底底基的最高点，在最高点上制作第一个耐火水泥砂浆贴饼.2在高炉炉底毛坯底基上，画出高炉炉底底基的十字中心线(图5.1.1-1).图5.1.1-1高炉炉底基础图3在高炉炉底底基垂直中心线上，距中心点每隔3m画一条与水平中心线平行的宜线(图5.1.1-2).图5.1.-2水平线图4再在高炉炉底底基的水平中心线上，距中心点每隔3m画一条与水平中心线垂直的直线（图5.1.1-3）.图5.1.-3曲垂线图5在所画直线的圆内交叉点上，做干硬性耐火水泥砂浆贴饼.用高差仪测控制各个贴饼上表面的标高，应与所作第1个贴饼上表面的标高一致（图5.1.1-4）.图5.1.】Y制作贴饼图6在各个贴饼之间填充干硬性耐火水泥砂浆，并以贴饼上表面为基准，用3m以上俅尺刮平、压实，冲筋（图5.1.1-5）.7在各道冲筋的方格内填充耐火水泥砂浆，以冲筋上表面为基准，用3m以上茫尺摊平、压实（图5.1.1-6）.图5.1.l-5制作冲筋图图5.1.1-6炉底平面制作图5.1.2高炉炉底奇数层砖的砌筑测量应符合下列规定：1当砌完1列砖后,应用3m以上靠尺检查该列砖层上表面的平整度，再用高差仪检测水平度，对超出标准的部位应用磨光机研磨找平.2当炉底第1层砌砖满铺完成后，应用靠尺检查上一层待砌传方向的平整度,再用高差仪检测水平度，对超出标准的部位打上记号，随后操纵研磨机沿检查方向作“S”形运动边研磨边用高差仪检查全部表面的水平度.5.1.3高炉炉底偶数层砖的砌筑方向应与铁口中心线方向错开60*.砌筑方法应按本规程第5.1.2条的规定执行.5.1.4高炉炉底最上层砌筑炉缸堵处,应用高差仪检测直径方向的水平度.5.1.5高炉炉缸各砖层上表面的水平度应用高差仪测控.5.1.6高炉炉腹、炉腰和炉身各砖层上表面的水平度，应用高差仪严格控制在标准规定的范围内.5.2热风炉的砌筑施工5.2.1热风炉炉底应先进行炉壳内围堵下环状带的抹灰找平，并用高差仪测控环状带的水平度符合设计要求.S.2.2热风炉炉墙各砖层砌筑的水平度，应用高差仪测控在标准要求的范围之内.砌砖时每一块传上表面的标高应用高差仪测控.5.2.3热风炉炉顶下的炉墙上表面的水平度应用高差仪测控.砌砖时每块砖上表面的标高，应严格一致.5.3焦炉的砌筑施工5.3.1炉体各部位砌体上表面的标高和炉堵各痔层上表面的水平度应用高差仪测控；每道墙的测点不应少于5个，且应在规定的检查层之间选择一定数量的砖层自检.5.3.2炉底及滑动层的施工应先用高差仪复测基础表面的水平度，然后再用高差仪测控炉底及滑动层上面的水泥砂浆层上表面的水平度.5.3.3蓄热室堵顶的高差应采用高差仪测控，砌筑时应用高差仪的上卡脚卡在每一层砖表面上，边砌筑边测量，并使每一道堵和相邻两道堵顶面的高差符合焦炉砌筑标准.5.3.4斜烟道砌筑应用高差仪测控斜烟道的坡度和斜烟道在蓄热室慎盖下一层相邻墙顶的标高差，并使其结果符合焦炉砌筑标准.535炭化室各个带有斜度的边线，炭化室底和炭化室堵顶的标高差，相邻水平煤气道砖座的标高差和相邻燃烧室保护板砖座的标高差，应用高差仪控制.6其他工程施工6.0.1建筑基础上表面、墙体上表面的坡度偏差，应用高差仪按现行国家标准建筑地面工程施工质量验收规范GB50209测控.6.0.2建筑楼面板上表面的水平度,应用高差仪按现行国家标准建筑地面工程施工质量验收规范GB50209测控。6.0.3屋面集中排水（图6.0.3）应按下列步骤施工：1屋面集中排水施工时,应先固定排水口:2按设计坡度计算屋面各点A、B、C、D、E、FG与排水口高差；3应用高差仪测量控制在A、B、C、D、E、F、G各点上制作的水泥砂浆贴饼与排水口的高差；4在A、B、C、D、E、F、G各贴饼之间填充干硬性水泥砂浆，再用2m以上靠尺或拉线、摊平、压实、冲筋,5在排水口和冲筋之间填充水泥砂浆.以排水"和冲筋上表面为基准，用雅尺或拉线摊平、压实、抹光.图6.0.3屋面集中排水能工示意图I-集水槽6.0.4主体设备基础标高桩应按主体设备基础的标高，减去20mm30mm.在主体设备基础旁边设立.6.0.5附属设备基础标高桩应按各个附属设备基础的标高，减去20mm30mm,在各个附属设备基础旁设立.6.0.6以设立在旁的标高桩为基准,用高差仪控制各个设备基础的上表面与其标高一致.7检测7.0.1建筑地面的最高点检测，可将高差仪的观测管置于建筑地面的各疑是最高点上测量其位值,其中位值最大的点，为建筑地面的最高点.7.0.2建筑地面的最低点检测，可将高差仪的观测管置于建筑地面的各疑是最低点上测量其位值,其中位值最小的点，为建筑地面的最低点.7.0.3建筑地面的最大宓差应为建筑地面最高点的位值减去最低点的位值.7.0.4建筑地面的标高差检测.应选择检测建筑地面上2个3个至高点、2个3个至低点的位值，与标准的水平地面的位值比较。当选择的至高点、至低点的位值与标准地面的位值差均小于标准规定的偏差时，建筑地面的标高差应视为合格。7.0.5建筑地面坡度的检测,应选择检测建筑地面坡度方向2条3条直线上任意两点的高差，除以这两个点的水平距离。其值均小于标准规定的偏差时.建筑地面的坡度应视为合格.7.0.6建筑地面水平度的检测应以3mX4m的建筑地面为基本检测单位（图7.0.6）,测量A、B、C、D、E5个点的位值，分别记为*6、人人e,可得到8个不同方位的相对离差：(ab)ABi (c-d)CD; (a e)AE; (c-e)CE;Q-C)/A& (b-d/BD； (be)/BE； (d-e)DE其中：（a-6）为A、B两点的高差,AB为A、B两点间的水平距离,其他类推。当8个相对高差都小于1%。时，该基本检测单位地面的水平度应视为合格。图7.0.6基本检测单位7.0.7对于较大面积的水平整体地面，可以划分成若干个基本检测单位（图7.0.7）.检测时测量各个基本检测单位内A、BJ、E、F；B、CJ、F、G；C、D、K、G、H各点的高差，再测量不同方位两点的距离，各基本检测单位内的8个水平偏差,均小于标准规定的水平偏差,则这个地面的水平度应视为合格。.图7.0.7较大面积的水平地面检测7.0.8检测时测量各基本检测单位内各点的高差,应在高差仪的三脚架一次置放下完成；当需第二次置放三脚架时，应以已测点为基准，并将高差仪的位值调整至已测数值.7.0.9施工作业人员应把各点验测的位值，如实填写在竣工图上.7.0.10高空中两点高差的检测，应将高差仪的上测管卡在高空中的两点上，测敏出这两个点的位值，这两个点的位值差为这两个点的高差。7.0.Il有地漏间集中排水地面坡度检测,应检测排水方向2条3条直线上两个点的高差，然后再除以这两个点的水平距离，其值均小于设计坡度偏差时，排水坡度应视为符合设计要求.7.0.12当测量门式起重机主梁空载拱度、规度时,应把高差仪的观测管置于起重机主梁中点的轨道上，测量主梁中点空载时的位值储.；然后把高差仪的观测管置于起重机主梁的悬臂端，测量悬臂端空载时的位值人.。主梁的空载拱度应按下式计算：H*=2i4-1-自(7.0.12-1)主梁悬将端的空载翘度应按下式计算：HS=2Aa-1-j(7.0.12-2)式中:E、儿一第八2个测员点的位值.7.0.13当测量门式起垂机主梁额载拱度、翘度时，应在起重机的吊钩上加以籁定载荷,把离差仪上测管的上卡脚卡在主梁中点的轨道上,测得主梁中点的位值A再把观测管悬吊在离地面大约1.2m1.35m的空中，测量主梁悬曾端额定载荷时的位值G主梁的额载拱度应按下式计算：He=2,-A1-1(7.0.13-1)悬督端的额载拱度应按下式计算：HmN2Me-,-x(7.0.13-2)7.0.14当测fit门式起重机主梁静载拱度、翘度时，应在起重机吊铀上加以静载载荷，把观测管上的上卡脚卡在主梁中点的轨道上，测得主梁中点静我时的位值%,再把观测管的上卡脚卡在主梁的悬臂端，测得悬臂端的位值入.主梁的铮载拱度按下式计算：Hto=2脑一E儿(7.0.14-1)悬臂梁的静载翘度Hg应按下式计算：HR=2Aw-,-%(7.0.14-2)7.0.15桥式起森机大车轨面的水平调整应按下列步骤进行：1在起重机大车两轨道A、B的侧面.每隔5m作一个标志,并在标志上标出0、1、2、3顺序号(图7.0.15-1).4*,AiAi/4.-,«图7.O.15T大车轨道标志图2把高差仪的三脚架放置在A、B两轨道端点A。、凡位置中间的地面上，把高差仪上测管上的上卡脚，先后卡在A、B两轨道的A。、B。点上,分别测量A。、区两个点的位值,记为%、瓦.位值大的点高，位值小的点低,它们的高差值为%-仇.3把高差仪的三脚架移至轨道A下面，测量轨道A上A。、A、A?、AJ各点的位值%、5、4、图，比较轨道A上各点的位值,位值最大的点最高，位值最小的点最低，最大高差是最大位值与最小位值的差.4把高差仪的三脚架移至轨道B下面.测量轨道B上8。、B、B"&各点的位值6。出、仇、仇，比较轨道B上各点的位值，位值最大的点最高，位值最小的点最低.最大高差是慢大位值与最小位值的差.5把Al两轨道各点测得的位值.填写在图上(图7.0152).44-4-/ja%.4%BO4-4-Bis4444图7.0.152大车轨道位值图6观察A、B两轨道上对应两点如A?、Bz的位值，可知轨道横向的水平情况:位值大的点高，位值小的点低，两点的高差即为它们的位值差,观察同一轨道上各点的位值，可知轨道纵向的水平情况.7根据绘制的轨道水平图，调整起重机的大车轨道轨面.附录A高差仪的现场检验和校正方法A.0.1在施工现场把观测管底座或卡脚置于某处，观测管上必显示出来一个位值，记录下这个位值.A.0.2把观测管提起旋绕一周后，再把观测管放回原位，如果观测管上显示出来的位值与记录下的位值一样，说明高差仪正常可用；如果观测管上显示出来的位值与记录下俯位值不一样时.说明高差仪不正常，连通管内有气泡存在或有打折的地方.A.0.3将观测管放倒放水，排除气泡，或取消打折，重新试验.直至观测管位值复归原值。本规程用词说明1为便于在执行本规程条文时区别对待，对要求严格程度不同的用词说明如下：1）表示很严格，非这样做不可的：正面词采用"必须",反面词采用"严禁、2）表示严格，在正常情况下均应这样做的：正面词采用"应",反面词采用"不应"或"不得"；3）表示允许稍有选择,在条件许可时首先应这样做的：正面词采用"宜",反面词采用"不宜"；4）表示有选择，在一定条件下可以这样做的，采用"可".2条文中指明应按其他有关标准执行的写法为应符合的规定"或"应按执行".引用标准名录建筑地面工程施工质量验收规范GB50209中国工程建设协会标准高差仪应用技术规程CECS314:2012条文说明目次1总则(27)3基本规定(30)4建筑地面工程施工(31)4.1建筑地面基层编设(31)4.2整体面层施工(31).4.3分散排水面层俺工(32)4.4地漏房间的面层能工(32)4.5板块面层的博设(32)5工业炉砌筑工程施工(33)5.1高炉的砌筑能工(33)5.2候风炉的的筑俺工(34)5.3焦炉的砌筑施工(34)7检测(35)1总则.o.1离差仪是一种由贮水杯、连通管、观测管等组成的测量两点高差的仪器.与水准仪不同，高差仪是在连通器上工作的,连通器两端容器里的液面自然形成水平，不需人为调整，因此它工作可靠,简便易行,高差仪的贮水杯内径较大，观测管内径较小,观测管上刻度段的实际长度，是标示的值除以（1+观测管内径的平方/贮水杯内径的平方）,这就在理论上实现了测量误差小于Imm,是高差仪精确的原因.高差仪结构简单、体积小、重髭轻、便于收藏携带.高差仪易于操作,一般施工作业工人稍加培训就能使用，且能一个人自己施工、自己预设、自己监测、自己检测，不需专业测量人员陪同施工,这是高差仪能够迅速推广普及的重要原因.尤其在狭窄受限的场所.测量距离很近的两点之间的高差，高差仪具有优势.高差仪的工作原理（图1）如下：贮水杯位置标高固定不变，观测管在位置A时，观测管内的位值为儿，观测管移至位置B时，观测管内的位值为儿.观测管在位置B时为什么液柱上升了呢？这是因为二水杯内有水流进观测管贮水杯内液面下降H.由图可见：X三H÷k-.VA=屉一儿.*.X=H+人（1）因为流入观测管内的液体体积，等于贮水杯内流出的液体体积所以ndt×h=D74×HId；XA=D2XH27H=人/D?(2)把(2)代入(1)XhdtDth=(<7D2+1)dzDt>OX>A式中：八一观测管底座在位置A、B时位值的差内液柱变化值；D-贮水杯内径:d观测管内径.图1高差仪工作原理图】一七水杯:2一连通管,3-Ja测管X-人、8两点的育差(标高差一H-JC水杯标高位置固定不变时.现测IT在位置B时.七水杯内液面下降的值，A.-观测管在位置A时的位值:Ab-血测管在位置B时的位值.从以上推导中知道，A、B两点的高差大于观测管内液柱变化的数值等于液柱变化的值乘以(1+/D?).如果单以观测管内液柱变化的值考量高差.那是有误差的，否则就得经过计算，这是很麻烦的，也容易计算出错.因为X=R（1+/DO,可把观测管上的刻度缩小（1+/O）倍。就等于把观测管内液柱变化的值扩大了（1+/DD倍，观测管内液柱的变化值就是AB两点的高差值.为了不让观测管上的刻度距离过小.难以观测.可把观测管的内径缩小,把贮水杯内径扩大.如:d=0mm,D=100mm,X=400mm时，则A=396.04mm.即在观测管的396.04mm长度上，均匀刻制400个格，每格标示为Imm,这就从理论上实现了误差等于零的目的.观测管上的数字上小下大，液柱上升位值由大变小，被测位置较低，液柱下降位值由小变大.被测位置较高，这样符合人们的思维习惯，大高小低，不易颠倒误判.用高差仪测量两点的高差.源于连通器原理，因而简明易懂，结构简单，易于操作.在工程中应用高差仪，能达到施工质量过程控制的目的，可以确保工程质量，杜绝返工浪费.提高施工作业效率，节省材料和人工，降低施工成本，保障测量准确.1.0.3应用高差仪施工的工程质量，涉及材料、工艺、设备、检验方法等许多方面，有关标准需切相关.因此.除应遵守本烧程外，还应符合现行国家标准建筑地面工程施工质量验收规范GB50209、工业炉砌筑工程施工及验收规范GB50211和起重机设计规范GB/T3811的规定.3基本规定3.0.1高差仪的使用方法及注意事项如下：1把高差仪支架在待测建筑地面的中央部位,或不易被人们碰到的地方,按待测范围半径，选择插接长度不同的连通管.2支起贮水杯、观测管，至适于观测的高度，往贮水杯内加水,加水量约为贮水杯容量的2/3.观察水在连通管内的流动情况，如发现有气泡存在，可以把观测管放倒，用放水的方法排除气泡。3把观测管置于某处，当水流静止后，液位便停止在观测管的某一刻度线上（或附近），记录这一位值数值。提起观测管，在空中旋绕一周后.再重新放回原处，如液位仍是原记录的数值位，说明高差仪正常，可以使用；如液位不归原值，说明连通管有打折的地方,或连通管内有气泡存在，拔开连通管，或把观测管放倒，取消连通管的打折.或排除气泡即可.4测城时，必须严格保持三脚架上的Jr水杯位置不动，上下不事动:必须保证观测管与伸缩管、伸缩管与支座管固定牢靠，绝不上下窜动.5从观测管上读数时，必须是在液位完全停稳以后.6从观测管上测得的位值值，应记录在事先画好的图纸上.7测量工作结束后，放下贮水杯、观测管，拔开管插头，放水，盘起连通管，收缩三脚架、观测管，把仪器放回包装盒内.3.0.3全过程控制包括施工前的预测预设、施工中的监控监测、竣工后的质量检验.4建筑地面工程施工.4.1建筑地面基层铺设4.1.1基层包括基土、垫层、找平层、隔离层和填充层.4.1.2本条提出在底层地面四角设置控制基层表面标高的贴饼或标离桩.4.1.3本条提出以贴饼或高桩为基准，制作四边上的冲筋.在四边的冲筋内外填充水泥砂浆，摊铺基层地面.在铺设有坡基层地面前.预先设置控制基层表面坡度的贴饼或标桩,然后用刮板或拉线控制填土等基层表面的坡度。4.1.4本条提出在铺设室外散水、明沟、踏步、台阶和坡道等附属工程的基层前.应预设符合设计坡度要求的商差.4.1.5本条提出应预设鹿浴间、房房和有排水要求的建筑地面与相连接的各类面层的标高差.4.2整体面层施工4.2.1整体面层包括水泥混凝土面层、水泥砂浆面层、水磨石面层、水泥钢屑面层、防油漆面层和不发火（防爆）等.整体面层又分为水平面层和有坡面层，有坡面层又分为分散排水面层和集中排水面层.水平整体面层施工前，应用高差仪找出设计的统一标高地平线.4.2.2本条提出在第1个房间制作第1块水泥砂浆贴饼,贴饼的上表面与统一标高地平线的标高一致.以第1个房间第1块贴饼为基准,制作各房间内的贴饼,各房间内的贴饼与第1个房间内的贴饼标高一致.4.3分散排水面层施工4.3.2本条提出在分散排水基层最低端一角制作第1个标高符合设计要求的水泥砂浆贴饼。4.3.3本条提出以第1个贴饼为基准在垂直排水方向制作第1排贴饼.4.3.4本条提出以第1个贴饼为基准在平行排水方向制作第1列贴饼.4.3.5本条提出制作第2排、第2列贴饼，以至最后1排、最后1列贴饼的方法。4.4地漏房间的面层施工4.4.2本条中的3%）为地漏间的排水坡度.4.4.5本条提出刮平、压实、抹光砂浆的方法.4.5板块面层的铺设4.5.1板块面层包括砖面层、大理石面层和花岗石面层、预制板块面层、料石面层、塑料板块面层、活动地板面层和地暮面层。施工前应测出基层地面最高点.4.5.2找平层的标高等于板块面层的标高减去板块厚度、粘结层的厚度.4.5.3当最高点上结合层的厚度小于20mm时，应铲低最高点.4.5.4找平层的铺设采用贴饼、冲筋方法控制水平.4.5.5本条规定铺设第1块板块前的要求.4.5.6铺设其余板块时，用搭在铺设的第1块上的水平靠尺，控制其余板块的标高.完工后应按现行国家标准建筑地面工程施工质量验收规范GB50209的规定，检验板块面层的水平度、坡度.5工业炉砌筑工程施工5.1高炉的砌筑施工5.1.1高炉炉底底基的按平是至关重要的.只有符合设计要求的炉底底基，才能砌筑出高质量的炉体。为此制定了应用高差仪在高炉炉底底基画线、打点、贴饼、冲筋的方法,控制炉底底基水平度.现行国家标准工业炉砌筑工程施工及验收燃范）GB50211中规定砌筑高炉及其附属设备的允许误差，高炉炉底底基和炉底各砖层上表面各点的相对标高差（是用检测仪器检查），但未指明用什么检测仪器.筑炉手册中炉底的抹灰与找平使用的是水准仪水准仪在炉内使用施展不开；抄平炉底时，将水准仪置于炉底中心，只能抄平四周炉底的标高，测不着炉底中心部位各点的标高.要测炉底中心部位各点的标高，得第二次置放水准仪，测量结果需要换算，这是很麻烦的，也容易出错.采用高差仪抄平炉底底基.置放一次仪器，就能全部测到所需各点的位值.测信误差小于Imm,所以应用高差仪抄平炉底，可确保高炉炉底底基上表面的水平，达到小于2%。的标准要求；高差仪可以一个人操作，自己施工，自己测控，质量责任明晰，能修极大的提高高炉的砌筑质量.5.1.251.4高炉炉底砌体是决定高炉炉龄的关健，各函层的平整度、水平度要求，必须达到国家标准规定,应用高差仪测控.5.1.5炉缸堵所在的环形炉底上表面的水平度及炉缸各环形砖层上表面的水平度应产格控制。5.1.6高炉炉腹、炉腰和炉身各环形砖层上表面的水平度应用高差仪按国家标准严格控制.5.2热风炉的砌筑施工5215.23条文提出应用高差仪测量控制热风炉质质.5.3焦炉的砌筑施工5.3.1焦炉炉体结构冗杂，几何尺寸精度要求很高，使用高差仪测控，对保证焦炉的砌筑质量是必要的.5.3.2本条提出炉底高差、水泥砂浆上表面的水平度、砌体上表面的高差应用高差仪测控.5.3.3蓄热室墙顶各点的高差，应用高差仪测量.5.3.4本条提出斜烟道的坡度和顶盖下一层相邻墙顶的高差应用高差仪测控.5.3.5本条提出炭化室各个带有斜度的边线，各处的高差，应用高差仪测量.7检测77777OOOOO12345本条给出检测建筑地面最离点的方法. 本条给出检测建筑地面最低点的方法. 本条给出计算建筑地面眼大高差的方法. 本条给出检测建筑地面你高差的方法.本条给出检测建筑地面坡度的方法.7.0.6本条给出检测建筑地面水平度的方法.7.0.7本条规定了基本检测面积，检测5个点的位值.得出8个相对高差.
