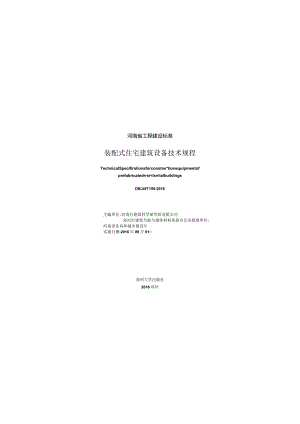

河南省工程建设标准装配式住宅建筑设备技术规程TechnicalSpecifiralionsforconstn*tionequipmentofprefabricatedrrsi<lenlialbuildingsDBJ4IT159-2016主编单位:河南行建筑科学研究院有限公司郑州市建筑节能与墙体材料革新办公室批准单位:河南省住房和城乡建设厅实施日期:2016年09月01郑州大学出版社2016郑州河南省住房和城乡建设厅文件豫建设标（201637号河南省住房和城乡建设厅关于发布河南省工程建设标准装配式住宅建筑设备技术规程的通知各省辖市、省宜管县（市）住房和城乡建设局（委）.郑州航空港经济综合实验区市政建设环保局,各有关单位：由河南省建筑科学研究院有限公司、郑州市建筑节能与堵体材料革新办公室主编的装配式住宅建筑设备技术规程已通过评审.现批准为我省工程建设地方标准.编号为DBJ41/T159-2016.自2016年9月1日起在我省施行。此标准由河南省住房和城乡建设厅负货管理.技术解释由河南省建筑科学研究院有限公司、郑州市建筑节能与墙体材料革新办公室负责。河南省住房和城乡建设厅2016年6月13日前言根据关于印发2015年度河南省工程建设标准制订修订计划的通知（豫建设标2OI525号）的要求.河南省建筑科学研究院有限公司、郑州市建筑节能与墙体材料革新办公室等单位经广泛调行研究.在参考国内外装配式住宅设备的设计与相关技术的基础上.总结、借鉴、吸纳了国内装配式住宅设备的实施经验及成果.通过反复讨论、修改和完善.制订本规程。本规程共6章.主要内容:总则、术语、基本规定、设计J和验收。本规程由河南省住房和城乡建设厅负责管理.由河南省建筑科学研究院有限公司负责具体技术内容的解释。在执行时如需修改和补充.清将意见寄送河南省建筑科学研究院有限公司（地址：郑州市金水区丰乐路4号;邮编:4553）。主编单位河南省建筑科学研究院有限公司郑州市建筑节能与墙体材料革新办公室参编单位河南省绿建科技与产业化发展中心郑州大学综合设计研究院有限公司信阳市住房和城乡建设局驻马店市建设工程质量监督站河南正阳建设工程有限公司编制人员郝文王春喜门茂琛张家兵楚景初陈长伟樊璐赵德伟闫正和赵联想高建红刘志伟秦建明邱建文史民杰周故E建华赵延增上海刚白Mi刘建马HH周静员秀梅潘玉勤审查人员龚毅胡伦坚郑丹枫范运泽黄建设王富春林年弊目次1总则设 44444 施 555 4 52术语23基本规定4计51一般规定52室内给水排水设计53供暖、通风与空调设计74电气与智能化工程设计85防雷与接地设计9工111一般燃定Il2室内给水排水工程施匚123供暖、通风及空调工程能工145.4电气与智能化工程施匚165.5防雷与接地工程施工186验收20本规程用词说明21引用标准名录22附:条文说明231总则1.0.1为促进河南省建筑产业现代化发展.提升河南省建筑产业现代化综合水平.确保工程质量.做到技术先进、安全适用、经济合理、节能环保.制定本规程。1.0.2本规程适用于河南省装配式混凝土结构住宅的给水排水、暖通及电气等专业设计、施r与验收。1.0.3装配式住宅建筑设备令业的设计、施工与整收.除执行本规程外.尚应符合国家和河南省现行有关标准的规定。2术语2.0.1装配式住宅prefal>ri<*ate<lresidentialBuiIdingH指住宅的部分或全部构件在工厂预制.现场通过切拳的连接方式组装而建成的住宅。2.0.2部品COmPonent经工业化生产和现场组装的具有独立功能的建筑产品。2.0.3供暖分（集）水器IwatiiiggmaiyMUpftlyOr*tuwalernuif<>l<l用于连接集中供暖系统供水管（回水管）的配水装置。2.0.4给水分水器supplymanilbl<集中控制多支路供水的管道附件。2.0.5排水集水器drainagemanifold集中收集多支路排水的管道附件。2.0.6人（进）户管inletpipr住宅内生活给水管道进入住户至水表的管段。2.0.7接户管inter-l>uil（lingpiM*布置在建筑物周用.直接与建筑物引入管和排出管相接的给水排水管道。2.0.8同层排水sam<*-11oordrain排水横支管布置在排水层或窿外.器具排水管不穿越楼层的排水方式。2.0.9建筑信息模型buildinginformalionmolding是以建筑r程项目的各项相关信息数据作为模蟹的基础.建立建筑模型.通过数字信息仿真模拟建筑物所具有的我实信息.具有可视化、协调性、模拟性、优化性和可出图性五大特点，简称BlMe2.O.IO防雷转接导体lightningconnectionconductor采用工业化构造柱内主筋作防雷引下线.两段柱体连接所用的套筒和钢筋不具有电气贝通性.而用钢筋或扁钢实现柱头两端套筒与钢筋跨接的导体。3基本规定3.0.1装配式住宅建设过程中.应协调建设、设计、制作、运输、施工等各方的关系.并应加强建筑、结构、设备等专业之间的配合。3.0.2装配式住宅宜采用BlM技术.绘制建筑设备各专业综合布管（线）图。3.0.3管材、管件、部品、卫生器R和器材应使用经国家有关质量检测部门检测合格的产品。3.0.4芸配式住宅应合理利用能源.宜结合当地能源条件.采用常规能源与可再生能源结合的供能方式。3.0.5装配式住宅应满足设备系统功能有效、运行安全、维修方便等基本要求.并应为相关设备演留合理的安装位置和维修空间。4设计4.I一般规定41.1装配式住宅设备专业设计应根据建筑的结构形式.合理选择设备设施和布线（管）方式。4.1.2设备管线的设计应相对集中、布置紧凑、合理使用空间。4.1.3装配式住宅建筑节能设计应符合河南省居住建筑节能设计标准（寒冷地IX）DBJ4"062和河南省居住建筑节能设计标准（夏热冬冷地区"DBJ4I/071的妻求。4.1.4下列设施不应设置在套内，应设置在共用空间内：1给水总立管、雨水立管、消防立管、供暖空调供回水总立管,以及电气、智能化干线（管），不应布置在套内.设置在开敞式阳台的雨水立件除外；2公共功能的阀门电气设备和用于总体调节和检修的部件（户外排水立管检修口除外），应设在共用部位；3供暖管沟和电缆沟的检壹孔。41.5管道（管线）穿越楼板、墙体、管道井井壁时.孔洞周边应采取必要的密封隔声、防水及防火措施。4.1.6灭火设施的设置应符合国家标准建筑设计防火规池CB50016的要求。4.1.7管道外壁应按照相关标准要求进行管道颜色标识。4.2室内给水排水设计4.2.1室内给水排水管道应与结构本体分离.并宜在部品内设置完成。4.2.2室内给水系统设计应符合下列规定：1住宅给水系统由套外管线、套内分水器、套内管线、套内用水部品组成。2给水系统的给水立管与部品水平管道的接口宜设置内螺纹活接连接；3部品内应设置给水分水器.分水器与用水器R的管道应一对一连接管道中间不得出现接口；4分水器管径规格由设计确定.住宅生活给水分水器主管径宜为25nun.分支接"管外径宜为20mm.外螺纹接口不宜少于4个；5中水供水系统必须独立设置严禁与生活给水管道连接。4.2.3室内排水系统设计应符合下列规定：1排水系统应采用生活排水和雨水分流制排水；2住宅生活排水系统由排水立管、套内集水器、套内管件、套内用水器组成；3生活排水应采用伸顶通气管的排水系统或特殊单立管排水系统；4排水立管应设置在管道竖井内.同时应设置方便检修的装置：5排水集水器管径规格由计算确定。住宅生活排水集水器管径宜为1mm.直接与大便器排水管接口宜为100mm.JE他分支接口管径宜为50mm.接口不宜少于4个；6排水立管应以管件相连接.不宜有中间非管件接口；7排水立管应设置检壹口.排水横支管宜设置清通装置；8必要时应设置环形通气管.与通气立管连接；9尉房和卫生间的排水立管应分别设置.排水管道不得穿越卧室.且不宜靠近与卧室相邻的内墙；10卫生间写需经常从地面排水的房间,应设置地漏；11住宅套内应按洗衣机位置设置洗衣机排水专用地漏或排水存水弯.箕排水管不得接入雨水管道；12空调冷凝水应采用管道有组织地排水.排水管不得接人室内生活排水管道。4.2.4建筑物内排出管最小管径不得小于50mm.大便器排水件最小管径不得小于!mm04.2.5整体卫浴间排水管接口管径宜为IoOmm。4.2.6卫生间宜优先采用同层排水。套内排水管道应同层敷设，器具排水啜管不得穿越楼板进人另一套内.同层排水的卫生间等易溅水的部位的地坪应有可靠的防海漏措施。4.2.7给水排水设备的设置和管道敷设应满足建筑装饰和装修的要求。4.2.8消防给水设计应符合国家标准消防给水及消火拴系统技术挑范CB50974的要求。4.3供暖、通风与空调设计4.3.1卧室、起居室应预留设置空调设施的位置和条件。4.3.2设有外窗的卫生间.当采用整体式卫浴或采用同层排水架空地板时.宜采用散热器供暖。4.3.3室内供暖系统优先采用低温热水地面辐射供暖系统。4.3.4低温热水地面辐射供暖系统应符合下列规定：1当采用分环路控制时应在分水器或集水器的各个分支管上分别设置自动控制阀.控制房间的室内空气温度。当采用总体控制时应在分水器的总管上设置自动控制阀.控制房间的室内空气温度。2分、集水器宜设置在便于维修管理的位置。4.3.5设置供暖系统供、回水主立管的专用管道井应预留进户用供暖水管的孔洞或预埋套管。4.3.6散热器的挂件或可连接挂件的项埋件应预埋在实体墙上。74.3.7户内供暖管道应做保温处理后敷设在装配式住宅的地板沟槽内。空调水平管道宜布置在本层顶板下或梁下。4.3.8卧室、起居室的外墙应假埋空调器凝水竹排出的套管。4.3.9供暖系统的供、回水主立管和热计量表及分户控制阀门等部件应设置在户外公共区域的管道井内。4.3.10集中空调系统应预留凤管或空调管道穿堵的孔洞。4.4电气与智能化工程设计44.1装配式住宅的电气设计应做到电气系统安全可靠、节能环保、设备布置整体美观及维护管理方便。4.4.2电气与智能化管线埋设宜与装配式结构主体分离.竖向管线宜集中设置在建筑公共区域的管井内。必须穿越装配式结构主体时.应预留孔洞或保护管。4.4.3电表箱应挂装于首层或其他楼层电气竖井或公共部位的实体墙上.在竖井内安装时.底边即地不宜小于05m；在公共部位安装时.底边距地不宜小于LIm。4.4.4多层住宅表箱宜集中安装在12层的楼道间内。高层住宅宜每46层装设一个集中表箱.电表箱内安袋的电度表数量不宜超过16位。单栋别累用电,应采用单户表箱。&箱应安装在室外.并设有防雨和防阳光宜射计赫表计等防护措施。4.4.5分户配电箱应选择暗装箱体.宜安装于进户处实体墙上.底边标高距地坪.6m,并用工业化内隔墙板封闭。4.4.6电4播座宜安装在可装配的实体墙匕不宜在工业化内隔墙板上开孔暗装和剔槽敷设管路。4.47配电干线穿结构实体墙由室外进入室内时.应在进线处结构实体墙上预埋防水套管。4.4.8户内的电气与智能化线路采用Bl-I级难燃电缆时，在保证电气安全的前提下，可不穿管敷设。4.4.9电气与智能化水平线跆宜敷设于楼板后浇混凝土叠合层内.不宜敷设于装配式楼板内.也不宜水平敷设在两板之间的缝隙内。4.4.10当对阻燃及防火有要求的火灾消防报警管线在无阻燃、防火作用的轻钢龙卅等内隔墙中敷设时.应根据国家标准火灾自动报警系统设计规范GB50116"火灾自动报警系统施工及验收规池CB50166的要:求采取相应的阻燃及防火措施。4411当套内配置的整体附房、整体卫浴等场所设有智能化的监控要求时，相应的管线、接1及设备应预留、配置到位。4.4.12同类智能化箱及智能化管线的尺寸及敷设位置应规范统一井0建筑模数、结构部品及构件等相协。4.4.13配电箱、智能化箱宜避免在有水的水暖管线及箱体的正下方安装;配电出线终端宜避免与有水的水暖管线及箱体上下垂叠安装.当重叠难以避免时应在有水的水暖管线及箱体的上方安装644.14智能化系统的机房、登井等设备用房的位置、面积、预留的管线孔洞及智能化设备搬运通道等均应按照系统需求设置.并应充分考虑智能化系统变更、遍整和扩展的便利性。4.4.15智能化系统的组成及配置的管线应考虑未来网络融合的便利性.在设置或使用电视、电话或网络等相应的场所做好管线预留。4.4.16装配式住宅电气及智能化的系统构成及设置标准除遵循本规程外.尚应符合住宅建筑设计烧地GB50096、住宅建筑电气设计规池JCJ242、民用建筑电气设计规池JGJ16、智能建筑设计标准GB50314、住宅区和住宅建筑内光纤到户通信设施匚程设计规池GB50846等相关标准的规定。4.5防雷与接地设计4.5.1设有淋浴或浴盆的IJ生间.应预留等电位接线端子箱写电位引线。陶子箱安装于实体墙匕检修门应露出工业化内隔墙板面。4.5.2装配式住宅的防甫.应在屋面设避雷网格.在实体女儿墙上设避宙带或在屋面设避雷针做接闪器。避雷网格应采用宜径大于等于8mm的镀锌隔钢明敷。避宙带宜采用直径大于等于8mm的镀锌圆钢或管壁厚度不小于2.5mm的不锈钢管制作。4.5.3可利用实体柱内两根主筋做防雷引下线.在两根柱子对接处柱内套管与柱内钢筋连接处应采用不小于6mm的镀锌阀钢或25x4镀锌扁钢的防雷转接导体跨接。亦可采用不小于16mm镀锌圆钢或25mm×4mm镀锌扁钢沿实体柱引下与基础钢筋焊接。4.5.4利用基础钢筋做接地极.引下线与接地装置应可靠焊接。在设有引下线的柱子室外地面1：0.5m处.设置接地电阻测试盒.测试盒内测试端子与引下线焊接。4.5.5装配式住宅的接地应采用共用接地系统.接地电阻应按各电气系统接地电阻的最小值确定。4.5.6防击引下线在主体结构住等构件内设置时.应预用上下对应、通K联结的主钢筋作引下线.在上、下层对应的结构柱端部（与楼板交接处）的柱内钢套管与柱内钢筋做可靠的电气联结;引下线在主体结构柱等构件外设置时,应在结构楼板上债留孔洞或演埋钢筋、扁钢.并与敷设在各层外墙装饰板隔层内的引下线做叫靠的电气联结。4.5.7装配式住宅应在避雷装置、防雷引下线与接地极之间做旧毒的电气联结。火接地电阻值、接闪器及引下线和接地极规格、材质以及防腐处理等方面的要求均应满足国家标准建筑物防需设计规范CB557、建筑物电子信息系统防雷技术规范GB50343的规定。5施工5.1一般规定5.1.1建筑设备应按照审查批准的工程设计文件和施工技术标准施工.修改设计应由原设计单位提供设计修改通知小并与建筑、结构专业以及装配式构件的制作方进行协调。5.1.2施工单位应具有相应的贯质.施r前应对安装人员进行岗前的作业培训。51.3r程所使用的主要材料、配件和设备应具有中文合格证明文件,主要配件和设备应有完整的安装使用说明。5.1.4主要材料、设备进场后应按相关国家技术标准和设计要求进行检查验收.涉及安全、功能的产品应按各专业工程质量验收规您的要求进行见证取样复检。5.1.5穿越债制墙体的管道应做馅套管;穿越债制楼板的管道应预用洞;穿越预制梁的管道应使留钢套管其套管内径应比管道外径大I2号。5.1.6装配式住宅的室内给水排水工程、供暖通凤与空调系统、电气的施工除执行本规程外.尚应符合建筑程施r质t验收统一标准CB50300、建筑给排水及采暖工程施质量验收晚范GB50242、通凤与空调程施匚质量验收规池CB50243、轴射供暖供冷技术规程JCJ142、建筑节能匚程施质量验收规范CB50411、建筑电气工程施.破址验收规范CB50303、住宅区和住宅建筑内光纤到户通信设施工程施工与验收规范CB50847的有关要求。5.1.7建筑给水排水、供暖通风与空调系统、电气必须经施工验收合格后方可投入使用。5.2室内给水排水工程施工5.2.1同层排水管道安装应符合下列规定：1同层排水中排水横管变径时,应采用偏心异径管件旦管顶平接:2排水横管作90。转弯.宜采用两个45。弯头或转弯半径大于4倍管径的90。弯头；3排水横管与横管连接应采用45。斜三通不得采用90。正三通；4排水横管与横管连接时.上、下游横管在水平方向上的倾斜角度不宜小于15°；5器R排水横支管布置和设置标存不得造成排水滞留、地漏日溢；6同层排水中构造内无存水弯的卫生洁具及地漏必须在下口设存水育.存水弯管径不应小于器具排水管管径.水封深度不得小于50mm；7排水集水器应在生产工厂内组装成型.井进行密封性实验；8各卫生器具和地漏的排水管应单独与排水集水器相连.地漏接入排水支管时.接入位置宜沿水流方向设在大便器、浴盆排水竹接人口的上游；9排水集水器应按排水横管的坡度安装在地板上采用相匹配的支架固定.排水集水器的设置位置应便于清洗和毓通；10排水横管的支架固定不得破坏建筑防水层.宜采用专用胶粘接固定支架。5.2.2生活污水管道的安装坡度应符合设计要求或本规程表5.2.2-I和表5.2.2-2的要求。5.2.2-1生活污水铸铁管道的安装坡度项次管径(Inm)标准坡度（%）最小坡度（%）I503525275251531002012412515105150IO7620085»5.2.2-2生活污水塑料管道的安奘坡度项次管径（mm）标准坡度（W）最小坡度（%）I502512275158311264125IO55160745.2.3排水欢料管必须按照设计要求及位置装设伸缩节。如无设计要-求.伸缩节间距不得大于4m。5.2.4分水器和用水点之间的管道应安装可拆卸的标准管道部件。分水器与用水点之间的管道应一对一连接.中间不得有接口。5.2.5各类管道交又敷设时.应先敷设重力流排水管.各类管道敷设应满足坡度要求。5.2.6管道及我附件的支吊架安装应牢固可靠.安装间距应符合相关r艺标准的要求.同一部品内的管道支架应设置在同一高度上,并具有耐久性支吊架应安装在实体结构上。5.2.7整体卫浴间、整体期房的同层排水管道和给水管道.均应在设计预留的安装空间内敷设.同时预留和明示与外部管道接口的位置。5.2.8整体卫浴间的卫浴给排水部件.其安装允许偏差应符合行业标准住宅整体卫浴间JC/T183的规定。5.2.9各种承压管道系统和设符应做水压试验.非承压管道系统和设备应做灌水试验.并满足以卜规定：1各种材料的给水管道系统试验压力必须符合设计要求.当设计未注明时.均为工作压力的1.5倍.但不得小于06MPa;2给水管道在交付使用前必须冲洗和消毒.并经有关部门取样检验水质符合国家标准生活饮用水卫生标准GB5749方可使用；3ES薮或埋地的排水管道在隐蔽前必须做灌水试验.共灌水高度应不低于卫生器Mr的上边缘,灌水后各连接件不浴不漏；4排水立管及水平干管管道均应做通球试验,通球球径不小于排水管道管径的2/3.通球率必须达到100%；5卫生器具在交工前应做满水和通水试验。5.3供暖、通风及空调工程施工5.3.1热显表、除污器、分水器、集水器、过淀器及阀门的规格、型号、公称压力及安装位置应符合设计要求。5.3.2吊装的暖通空调设备应在预制构件上预埋用于支吊架安装的埋件.且应满足抗震规植要求。5.3.3管道连接方式应符合设计要求.新型材料选用应满足相关规范要-求。5.3.4装有补偿器的管道.其固定支架的结构形式和位置应符合设计要求.补偿器的补偿量和位置应符合设计和产品技术文件的要求。5.3.5磁蔽在装饰墙体内的管道.其安装应牢固可党.管道安装部位的装饰结构应采取方便更换、维修的措施。5.3.6暖通空调设备、管道及火附件的支吊架应固定在实体结构预留预埋的螺栓或钢板上.固定牢固、可靠。5.3.7冷、热水管道与金属支、吊架之间.应有绝热衬垫。5.3.8设备及管道保温层和结构形式应符合设计要求.保温层应厚度均匀、表面平整、接缝严密.管道穿过套管时管道的保温应不间断。保温层允许偏差应符合表5.3.8的规定。表5.3.8管道及设备保温的允许偏差项次项目允许偏差（mm）检验方法I“度÷o.-0.056用IW针扎人.尺限2表面平整度卷材5用奇尺和漆形塞尺检在涂抹IO注：5为保温层厚度.5.3.9室内供暖管道安装的允许偏差应符合表5.3.9的规定。*5.3.9宗内供暖管道安装的允许偏差”次允许偏差f验方法IMffifi想横方向老曲年Imftf100mm1nun用水平尺、直尺、拉战和尺量检套管径>100mm1.5mm全K（25m以上）1Tf00mm>!3mm管f>100mm>25mm2立管垂点度每1m2mm吊线和尺赫检心全长（5m以上）>10mm3穹管MHf（0-一忆）/0一ft½100mm10«用外卡Itt和尺量检爽管粒>100mm8%裾境不平度管径Wloomm4mm管粒>100mm5mm注："一."分1为管道最大外f及最小外径.5.3.10散热器安装应符合下列规定：1安装在预制复合墙体上的散热器.北挂件应预埋在实体结构上敢热器的挂件要满足刚度要求；2当采用Bi留孔洞安装敢热器挂件时.债留孔洞的深度应不小于120mmo5311凤管系统安装完毕.应按系统类别进行严密性检验。检验要求按照国家标准通凤与空调I：程施匚质址脸收规范（CB50243）的规定执行。5.3.12辐射供暖盘管安装后、隐蔽之的应进行水压试验。集、分水器与盘竹（或散热器）之间的管道不应有接头.水压试验应以每组分、集水器为单位.逐Wl路进行。试验压力为工作压力的1.5倍,且不应小于0.6MPao5.3.13供暖系统安装完毕.管道保温之前应进行水压试验。试验压力应符合设计要求。当设计未注明时.应符合下列规定：1热水供暖系统.应以系统顶点工作压力加0.1MPa做水压试验.同时系统Ig点的试骏压力不小于03MPa；2高温热水供暖系统.试验压力应为系统Iji点工作压力加0.4MPa；3使用塑料管及复合管的热水供暖系统.应以系统顶点工作压力加0.2MPa作为试验压力.同时系统顶点的试验压力不小于0.4MPao5.3.14供暖和通凤空调工程安装完毕,必须进行系统的测定和调整（简称调试）。系统调试应包括下列项目：1设备单机试运转及两试；2系统无生产负荷下的联合试运转及调试。5.4电气与智能化工程施工5.4.1应根据审批的施.图纸并与各专业密切配合.结合建筑功能与造型、室内外装修方式等.确定设备、管线构配件的布彦.其中Si制构件上的预留孔洞、预埋件应在工厂内完成。5.4.2预制构件值埋时应按设计要求标高预留过堵孔洞.在加匚预制梁或制隔板时.预留孔洞应在硕制梁或fi制板材的上方.吊顶敷设.保护套管应按设计要求选材。5.4.3预制构件时应注意避雷引下线的预留预埋.在预制柱体下侧应预埋不少于两处规格为|mm×150mm.厚度不低于为8mm的钢板.钢板与主体内的竖向主体钢筋焊接J1钢板与下侧穿梁钢筋紧密灼接.焊接倍数必须达到要求。5.44预制梁也应债埋规格为1mm×l50mm.厚度不低于8mm的钢板,与其水平梁主体钢筋焊接形成整体接地联结。5.45债埋管路连接套管.配管外径应大于等于2.2倍氏套管且两端光滑。5.4.6敷设于轻钢龙骨隔墙内部的配管应按明配管施工.连接套管的管材应采用丝接或专用接头。5.4.7敷设于吊顶内的明配件的管路应横平登直.灯头盒、接线盒的正吊筋应牢固。5.4.8进入配电设备的配管应排列整齐.架空地板下的管路敷设不宜穿过设备基础.当穿过建筑物基础时应加保护管。5.4.9线路完成后应进行检食和绝缘摇测.绝缘摇测合格后再进行送电试运行。5.4.10线槽支吊架应做好防腐处理.固定支点间距l52m。5.4.11线槽的支吊架不得借用犬他管线或装饰的支架。5.4.12箱体固定应符合卜列要求：1固定在预制板体上的配电箱体.应使用预留螺栓进行安装固定；2固定于轻钢龙件隔墙内的箱体应设置独立支架.不应使用尼件固定安装。5.4.13电缆敷设应在绝缘测试合格后穿入导管、线槽或桥架。5.4.14电线、电缆应进行交接试会.线路去向和相位等检行确认及摇测合格后才能通电运行。5.4.15电气智能化系统配管穿墙或穿越防火分区的孔洞应使用防火材料封堵。5.4.16线槽穿越楼层或横向跨防火分区.应加装防火钢套填充防火枕.满足防火设计要求。5.5防雷与接地工程施工5.5.1预制构件时应注意避雷引下线的顼留预埋.在旗制柱体下侧应预埋不少于两处规格为100mm×l50mm.厚度不低于8nun的钢板.钢板与主体内的竖向主体钢筋焊接.其钢板与下依!穿梁钢筋紧密焊接.焊接倍数必须达到要求。5.5.2预制梁也应预埋规格为1mmX150mm.厚度不低于8mm的钢板.与我水平梁"体钢筋焊接形成整体接地联结。5.5.3蹲接地线管路应做整体连接.穿过建筑物变形缝时.应有接地补偿装置.采用跨接方法连接。5.5.4镀锌钢管敷设应使用C业地线卡连接。5.5.5垂出线槽应安装伸缩力及保持接地的连续性：电线管与线槽连接应使用镀锌的连接管福。5.5.6装配式高层住宅.应利用建筑物的柱子钢筋作引下线.并在首层预留接地电阻值的测试点。5.5.7整体式卫生间内的金属构件应在部品内完成等电位连接.并明示和外部连接的接口位置。5.5.8建筑屋面上的设备及金属构件.应采用镀锌通钢及镀锌圜钢避雷带连接搭接氏度应满足设计要求。5.5.9接闪器应在接地装置和引下线完成后安装.并与引下线联结。5.5.10防雷接地系统安装完成后,必须进行系统接地测试.接地电阻值必须达到设计要求。6验收6.o.装配式住宅的室内给水排水工程施r质出验收应符合国家标准建筑给排水及采暖I：程施工质量验收规范GB50242的整求。6.0.2装配式住宅的供暖通凤与空洞I：程施质量会收应符合国家标准建筑给排水及采暖程施质址验收规池GB50242、通风与空谓【程施质房验收规疮CB50243、建筑力能I：程施【质量验收规范GB50411和行业标准辆射供暖供冷技术规程JGJ142的要求。6.0.3装配式住宅的电气与智能化工程施【质状验收应符合国家标准建筑电气I：程施工质Ilt验收规范GB50303、智能建筑工程质量验收规植GB50339和住宅区和住宅建筑内光纤到户通信设施工程施T及验收规11GB50847的要求。6.0.4装配式住宅的防宙Lj接地匚程质量验收应符合国家标准建筑物防雷r程施工与质量验收规地GB50601的要求。6.0.5装配式住宅的火灾自动报警系统施工质址验收应符合火灾自动报警系统施及验收规疮CB50166的要求。自动喷水灭火系统施工质址验收应符合自动喷水灭火系统施工及验收规范GB50261的要求。6.0.6装配式住宅的建筑设备验收除应符合上述标准外.尚应符合建筑T.程施r质址验收统一标准GB5O3的要求。本规程用词说明1为了便于执行本规程条文时区别对待.对要求严格程度不同的用词说明如下。I）表示很严格非这样做不可的用词：正面词采用必须”.反面词采用"严禁”；2）表示严格.在正常情况下均应这样做的用词：正面词采用“应”.反面词采用"不应或“不得"；3）表示允许稽行选择.在条件许可时首先应这样做的用词：正面词采用宜”.反面词采用"不宜"4）表示有选择.在一定条件5可以这样做的用词：采用"可，2本规程中指明应按其他有关标准、规也执行的写法为：“应符合的令定”或“应定快行）引用标准名录1建筑给水排水设计挑范GB5152民用建筑供暖通凤与空气调节设计规范CB507363建筑照明设计标准GB5344建筑物防宙设计规池GB5575智能建筑设计标准GB503146建筑物电子信息系统防宙技术规地GB503437生活饮用水卫生标准GB57498建筑.程施.质Irt验收统一标准）CB5O39建筑给水排水及采暖程施质Irt验收规池GB5024210通凤与空1工程施质址验收规范GB5024311智能建筑工程质量验收规版GB5033912建筑电气.程施I：质证会收就把）GB5030313建筑节能.程旗r.质址验收规池CB5（Nll14住宅区和住宅建筑内光纤到户通信设施程施r及验收规疮GB5084715辎射供暖供冷技术规程JGJ14216民用建筑电气设计规范JGJ1617河南省居住建筑方能设计标准（寒冷地区）DBM1/06218河南省居住建筑节能设计标准（夏热冬冷地区）DBJ41/071河南省工程建设标准装配式住宅建筑设备技术规程DBJ41/T159-2016条文说明目次1总则272术语283基本晚定294设计304.1一般规定304.2室内给水排水设计314.3供暖、通风与空调设计324.4电气与智能化工程设汁334.5防雷与接地设计355施工365.1一般规定365.2室内给水排水T.程施工365.3供暖、通凤及空调工程施375.4电气与智能化T程施匚385.5防雷与接地工程施工396验收401总则1.0.1建筑产业现代化实现了建筑建造方式的变革.将大部分湿作业转人工厂.这样可有效减少有害气体及污水排放降低施粉尘及噪声污染.降低固体垃圾的排放.减少施.扰民现象.有利于环境保护。工业化建造方式能提供高品质、高耐久、节能环保的建筑产品。由于大多数部品是在工厂按照一定的作业流程和严格的工艺标准控制生产制造.现场吊装和少量行点连接作业可大大降低现场工人的r作量和劳动强度.为保证施匚质址创造了良好的条件。建筑产业现代化是我国建筑业按脱人r短缺、资源浪费、环境污染和安全M故顿发的必由之路.对我国传统建筑业转型升级、实现绿色可持续发展具有歪要意义。1.0.2本条规定规程的适用范固。1.0.3装配式住宅建筑设备4业除符合本规程外.尚要符合各G业的设计标准和施验收标准的通用规定。如建筑给水排水设计Mt植GB5I5、民用建筑供暖通凤与空气询节设计规范GB50736、民用建筑电气设计规池JCJl6、智能建筑设计标准CB/T50314建筑照明设计标准GB534、建筑给水排水及采暖匚程施工质量:验收规范GB50242、通凤与空调程施工质址验收规疮GB50243、建筑节能r.程施工质量验收规疮GB50411、建筑电气工程施I：质量验收挑范GB50303、智能建筑工程质量验收规范GB50339等有关标准的要求。2术语2.0.1装配式住宅是用工业化的生产方式来建造的住宅.施.现场统一吊装，具有节能环保、节材节水、防火保温、减排建筑废弃物、提高劳动生产率和建筑产品储质.减少工程质量通病等诸多优点,可全面提升住宅质址.实现节能、节水、节材、节地和环保。2.09BlM技术作为建筑业的新技术、新理念和新手段.可提高建筑r程的集成化程度.促进建筑业生产方式的转变.提高投资、设ih施乃至整个工程生命期的质ht和效率.提升科学决策和管理水平.得到业内的普遍关注.引导建筑业传统思维方式、技术手段和商业模式的全面变革。BlM技术已经成为推进绿色建造的瓶要手段。3基本规定3.0.1鉴于装配式住宅建造方式的特点.建设过程中.提前制作部品或构件.一方面要考虑与建筑专业、结构专业协调部品或构件的拆分是否合理.一方面还要考虑设备专业管道、管线及预埋件的预设问翘.同时还要考虑制作的工艺难度和运输、吊装的可行性,需要各专业和相关参建方的密切境合。30.2BIM技术具有协调性、可视化、模拟性等特点.可为各专业图纸的整合、构件图的深化、安发管道的综合排布提供仃利的技术支撑。通过BlM技术模拟性."I模拟PC构件吊装施场景.找到可能存在的问题.并对技术方案进行可视化交底。尤北是设备令业.管道、管线、仪表、阀门等较多的部位.有必要进行详细的综合设计。3.0.4装配式住宅提倡因地制宜地使用绿色清洁能源.常就能源与可再生能源的搭配使用既可保证住宅的舒适度又可节约能源。3.0.5本条要求建筑设计专业和建筑设备设计专业进行协合设计.综合考虑建筑设备和管线的配置.并提供必要的设置空间和检修条件。同时要求建筑设备设计专业也要树立建筑空间合理布局的整体观念。4设计4.I一般规定41.2建筑设备设计应有建筑空间合理布局的整体观念。设计时首先综合考虑建筑设计和管线的配置.并提供必要的空间条件，尤其是公共管道和设备、阀U等部件的设置空间和管理检修条件.以及强弱电1K井等。需要建筑设计预留安装位置的户内机电设备有分集水器、燃气热水器、分户设置的燃气采暖炉或制冷设备、户配电箱、家居配电箱等。4.1.3河南省居住建筑节能设计标准（寒冷地区）DBJ41/062和河南省居住建筑节能设计标准（夏热冬冷地区）DBJ41/071在设备专业做出相关规定.如热源、管网等要求.装配式住宅应符合相关要求。4.1.4公共的管道和设备、部件如设置在住宅套内，不仅占用套内空间.而且住户装修时往往将管道等加以隐蔽.给维修和管理带来不便.且经常发生无法进入户内进行维护的实例.因此本条规定不应设置在住宅套内。当阳台设置屋面雨水管时,还应注意按建筑给水排水设计规抱GB50015的规定单独设置,不能与阳台雨水管合用。当给水、生活热水采用远传水表或IC水衣时立管设置在套内卫生间或时房.但立管检修阀一般设置在公用部分。配电干线、弱电干线和接线盒设置在电气管井中便于维护和检修。当管线较少或没有条件设置电气管井时.宜将电气立管和设备设置在共用部分的墙体上，确有困难时，可在住宅的分户墙内设置电器暗管和暗箱.但循体的门或接线盒应设置在共用部分的空间内。供暖管沟和电缆沟的检食孔不得设置在套内.除考虑维修和管理因素外.还考虑安全问题。4.1.5各种管道、管线穿过楼板和堵体时，若孔洞
