    DL T5105-1999 水电工程水利计算规范.docx

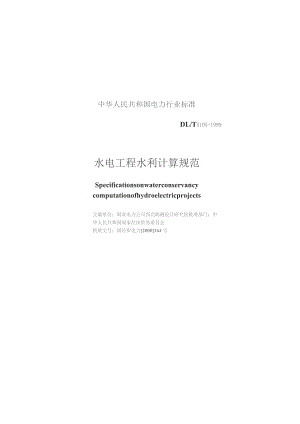

    中华人民共和国电力行业标准DL/T5105-1999水电工程水利计算规范Specificationsonwaterconservancycomputationofhydroelectricprojects主编单位:国家电力公司西北勘测设计研究院批准部门:中华人民共和国国家经济贸易委员会批准文号:国经贸电力2000164号前言为了统一水电工程水利计算应遵循的原则、工作范围、深度和技术要求,1993年能源部、水利部水利水电规划设计总院开始组织新编(水电工程水利计算规范.制定本规范的程序分为准备I:作、征求意见稿、送审稿和报批稿四个阶段.水利计算应贯彻综合利用水资源的Kl则,对各部门的用水要求统筹兼顾,合理安排.水电工程水利计算的任务应包括水量平衡、径流调日、洪水调节和专门水力学计算,制定水咋及水电站运行方式,配合选择.程规模及特征值,阐明运彳特性和匚程效益。本标准由水电水利规划设计总院提出并归口.本标准主编部门:西北勘测设计研究院.参加编号单位为I华东勘测设计研究院、中南勘测设计研究院.本标准主要起草人:王锐琛、薛介大、何承义、宋臻、胡藻英、彭才德、张克诚、钱钢粮、朱铁挣、唐友本标准由国家电力公司水电水利规划设计总院负责解释.目次前言1范国52引用标准63术语74基本资料95洪水调节计算126径流调节计律*167兼有其它用水任务的水利计算198梯级水电站径流调节及跨流域补偿调节计竟229水库调度图的绘制2410抽水摘水电站的水利计算2611潮汐电站的水利计算3012专门问题的水利计算321范围本规范制定了水电工程水利计算的原则、工作范围、深度和技术要求.适用于大、中型水电工程可行性研究阶段.2引用标准卜列标准所包含的条文,通过在本标准中引用而构成为本标准的条文.本标准出版时,所示版本均为方效.所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性.GB50199-1994水利水电工程结构可靠度设计统一标准DL/T5015-1996水利水电工程动能设计规范DLT三4-1996水电工程水库淹没处理规划设计规范DL/T5089-1999水电水利工程泥沙设计规范SL44-1993水利水电工程设计洪水计算规范3术语3.0.1汛期防洪限制水位k>vlimitlevelinIkxxiseason水库在汛期困防洪要求而确定的兴利蓄水的上限水位.3.0.2汛期挂沙限制水位kMlimitlevelforsandflushinginfloodseasonM泥沙问题严蒐的水库.为保持必要的调自咋容或控制泥沙淤积高程而确定的汛期运行水位.3.0.3极限死水位HInitdeadWaterkvel水底正常运行以外,遇特枯水时段或有其它特殊要求时而设置的水库最低水位.3.0.4共用库容publicreservoircapacity防洪与兴利可结合利用的咋容,即正常蓄水位至汛期防洪限制水位之间的库容.3.0.5静库容staticcapacity坝前水位相应的水库水平面以F的库容.3.0.6动库容dynamicCaPaCia对应某坝前水位和某一入库流域时,水库水面以下的库容.3.0.7额定水头ratedwaterhead发电机发出额定功率时.水轮机所需的最小作水头.3.0.8水头f想出力expectedoutputforwaterhead水轮发电机组在不同水头条件下相应所能发出的最大出力.3.0.9保证出力firmoutput水电站相应于设计保证率的供水时段内的平均出力.3.0.10多年平均年发电Iftaverageannualpowergeneratkn按设计采用的水文系列和装机容量,并计及水头预何出力限制计算出的各年发电量的平均值.3-0.11I程特征值、正常蓄水位、死水位、防洪高水位、设计洪水位、校核洪水位、总库容、死库容、防洪库容、兴利库容诸术语,与DlT5015-1996水利水电工程动能设计规范相同.4基本资料4.1资料的收集与整理4.1.1水利计算应收集气象、水文、泥沙、地形、地质、社会经济及电力系统状况、综合利用要求、有关水利水电I:程的现状和规划等资料.4.12对收集的资料应进行合理性分析。影理.42气象、水文、泥沙资料4.2.1气象资料包括降水、气温、蒸发、风速、风向、冰情等七要气象要素的统计成果.暴雨的季节性变化规律和地区分布特征等分析成果.4-2.2径流资料包括历年逐月(或旬、H)径流系列、年径流的统计资料、径流年内分配及年际变化、年内枯水期或多年连续枯水段的分析成果等。42.3径流系列资料年限应根据设计水电工程的特点确定.对F季调行及以上的水库,径流系列资料的年限应不少F30年.4-2.4对具仃季调节及其以上调节性能的水电1.程.径流资料应包括年、月径流资料,必要时要收集旬件流资料:对于H、周调节或径流电站,应收集H径流资料。4-2.5在进行梯级水电站和跨流域水电站群补偿调节计算时,应收集各电站同期的径流资料.42.6洪水资料包括洪修、不同时段洪量的统计参数.不同典型实测洪水过程线和各种标准洪水的设计值,设计洪水过程线,洪水在时间上的分布规律,洪水的地区组成及洪水演进参数等.42.7设计水电工程承担下游防洪任务时,应收集卜一游防洪对蒙控制断面及区间洪水资料。4.2.8当设计水电工程与上、卜游某I:程进行联合调洪计算时.应收集相关工程的洪水、区间洪水及相应的洪水地区组成等资料.4.2.9与洪水有明显的季节性时,应收集各分期的时间划分及相应的分期设计洪水资料.4.2.10水位流鼠关系曲线包括坝址、水电站厂房尾水、防洪控制断面、水库Pl水区控制断面和卜游河道有关断面等大然情况下的水位流量关系曲线.必要时还应收集受洪水顶托、河道冲淤、施匚影响的水位流量美系曲线。42.11泥沙资料包括泥沙来源与组成,悬移质含沙量和输沙量系列,颗粒级配及矿物组成分析成果.推移质输沙量,上游工程拦沙调沙作用以及类似已建水库泥沙观测分析资料.4.2.12冰情资料包括结冰河段、冰厚、冰中、封河与开河时间、形成冰塞或冰坝的原因及有关调佳资料等。4.3地形、地质资料43.1地形资料包括比例尺不小于1:10000的库区地形图.库区和下游有关河段的纵、横断面实测资料及平面位置图.地形、断面等资料应有统的坐标和高程系统。4.3.2地质资料包括库区塌岸、滑波、泥石流、添漏、地卜水位、浸没等调查分析资料.44社会经济与工程资料44.1社会经济资料包括库区及下游有关地区的城镇、工业、农业、林业、交通、人口、土地、矿藏、文物古迹等有关资料.4.4.2电力系统资料包括设计水电站的供电范围、电力系统的现状和发展规划、主要电源组成、系统负荷特性等资料.有跨网补信调%要求时.还应收集相关网区上述资料和与联网有关的输变电工程等资料.44.3工程资料包括电力系统内己建、在建及设计水平年内拟建水电工程水库特性、水库库容曲线、泄流曲线、电站水头损失及机组机型等资料。4.5综合利用有关资料45.1兼有防洪任务的水电工程应收集所在地区的防洪规划资料,包括防洪对象的防洪标准、安全泄量、其它防洪措施,对设计水电匚程的要求以及防洪对象在不同洪水流量情况下的受灾范用和损失等资料.4-5.2兼有灌溉任务的水电程应收集所在地区的灌溉规划资料,包括近期与远景的灌区分布、灌溉面积、作物组成、灌漏制度、取水方式、取水Ll高程与位置,设计保证率、灌溉水利用系数、灌区需水量及其用水过程,保证率以外枯水年份允许降低供水的程度与方式,对设计水电工程要求的供水量、供水时间及灌区的水量平衡等资料.4.5.3兼仃1业及城箝供水任务的水电程应收集近期与远景的供水量、年内分配、供水保证率及取水口的位置和高程等资料。45.4兼有航运任务的水电工程应收集近期与远景航运的客货运量、流向、航道等级、通航时间及保证率、航运对本工程的要求等资料.45.5兼有过木任务的水电工程应收集近期与远景流域内森林储量、种类、采伐量及河道漂木量、漂木时间、流量、形式、尺寸,以及过木对设计水电工程的要求等资料.4.5.6兼行防凌任务的水电I:程应收集防凌河段的位置、范国.两岸主要社会经济概况,凌灾的调直资料和对本工程的要:求。5洪水调节计算5.1计算任务、要求与原则5.1.1洪水调节计算的任务和内容包括:D配合研究永久和临时泄洪建筑物的布置型式、尺寸、高程,并确定各标准洪水的水库水位与最大泄流量。2)对于承担下游防洪任务的水电工程,应根据不同防洪对争的防洪标准、安全泄垃、其它防洪措施,进行洪水调节计算.通过比较.合理确定设计水电I:程应承担的防洪任务、防洪库容与防洪高水位.3)研究防洪库容与兴利库容结合的可能性,合理选择汛期限制水位及相应的起迄时间.4)确定洪水调度方式及调度规则5.1.2水电r程调洪计算应分析研究工程所在流域及防洪对领以上流域洪水的以卜特点:洪水的季节变化,洪水过程线的涨落特点,洪水的地区分布和洪水组成规律,以及各防洪控制断面之间河道洪水演进特性.5.13调洪计算宜采用坝址洪水过程线.*建库后产、汇流条件有明改变.对调洪结果影响较大时.可采用入库洪水过程线.当采用坝址洪水过程线时.应采用静库容进行调洪计舞,当采用入库洪水过程线时,应采用动库容或不恒定流方法进行调洪计算.5.1.4洪水调节计算应遵循以卜原则:D对任何洪水过程线.经调洪后的最大卜泄流鼠,不得大于本次洪水过程最大流量.2)在按频率分级控制泄流量进行调洪计算时,应从频率大的洪水到频率小的洪水顺序进行.对各频率洪水过程线的调洪计律,必须采用统一的调洪规则。5-1.5水电I程各建筑物设计和校核洪水的调洪计兑,宜不考虑洪水流量预报。5.2水库调洪计算5.2.1调洪计算时段应根据洪水涨落的陡缓、泄流能力随库水位变化的快慢以及水库库容的大小等因素选定.5.2.2不承担F游防洪任务的水库,可采用敞泄的方式进行调洪计算。5-2.3承执9游防洪任务的水库,应根据洪水特点和卜游防护对象的具体情况,研究选择卜述洪水调节方式:D当设计水电工程与下游防护对象控制断面之间的区间洪水较小时,可采用固定控制泄量方式调洪.有多个防洪标准不同的防护对致时,可采用分级控制泄量方式调洪.2)当区间洪水较大,区间具有可靠的洪水流量预报条件.且f?i见期大于水库泄气流达防护对象防洪拧制断面的传播时间时,可采用补偿凑泄的方式或错峰调度方式调洪.但调洪中应考虑预报误差,并留有余地;不具需上述条件时.应采用固定控制泄量方式调洪.5.2.4对采用控制泄质方式调洪的水库,要有明确的泄中判别方式.可采用库水位、入库流量或库水位与人库流量双重判别.泄玩:判别方式应在满足防洪安全条件卜使调节库容较小,操作简便.并能适用于不同频率、不同典型洪水过程线调洪计方时判别泄量的需要.5.2.5对汛期限制水位,应研究不同水位对主要兴利11标、泥沙淤积、库区淹没及移民的影响等,分析选定.汛期限制水位的起迄时间,应根据洪水发生的时间、频率、大小等,并结合兴利对水库蓄水的要求,分折确定.5.2.6对设有汛期限制水位的水库,调洪计算的起调水位应采用汛期限制水位。对不同分期的洪水过程线进行调洪计算时,应采用相应分期的汛期限制水位作为起调水位.对未设汛期限制水位的水库,调洪计兑的起调水位一般可采用正常落水位,也町根据I:程的具体情况,经分析论证.按时段划分起调水位.5-2.7在调洪计竟时,应根据各海洪建筑物的工作条件.确定不同频率洪水、不同库水位条件卜参与泄洪的建筑物组合,采用相应的泄流曲线.5-2.8调洪计算中除考虑池洪建筑物的泄水能力外,可计入水电站机组的过水能力.当洪水大于电站厂房设计标准洪水时,可计入全部机组过水能力的二分之一参与泄洪;当洪水大于电站厂房校核标准洪水或者水头超出机组允许运行水头范围时,则不考虑机组参与泄洪.宜不考虑船闸、灌溉及供水渠道等工程建筑物参与泄洪.5.2.9在配合选择泄洪建筑物的布置型式、尺寸、高程时,应根据I:程的防洪要求、洪水特性与其它综合利用要求,并结合水库淹没、放空、挂沙以及初期篇水时下游供水要求,对泄洪建筑物的不同组合方案进行调洪计算,通过技术经济比较令理选定.5-2.10选定泄洪建筑物方案后.应采用通过水I.模型试验核定的泄流曲线.复核调洪计算成果.5-2.11水库洪水调度规则应根据汛期限制水位及相应的起迄时间、泄量控制要求及泄洪方式、泄量判别方式、不同来水流量情况下参与泄洪的建筑物组成方案拟定.52.12对施I:洪水的调洪计算、应根据施进度安排,确定允许参与泄洪的建筑物及其泄洪能力.采用敞泄方式计算.5.3梯级水库调洪计算5.3.1梯级水库调洪计算应分析梯级中各水库的防洪标准、防洪任务、洪水调度及泄量:变化特点,使设计水电I程的泄洪建筑物布置型式、规模及运行方式与梯级中其它水库相互协调.5-3.2当设计水电工程上、卜游有已建或在建的调洪能力较大的水库时,应研究联合补偿调洪方式的可能性及采用的补偿调度规则.使用联合补偿调洪的计算成果应留有余地。5.3.3当设计水电工程I:游有防洪标准低于该工程防洪标准的水库或小型水咋群时,应分析设计水电工程发生设计标准洪水时,上游水库溃坝的Ul能件,以及溃坝洪水对该工程的影响.6径流调节计算80.1径流调出计算的任务和内容包括:D进行水量平衡,协调各部门用水要求提出合理分水方案.2)计尊水电站保证出力、多年平均年发电量.3)配合选择工程规模和工程特征值.4)拟定运行方式、绘制调度图.5)阐明水电站多年运行特性和效益.6.0.2水电站的设计保证率应根据水电站所在电力系统的负荷特性、系统中的水电比重、河川径流特性、水库调啰性能、水电站的规模及其在电力系统中的作用,以及设计保证率以外时段出力降低程度和保证系统用电可能采取的措施等因索,按表6.0.2选用。表6.0.2水电站设计保证率%电力系统中水电容量比重<252550>50水电站发电设计保证率80-909Q-59596注I,系统内仃岁座水电站时.应按水电站带统选择出计保证率.6.0.3径流调/计算应采用时历法.对于多年调胃水阵.可采用数理统计法或径流随机模拟生成资料进行校核.计算时可采用等出力,也可采用变出力.6.0.4径流调节的计尊时段应根据水库的调节性能、河流水文特性及水电站的水头变化情况选择.对季调节及Jt以上的水库,可以月为计算单位,对月内流量或水头变化较大的时期.且水库调节能力有限时,宜采用旬为计算时段:对日、周调节或无调节的水电站,宜以H为计尊单位.若上游有年调0或多年调。水库,且区间径流较小.凡计兑时段可按上游水库选择.60.5采用时历法进行径流调节计算时.应合理选择计算起迄点,按时序逐时段进行计算.1)对于年调节及其以卜的水库.可从径流系列第一年丰水期初由死水位开始顺时序计算.直到最后一年枯水期末库水位降到死水位止.2)对多年调节水库,连续丰水年的丰水期末水库应常到正常蓄水位.连续枯水年的枯水期末水库水位应消落到死水位,计算期起始库水位与计算期末库水位应相同.6-0.6水电站的保证出力应根据径流调0计算得到的出力过程,按选定的发电设计保证率确定.对于季调节及其以上的水电站应根据长系列径流调节计算得到的出力过程,按各时段平均出力统计绘制其保证率曲线,按选定的发电设计保证率确定;对于Il调节或无调节的水电站,保证出力可根据H平均出力保证率曲线,按选定的发电设计保证率确定.6.0.7水电站多年平均年发电量应采用长系列或代衣系列计算年发电量的平均值.当采用代表系列时,其径流统计参数应与长系列统计参数接近,代表系列中应含丰、平、枯水年.当资料条件不具备时.可采用代表年计算,代表年应包括丰、平、枯典型年.在计比多年平均年发电量时,还应分别统计年内丰、枯水期发电后的多年平均值.6.0.8承担H调0任务的水电站的出力和年发电Ift计算应考虑由于水电站在系统中峰、腰荷运行对水头的影响;具有长输水系统的水电站应考虑输水系统对流量的限制和水头损失.6-0.9低水头水电站的出力和年发电量计灯应考虑洪水期卜游水位抬高、水轮发电机组水头预想出力对电站出力和年发电量的影响.6.0.10正常蓄水位比较时的能最指标计算应考虑水库泥沙淤枳、回水对上游梯级能吊指标的影响和水库调节对下游梯级的效益,并绘制保证出力和多年平均年发电量与正常落水位的关系曲线.6-0.11死水位比较时的能服指标计尊应考虑水轮发电机组运行条件和上、卜游梯级水库的相互影响等.6-0.12装机容鼠比较时的能依指标计算应考虑电站的运行方式和水轮发电机组的运行条件。6.0.13水轮机机组机型比较时的能鼠指标计算应计及机组效率的差别.调峰水电站应按各代去年在典型11负荷图上的位置根据逐时的流量、水头确定水轮发电机组效率,计算发电量:径流式电站可根据日流最历时曲线及相应水头确定水轮发电机组效率,计算发电量.8-0.14对于引水式水电站,应根据电站在系统中的运行方式计克压力前池容积:配合引水系统的尺寸选择,计算沿程水头、水t损失和能量指标.6.0.15在工程特征值和装机容最选定后,应根据符合设计要求的水库调度图,进行长系列径流调节计算.提出电站上下游水位、水头、出力.流鼠过程、出力保证率曲线、逐年的发电量和多年平均年发电量.7兼有其它用水任务的水利计算7.1计算任务与原则7.1.1应分析各部门的用水要求,河流洪、枯水量的大小.水库特点等,按工程开发任务的主次,协调发电与游漱、供水、航运等各项任务之间的关系,进行水收平衡.当各部门用水要求不能完全满足时,应统筹兼顾、综合分析,合理调整各部门的用水要求,并拟定水库合理的运行方式.7.1.2兼行其它用水任务的水电工程.应采用发电设计水平年中各部门的用水要求进行水利计算.必要时,可采用某些次要任务水平年中各部门的用水要求作为校核.7.1.3径流调节计算应在拟定各部门综合用水量和用水过程的基础上进行.当各用水部门保证率不同时.N分别选择相应的代表年进行计算.7.2兼有灌既任务的水利计算7.2.1应分析研究沛区范围、沛溉面积、沛溉需水量和灌溉保证率要求的合理性.7.2.2应计算水库多年平均灌溉供水依、灌溉保证率和供水最过程或库水位过程.7.2.3灌港取水口位置、取水方式及取水高程应根据枢纽总体布置、嘉区位置、渠道承水高程与水库运行水位等研究确定.对无坝引水的现有灌区,应研究取水断面对水位的耍求。7.2.4应结合灌溉用水特点,拟定合理的水库调度规则.当港溉用水在库内引水时,可采用从来水中扣除用水后再进行水电站径流调节计算.73兼有航运漂木任务的水利计算7.3.1应分析研究并0有关部门协调通航运输量、航道等级、通航设计水位、水位变幅、流量、保证率、过坝方式和合理规模。73.2通航设计保证率可根据电站所在河流的通航现状、水运对该地区国民经济发展的作用、河道水文特征、琮合利用主次关系、水库闸坝调度运行情况以及本工程满足航运要求的技术经济条件,研究确定.7.3.3上、卜游通航水位可按以、原则确定ID上游设计最高通航水位应采用水库正常蓄水位或通航标准设计洪水位.2)上游设计最低通航水位可采用水库死水位.当汛期限制水位低于死水位时.应采用汛期限制水位。3)下游设计最高通航水位应采用通航标准洪水时下游相应洪水位.当下游有梯级水库衔接时,应采用下一梯级的上游改计最高通航水位,并计入问水的影响。4)下游最低通航水位应采用设计最小通航流量相应的水位,并考虑冲刷的影响.7.3.4应分析研究水库泥沙淤积对航道水深、宽度的影响和泥沙冲淤对通航建筑物上、下引航道通航的影响。7.3.5由水电站进行H调节时,应进行上、下游水流要素变化的分析计算.7.3.6水电工程设有过圳通航建筑物时.应根据其类型、运用方式、过坝次数以及水库上、下游水位过程等,分析计算过堀用水过程.7.3.7水电工程兼有漂木任务时,应分析研究并与有关部门协调,确定设计漂木履、漂木方式和时间.水库运行方式应研究放木季节漂木对流量和水位的要求.7-3.8当木材过坝方式采用漂木槽或水筏道时,应根据漂木季节、时间、运用方式以及水库上游水位过程,分析计算木材过坝用20水量.7.4兼有供水任务的水利计算7.4.1应研究并与有关部门协调年供水量、供水过程、供水设计保证率.7-4.2当取水口位于坝址卜游时,应检查水库卜泄流量是否满足取水口对水位的要求。743应根据水库调度图进行件流调节计算,检查供水保证率和保证率以外破坏年份的供水量是杏满足要求.8梯级水电站径流调节及跨流域补偿调节计算8.0.1当设计的水电工程上、下游有已建、在建和在设计水平年内拟建的水电工程时,应进行梯级水电站径流调W计算.当梯级水电站中有年调O及其以上的水库时,应研究梯级补偿调0.8.0.2梯级水电站径流调0计算中.对上、下游拟建工程的规模.宜采用该工程原规划设计成果.对已建、在建和拟建的水库宜按梯级整体效益和联合运用要求.研究调整库容分配及调度方式。8.0.3进行梯级水电站仆流调灯计算时,应查研究各梯级的水文特性、水库特性、枢纽布置、综合用水要求以及防洪、航运、漂木、冲沙、防凌等各种约束条件.8.0.4梯级水电站径流调节计算应考虑上游水库调沙和F游水库淤积Iq水的影响.8.0.5当设计水电站与供电范困内其它已建、在建和设计水平年内拟建的水电站联合运行并有补偿效益时.可进行径流电力补偿调节计算.跨流域补偿调节计算除应考虑各水电站地域水文特性、水库调行性能外,对供电范围内电源点组成、电网网络布局及潮流输送能力、调度管理体制等应能行相应的研究,拟定补能调1V计算原则、方法和约束条件.8.0.6补偿调节计算宜根据各水电站同期长系列件流资料采用时历法进行.如参与补偿调节计算的各水电站的径流系列资料长JS不一时,可研究采用同期代表系列.代表系列的选择,应以把要补偿电站在流资料为主.插补延长其它电站的径流系列,且应使代&系列径流统计参数与长系列统计参数接近.8.0.7补偿调节计算可采用逐级补偿或联合运行一次补偿方法进行.当采用逐级补偿时,各补偿水电站参加补偿调节计舞的次22序,可按补偿能力大小决定.补偿能力小的水电站先补偿.补偿能力大的水电站后补偿.对于跨流域补偿调节计算.应按先本流域补偿,后蹲流域补偿的次序进行.8.0.8补偿水电站的时段平均出力最小值应以不影响水库综合利用要求和不增加该水电站的空闲容量为限。当降低出力最小值能增加系统总效益时.应进行论证.8.0.9补偿调W计算应考虑各水电站水头预想出力的限制.8-0.10补偿调节计算可以水电站群保证出力最大为原则.计算时被补偿水电站UJ按其本身的调节方式运行,补偿水电站按水电站群保证出力最大的调节方式进行.8.0.11补偿调节计算成果包括:设计水电站径流全系列(或代表系列)的水库水位、出库流量、水头、出力等过程,保证出力和多年平均年发电量(丰水期和枯水期电量)以及补偿前后水电站群出力过程.8.0.12配合动能设计应提出水电站群的丰、平、枯代表年各电站出力过程.水电站群代发年应在琮合分析设计水电站和水电站群的出力过程及保证率的基础上选定.9水库调度图的绘制90.1水电工程主要特征值确定后,对有季调节能力以上的水库,应绘制水库调度图.9.0.2绘制水库调度图应遵循以下原则:D满足防洪安全,减少弃水,提高水头,增加发电量.2)在保证率以内的供水期,电站的出力应不小丁电站的保证出力:进行补偿的水电站群应伎该期内水电站群的出力不低于其保证出力.3)在保证率以外的供水期,尽最减少水电站(群)出力的降低程度.4)对兼有综合利用任务的水电工程,应按开发任务的主次,根据设计拟定的备用水部门的用水要求和用水保证率,进行水最平衡.在一水多用的前提卜.使发电效益最大.90.3水库调度图可包括以下4个区:D调洪区I其下限为防洪调度线,上限为校核洪水位.2)加大出力区:其卜限为保证出力线,上限为防洪调度线或加大出力线.3)保证出力区:其下限为降低出力线,上限为保证出力线.4)爵低出力区:其下限为死水位(或极限死水位),上限为降低出力线.必要时.降低出力区和加大出力区可绘制不同程度的降低出力线和加大出力线.对水电工程兼有其它用水要求的水库调度图,必要时尚应划分供水保证区和供水破坏区.9-0.4保证出力线与降低出力线绘制可按丰、枯水期分别绘制蓄水段和供水段。在绘制时可按丰、枯水期水睛接近设计保证率的Ki则选择若干个年内分配不同的典型年,以出力等于保证出力为24控制.从蓄水期初或供水期末.顺时序或逆时序进行调节计算,分别取各年库水位过程的上、下包线求得.9-0.5加大出力的方式及加大出力线宜以电量最大为原则通过方案比较绘制.9.0.6梯级或跨流域补偿中调皆性能低或综合利用限制条件多的被补偿水电站的调度图,可按本身单独运行的调度图的绘制原则与方法进行9-0.7梯级水电站中补偿水电站的调度图.町在被补偿水电站调度图的基础上按整个梯级电站最有利的供、蓄水方式绘制.9.0.8跨流域补偿水电站的水库调度图,宜先绘制水电站群的蓄能图,在被补偿电站调度图的基础上,按系统内水电站群补偿调行的原则绘制.8.0.9在绘制有防凌任务的水电站水库调度图时,应在调度图上标明防凌区.9-0.10绘制水库调度图后,应采用长系列径流资料按调度图进行调节计算.以检验和修正调度图。10抽水蓄能电站的水利计算10.1计算任务、内容和基本资料10.1.1抽水落能电站水利计算的任务是分析电站水源条件,足合论证电站建设规模和选择水库特征水位.阐明电站运行方式和分析计算发电效益等。10.1.2抽水常能电站水利计算的内容包括:1)分析计兑初期蓄水和正常运行期水量损失的补给条件及采取的补水措施.2)径流调节和洪水调节计算.3)配合选择电站的装机容量、额定水头和机组机型等。4)配合选择输水道宜径.计算出力和电量损失.5)确定水库及电站运行方式.6)计算多年平均年发电量、年抽水电量等指标.7)水库回水、泥沙冲淤和水库放空计算.1013基本资料包括:1)上、F水库地形资料.2)上、下水库的降水、蒸发、径流、洪水、泥沙、冰情等资料及分析成果.3)上、卜冰库水文地质、程地质资料,库区和水建筑物渗漏量.4)水泵、水轮机组运行特性资料.5)电力系统电力电量平衡成果。6)水头损失资料.7)当上水库或F水库为已建水利水电工程时,应收集该工程特性、各用水部门的用水要求、水库调度规则及运行资料.10.2日(周)调。纯抽水蓄能电站10.2.1库容曲线宜采用比例尺不小于1:2000的地形图量算,并26应计及库内开挖、库岸边坡处理和挡水建筑物对库容的影响.10-2.2水源分析计算应按卜列要求进行:D初期蓄水的需水瞌应满足首先蓄满上、卜水库死库容的需要,并根据电站装机程序(从第一台机组发电直到全部机组投产)所需的蓄能库容分别计算。其蓄水期和蓄水量应按施工进度安扑的下闸落水时间,选择某设计枯水段相应的水量并计入蒸发、渗漏水量损失逐时段计算.2)正常运行期的补水量应选择设计枯水段入库水量和相应蒸发、漆海水量逐时段计算.3)当上、下水库自身水源不能满足初期运行蓄水和正常运行期补给水最要求时,应研究补充水源措施.10-2.3计算电站蕃能指标时,应根据地形地质条件、进水口布置和水库淤积状况、常能机组允许工作水头范围,初拟上、下水库特征水位,分层进行能量计算.10.2.4应按拟定的上、卜冰库特征水位、.装机容量和电力系统的要求,逐时段进行上下水库水量平衡和能量计算。10.2.5抽水蓄能电站能量计算应计及输水道水头损失,选定方案还应计及机组运行效率的影响.10.2.6当利用已建水库作为抽水蓄能电站下水库或上水库时,应协调综合利用要求,复核其死水位并确定在死水位以上留出抽水蒂能专用库容及保证水位,并计及该水库运行水位变化对裕能电站的影响.10.2.7抽水落能电站上、下水库的调节库容宜留有10%20%的余地.当需要承担紧急故备用容届时,宜取较大值.10.2.8多年平均年发电后和年抽水电量计算,应根据选定的装机容最、机组机型、特征水位、输水道尺寸,布置及电力系统的调峰填谷要求.按典型口(周)电力电量平衡结果,计兑典型日(周)发电量和抽水电M,并推求月水发电量及年抽水电量.当电站所在电力系统有常规水电站时,应按丰、平、拈代表年逐月典a日(周)电力电量平衡成果.确定不同代表年设计电站的工作位置,进行计算.10.2.9卜水库洪水调节计竟应计入电站发电流量的影响,并分析发电流量与洪水遭遇的不利组合情况。10.3季调节纯抽水蓄能也站10.3.1季调0纯抽水蓄能电站调节计算应合理安排年、H运行方式,丰水期末蓄满上水库,枯水期*上水味应消落到死水位.10.3.2电站抽水量和上水库充蓄过程计算,应根据设计水平年电力系统允许的抽水时间和电力,卜水库(或河道)取水口断面设计枯水年相应时间的流量过程.逐时段计算。10.3.3电站发电最及上水库水位消落过程应根据设计水T-年电力系统电力电最平衡确定的发电出力过程逐时段计算.10.3.4电站多年平均年发电量和年抽水电辅应采用丰、平、枯代表年计算成果的平均值.10.4混合式抽水蓄能电站10.4.1混合式抽水蓄能电站应按整体效益协调运用,采用常蓄结合的运行方式.充分发挥常规机组和蓄能机组各自的优势和效益.常规机组和蓄能机组可同时发电,当系统要求番能机组抽水填谷时,常规机组不应发电.10.5抽水蓄能电站泥沙坤淤计算10-5.1应进行上、卜冰库泥沙冲淤计算.提出过机含沙量、颗粒级配和矿物组成.10.5.2过机泥沙不能满足机组正常运行要求时,应研究拦沙、排沙、沉沙措施和水咋防沙运行方式,并宜通过泥沙模型试验验证计算成果.10.6输水道宜径选择的水利计算10.6.1应分别计算发电、抽水两种工况的水头损失、出力损失和电量损失.10.6.2出力损失应选取控制系统装机容i;的设计最高负荷时段按电站在电力系统中的工作位置计算。10.6.3电量损失应分别按丰、平、枯代发年电力系统调峰填谷要求进行计算,并考虑机组之间出力的合理分配,确定时段计算流量.11潮汐电站的水利计算H.0.1潮汐电站水利计算的任务包括:配合选择电站的开发方式和规模.选定电站设计水位和水头.阐明电站运行方式和分析计算发电效益等。11.0.2潮汐电站水利计算的内容包括:不同运行工况的调0计算、多年平均年发电量计算、调洪计算和水库及其下游泥沙冲淤计算.运行工况应按不同的开发方式确定.对于单库单向落潮发电潮汐电站,包括发电工况和充水工况;对J单库双向发电潮汐电站,包括正反向发电工况、充水和排水工况.11.0.3潮汐电站的水利计算应收集下列有关资料:D工程影响范围内的水产养殖、海涂围尾和环境保护等现状和发展规划.2)比例尺不小于LKKXX)的库区水上、水F地形图,坝址区地形、地质等资料.3)坝址断面的潮汐特征值、典型潮位过程线和泥沙资料,坝址上游流域的径流、洪水等资料.4)水闸型式、孔数和尺寸,充水和排水的流量系数.5)水轮机参数和模型综合特性曲线.ll04潮汐电站调节计算应根据典型潮位过程线按时历法进行,计算时段可取025h或0.5h.典型的潮位过程线应为典型的一个太阴月连续潮位过程,该过程的高潮位、低潮位、涨潮潮注、落潮潮差的平均值应与多年平均值相接近.11.0.5潮汐电站调节计竟应%虐农田围展、水产养殖等库周工农业生产对水库最高水位和最低水位的限制.110.6发电工况的调行计算应按机组水头预想出力线运行小潮时,可研究按机组最高效率线运行的合理性.所取用的发电起30水头应使单潮发电量最大.1107充水或排水I:况的调节计算.进出库流量除水闸流鼠外.还宜计人机组空我流量.11.0.8多年平均年发电最应为单潮平均发电尿乘以全年的单潮数.井扣除机组检修期少发的电易.唯潮平均发电质应按典型潮位过程线的各个单潮发电量统计求得.单潮发电量应按发电工况各时段平均出力统计求得.11.0.9调洪计算应研究洪水和潮水令理的遭遇方式.设计潮位过程线应与设计洪水过程线的历时相适应.计算时,应按洪水起涨点与电站运行工况不同时刻组合进行试算.最高洪水位采用不利的组合计算成果.11.0.10水利计算成果包括:潮位和水库水位、机组发电出力和流量、充水和排水闸流量、机组空载流量、水头过程、多年平均年发电量和最高洪水位等.12专门问题的水利计算12.1水电站日调0下游不恒定流计算12.1.1下列情况应进行水电站H调节下游不恒定流计算:D水电站H调节泄流可能对下游通航河道、港口和用水部门取水口等有明显影响时,2)需要分析计算H调0泄流引起尾水水位流量关系变化所造成的水头和电能损失时.12.1.2不恒定流计算应收集整理以下基本资料:D计算河段的实测纵横断面资料和航道地形资料。2)水电站典型H出力过程、运行水位、出力系数及其它用水的出库流量过程.3)厂房尾水水位流量关系曲线、下游计算河段各水文(位)站实JW水文资料(含糙率)以及区间人流分析成果、卜边界断面水位流量关系曲线或水位过程。4)下游航道、港口、用水部门取水口对水位和流速变化的要求等资料.12.1.3计算时,应根据具体要求,按不同代表年、不同季节选择水电站典型日出力过程,推求电站出流过程。12.1.4计舞方法应根据电站日出流变化幅度、河段地形特性、基本资料精度和计算精度要求等因索选择。当选用数学模型进行计算时,必须经过验证,并率定计算参数.12.1.5初始流态可采用相应H平均流量下的恒定流态;上边界条件为电站出库流量过程;卜边界条件为日调节影响接近消失的河段代表性断面的水位流量关系曲线或水位过程.12.1.6计算时段宜采用lh;必要时可采用更短的计算时段。12.1.7计算断面间距在近坝区应较短,远离坝区时灯较长.在险滞、港口、用水部门取水口、河槽断面突变等处应选取计算断面.3212.1.8计算中应循环计算不少于两个周期,使沿程各断面相差24h的始末流态趋近一致.12.1.9计兑中采用的河段糙率应根据收集整理的水面线资料分析确定,并考虑河段糙率与河段平均水位(流量)变化的关系.12.1.10计兑成果包括:卜游沿程水位过程、流量过程,断面平均最大流速.沿程水位日、时最大变化值,以及相应的图表.12.2溃坝洪水计算12.2.1下列情况应进行溃坝洪水计算:D需分析溃坝对下游重要防护对象的影响时;2)需分析上游水库溃坝洪水的影响时I3)需研究非常时期水库限制运行水位时,4)高土石用垠溃决可能影响下游居民点或重要建筑物的安全时.12.2.2计算溃坝洪水应收集整理以下基本资料:D有关水库上、下游河道地形图和纵横断面资料河道水面线,水库卜游河道的堤防、分蓄洪区、分洪道、大的支流汇口和汉口、大的河湾等资料及水库水位库容曲线。2)坝体材料性质、结构。3)水电站坝址洪水及水库特征水位.4)大坝各泄水建筑物泄流曲线。5)各有关水文(位)站实测水文资料及分析成果,卜游井控制断面的水位
