JGJ∕T470-2019 建筑防护栏杆技术标准.docx

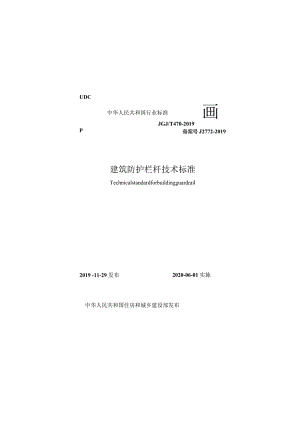

UDC中华人民共和国行业标准画PJGJ/T470-2019备案号J2772-2019建筑防护栏杆技术标准Technicalstandardforbuildingguardrail2019 -11-29 发布2020-06-01 实施中华人民共和国住房和城乡建设部发布前言根据住房和城乡建设部关丁卬发（2012年工程建设标准规范制订修订计划的通知（建标20】25号）的要求，标准编制组经广泛调查研究.认直堂结实践经验.参考有关国际标准和国外先进标准.并在广泛征求意见的基础上.编制本标准.本标准的主要技术内容是：1总则；2术语；3材料；4设计；5加工制作:6安装肺工；7工程验收；8维护.本标准由住房和城乡建设部负责管理.由广东省建筑科学研究院集团股份有限公司负责具体技术内容的解释.目次1总则12术语23材料34设计64.1一般规定64.2建筑设计74.3结构设计84.4性能和检测要求95加工制作12S.1一般规定125.2金属构件125.3玻璃135.4木质材料构件145.5纤维增强复合材料156安装施工176.1一般规定176.2Hi埋件、后镐固件及连接件186.3金属防护栏杆186.4木质防护栏忏196.5玻璃栏板207工程验收217.1一般挑定217.2主控项目227.3一般项目238维护24附录A等效静我法抗风压性能检测方法26附录B抗水平反复荷载性能检测方法28附录C防护栏杆间隙检测方法30本标准用词说明31引用标准名录32附：条文说明35Contents1Genera!Provisions12Terms23Materials34Design64.GeneralRequirements64.2ArchitecturalDesign74.3StructuralDesign84.4PerformanceandDetectingDemand95Manufacturing12S.1GeneralRequirements125.2MetalComponents125.3GlaSS135.4WoodMaterialComponents145.5FiberReinforcedCompositec156Installation176.1GeneralRequirements176.2Embedded.Post-installedFasteningsandConnector186.3MetalGuardrail186.4WoodenGuardrail196.5GlassGuardrail207QualityAcceptanceofProject217.1GeneralRequirements217.2MainItems227.3GeneralItenw238Maintenance24AppendixEquivalentStaticLoadMethodforWindLoadResistancePerformance26AppendixBTestingMethodforHorizontalCyclicLoadResistancePerformance28AppendixCTestingMethodforGuardrailGaps30ExplanationofWordinginThisStandard311.istofQuotedStandards32Addition：ExplanationofProvisions351总则1.0.1为规范建筑防护栏杆的设计、施工和验收，做到安全适用、技术先进、经济合理，制定本标准.10.2本标症适用于建筑防护栏杆的设计、制作、施工、验收和维护1.0.3建筑防护栏杆工程除应符合本标准外，尚应符合国家现行有关标准的规定.2术语2.0.1防护栏打guardrail对人体起安全防护作用并防止人体通过的栏杆，也称护栏.2.0.2可踏面treadsurface防护栏杆底部宽度不小于0.22m且高度不大于0.45m的可精部位的顶面。2.0.3栏板railingpanel防护栏杆中能阻止人体直接通过的玻璃板、金属板、混凝土板等板材.2.0.4立柱baluster固定于建筑主体结构上，用于支撑扶手和栏板的构件。2.0.5扶手handrail固定于立柱或建筑结构上，可供用手抓握作为引导或支撑的构件.2.0.6正装式ushmount栏杆系统锚固于水平面的安装方式.2.0.7侧装式sidemount栏杆系统锚固于登直面的安装方式.2.0.8防护栏杆裔度validheightofguardrail扶手上表面至立柱底部成锚固位置中心的垂直距尚.2.0.9防护栏杆防护高度validprotectionheightofguardrail可踏面至扶手上表面或至栏板顶部两者中的较大高度。3材料3.0.1室内接悌、中庭、消防通道、幕墙围栏、落地窗等室内用建筑防护栏杆所用材料应符合现行国家标准建筑内部装修设计防火短范GR50222的相关规定.3.0.2建筑防护栏杆用玻璃应符合国家现行标准建筑用安全玻璃第2部分：钢化玻璃GB15763.2、建筑用安全玻璃第3部分：夹层玻璃GB15763.3、建筑用安全玻璃第4部分：均质钢化玻璃）GB15763.4以及建筑玻璃应用技术规程JGJll3的有关规定.建筑防护栏杆用玻璃应采用夹层玻璃.且应进行磨边和倒梭，磨边宜细磨.倒棱宽度不宜小于Imm.3.0.3建筑防护栏杆的金属构件应根据腐蚀环境选用金属材料。除不锈钢外，防护栏杆的其他金属材料和金属零部件的表面应进行耐腐蚀、耐老化处理.3.0.4不锈钢材料宜采用奥氏体型或奥氏体铁素体型不锈钢，其化学成分应符合现行国家标准不锈钢和耐热钢牌号及化学成分GB/T20878的相关规定.3.0.5碳素结构钢和低合金结构钢的钢种、牌号和质证等级应符合现行国家林准4优质碳索结构拥GB/T699、（碳索结构钢）GB/T700.低合金高强度结构钢）GB/T1591、碳索结构钢和低合金靖构钢热札钢板和钢带GB/T3274.通用耐腐蚀钢铸件）GB/T2100、钢丝绳通用技术条件GB/T20118、一般工程用伟造碳钢件）GB/T11352和结构用无缝钢管）GB/T8162的有关规定.3.0.6建筑防护栏杆用破素结构钢和低合金结构钢表面应采取有效防腐、防锈处理措施.在湿度大于70%的潮湿环境或沿海地区.室外建筑防护栏杆构件应采用两道表面处理层或更高的防腐技术要求.3.0.7建筑防护栏杆用木质材料应符合下列规定：1木质材料应符合现行国家标准木结构设计标准）GB5O5的有关规定；2室内木制品甲醛释放量应达到现行国家标准室内装饰装修材料人造板及其制品中甲醛林放限量CB18580中El级的有关规定:3木材胶粘剂应符合现行国家标准木材工业胶粘剂用服醛、酚醛、三聚氯胺甲醛树脂）GB/T14732的有关规定.其他胶粘剂有害物质限依应符合现行国家标准室内装饰装修材料胶粘剂中有害物质限垃GB18583的有关规定.3.0.8点支承玻璃防护栏杆的金属爪件和夹具应符合现行行业标准建筑玻璃点支承装置）JG/T138的有关规定.3.0.9钢索防护栏杆用钢索应符合现行国家标准不锈钢丝绳GB/T9944的规定.3.0.10铝合金型材的基材应符合现行国家标准铝合金建筑型材第1部分：基材GB/T5237.1的相关规定；采用阳极氧化、电泳涂漆、聚酯粉末喷涂、漆喷涂等表面处理时，膜层厚度和质fit应分别符合现行国家标准铝合金建筑型材第2部分：阳极氧化型材）GB/T5237.2、铝合金建筑型材第3部分：电泳涂漆型材）GB/T5237.3、铝合金建筑型材第4部分：粉末喷涂型材）GB/T5237.4、偌合金建筑型材第5部分：漆喷涂型材）GB/T5237.5的有关规定.30.11建筑防护栏杆果用的奸维增强复合材料的性能应符合现行国家标准结构用纤维增强复合材料拉挤型材）GB/T31539的规定，且宜果用M23级和M30级型材.3.0.12橡胶制品宜采用三元乙丙橡胶、氯丁橡胶及硅橡胶.且应符合现行国家标准工业用橡胶板）GB/T5574的规定.3.0.13硅酮结构密封胶的性能应符合现行国家标准建筑用徒用结构密封胶）GB16776的规定.3.0.14建筑防护栏杆与混凝土结构采用后锚固件连接时，机械锚栓、化学锚栓和植筋材料应符合现行行业标准混凝土结构后锚固技术规程JGJI45的有关规定.3.0.15焊接材料应符合现行国家标准不锈钢焊条GB/T983、堆焊焊条GB/T984、焊接用钢盘条GB/T3429、焊接用不情钢盘条）GB/T4241.非合金钢及细晶粒钢焊条GB/T5117、热强钢焊条GB/T5118、气体保护电弧焊用碳钢、低合金钢焊丝CB/T8110,非合金钢及细晶粒钢何芯焊丝GB/T10045、像基忏料GB/T10859、熔化焊用钢丝GB/T14957.神及神合金煽丝）GB/T15620、不锈钢药芯焊丝）GB/T17853.无铅钎料GB/T20422的有关规定.3.0.16螺钉、螺栓的材质和机械性能应符合现行国家标准紧固件机械性能螺栓、螺钉和螺柱GB/T3098.1、紧固件机械性能螺母GB/T3098.2、紧固件机械性能自攻蝶钉GB/T3098.5.（紫固件机械性能不镑钢螺栓、螺钉和缘柱GB/T3098.6,（紧固件机械性能自钻自攻螺钉GB/T3098.11、紧固件机械性能不锈钢媒母GB/T3098.15的有关规定.4设计4.1一般规定4.1.1建筑防护栏杆应进行结构设计.4.1.2建筑防护栏杆构件应满足承载力.刚度.稳定性的要求.4.1.3建筑防护栏杆各部位的构造应避免对人体产生伤害，且应便于清沽、维护、更换.4.1.4建筑防护栏杆宜采用装配式，宜减少施工现场的焊接接头.4.1.5金属构件的厚度应符合下列规定：1不锈钢管立柱的壁厚不应小于2Omm,不锈钢单板立柱的厚度不应小于8.0mm,不锈钢双板立柱的厚度不应小于6.0mm,不锈钢管扶手的壁厚不应小于1.5mm；2镀锌钢管立柱的壁厚不应小于30mm镀锌钢单板立柱的厚度不应小于8.0mm,镀锌钢双板立柱的厚度不应小于60mm,镀锌钢管扶手的壁厚不应小于2.0mm；3铝合金管立柱的壁厚不应小于3.0mm,铝合金单板立柱的厚度不应小于10.0mm，铝合金双板立柱的厚度不应小于8.0mm,铝合金管扶手的壁厚不应小于2.0mm.4.1.6玻璃栏板上不宜*刻花纹.4.1.7玻璃栏板应考虑施工误差、温度、应力集中等对跛病的影响.果用点支承结构时，玻璃栏板驳接头与玻璃之间应设置弹性材料的衬垫和衬套.衬垫和衬套的厚度不宜小于Imm且连接部位应可调节.4.1.8玻璃栏板采用两边支承时.玻璃嵌入量不应小于15mm,采用四边支承时.玻璃嵌入量不应小于12mm.4.1.9室外金属防护栏杆应进行防雷设计.并应符合现行国家标准建筑物防雷设计规范）GB50057的有关规定.4.2建筑设计4.2.1建筑防护栏杆的防护高度应符合下列规定：1建筑临空部位栏杆的防护离度应符合现行国家标准住宅设计规范GB50096、民用建筑设计统一标准）GB50352的相关规定:2磨台的防护高度.住宅、托儿所、幼儿园、中小学校及供少年儿童独自活动的场所不应低于0.90m,其余建筑不应低于0.80m；3住宅凸窗的可开启窗扇窗洞口底距窗台面的净高低于0.90m时.窗洞口处的防护高度从窗台面起算不应低于0.90m.4.2.2建筑防护栏杆的设置应符合下列烧定：1高层公共建筑的临空防护栏杆宜设实体栏板或半实体栏板I2阳台防护栏杆宜有栏板7层及7层以上的住宅和严寒、寒冷地区住宅阳台的防护栏杆宜果用实体栏板:3楼梯防护栏杆应设有扶手:4窗的防护栏杆宜贴倒布置，且不应影响可开启窗扇的正常使用.4.2.3建筑防护栏杆构件应符合下列规定：1阳台、外廊、室内外平台、露台、室内回廊、内天井、上人屋面及室外楼梯、台阶等临空处的防护栏杆，栏板或水平构件的间隙应大丁30mm且不应大于IlOmm，有无障碍要求或挡水要求时.离楼面、地面或屋面100mm高度处不应留空，2住宅、托儿所、幼儿园、中小学及供少年儿童独自活动的场所.直接临空的通透防护栏杆垂直杆件的净间距不应大于Ilomm且不宜小于30mm应采用防止少年儿童攀登的构造；该类场所的无障碍防护栏杆.当采用双层扶手时，下层扶手的高度不应低于700mm,且扶手到可踏面之间不应设置少年儿童可登援的水平构件:3住宅、托儿所、幼儿园、中小学及供少年儿童独自活动场所的楼梯，楼梯井净宽大于IIOmm时.栏杆扶手应设置防止少年儿童攀滑的措施。4.2.4无障碍走道、坡道、楼梯的防护栏杆应符合现行国家标准无障碍设计规范GD5O7G3的烷定.4.2.5玻璃幕墙的防护栏杆应符合现行行业标准玻璃幕墙工程技术规范JCJIO2的翅定.4.2.6自动扶梯、自动人行道的防护栏杆应符合现行国家标准民用建筑设计统一标准GB50352的规定.4.3结构设计4.3.1楼梯、看台、阳台和上人屋面等的栏杆活荷载标准值的取值应符合下列规定：1中、小学校栏杆顶部的水平荷载应按现行国家标准（中小学校设计规范GB50099的规定取值，其他场所栏杆顶部的水平荷我、竖向荷我应按现行国家标准建筑结构荷载规范）GB50009的规定取值:2荷载作用点位于栏杆顶端.水平荷载应分别考虑向外和向内两种情况，3水平荷载与竖向荷载应分别考虑.4.3.2应对栏行受水平集中力作用迸行验算水平集中力宜取1.5kN.水平集中力应作用于栏杆中的不利位置.且可与均布荷我不同时作用.4.3.3室外栏板应考虑凤荷载作用，风荷载应按现行国家标准建筑结构荷裁规范GB50009的规定取值，结构设计时风荷毅和活荷载的组合应符合现行国家标准建筑结构荷载规范）GB50009的相关规定.4.3.4防护栏杆立柱顶部在设计荷载作用下的位移限值应取30mm,扶手挠度限值应为扶手长度的1/250,在风荷载作用下的玻璃栏板挠度限值应为玻璃板跨度的/oo.4.3.5应根据栏杆、栏板的结构形式和固定条件，选择对应的结构分析模型进行相关构件的计算分析.当计算边界条件复杂时.应按最不利受力条件计算.4.3.6连接件与主体的铺固承载力设计值应大于连接件本身的承栽力设计值。4.3.7建筑防护栏杆与主体混凝土结构之间的连接宜采用预埋件.4.3.8建筑防护栏杆通过顼埋件与混凝土结构连接时，应按受力预埋件进行设计，并应符合现行国家标准混凝土结构设计规范GB50010的相关规定.4.3.9建筑防护栏杆通过机械锚栓、化学锚栓和植筋与混凝土结构连接时，每个立柱处的铺栓不应少于2个，锚栓的直径不应小于8mm,锚板厚度不宜小于6mm并应根据现行行业标准混凝土结构后锚固技术规程JGJM5的相关规定按照非结构构件连接进行设计.4.3.10建筑防护栏杆与钢结构采用螺栓连接时.主体结构应在连接处陨留螺栓孔.4.3.11窗的防护栏杆应与建筑主体结构牢固连接.不应只固定于窗体上.4.3.12建筑防护栏杆不应直接锚固在砌体结构上.4.3.13纤维增强复合材料防护栏杆的连接件应采用不锈钢，钢板厚度不应小于3mm.4.4性能和检测要求4.4.1建筑防护栏杆抗水平荷载性能检测时.中小学校防护栏杆水平荷毂应取L5kN/m.其他场所防护栏杆水平荷裁应取1.0kN/m,防护栏杆最大相对水平位移、扶手的相对挠度应符合本标准第4.3.4条的规定，卸载Imin后扶手的残余挠度不应大于L/1000,防护栏杆不应出现损坏.抗水平荷载性能检测应符合现行行业标准建筑用玻璃与金属护栏JG/T342的规定.4.4.2建筑防护栏杆抗垂直荷载性能检测时，扶手的垂直荷载应按150ON计算，扶手的最大挠度不应大于"250.最大残余挠度不应大于"KXX），防护栏杆不应出现损坏.抗垂直荷载性能检测应符合现行行业标准建筑用破璃与金属护栏JG/T342的规定.4.4.3建筑防护栏杆抗软重物撞击性能检测时，撞击能fitE应为300Nm,每次撞击后扶手水平相对位移不应大于/25.防护栏杆不应出现损坏.抗软重物撞击性能检测应符合现行行业标准建筑用玻璃与金属护栏JG/T342的现定.4.4.4建筑防护栏杆抗硬物撞击性能检测时.撞击物体降落高度应取l.2m,撞击后防护栏杆不应出现损坏.抗硬物撞击性能检测应符合现行行业标准建筑用破璃与金属护栏JG/T342的规定.4.4.5建筑防护栏杆抗风压性能检测时.指标P应技本标准第4.3.3条的烧定取风荷载标准值，且抗风压性能分级应符合表44.5的规定.在风荷载作用下，扶手水平相对位移不应大于30mm.荷载作用后，防护栏杆不应出现损坏.等效静载法抗风压性能检测应符合本标准附录A的燃定.*4.4.5抗风压性能分级（kPa）分级1234分级指标值A.0<1.51.5K202.0/<2.52.5p<3.0分级56789分级指标值P3.0p<3.53.5&X4.04.0"4.54.5&K5.Op>5.04.4.6建筑防护栏杆抗水平反复荷裁性能检测时，水平反复拉力F应取IOoON对防护栏杆室内侧和室外侧反复施加拉力F各10次后.防护栏杆不应出现损你.抗水平反%荷载性能检演应符合本标准附录B的规定.4.4.7建筑防护栏杆间隙检测时.栏板或水平构件的间隙距离应大于30mm且不应大于IlOmm.防护栏杆间隙检测应符合本标准附录C的规定.5加工制作5.1一般规定5.1.1建筑防护栏杆加工制作前应对已建主体结构进行复测。5.1.2建筑防护栏杆加工应符合设计图纸要求.5.1.3建筑防护栏杆产品加工精度应符合现行国家标准一般公差未注公差的线性和角度尺寸的公差GB/T1804、形状和位置公差未注公差值GB/T1184的相关规定.木制品加工应符合现行国家标准产品几何技术规范(GPS)木制件极限与配合GB/T12471的相关规定.5.1.4建筑防护栏杆加工制作件应无毛刺、尖锐角、锐边、倒构等现象，冷弯加工后的扶手金属构件表面应光滑.不得有皱褶、凹凸、裂纹.5.1.5混凝土预制构件的加工应符合国家现行标准混凝土结构工程施工规范GB50666、装配式混凝土结构技术规程JGJ1中对预制混凝土构件的相关要求.5.2金属构件5.2.1建筑防护栏杆立柱加工精度应符合下列规定：I立柱的高度允许偏差应为Omm+2.Omnu2底板的垂直度允许偏差应为±1)3立柱支承玻璃栏板的夹具距离允许偏差应为±05mm:垫圈宜径允许偏差应为一0.3mm0mm:4栏杆开孔位置允许偏差应为±05mm.5.2.2平板型预埋件加工精度应符合下列规定：1锚板边长的允许偏差应为土5mm；2一般锚筋长度的允许偏差应为Omm+1Omm,两面为整块锚板的穿透式预埋件的储筋长度的允许偏差应为Omm+5mm,且均不应有负偏差；3锚固筋与锚板面的垂直度允许偏差为4/30,1为铺固钢筋长度（mm）:4圆锚筋的中心线允许偏差应为±5mm.5.2.3建筑防护栏杆钢构件的加工应符合下列规定：1立柱板加工之前应进行校宜调整；2沉头螺灯的沉孔尺寸允许偏差应符合现行国家标准紫固件沉头螺钉用沉孔GB/T152.2的规定；3圆柱头端栓的沉孔尺寸允许偏差应符合现行国家标准紫固件圆柱头用沉孔）GB/T152.3的规定；4螺丝孔的加工应符合设计要求.5.2.4建筑防护栏杆用的铝合金构件的加工应符合下列规定：I立柱高度的允许偏差应为Omnr-k2mm;2截面端头不应有加工变形I3密钉的通孔尺寸允许偏差应符合现行国家标准紫固件饼钉用通孔GB/T152.1的规定,4沉头螺钉的沉孔尺寸允许偏差应符合现行国家标准（紧固件沉头蝶钉用沉孔GB/T152.2的规定:5圆柱头、螺栓的沉孔尺寸允许偏差应符合现行国家标准紧固件圆柱头用沉孔）GB/T152.3的规定，6螺丝孔的加工应符合设计要求.5.2.5钢材的焊接应符合现行国家标准钢结构焊接规范GB50661的相关烷定.5.2.6铝合金构件之间的焊接应符合现行国家标准铝及偌合金孤煌推荐工艺GB/T22086的相关规定.5.3玻璃5.3.1玻璃加工应符合下列规定：1玻璃边缘应进行机械磨边和倒棱处理，外露玻璃的边缘应抛光磨边:2点支承玻璃的孔边应进行磨边和倒棱处理.倒棱宽度不宜小于Imm,且不应出现崩边.5.3.2夹层玻璃、点支承玻璃的加工精度应符合下列规定：1夹层玻璃的尺寸允许偏差应符合表5.3.2-1的规定:«5.3.21夹层玻璃的尺寸允许偏差（mm）鹏目允许偏差边长L<2000±2.0L>2000±2.5对角线差L2000<2.5L>2000<3.5ft£L<1000±2.01000L<Z0Q0土工02OOOL<4O±4.02点支承玻璃孔及形位的尺寸允许偏差应符合表5.3.2-2的规定.表S.3.2-2点支承玻璃孔及形位的尺寸允许偏差项目帖孔位置孔苑乱输与跛埼平面垂直度允许偏差±0.8un±1.0mm±12，5.4木质材料构件5.4.1建筑防护栏杆用木质材料构件的加工应符合现行国家标准木结构设计标准GB50005的相关要求，在加工过程应符合下列规定：1木质材料加工之前应进行高温高压蒸烤，含水率应控制在18%以内；2立柱长度允许偏差应为Omm+2mm端头斜度的允许偏差应为一15。0%3建筑防护栏杆各连接处应采用棒接或齿连接，并应采取胶合和销钉固定等可靠锚固措施，可采用双爆母拉力蝶杆进行连接.严禁采用平面对接铁钉固定，所用金属连接件应符合现行行业标准（防腐木结构用金属连接件）JG/T489的相关要求；4孔位的允许偏差应为±lmm,孔距的允许偏差应为lmmt5连接处不应有木节.主要受力构件上的木节不允许贯穿且不应大于1/5的截面积；6木扶手在跨度较大或公共场合使用时应加上通条钢板，钢板厚度不应小于3mm,且应符合防护设计要求；7木质构件表面应做有效的防腐、防虫处理.常用的药剂配方及处理方法.按现行国家标准木结构工程施工质量验收规范）GB50206的规定采用.5.4.2木质扶手构件弯曲加工应符合下列规定：1木质扶手构件可宜接加工弯曲形状，2木质材料构件沿受压、受弯方向的弯曲，不应大于构件全长的1/500；3木质材料构件沿构件长度的侧向弯曲，不应大于构件全长的1/2（Xh4构件表面应光滑，不得有缀褶、凹凸、裂缝等.S.5纤维增强复合材料5.5.1纤维增强复合材料型材的加工精度应符合现行国家标准结构用纤维增强复合材料技挤型材GB/T31539中的尺寸允许偏差规定，打孔直径的允许偏差应为士08mm.5.5.2纤维增强复合材料表面应进行处理或涂装.应平整光滑、颜色均匀.没有裂纹、毛刺、纤维裸露.5.5.3纤维增强复合材料型材加工应符合下列晚定：1切割面应进行磨边处理，并应涂覆涂料，涂层应平齐、无分层:2型材上打孔的边缘应进行磨边处理，并不应出现劈裂、分层现象.6安装施工6.1一般规定6.1.1进场安装的建筑防护栏杆构件及附件的材料品种、规格、色泽和性能，应符合设计要求.建筑防护栏杆构件安装前应进行检验，不合格的构件不得安装使用.6.1.2建筑防护栏杆的安装施工应有施工方案.6.1.3建筑防护栏杆的防雷旅工应符合现行国家标准建筑物防雷工程施工与质量验收规范GB50601的有关规定.6.1.4在建筑防护栏杆安装施工前，安装施工单位应会同相关单位检查现场情况，确认现场具备防护栏杆施工条件.6.1.5应检查主体结构施工偏差、预埋件安装位置或预留槽口尺寸和位置是否符合设计要求.当安装预埋件或预留槽口不满足设计要求时.应采取补救措施I主体结构未埋设预埋件或预留槽口时.应重新设计连接方案.补救措施及新设计方案应经原设计单位审查认可.6.1.6建筑防护栏杆施工应按各工序技术控制标准执行，每道工序完成后，应进行检查.未经检查认可，不得进行下道工序施工.隐蔽工程应有隐蔽工程验收记录.6.1.7建筑防护栏杆的施工测量应符合下列规定：1防护栏杆分格轴线的测量应与主体结构测量相配合，2应对安装防护栏杆的主体结构层间进出位置进行测融、监控:3应定期对防护栏杆的安装定位基准进行校核.6.18对高层建筑室外防护栏杆的测敏，应在风力不大于4级时进行.6.1.9建筑防护栏杆安装过程中，应及时对半成品、成品进行保护:在构件存放、搬运、安装时应轻拿轻放.不得碰撞、损坏和污染构件；对型材、玻璃等构件的表面应采取保护措施。6.1.10焊接作业时.应采取保护措施防止焊渣溅落在支承构件和玻璃表面上.6.1.11室外金属防护栏杆所用的铝合金型材，应将电泳喷涂、粉末喷涂、氟碳喷涂等非导电性的表面处理层除去后再安装防雷连接件.防护栏杆与不同金属防雷连接件间应采取措施防止双金属产生电化学腐I*.6.1.12建筑防护栏杆安装完成后，应对防护栏杆所有连接件的安装质址、空心构件装饰封盖的安装情况进行全面检查，并应将附着在防护栏杆构件上的砂浆、混凝土或其他杂物清理干净.6.2预埋件、后锚固件及连接件6.2.1预埋件、储栓及连接件产品进场时，应按照合同核对其型号、规格、数，等.储检或钢筋及胶粘剂的类别和规格应符合设计要求。锚栓和胶粘剂应有产品生产商提供的产品合格证书、使用说明书、检测报告或认证证书.6.2.2锚栓的施工要求应符合现行行业标准混凝土结构后锚固技术规程JGJ145中对膨胀型锚栓施工、扩底型锚栓施工、化学锚栓施工和植筋施工的相关规定.6.2.3连接件应在主体结构面完成后、装饰面施工前安装.不应在装饰面施工后安装.6.3金属防护栏杆6.3.1不锈钢构件及饰件的连接焊接应采用不锈钢焊条氢弧焊.焊缝长度、高度应满足设计要求.且应打磨毛刺.表面处理成发纹或抛光面:不锈钢构件及饰件的螺栓连接应采用不锈钢螺栓，铝合金材料不可现场焊接.6.3.2钢管扶手端部应采用可靠的措施封闭.633薄壁截面焊接处附近的铁锈、污垢和积水应清除干净，焊条应烘干，并不得在非焊缝处的构件表面起弧或灭弧.6.3.4建筑防护栏杆主要受力构件采用螺栓连接时，螺栓应紫固，并应有防松脱措施，外露蝶纹长度不应少于2倍螺距.热浸镀锌闭合截面钢构件主节点连接宜采用拴接或伊接.6.3.5建筑防护栏杆钢构件的表面处理、除锈和涂刷防锈底漆宜在安装前完成，焊缝两侧各50mm可暂不涂装:埋入混凝土或砂浆内的构件，防锈底漆应涂刷至埋设界面以下30mmSOmm.面漆涂装前应进行二次表面处理和底漆补涂.6.4木质防护栏杆6.4.1木质防护栏杆立柱与地面预埋固定处应用混凝土等材料填实牢固.预埋处不允许有积水现象.6.4.2建筑防护栏杆木质构件表面的底漆处理宜在安装前完成.面漆涂装前应进行二次表面处理和底漆补涂.6.4.3当长手与栏杆、栏板固定件为卯棒结构时，应先测鼠各段木质防护栏杆长度.按所需长度尺寸略加余量下料，并应将毛料刨平、刨光使其符合设计净尺寸.使用专用开樟机或手据、凿子在连接部位开禅头、禅眼、禅槽，尺寸应准确.且应确保组装后无缝隙.每一扶手段长度方向拼接樟头不应超过1个.6.4.4用木螺丝固定扶手与栏杆、栏板时，固定间跑不应大于400mm,操作时应在固定点处，先将扶手料钻定位孔或小孔，再将木螺丝行入.使螺头达到平止，小应用傕于直接打人.6.4.S应按栏板或栏杆顶面的斜度配制起步弯头，弯头可采用切角对缝粘接.在断块切配区段内不应少于3个螺钉与支承固定件连接.大于70mm断面的扶手接头配制时，除用聚酷酸乙烯等化学胶粘剂粘结外.还应在下面做喑棒或用铁件密固.6.4.6木质防护栏杆施工完毕应对防护栏杆整体和局部进行检布，确认防护栏杆接缝拼接严密、纹理顺宜、颜色一致.构件无裂缝、变形.节点无松动、腐朽和虫蛀.如有问题应及时进行处理。6.5玻璃世板6.5.1玻璃栏板安装时，支承块或定位块材质、规格、数量和位置应符合设计要求.玻稿与金属件不得直接接触。6.5.2框支承玻璃防护栏杆的安装应符合下列规定：1玻璃槽口应使用密封胶或密封胶条充填密实.2有槽口的构件底部宜设置排水孔等防止腔内积水的措施.6.5.3扶手焊拶安装时.应用档板对玻璃济行防护.6.5.4点支承玻璃栏板驳接头与玻璃之间的衬垫和衬套均应安装到位.6.5.5点支承玻璃栏板爪件安装的允许偏差应符合现行行业标准玻璃幕墙工程技术规范JGJIO2的有关现定。7工程验收7.1一般规定7.1.1建筑防护栏杆工程验收应符合现行国家标准建筑工程施T质St验收统一标准）GR50300和建筑装饰奘修T程质最验收标准）GB50210的有关规定.7.1.2建筑防护栏杆工程验收时，应根据工程实际情况提交下列资料的部分或全部：1建筑防护栏杆工程的竣工图或施工图、设计变更文件及其他设计文件:2建筑防护栏杆工程所用材料、附件、连接件、紧固件、构件及组件的产品合格证书、检测报告和进场验收记录:3后锚固件现场抗拔或抗剪检测报告；4杭水平荷载性能、抗垂直荷毂性能、抗硬物撞击性能、抗风压性能、抗水平反复荷载性能和防护栏杆间隙检测报告.已经定型的产品可提交产品型式检验报告；5抗软Ii物体撞击性能现场检测报告；6玻璃的落球冲击剥离性能检测报告；7金属防腐涂料涂层干漆膜厚度检测报告:8等电位连接导通测试记录和接地电阻测试记录；9隐蔽工程验收文件.10建筑防护栏杆使用维护说明书:H其他质址保证资料。7.1.3建筑防护栏杆工程验收前应在安装施工过程中完成下列隐蔽项目的验收：1预埋件或后锚固件验收，2构件与主体结构的连接节点验收；3构件之间的连接节点验收:4防雷装置验收.7.1.4建筑防护栏杆工程应进行观感检验和抽样检验，检验批的划分应符合下列规定：1设计、材料、工艺和睡工条件相同的防护栏杆工程.每500m应为一个检验批，不足500UB应划分为一个检验批,每个检验批每100m应至少查一处，每处不得少于Iom:2检验批的划分也可由建设单位和施单位根据T程情况共同商定.7.1.5装配防护栏杆进行抗水平荷载性能、抗垂直荷载性能、抗硬物撞击性能、抗风压性能、抗水平反复荷载性能和防护栏杆间隙检测的，检测数量按同设计、材料、工艺和施工条件不应少于3个.7.1.6装配防护栏杆抗软重物撞击性能应进行现场检测；采用预埋件与主体结构连接的，检测数量按同设计、材料、工艺和施工条件不应少于3个；采用后锚固件与主体结构连接的，检测数量按0.5%比例随机抽取且不应少于6个.7.2主控项目7.2.1建筑防护栏杆工程所使用的各种材料和配件应符合设计要求.检验方法：检查产品合格证书、性能检测报告、材料进场验收记录和复验报告.7.2.2预埋件、后储固件的数口、位置应符合设计要求.检验方法：检查隐蔽工程验收记录。7.2.3建筑防护栏杆与主体结构的连接、构件之间的连接应符合设计要求.检验方法：观察,手板检查；检查隐蔽工程验收记录.7.2.4建筑防护栏杆的立柱锚固位置抗拔力或抗剪力应符合设计要求.检验方法：检查现场检测报告.7.2.5建筑防护栏杆的立柱、扶手、栏板均应安装牢固、可靠.玻璃栏板安装应无刚性接触，点支承玻璃栏板两边垫圈应压平.检验方法：观察；塞尺、手扳检查.7.2.6建筑防护栏杆的防腐处理措施应符合设计要求。检验方法：观察；检食验收记录.7.3一般项目7.3.1建筑防护栏杆外观表面应洁净.无毛刺、尖锐角、锐边等，无明显色差、划痕、擦伤及碰伤.检验方法：观察；手动检查.7.3.2栏板与栏板之间间距应均匀.检验方法：观察；尺量检查.7.3.3建筑防护栏杆安装后的允许偏差和检验方法应符合表7.3.3的规定.«7.3.3防护栏杆安装后的允许偏差和检限方法鹏目允许偏差（mm）检验方法局部总偏差±5.0#1直尺防护力度偏差+5.00钢卷尺牲板安装偏差IK直方向±3.0IH卷尺水平方向±3.0例卷尺栏板上边与扶手的平行度m）20第卷尺相制两栏板间高度偏差«2.0MttK相像扶手拚接合低差0.5*尺、卡尺8维护8.0.1工程交接时.施，单位提供的建筑防护栏杆使用维护说明书）应包括下列内容：1不锈钢材质防护栏杆应有设计依据，其他材质防护栏杆应有设计依据及使用年限；2应包含防护栏杆主要结构特点及使用注意事项；3应包含日常使用与定期的保养、维护要求，4应包含施工单位的保修责任.8.0.2建筑防护栏杆的日常使用与保养、维护应符合下列规定：1应避免对防护栏杆的撞击、晃动、蹬踏、锐器损伤及腐蚀性气体和液体的侵蚀；2不得在防护栏杆上方砌筑堵体，安装其他构件时应重新进行设计；3应避免在防护栏杆构件上额外施加长期的外力作用及施加振动荷载.不得随意悬挂重物；4装修及进行其他施工作业时，不得损坏防护栏杆及其结构预埋件和其他连接件；采用酸性液体清洗外墙面时，应对防护栏杆的金属构件进行覆盖保护；5防腐涂层有损伤的，应及时进行修补；6应按说明书要求定期对防护栏杆中的不情纳构件进行保养维护，7发现防护栏杆及部件锈蚀、腐蚀、松动或损坏的.应及时进行检查、堆修.8.0.3建筑防护栏杆竣工验收后.室外防护栏杆每3年、室内防护栏杆每5年应进行一次全面检查，并应检查下列内容：1应检查构件及连接部位是否发生腐蚀；2应检杳连接部位晶否松动、构件有无变形I3应检查玻璃是否出现裂纹或气泡；4应检查五金件是否缺失，胶垫是否老化.8.0.4建筑防护栏杆上不得布置花架.8.0.5对检查中发现的问题应及时进行维修处理；对存在严重安全隐患且已失去维修价值的防护栏杆，应进行更换。8.0.6当防护栏杆遭遇风灾、地震、火灾以及其他灾害、意外出现严重损坏时，应及时进行全面检宣，并应根据损坏程度制定处理方案.及时处理.附录A等效静载法抗风压性能检测方法A.0.1检测试件应符合卜列规定M1检测试件横向至少应包括3个分格，检测试件的规格、材料、构造及安装方式应与实际工程致，检测时不应增加任何附加设施；2现场检测时，应在防护栏杆安装完成后.在工程现场随机抽取试件进行检测.A.0.2检测设备应符合下列规定C1试
