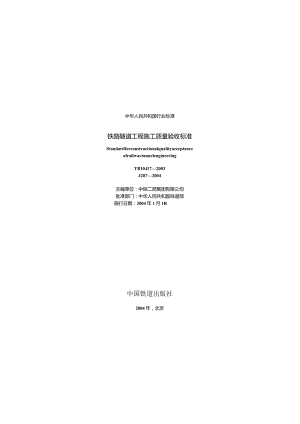

中华人民共和国行业标准铁路隧道工程施工质量验收标准StandardforconstructionalqualityacceptanceofrailwaytunnelengineeringTB104172003J2872004主编单位：中铁二局集团有限公司批准部门：中华人民共和国铁道部施行日期：2004年1月1R中国铁道出版社2004年，北京关于发布铁路混凝土与砌体工程施工质量验收标准等11个铁路工程建设标准的通知铁建设2003127号铁路混凝土与砌体工程施工质量验收标准(TBKM24一2003)、铁路轨道工程施匚质量验收标准(TB10413-2003).铁路路基工程施工质量验收标准(TB10414-2003)、铁路桥涵工程施工质量验收标准(TBlo415-2003)、铁路隧道工程施工质最验收标准(TBIo4172003)、铁路运输通信工程施工质量验收标准(TBlo418-2003),铁路信号T程魄工质量脸收标准(TB10419-2003)、铁路电力工程施工质量验收标准(TB10420-2003)、铁路电力牵引供电工程施工质量验收标准(TBlo421-2003)、铁貉给水排水工程施工质量脸收标准(TBlO422一2003)、铁路站场工程施工质量验收标准(TBlO423-2003)等H个铁路工程建设标准，经审查现予发布，自2004年1月1日起施行。届时原铁路轨道工程质量检验评定标准(TBIo413一98)、铁路路基工程质量检验评定标准(TBIO414-98)、铁路桥涵工程质量检验评定标准(TB10415-98)、铁豁隧道工程质量检验评定标准(TBIO417-98)、铁路通信工程质量检验评定标准(TBIo418-2000)、铁路信号工程质量检验评定标准(TB10419-2000)、铁路电力工程质量检验评定标准(TBIO420-2000)、铁路电力牵引供电工程质量检验评定标准(TBIo421-2000)、铁路给水排水工程质量检验评定标准(TBIo422一98)、铁路站场建筑工程质量检验评定标准(TBlO423-98)同时废止。以上标准由铁道部建设管理司负责解释，由中国铁道出版社和铁路工程技术标准所组织出版发行。中华人民共和国铁道部二C)O三年十二月十六日前百本标准是根据铁道部关于印发2001年铁路工程建设规范、定额、标准设计编制计划的通知（铁建设函2001172号）的要求，在铁路隧道工程质量检验评定标准（TBlo417-98）基础上修订而成的。本标准在编制过程中认真贯彻“调整地位、验评分离、充实内容、严格程序、强化检测、明确职责”的指导思想，进行了深人的调查研究，总结了我国铁路隧道工程施工质量控制的实践经验,并广泛征求了有关方面的意见。本标准提出了铁跪隧道工程施工质量保证措施，明确了建设各方在施工质量控制中的职责，严格了材料进场验收和施工质量检测的程序及方法，体现了科学性和可操作性，突出验标对快跻隧道工程施工质量的控制。本标准共分12章，主要内容包括：总则、术语、基本规定、洞口工程、洞身开挖、支护、村砌、防水和排水、辅助坑道及附属洞室、附属设施、明洞工程、续道单位工程观感质量评定等。本次修订主要内容如下：1.修改了工程施工质量验收的内容、程序和质量标准；取消了优良等级评定。2.补充了模板、管棚、超前小导管、仰拱填充、施工缝和变形缝处理、盲管（沟）、辅助坑道坑道口及封闭、消防等内容。3.取消了装配式村砌、锚杆拉拔试验等内容。本标准以黑体字标志的条文为强制性条文，必须严格执行。在执行本标准过程中，希望各单位结合工程实践.认真总结经验，积累资料。如发现需要修改和补充之处，请将意见及有关资料寄交中铁二局集团有限公司（四川省成都市通锦路16号，邮政编码：610032）,并抄送铁路工程技术标准所（北京市海淀区羊坊店路甲8号，邮政编码：100038),供今后修订时参考。本标准由铁道部建设管理司负责解释。本标准主编单位：中铁二舟集团有限公司。本标准参编单位：铁路工程技术标准所。本标准主要编写人：沈征难、倪光斌、林原。目次1总则12术语23基本规定63.1一般规定63.2工程施工质量验收的划分83.3工程施工质量验收103.4工程施工质量验收的程序和组织124洞口工程204.1一般规定204.2开挖214.3砌体224.4钢筋254.5模板254.6混凝土275洞身开挖295.1一般规定295.2洞身开挖305.3建底开挖316支护336.1一般规定336.2喷射混凝土336.3锚杆386.4钢筋网396.5钢架（格栅钢架、型钢钢架）406.6管棚426.7超前小导管437衬砌457.1一般规定457.2%道衬砌模板467.3钢筋487.4混凝土527.5喷射混凝土597.6底板617.7仰拱627.8仰拱填充647.9回填注浆668防水和排水.688.1一般规定688.2洞口防排水698.3洞内排水沟（槽）708.4施工缝与变形缝处理718.5防水板防水738.6涂料防水层防水748.7注浆防水758.8盲管（沟）769辅助坑道及附属洞室789.1一般规定789.2开挖799.3喷射混凝上799.4锚杆809.5钢筋网809.6钢架（格栅钢架、型钢钢架）829.7管棚839.8超前小导管839.9钢筋8429.10模板859.11混凝土869.12坑道口及其封闭87IO附属设腌8810.1一般规定8810.2运营通风土建工程8810.3消防8910.4电缆槽9011明洞工程9211.1一般规定9211.2明洞开挖9211.3模板9311.4钢筋9411.5混凝土9511.6明洞防排水9611.7回填9912单位工程现感质量评定100本标准用词说明101铁路隧道工程施工质量验收标准条文说明1021总则.o.为了加强铁路工程施工质量管理.统一铁路隧道工程施工质量的验收，保证工程质量，制定本标准。1.0.2本标准适用于旅客列车设计行车速度等于或小于160km/h的客货车共线运行的新建、改建标准轨距铁路陵道工程施工质量的睑收。对于其他铁路隧道工程.以及本标准未涉及的新技术、新工艺、新设备、新材料，其施工质量的验收应另行制订补充标准。1.0.3施工单位作为工程施工质量控制的主体，应对工程施工质量进行全过程控制；建设单位、监理单位和勘察设计单位等各方应按有关规定的要求对施工阶段的工程质量进行控制。1.0.4铁路隧道工程能工应贯彻国民经济可持续发展战略，做好环境保护、水土保持等工作，合理利用资源，并做到文明安全威工。1.0.5铁路陵道工程施工质量的检验检测工作取得的质量数据应真实可靠，全面反映工程质St状况C所用方法和仪器设备应符合相关标准的规定，对混凝土强度、厚度，衬背回填密实情况，应按铁路混凝土质量检测规程(TBU)426)和铁路隧道衬砌质量无损检测规程(TBlO223)的有关规定，优先采用成熟、可靠、先进的无损检测技术。1.0.6铁路房道工程施工中所采用的承包合同文件和工程技术文件等对施工质量的要求不得低于本标准的规定。1.0.7铁路陡道工程施工质最的睑收除应符合本标准外，尚应符合国家现行有关标准的规定。2术语2.0.1工程施工质量nstructionalqualityofengineering反映匿道工程在施工过程中或最终产品满足相关标准或合同约定的要求.包括其在安全、使用功能及其耐久性能、环境保护等方面所有明显和隐含能力的特性总和。2.0.2验收acceptance在施工单位自行质量检查评定的基础上，参与建设活动的有关单位共同对检验批、分项、分部、单位工程的质量按有关规定进行抽样检验.根据相关标准以书面形式对工程质量达到合格与否做出确认。2.0.3进场验收siteacceptance对进入施工现场的材料、构配件、设备等按相关标准规定要求进行检验，对产品达到合格与否做出确认。2.0.4检验批inspectionlot按同一生产条件或按短定的方式汇总起来供检i用的，由一定数量样本组成的检验体。2.0.5检验inspection对检验项目中的性能进行量测、检查、试验等，并将结果与标准规定要求进行对比，以确定每项性能是否合格所进行的活动。2.0.6见证witness监理单位或建设单位现场监督施工单位某过程完成情况的活动。2.0.7见证取样检测evidentialtesting在监理单位或建设单位监督下，由施工单位有关人员现场取样，并送至具备相应资质的检测单位所进行的检测。22.0.8平行检验paraJtelacceptancetesting项目监理机构利用一定的检查或检测手段，在承包单位自检的基础上，按照一定的比例进行检查或检测的活动。2.0.9旁站stopandsupervision在工程的关健部位或关键工序施工过程中，由监理人员在现场进行的监督活动。2.0.10交接检验handingoverinspection由施工的承接方与完成方经取方检查并对可否继续施工做出确认的活动。2.0.11工序nstructionalPn)CedUrC工程施工过程的基本单元。2.0.12主控项目dominantite对安全、卫生、环境保护和公众利益起决定性作用的检验项目。20.13般项目generalitem除主控项目以外的检验项目。2.0.14抽样检验samplinginspection按照所规定的抽样方案.随机地从进场的材料、构配件、设备或工程项目中，按检验批抽取一定数量的样本所进行的检验。2.0.15抽样方案samplingscheme根据检验项目的特性所确定的抽样数量和方法。2.0.16计数检验untinginspection在抽样的样本中，记录每一个体有某种属性或计算每一个体中的缺陷数目的检查方法。2.0.17计量检验quantitativeinspection在抽样检验的样本中.对每一个体测量其某个定量特性的检查方法。2.0.18观感质量qualityofappearance通过现察和必要的量测所反映的工程外在的质量。2.0.19返修repair对工程不符合标准规定的部位采取整修等措施。2.0.20返工rework对不合格的工程部位采取的重新制作、重新施工等措施。2.0.21般缺陷commondefect对结构构件的受力性能或安装使用性能无决定性影响的缺陷。2.0.22严重缺陷seriousdefect对结构构件的受力性能或安装使用性能有决定性影响的缺陷。2.0.23全断面开挖法fullfaceexcavationmethod将整个隧道断面一次开挖成形的施工方法。2.0.24正台阶法benchcutmethodorbenchingStepingmethod先开挖隧道的上半断面，待开挖到一定距离后再同时开挖下半断面的施工方法。根据上半断面的超前距离的不同，可分为长台阶法、短台阶法及微台阶法。2.0.25环形开挖硕留核心土法ringcutmethod先开挖上部导坑成环形，并进行支护，再分部开挖中部核心土、两偏边墙的施工方法。2.0.26双侧壁导坑法bothsidedriftmethod先开挖隧道两侧的导坑，并进行初期支护，再分部开挖剩余部分的施工方法。2.0.27中洞法centerdrift¾etbd在连拱隧道或单线隧道的喇叭口地段，先开挖两洞之间立柱（或中墙）部分.并完成立柱（或中墙）混凝土浇筑后，再进行左右两洞开挖的施工方法。20.28中隔壁法（CD法）centerdiagrammethod在软弱围岩大跨度隧道中，先开挖隧道的一他，并施作临时中隔壁墙，然后再分部开挖陵道的另一侧的施工方法。2.0.29交又中隔壁法（CRD法）centercrossdiagrammethod在软弱围岩大跨度陵道中，先开挖隧道一侧的一部或二部，4施作部分临时中隔壁墙及临时仰拱，再升挖隧道另一侧的一部或二部，然后再开挖最先施工一侧的最后部分，并延长中隔壁墙壁，最后开挖剩余部分的施工方法。2.0.30超挖overbreak陵道实际开挖断面大于设计开挖断面的部分。2.0.31欠挖underbreak隆道实际开挖断面小于设计开挖断面的部分。2.0.32预注浆advancedgrouting在隧道开挖前，为了固结围岩.填充空隙或堵水而沿着开挖面或拱部进行的注浆。2.0.33回填注浆backfillinggouting在衬砌完成后，为了填充衬砌与围岩之间的空隙面进行的注浆。2.0.34预留变形量excessclearanceorcamber为充分发挥围岩自承作用，容许初期支护和围岩有一定量的变形，而将设计开挖断面作适当扩大的预留量。2.0.35监控量测monitoringmeasurement隧道施工中对围岩和支护动态进行的经常性观察和测量。3基本规定3.1一般规定3.1.1铁路隧道工程施工现场质量管理应有相应的施工技术标准、健全的质量管理体系和施工质量检验制度。施工现场质量管理检充记录应由施工单位在施工前按表3.1.1的规定填写，总监理工程师进行检查，并做出检查结论C3.1.2陡道工程应按下列规定进行施工质量控制：1工程采用的主要材料、构配件和设备，施工单位应对其外观、规格、型号和质量证明文件等进行睑收，并经监理工程师检壹认可:凡涉及结构安全和使用功能的，施工单位应进行检验，监理单位应按规定进行平行检验或见证取样检测；2各工序应按施工技术标准进行质量控制，每道工序完成后，施工单位应进行检查，并形成记录；3工序之间应进行交接检验，上道工序应满足下道工序的施工条件和技术要求；相关专业工序之间的交接检验应经监理工程怵检查认可。未经检查或经检查不合格的不得进行下道工序施工。3.1.3IK道工程施工质应按下列要求进行验收：1工程施工质应符合本标准和相关专业验收标准的规定；2工程施工质应符合工程勘察、设计文件的要求；3参加工程施工质量览收的各方入员应具备规定的资格；4工程施工质量的验收均应在施工单位自行检查评定合格的基础上进行；5陲蔽工程在!t蔽前应由施工单位通知监理单位进行验收，井应形成验收文件；6涉及结构安全的试块、试件以及有关材料，监理单位应6按规定进行平行检验或见证取样检测；7检验批的质应按主控项目和一般项目进行验收；8对涉及结构安全和使用功能的分部工程应进行抽样检测；9承担见证取样检测及有关绪构安全检测的单位应具有相应的资质；10单位工程的观感质应由验收人员通过现场检索共同确认。*3.1.1施工现场质管理检查记录单位工程名称开:T日期建设单位0目负责人设计单位安目长责人监理单位总发理工程舞旅工单位项目负责人4目技术负责人序号项目检直情况1开工报告2现场质量管理制度3质责任射4工程质量检验制度5处工技术标痛6施工图现场核TJ倩Ci7堆质勘察黄料8交接桩及Jft工复制费料9施工组织设计及审批10环境保护方案及审批11分包方资质与对分包单位管理制度12主要专业工种操作上岗证书13施工检测设下及计量器具没置14材料、设备管理制度检盍站论：总监理工程J年月日32工程施工质验收的划分3.2.1陡道工程施工质量验收划分为单位工程、分部工程、分项工程和检验批。3.2.2单位工程应按一个完整工程或一个相当规模的施工范围划分，并按下列原则确定：1一座隧道宜作为一个单位工程，长隧道和特长隧道可按施工标段划分为若干单位工程；2独立明洞（或棚洞）可作为一个单位工程。3.2.3分部工程应按一个完整部位或主要结构及施工阶段划分。3.2.4分项工程可按工种、工序、材料、施工工艺等划分。3.2.5检验批可根据质量控制和施工段需要划分，其检验项目分为主控项目和一般项目。3.2.6隧道工程的分部、分项工程划分和检验批检验项目应符合表3.2.6的规定。«3.2.6道工程分部工程、分项工程和检睢批检验项目序号分部工程分项工程检验批检验批检脸项目条文号主控项目Ttt耍目1洞口工胃开挖每个洞口4.2.14.2.24.2.3砌体每个南筑段4.3.1-4.3.103.3.11-4.3.13钢筋每个安装段4.4.l4.4.544.64.4.9模板每个安装段4.5.1-4.5.34544.5.6混凝土每个凌注段4.6.I4.6.124.6.134.6.I82洞身开挖制身开挖每个开2循环5.2.15.2.35.2.45.2.5随底开挖每个尹挖珀环5.3.1-5.3.35.3.45.3.53支护喷射混凝土每个喷射段6.2.16.2.l06.2.11-6.2.15锦杆每个安装段6.3.6.3.56.3.66.3.7例筋网每个安装段6.4.16.4.36.4.46.4.8例架每售6.5.16.5.56.5.66.5.8管»每环6.6.16.6.36.6.46.6.5国前小辱管每环6.7.1-6.7.467.56.7.6续表3.26序号分都工程分项工程检险批椅嗨批检验项目条文号主控项目一般事目4村南衬砌模板每个安装段7217.2.37.247.2.6钥筋每个安装段7.3.17.3.57.3.67.3.9混凝土每个决注段7.4.l7.4.157.4.16-7.4.21吭射混凝土松个帽射段7.5.1-7.5.117.5.12-7.5.17底板每个浇注段7.6.7.6.87.6.97.6.13仰拱每个浇注段7.7.1-7.7.97.7.10-7.7.16阿拱填充，健个施注段7.8.17.8.77887.812回填注浆每个注浆段7.9.1-7.9.57.9.65防水和排水总口防排水每个掴口8.2.l8.2.482.58.2.6泪内推水湾（槽）100m8.3.18.3.58.3.68.3.7酶工缝与变形罐处理每处8.4.l8.4.68.4.78.4.8防水板防水每个缩设段8.5.1-8.5.38.5.48.5.7淦*4防水层防水50011?8618.6.48.6.58.6.7注浆防水每个作业循环8.7.18.7.38.7.48.7.8盲管（沟）每个村现浇注段8.8.18.8.58.8.68.8.86骗助境.道开挖每个开挖循环9.2.1-9.2.29.239.2.S喷射混凝土每个噢射段9.3.19.3.2锚杆将个安装段9.419.4.59.4.69.4.7南筋网每个安装段9.S.19.5.39.5.49.5.8州聚每福9.6.1-9.6.49.6.5及附属洞室管绢每环9.7.”9.7.39.7.4超前小号管每环9.8.l9.849.8.5«筋梅个安装段9.9.19.9.59.9.69.9.9模板每个安装校9.1019.0.39.10.4-9.10.5混凝土每个淡:注皎9.".J9.H.69.11.7坑道口及其时用每个口9.12.1-9.12.29.12.3-9.12.4续友3.2.6序号分部工程分项工程检验批检臆批检险项目条文号主控项目TwR目7附属设施运营通凤土建工程#处10.2.1-10.2.610.2.7消防株处IQ.3110.3.3IQ.3.4IQ.3.6电缆槽I1OOm10.4170.4.310.4.4-10.4.68明洞工程明酒开加每个开挖循环1I.2.1T1.2.311.2.4模板每个安装段ll.3.lll.3.311.3.4阚筋每个安装段ll.4.1ll.4.5ll.4.6ll.4.9混凝土每个演注段I1.5.1-IL5.711.5.8-H.5.1O明洞防排水每个施工段11.6.1-11.6.511.6.6-11.6.12a#每个施工段ll.7.llL.7.2U.7.3-U.7.4注：洞口工程中88体分事工程检验批可按维墙、翼墙、挡土堵等不同结构划分检验批。3.3工程施工质置验收3.3.1检验批的质置验收应包括如下内容：1实物检查，按下列方式进行：1）对原材料、构配件和设备等的检险，应按进场的批次和本标准规定的抽样检验方案执行；2）对混凝土强度等，应按国家现行有关标准和本标准现定的抽样检验方案执行；3）对本标准中采用计数检验的项目，应按抽查总点数的合格点率进行检查。2资料检查，包括原材料、构配件和设备等的质量证明文件（质量合格证、规格、型号及性能检测报告等）和检验报告、施工过程中重要工序的自检和交接检整圮录、平行检验报告、见证取样检测报告和隙蔽工程验收记录等。3.3.2检验批合格质量应符合下列规定：1主控项目的质量经抽样检验全部合格；2一般项目的质量经抽样检验合格；有允许偏差的抽查点，除有专门要求外.合格点率应达到80%及以上，且不合格点的最大偏差不得大于规定的允许偏差1.5倍；3具有完整的施工操作依据、质量检查记录。3.3.3分项工程质量验收合格应符合下列规定：1分项工程所含的检验批均应符合合格质量的规定；2分项工程所含的检验批的质量验收记录应完整。3.3.4分部工程质量验收合格应符合下列规定：1分部工程所含分项工程的质量均应验收合格；2质量控制资料应完整；3隧道限界、衬砌厚度、强度，衬砌背后回填及防水等涉及结构安全和使用功能的检验和抽样检测结果应符合有关规定O33.5单位工程质量甄收合格应符合下列规定：1单位工程所含分部工程的质均应验收合格；2质控制资料应完整；3单位工程所含分部工程有关安全和功能的检测资料应完整；4主要功能的抽查结果应符合有关标准规范的规定；5观感质量验收应符合要求。3.3.6当检验批工程质量不符合要求时，应按以下规定进行处理：1经返工重做的或更换构配件、设备的检验批，应重新进行验收；2当检验批的试块、试件强度不能满足要求时，经有资质的法定检测单位检测鉴定、能够达到设计要求的检验批，应予以验收。33.7通过返修或加固处理仍不能满足安全和使用功能要求的分部工程、单位工程，严禁验收。3.4工程施工质验收的程序和电织341检验批应由施工单位自检合格后，报监理单位，由监理工程师组织施工单位专职质量检秀员等进行验收。监理单位应对全部主控项目进行检查，对一般项目的检查内容和数最可根据具体情况确定。检验批质量验收记录应按表3.4.1填写。342分项工程应由监理工程师组织陡工单位分项工程技术负责人等进行验收，并按表3.4.2填写记录。3.4.3分部工程应由监理工程师组织施工单位项目负贵人和技术、质量负责人等进行验收；隧道衬砌分部工程进行验收时，勘察设计单位项目负责人应参加，并按表3.4.3填写记录。3.4.4单位工程完工后，施工单位应自行组织有关人员进行检查评定，并向建设单位提交工程验收报告。3.4.5建设单位收到单位工程验收报告后，应由建设单位项目负责人组织施工、设计、监理单位负责人进行单位工程验收.井按表3.4.5-14填写记录O3.4.6单位工程有分包单位施工时，分包单位应对所承担的工程项目按本标准牌定的程序进行检查评定，总包单位应派人参加。分包工程完成后，应将有关工程资料移交总包单位。3.4.7当参加验收各方对工程施工质量验收意见不一致时,可请铁路建设行政主管部门或其委托的质量监督部门协调处理。华位工程名称分部工程名称分M工程名多验收部位|旋工单位项目负就人|德工质量险收标准名称及编号嬉工质量由收标常的规定施工单位检会律定记录监理单位主控M目123456般项234Sit工单位检友评定结果专职质检壹员年月日分项工程技术负责人年月日分项工H负先人年月日瞌理单位验收结论赛理工程¢5年月日表342分项工程质验收记录单位工程名称分都工程名考检验？tt数魄工单位项目负责人序号检验批部位JT单位检衣评定结果炼理单仪验收结论1234567891011说明：施工单位检直评定结果分现工程技术负责人年月B收理单位验收i他收JS工程牌年月日单位工程名称施工单位项目负费人项目技术负责人项目质负贵人序号分项工程名称检融批敷施匚单位检查评定结果就理单位验收结论12345678910畋最控制资料安全和功能检的（检测）报告襄收单位旅工单位项目蛆费人年月日勘察设计射位项目负责人年月日监理单位监理工程楠年月日注：】时砌分部I程验收时.设计单位J更目负责人应参加；2质黄控制资料核查、安全和功能油查吱目应按衣3.4.5-2*3表3.4.S-3定。«3.4.5-1单位工程质量H收记录单位工程名莎开工日期竣工日期第工单位项目负责人项目技术!求目质负责人负责人序号项目验收记录验收结论分部工程共分部经直.符合标准规定及设计要求分部2质量控制资料核责共事经查，符合要求项不符合烧范要求43安全和主要使用功能核麦及抽表结果共核查、抽爽项符合要求不符合要求项4就惑质量险收共检森项评定为合格的项评定为授的殡5探合S收靖论验收单位施工单位监理单位勘察设计通位建设单位（公*）单位负套人年月日（公章总监理工整脚年月日（公章）项目负责人年月日（公章）项目负责人年月日衰34.-2单位工程质，控制资料核查记录工程名称注工单位序号资料名称份ft#««£模查人1图城会审、设计变更.治商记录2工程定位测、放蔑记录3隙材料出厂合格证及进场椅（试）验报告4等工试验报告5成品及率成品出厂合格证或试般报告6总蔽工程般收记录7施工记录8工程质量事故及事故网合处理资料9施二现场质量管理检行记录IU分项、分部工程质量验收jd荣Il新材料、新工艺施工记录12监控量刑资料13结论：嬉丁单位项目负育人总篇理工程算年月日年月日注：核查人为验收附的收题总位人员。工程名称施工单位序号安全和功嬉检查记录份敷核衣意见核直、抽森人村砌混凝土强度同条件养护斌件饮聆报告2村砌混凝土强度无IH检费记录3村砌Ift凝上厚度无损椎费记录4啜射混凝土衬B强度检测记录5村83"后回填密实度检提记录6对4水倩况检查记录7隧道内轮焉检测记录89101112131415结论,总匚单位项目负Jr人总监埋工程师建设单位项目负责人年月日年月日年月H注：】核森、抽查项目由总收组出商确定:2核森、抽查人为验收维的监题单位人员，18»3.4.5-4单位工程现力质检查记录单位工程名称时工单I也序号号目名豚质状况质量评定合格差缱0WX缰1仰坡门排水设施名<*洞拱部以M身K底沟槽方板3防排衬髭效果沟槽结论:能工位现日负责人总用;理工程卿建设单拉项目负贵人年月日年月H年月B注：观惑质量评定为-差"的项目应返就。4洞口工程4.1一般规定4.1.1陵道洞口边坡、仰坡开能及地表恢复应符合环境保护规定.做好水土保持。4.1.2边坡、仰坡开挖不得果用大爆破，开挖后应及时进行防护施工，山坡危石应清除干净，不留后患。4.1.3采用抗滑桩、钢管桩、地表深孔注浆等工法对洞口地表进行处理时，其施工质量应符合国家及有关行业标准的要求C4.1.4洞门施作时应尽量避开雨季和洪水季节，尽早施作洞门及洞口段衬砌，确保洞门边坡稳定。4.1.5随道门端墙处的土石方开挖后应及时施作端墙和挡护工程C4.1.6障道门的排水、截水设施应按设计要求与路基排水系统合理连接，不得冲刷路基坡面。4.1.7混凝土及砌体等砌筑H程基础必须置于稳固的地基上，基坑必须进行Re蔽工程疆收。4.1.8硅道门端墙和M墙、挡土墙的反漂层、泄水孔、施工缝设置应符合设计要求。当曜道门挡土墙的泄水孔设计无规定时,嫌工应符合下列规定：1泄水孔应均匀慢置，在每米高度上间隔2m左右设置一个泄水孔。2泄水孔与土体间铺设长宽各为30Omm、厚20Omln的卵石或碎石作疏水层。4.1.9横板及支（拱）架应槌据结构形式、荷载大小、地基土类别、施工役备和材料供应等条件进行设计。模板及支（拱）架应具有足够的强度、刚度和稳定性，能承受所浇筑混兼土和砌体20的篁力、恻压力及施工荷载。4.1.10模板及支（拱）架与脚手架之间不得相互连接。4.1.H浇筑混凝土或砌体砌筑前，应对模板工程进行验收，形成施工记录。模板安装和浇筑混凝土过程时.应对模板及支（拱）架进行观察和维护；发现跑模、变形等异常情况时，应停止施工，采取措施，并形成记录。4.1.12模板及支（拱）架柝除的时间、顺序及安全措施必须符合施工组织设计的规定。4.1.13催道门端墙两侧的砌筑与回填应对称进行,不得对衬砌产生偏压。端墙、翼墙、挡土墙墙背后应按设计要求分层回填密实。4.1.14洞门检查梯及隧道名牌、号标的设置应符合设计规定。42开挖主控项目4.2.1陵道门边坡、仰坡开挖范围及尺寸应符合设计要求。检验数量：施工单位、监理单位全验6检验方法：查对设计图，观察、尺量。4.2.2凄道门端墙、K墙、挡土潮基底的地基承载力必须符合设计要求。检验数M:籍工单位每个洞口检测不少于3处，当洞口处岩土体不均匀时应适当堪加检测点；陈理单位见证检测不少于1处。检验方法：施工单位采用静力触探试验或标准费入试验检测，必要时采用藏荷试验检测；监理单位检查全部检测报告并进行见证检测。一般项目4.2.3隧道门排水沟、截水沟的开挖位置、深度、坡度应符合设计要求。检验数量：施工单位每个洞口检查不少于10点。检验方法：施工单位观察、水准测量、尺量。4.3砌体主拴项目4.3.1水泥质检验必须符合本标准第7.4.1条的JR定。4.3.2外加犯质必须符合本标准第7.4.4条的短定。4.3.3硬体工程所用石材和混凌土砌块的强度等级必须符合设计要求，石材的其他品质指标尚应符合下列题定：1在最冷月平均气温低于-ISt或-5匕-15匕的地区使用的石材，其抗冻性指标应分别符合冻IMi环25次或15次的要求，且表面无破坏迹象；2浸水和潮湿地区主体工程的石材软化系数不密小于0.8。检验数置:石材：同产地的石材至少抽取一组试件进行强度检验。最冷月平均气温低于-St和浸水潮湿地区，应各增加一组抗冻性指标和软化系数检验的试件。砌块:同生产条件，且连续生产的砌块，其混发土抗压强度检甄数同本标准第7.4.9条的规定。施工单位全部检验，监理单位见证取样检测或平行检验次数为施工单位检险次数的20%或10%,但至少一次。检睡方法：施工单位进行石材强度、抗冻性、软化系数和砌缺强度试验；监理单位检查试验报告并进行见证取样检测或平行检验。4.3.4砂浆用砂除应符合本标准第7.4.2条的规定外.其含泥量不宜大于5%。检验数量和检验方法：同本标准第7.4.2条的规定。4
