CJJT281-2018桥梁悬臂浇筑施工技术标准.docx

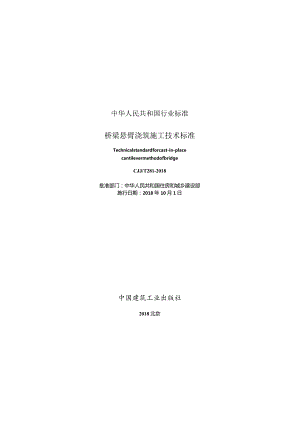

中华人民共和国行业标准桥梁悬臂浇筑施工技术标准Technicalstandardforcast-in-placecantilevermethodofbridgeCJJ/T281-2018批准部门：中华人民共和国住房和城乡建设部施行日期：2018年10月1日中国建筑工业出版社2018北京中华人民共和国住房和城乡建设部公告2018第48号住房城乡建设部关于发布行业标准桥梁悬臂浇筑施工技术标准的公告现批准桥梁悬件浇筑施工技术标准为行业标准.编号为CJJ281-2018.自2018年IO月1日起实施。本标准在住房城乡建设部门户网站(WW)公开.并由住房城乡建设部标准定额研究所组织中国建筑工业出版社出版卷行。也免A母供和国住房和城乡建设部2018年IJl10口前言根据住房和城乡建设部关于印发（2015年工程建设标准规范制订、修订计划的通知（建标2014189号）的要求,标准编制组经广泛调查研究.认真总结实践经验，参考有关国际标准和国外先进标准.并在广泛征求意见的基础上，编制了本标准。本标准的主要技术内容是：1.总则:2.术语和符号；3基本规定；4.挂篮设计与构造；5.挂篮制作、安装与拆除；6.挂篮使用:7.主梁施工:8.施丁监控:9.质量验收；10.安全与环境保护。本标准由住房和城乡建设部负责管理，由上海建工四建集团有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送上海建工四建集团有限公司（地址：上海市桂林路928号.邮政编码:201103）.本标准主编单位：上海建工四建集团有限公司龙元建设集团股份有限公司本标准参编单位：湖南中铁五新钢模有限责任公司浙江兴土桥梁专用装备制造有限公司山东博远重工有限公司上海市基础工程集团有限公司同济大学上海城建市政工程（集团）有限公司山东临沂市政工程有限公司重庆建工第九建设有限公司上海市建设安全协会上海市建设机械检测中心有限公司上海市城市建设设计研究总院（集团）有限公司中南大学本标准主要起草人员：张铭邱锡宏向海静曹文根谢亮曹淑亮金仁兴罗玲丽叶敏柳民李申杰罗永福阮欣王洪新庞玉坤严训张敏郭春强吴水根陈立生于海祥韩兵康姚军汤坤林严浩蒋国根戴彬朱敏李映陈建江马军伟胡仕成成克锦本标准主要审杳人员：钱寅泉周朝阳王美华叶国强胡震敏蔡新宇李传习白唐麻王春生雷波静国锋目次1总则12术语和符号22.1术语22.2符号33基本规定41挂篮设计与构造5I.1一般规定51.2荷载及组合61.3材料费求71.4承五系统81.5儒因及悬吊系统8I.6行走系统91.7模板及作业平台系统95挂篮制作、安装与拆除H5.1一般规定115.2挂喊制作115.3柱篮改制133I挂篮预拼装145.5挂篮安装145.6挂篮拆除166挂篮使用176.I一般规定176.2挂篮检冷176.3挂篮债JK176.4挂篮前移186.5挂篮就位1966挂威维护197主梁施217.1一般规定217.2混凝El.程217.3敏顶梁段施1：237.I悬督方段施.247.5边跨现浇段施I：247.6合龙258施工监控26«.I-般规定268.2实施268.3控制精度279质址验收2810安全与环境保护30本标准用同说明31引用标准名录32附：条文说明33Contents1(>eneralProvisions12TermsandSymbols22.1Terms22.2Symbols33BasicRequirements44MovableSuspendedScaffoldingDesignandDetails54.1GeneralRequirements54.2LoadsandIQadCombinations64.3MaterialRequirements74.4IiearingSystem84.5AnchorandSuspensionSystem84.6WalkingSystem94.7FormworkandOperationPlatformSystem95MovableSuspendedScaffoldingProduction,InstallationandDisassembly115.1GeneralRequirements115.2MovableSuspendedScaffoldingProduction115.3ReformedMovableSuspendedScaffoldingOperation135.4MovableSuspendedScaffoldingTestAssembling145.5MovableSuspendedScaffoldingInstallation145.6MovableSuspendedScaffoldingDisassembly166MovableSuspendedScaffoldingOperation176.1GeneralRequirements176.2MovableSuspendedScaffoldingInspection176.3MovableSuspendedScaffoldingPreloading176.4MovableSuspendedScaffoldinglaunching186.5MovableSuspendedScaffoldingIQCking196.6MovableSuspendedScaffoldingMaintenance197GirderConstruction217.IGeneralRequirements217.2ConcreteWork217.3PierTopGirderConstruction237.1CantileverSegmentConstruction247.5SideSpanCast-in-placeSegmentConstruction247.6ClosureConstruction258ConstructionMonitoringandControl268.1GeneralRequirements268.2Operation268.3ControlAccuracy279QUalityAcceptance2810SafetyandEnvironmentProtection30ExplanationofWordinginThiSStandard31IJstofQuotedStandards32Addition：ExplanationofProvisions331总贝I.o.为规范桥梁的悬臂浇筑施工，做到生产安全、技术先进、方便适用.制定本标准。1.0.2本标准适用于连续梁桥和连续刚构桥的悬瞥浇筑施工.1.0.3桥梁悬臂浇筑施I：除应符合本标准外.尚应符合国家现行有关标准的规定。2术语和符号21术语2.1.1悬臂浇筑法cast-in-placecantilevermethod在以桥墩为中心的顺桥向两侧.采用专用设备对称平衡地逐段向跨中浇筑混凝土梁体.并逐段施加预应力的施工方法.2.1.2挂篮movablesuspendedscaffolding悬臂法浇筑混凝土梁体时，用于承受梁体自裁及施工荷载.能逐段向前移动、经特殊设计的专用设备。主要组成部分有承重系统、锚固系统、悬吊系统、行走系统、模板及作业平台系统。2.1.3承重系统bearingsystem挂篮的主要受力构件，一般由主桁架、底篮、销轴、竖向平联桁架、前上横梁等部分组成。2.1.4锚固系统anchorsystem承重系统的自锚平衡装置.一般由后锚压梁、后锚调整梁、后锚压杆等部分组成。2.1.5悬吊系统sus>ensionsystem主要用于悬吊底篮、模板系统的装置.一般由吊杆、吊杆垫梁、内外滑梁、吊具等部分组成。2.1.6行走系统movingsystem控制挂篮移动的装置,一般由行走轨道、驱动装置、前支座、反扣装置、轨道压梁等部分组成。2.1.7托架corbel墩顶梁段及邻近梁段施工时，利用墩身预埋件与钢构件拼制连接而成的承载支撑结构。2.1.8挂篮预压movablesuspendedscaffoldingpreloading为检验挂篮承载力以及消除挂篮制作和安装时残留的非弹性变形61，在挂篮拼装后对其进行的加载试验。2.1.9临时固结tem>raryconsolidation悬臂浇筑施工时.为使悬臂结构保持稳定.将主梁与桥墩进行锁定的临时性措施。号符2.2.1作用与作用效应/.-精轧螺纹钢筋抗拉强度设计值；M*.,-使挂篮稳定的力矩标准值:Mhz.,-使自锚固系统稳定作用的力矩标准值；M1一一使挂篮倾覆的力矩标准值；M4.,-使自锚固系统失效的力矩标准值；Sz使精轧螺纹钢筋轴向受拉的作用基本组合的效应设计值。2.2.2系数心-抗拉拔失效系数:A(-抗倾覆稳定性系数。2.2.3几何参数A-弹性变形量；儿-非弹性变形量；H“一预压前测点的初始标高观测值；FL-卸载后测点的末次标高观测值；Hw-加载完毕稳定后.测点的标高观测值。3基本规定3.0.1悬臂浇筑前.施工单位应编制专项施工方案.并应进行现场技术交底。3.0.2挂篮结构设计时.构件应按鼓不利施匚工况进行强度、刚度和稳定性验算。3.0.3托架、支架等应经过设计计算.应具有足够的强度、刚度和稳定性其长度和宽度等应满足模板安装和施工操作要求。3.0.4挂篮、托架、支架使用前.应对其制作及安装质量进行全面检查.并应进行预压试验.合格后方可使用。3.0.5连续梁桥悬臂浇筑施工前.应完成临时固结。3.0.6挂篮应在完成节段纵向预应力筋张拉后前移。3.0.7悬臂浇筑施工应对称、平衡地进行，两端悬臂上荷载的实际不平衡偏差不得超过设计规定值:当设计未规定时.不宜超过梁段重刑的1/4。3.0.8对主跨跨径大于或等于100m的悬野浇筑梁桥.应进行施工监控。4挂篮设计与构造4.1一般规定4.1.1挂篮结构设计应符合国家现行标准钢结构设计标准GB50017、钢结构工程施规范GB50755、钢结构工程施工质址验收规范GB50205和钢结构焊接规范GB50661的规定。4.1.2挂篮的最大变形不应大于20mm。4.1.3挂篮设计计算时.各构件挠度值应符合下列规定：1对结构表面外露的模板.挠度不应大于模板构件跨度的1/400；2对结构表面隐蔽的模板.扬度不应大于模板构件跨度的1/230$3对受载后挠曲的杆件，其承载状态弹性挠度不应大于相应结构跨度的1/400:4对受载后挠曲的杆件.其空载状态弹性挠度不应大于相应结构跨度的1/250。4.1.4挂篮在浇筑混凝土状态和行走状态时.应符合下列规定:(4. 1.4-1)(4. 1.4-2)1挂篮抗倾做验算应符合下式要求：式中：儿-抗倾者稳定性系数，取2.0；M*,-稳定力系的总力矩标准值（kN-m）,ZMs-倾覆力系的总力矩标准值（kN-m）。2挂篮自锚固系统应符合下式要求：M".,>a式中：Azbit拉拔失效系数取2.0:M-使自锚固系统稳定的总力矩标准值（kN-m）：XMz.,-使自锚固系统失效的总力矩标准值（kNm）o4.1.5挂篮自重与最重悬臂梁段的结构自里比宜为030.5.且挂篮的总重量应控制在桥梁设计规定的限重之内。4.1.6挂篮几何尺寸应根据施工现场的空间确定.并应满足梁段现场施工作业的需要。顺桥向宜满足在墩顶梁上设置两台挂篮的需要。4.2荷载及组合4.2.1作用于挂篮的荷载可分为永久荷载和可变荷载。永久荷载的分项系数应取L2.可变荷载的分项系数应取1.4。4.2.2挂篮的永久荷载应包括下列内容：1新浇筑混凝土（含钢筋）自重（G）,2模板白重（G）；3挂篮承重、锚固及悬吊系统自重（G1：4栏杆、挡脚板、安全网等组成挂篮作业平台的各部分自重（G）.4.2.3挂篮的可变荷载应包括下列内容：1施工人员及设备机具荷载（Ql）；2振捣混凝土产生的振动荷载（Q）;3新浇筑混凝土对模板侧面的压力（Q3）:4混凝土人模时产生的水平方向冲击荷载（Ql）!5风荷载（Q）;6其他荷载（Q64.2.4新浇筑混凝土、钢筋的自重标准值可按现行国家标准混凝土结构工程施工规范GB50666的规定进行选取.对特殊混凝土应根据实际情况确定。4.2.5挂篮、模板及作业平台的自重标准值应根据所采用的材料类型按实际情况确定。4.2.6施工人员及机具的荷载标准值应按实际情况确定，且不应小于2.5kN/m-.4.2.7浇筑和振捣混凝土时产生的荷载标准值可按现行国家标准混凝土结构工程施工规范GB50666的规定取值。4.2.8风荷载标准值应按现行国家标准建筑结构荷载规范GB50009的规定取值。4.2.9挂篮设计应根据使用过程中在结构上可能同时出现的荷载.对强度、稳定性按承载能力极限状态进行验算.并应取基本组合进行设计：对刚度应按正常便用极限状态进行验算.并应取标准组合进行设计.其计算荷载效应组合应符合表429的规定。表429挂篮设计计算荷载效应组合Hk珊日强度、稔定性刚度挂位承承、储固及慈吊系烧G4G+G+Gi+Q+Q+Q+QG+(K+(；卜QTQ：模板及作业平行系统作业平化G1+Q+Q十QG+Q+Q+Q；例5板Qa*QiQi+Qi底篮Gi十5+Qt+Q：G,÷(行走系统1.3(Gj÷G1+5)+Q.+QG+(A+(；1+Q+Q:注：表中的”+”仅表示各项荷栽参LjiH合，而不表示代数相加.4.3材料要求4.3.1挂篮各构件钢材宜选用Q235、Q345、Q390和Q420钢.其性能应符合现行国家标准优质碳素结构钢GB/T699.碳素结构钢GB/T700和低合金高强度结构钢GB/T1591的规定。当采用其他牌号钢材时.应符合国家现行相关标准的规定。4.3.2钢材选用应根据挂篮工作环境温度对钢材性能的影响确定.并应符合现行国家标准钢结构设计标准GB50017的规定。挂篮设计时.常用材料的强度设计值应符合现行国家标准钢结构设计标准GB50017的规定；精轧螺纹钢强度设计值应按表4.3.2取值。表4.3.2精轧螺纹钢基本性能钢材牌号，级别抗拉强发(MPa)PSI178567。PSIW3O7>5PSIW37904.4承重系统4.4.1挂篮承重系统主桁架结构形式宜采用菱形、三角形等。4.4.2当采用联体挂篮施工首节悬臂梁段时.应对挂篮联体结构强度、刚度及稳定性进行设计计算。4.4.3挂篮主桁架前支点与主桁架间、主桁架各杆件间宜采用销轴连接.销孔与销轴间隙不宜大于2mm销轴端部应有防脱落机构。4.4.4在施工承载状态下.挂篮主桁架前支点设计位置应位于梁体腹板上方，挂篮主桁架前支点中心距离梁端不宜小于500mm4.4.5底篮横梁上吊点位置宜设置为可调节形式。4.5锚固及悬吊系统4.5.1挂篮主要承重吊杆宜采用Q345钢吊带，钢吊带间应采用夹板方式进行连接且连接件应具有防松脱措施。4.5.2当采用精轧螺纹钢筋做吊杆或锚杆时.应符介下列规定：1其质量应符合现行国家标准预应力混凝土用螺纹钢筋GB/T2OO65和预应力筋用锚具、夹具和连接器GB/T14370的规定。2吊杆或锚杆应按只承受轴向荷载进行设计.并应符合下式要求：ZS&.,04/何(4.5.2)式中：/.-精轧螺纹钢筋抗拉强度设计值(MPa),Sj使精轧螺纹钢筋轴向受拉的作用基本组合的效应设计值。3吊杆或锚杆应全部配置锚垫板、套双螺母。4.5.3锚固于斜面或曲面上的吊杆或锚杆应设置钢制斜垫块或采用销轴方式连接。4.6行走系统4.6.1挂篮行走轨道宜采用整体式轨道。4.6.2当位于弯道上的连续梁采用挂篮施.时其挂篮行走系统设计应满足桥面纵横坡调整的要:求。4.6.3行走轨道的锚固应符合口列规定：I挂篮行走轨道可采用接氏梁体竖向预应力筋的方式进行临时儒固：当不能利用竖向预应力筋进行锚固时，宜采川预埋件进彳j轨道临时锚固：2挂篮行走时.反扣装置的前后均应设置轨道锚固点.相邻两锚点间距不得大于Inu4.6.4挂篮行走轨道前进方向的前端应设置限位保险装置。4.6.5前滑座与轨道接触部位宜采用滚轮结构.并应设置滚轮止动装置。4.6.6反扣装置与轨道接触部位宜采用滚轮结构各个滚轮应均衡承载。4.6.7挂篮行走时.应设置防便j5保险、底篮防坠落保险及防滑移保险。4.7模板及作业平台系统4.7.1挂篮模板宜采用钢模板.外侧模和底模应减少分块。472模板结构应经过设计计算，应具有足够强度、刚度及稳定性.同时应便于制作、运输、安装及维护。4.7.3模板结构形式和几何尺寸应能满足各梁段长度及梁体截面形状变化需要。4.7.4模板与已浇筑梁段混凝土间应搭接紧密，搭接K度不宜小于IOomme4.7.5端模与侧模间宜采用侧模夹端模的连接形式。4.7.6外侧模加强背架宜采用桁架结构形式.其分节位置与模板分节位置不宜设置在同一断面ho4.7.7作业平价步行板宽度不痘4立/)0mm.护栏净高度不应小于1100mme4.7.8各作业平台间真舒辍绍陶或通道进行连通。IO5挂篮制作、安装与拆除5.1一般规定5.1.1挂篮制作和安装应符合现行国家标准钢结构工程施工规范GB50755的规定。5.1.2挂篮结构设计中.对全熔透的对接和角接焊缝质量应满足二级焊缝的要求.其他构件焊接质S:应满足三级焊缝的要求。焊缝质量的检测应符合现行国家标准钢结构工程施工质量验收规范GB50205、钢结构焊接燃范GB50661和焊缝无损检测超声检测技术、检测等级和评定GB/T11345的规定。5.1.3挂篮安装与拆除作业应对称进行。5.1.4当遇雷雨、大雾或6级以上大风等恶劣天气时.严禁进行挂篮安装与拆除作业。5.1.5挂篮安装与拆除前应编制专项施工方案，并应对作业人员进行交底，操作过程中应遵守安全操作规程。5.2挂篮制作5.2.1挂篮宜在厂内进行加工制作。预拼装前应对单个构件进行检查合格后出厂。5.2.2挂篮承重系统各构件原材料不宜进行拼接，下列构件严禁进行对焊拼接：1主桁架斜拉杆或斜拉钢带；2悬吊系统钢吊带；3其他承受拉伸荷载的重要构件。S.2.3承重钢吊带下料时。其承载方向应与板材轧制方向一致。5.2.4当承重钢吊带采用热切割方式下料时.单边应预留不小于1.5mm余量进行光顺处理。5.2.5构件加工时不宜采用手匚气割。526所有孔眼均应采用机加丁方式成孔.不得气割成孔.孔壁及销轴表面粗糙度应满足设计要求；当设计无要求时.孔壁及销轴表面粗糙度不应大于12.5m5.2.7孔的同轴度和位置、尺寸应符合设计要求各杆件、节点宜对装后整体钻孔或锋孔成型。5.2.8当加T螺栓群连接孔时.宜制作标准样板进行配钻或采用数控机床加工。529对具有转动特征的装配组件.装配后应进行检查，转动应顺畅：对有润滑要求的组件应加注润滑剂。5.2.10承重系统主桁架的尺寸允许偏差及测量方法应符合表5.2.10的要求。表5.2.IO承重系统主桁架的尺寸允许偏差及测方法口允许偏近（EE）海收方法杆件化中心跑=3.0川-一尺窝城孔位世徒0*-2.<川游你K尺测址圈度02."川游标K尺澳!质杆件全长/.十10.0川钢卷尺/址杆件敲面M用线5.0用尺相做杆件饵推后H找度CLl<>川拉线和钢直尺检壹疗曲变形Ll<XM>用拉线和钢H尺检肯5.2.11行走系统主要结构件的尺寸允许偏差及测*方法应符合表5.2.Il的要求。衰5.2.Il行走系统主要结构件的尺寸允许偏差及测方法构件名称项U允许偏捏（mm）测依勿法前支座连接法入的孔中心距=1O川钢九尺海Iht反扣装置反知轮轮壳之间间距=2.0川州企尺隅址续表5.2.11构件名称项目允许偏差mm)测5方法行走轨道敏而宽度±3.0州企尺测欲两端、中部宽度被面高度±2.0削卷尺潮址两端、中部宽度腹板中心偏移2.0海1.5m测次名曲欠高L/I(M)O处LSmW次翼绿板垂自度I(X).且不电火广3."能1.5m1-次扭曲A25(».且不应大了工"得M两端、中部注：/，为鼓面宽度:h为鼓面高度.5.2.12模板制作的尺寸允许偏差及测量方法应符合表5.2.12的要求。表5.2.12模板制作的尺寸允许偏差与测量方法项日允许偏差(mm)测城方法模板高览2.3.0MttKMtt模板K度-2.0-10.0嗣卷尺测址模板板而对角线差x<钢卷尺测/板面平整度mAlffl»=2.0钢直尺及寒尺溯M相邻面板拼缝C低差1.()平尺及塞尺潮"相邻面板拼缝间原!.o塞尺测域5.2.13构件出厂前.构件表面应进行防腐涂装处理。5.3挂篮改制5.3.1挂篮改制前应对承重主桁架进行承载能力检验.主要承重构件应进行全面外观检查对缺陷部位和焊缝应进行安全评价。5.3.2挂篮进行改制时.应有完整的图纸和设计计算书。当主桁架材质不明时.应按Q235取值计算。5.3.3当焊缝金属或母材的缺陷超过相应的质量验收标准时,应按下列规定进行修复：1焊缝焊施、凸起或余高过大.应采用砂轮或碳弧气刨清除过量的焊缝金属；2焊缝凹陷、弧坑、咬边或焊缝尺寸不足等缺陷应进行补焊；3焊缝未熔合、焊缝气孔或夹渣等.在完全清理缺陷后应进行补焊；4焊缝或母材上裂纹应采用磁粉、渗透或其他无损检测方法确定裂纹的范围及深度。确认后.应在焊缝或母材裂纹两端各50mmK度采用砂轮打磨或碳弧气刨清除裂纹再重新进行补焊。5.3.4同一部位缺陷的焊接返修次数不宜超过2次.结构受拉部位的返修不得超过2次。5.3.5当作业环境温度低于一101或焊接作业区的相对湿度大于90%时，严禁现场进行焊接作业。S.3.6当作业环境温度低于0工时.应采取加热或防护措施。对焊接接头和焊接表面各方向大于或等于钢板厚度2倍且不小于100mm范围内的母材.应加热到规定的最低预热温度.且不应低于20T后再施焊。537当承重构件需通过焊接的方式加强或加长时，焊接前应进行焊接1:艺评定。5.3.8对改制挂篮各构件.应清理干净.重新进行防腐涂装。5.4挂篮预拼装5.4.1挂篮构件在制作完成后.应对主桁架进行预拼装检验。5.4.2构件应在自由状态下进行预拼装.对拼装合格的构件应进行标识。5.4.3在工厂制作的挂篮可采用计算机模拟方法辅助预拼装。5.5挂篮安装5.5.1挂篮安装前应具备下列条件：1墩顶节段纵向预应力管道压浆完毕；2墩顶节段空间尺寸满足挂篮拼装设计需要，3墩顶节段上挂篮安装所需预留孔、预埋件已设置IE确；4到场挂篮各构件种类和数址与设计相符：5现场吊装设备满足挂篮各构件、组件吊装需要；6挂篮安装所需设计图纸资料已准备齐全：7挂篮安装所需其他器具已准备齐全。5.5.2挂篮应先安装桥面上部构件再安装桥面下部构件；当安装桥面下部构件时桥面上部构件应已锚固稳定。5.5.3挂篮各构件宜在地面安装成组拼构件后，再吊装至墩顶进行拼装。5.5.4当整体吊装挂篮组拼构件时.各吊点升降应同步。5.5.5挂篮各构件安装过程中.螺栓群的拧紧顺序应符合现行行业标准钢结构高强度螺栓连接技术规程JGJ82的相关规定。5.5.6挂篮承重系统安装应符合下列规定：1各片主桁架纵向应平齐，前后误差不应大于Iomm；2后锚点应受力均匀、锚固牢靠；3前支点和前吊点应支垫稳固；4相邻主桁架与前上横梁搁置点顶面高差不得大于IOmm；5前支点的工作平台、安全通道等构件间应紧固牢靠；6防护结构应安装牢固。5.5.7挂篮锚固及悬吊系统安装应符合下列规定：1底篮前后吊点应受力均匀.锚固牢靠:2内外滑梁的吊挂锚固应牢毒；3底篮纵梁应稳定牢固:4吊杆伸出锚固螺母长度应大于50mm；S当精轧螺纹钢作为吊杆或锚杆时.应采用塑料套管或其他绝缘材料对精轧螺纹钢进行包裹；6精轧螺纹钢的接长应使用专用连接器:7锚杆、吊杆安装完成后应进行预紧.各锚杆、吊杆受力应均衡。5.5.8挂篮行走轨道安装前应对桥面安装位置进行找平。轨道梁安装应顺直主桁架下同截面处相邻轨道顶面高差应小于5mm.轨间距误差应小于5mm。559挂篮模板及作业平台系统安装应符合下列规定：1内外模板与梁体的外观尺寸应符合设计要求；2模板拼接平整度偏差应小于Imm:3模板支架应支撑牢固；4内模背楞、对拉螺杆等应铺固牢靠；5底篮人行安全通道各构件应紧固牢靠。5.6挂篮拆除5.6.1构件拆除前.应确认已无荷载作用在挂篮上。5.6.2挂篮在最后施工节段位置原地拆除时.应按下列步骤进行：1拆除挂篮外模、内模及其承托系统；2采用整体下放或分步拆除的方式拆除底篮:3拆除承重系统主桁架：4拆除行走系统。5.6.3挂篮从最后浇筑节段位置后退至预定位置进行拆除前,应确定挂篮在已浇筑节段混凝土上的锚固装置已全部拆除。挂篮后退过程中不得与其他结构相碰。5.6.4挂篮各构件拆除过程中.应采取防止构件失稳的临时稳固措施C5.6.5挂篮各构件拆除过程中.当出现卡滞或其他无法正常拆解的情况时.严禁强行拆解.应分析原因后采取措施妥善处理。5.6.6当有多个构件连接时.应分步进行拆除，并应在拆除过程中观察构件的稳定状态，严禁同步拆除同一构件的所有连接。6挂篮使用6.1一般规定6.1.1挂篮使用前.应检查相关材质证明书、质检报告和挂篮设计计算书.安装完毕后.应全面检查安装质址.并应对挂篮进行预压.6.1.2严禁在挂篮斜拉带、各类吊杆上进行电焊作业。6.1.3挂篮的各类设备应完好.严禁超负荷工作.6.1.4同一T构两套挂篮应对称同步推进推进距离相差不得超过1m.6.2挂篮检验6.2.1挂篮安装完成后.应对挂篮后锚固装置、支点和吊杆等进行检验.各构件安装及受力应符合设计要:求.不得漏装、错装。6.2.2当挂篮构件间采用高强度螺栓连接时.螺栓预紧力应满足设计要求。6.2.3当挂篮构件间采用现场焊接方式进行连接时.焊缝质址应满足设计要求.不得出现假焊、漏焊等焊接缺陷。6.3挂篮预压6.3.1挂篮预压的荷载值应取悬皆浇筑最大节段重址的.2倍。重物应对称加载.荷栽分布宜与节段自重-致.不得集中堆载。6.3.2挂篮加载及卸载应分级进行.加载分级宜为悬臂浇筑最大节段重量的10%、50%、100%、120%。卸载分级宜为悬Yit浇筑最大节段歪量的100%、50%、10%、空载。633挂篮预压过程中应同步测屈挂篮变形.并应记录加载时间、荷通及位置。每套挂篮测址断面不应少于3个.并应合理设置测点。未经观测不得进行下一级加载。6.3.4预乐试验测址及变形值计算应符合下列规定：1挂篮安装时、调整后、预压前.应对各测点进行初始值观测:2每级预压完成后6h.应对所有测点进行观测.井应记录变形数据.确定变形结果；3最终荷载使压完成12h后.应进行观测确定标高值:24h内无变化应视为稳定.可进行卸载；4卸载完成后.应及时对测点进行末次观测，并应记录标高值；5非弹性变形的计算应符合下式要求：(6. 3.4-1)(6. 3.4-2)Aa=HuHw-I6弹性变形的计算应符合下式要求:=HwIHm式中：/1-弹性变形量（mm）,n-非弹性变形量（mm）,H,预压前测点的初始标高观测值（m）,Hw-卸载后.测点的末次标高观濯值（m）:Hun-加载完毕稳定后.测点的标高观测值（m）。635预压过程中应对挂篮进行检杳.发现异常情况应立即停止加载。并应分析原因.采取相应措施.6.3.6每级卸载完成后，应进行观测和记录.完成后方可进行卸载至F一级.6.3.7测量完成后应及时整理挂篮变形数据.应绘制挂篮各测点在不同荷载下的变形曲线.分析变形情况。6.4挂篮前移6.4.1挂篮前移可采用顶推或牵引方式，前移速度宜控制在每分钟50mmIOomm。J月6.4.2挂篮前移应先拆除模板支撑或拉杆.同步放松前后吊杆锚固.使挂篮模板脱离梁体.确保挂篮与梁体之间的约束完全解除。6.4.3挂篮在每次行走之前应对其主要构件进行检杳.并应符合下列规定：1挂篮后锚孔和吊杆孔的位置和尺寸应准确：2挂篮行走千斤顶和手拉畸芦等设备的技术性能应良好；3各类保险装置设置应完善；4挂篮与箱梁之间的约束应全部解除。6.4.4不同轨道梁上的挂篮主桁架前移应保持同步。6.4.5挂篮前移时.测量人员应跟踪观测应及时周整挂篮行走轴线偏差。6.4.6当挂篮前移完成.前后吊杆调整完毕后.应将荷载转移至支座上.不得由千斤顶长期承受施工荷载。6.5挂篮就位6.5.1挂篮前移就位后.应立即将后锚固点锁定。65.2挂篮纵向定位误差应小于20mm。6.5.3挂篮就位后应同步均衡收紧吊杆，应测址并调整模板位置及标高.并应核准中心位置及高程，校正中线。挂篮模板体系轴线偏差不应大于IOmme6.5.4挂篮施T：应控制横向偏载，偏载值不宜超过挂篮设计规定的允许值。6.5.5挂篮就位后.应对挂篮进行检查，并应符合下列规定：1后锚设备应连接牢固，2前后吊杆及横梁应受力正常；3各螺栓应拧紧。6.6挂篮维护6.6.1挂篮使用期间应加强维护.其技术性能应良好。应对下列构件进行检查：1挂篮移动用的千斤顶、手拉葫芦和钢丝绳,2挂篮各关键部位设置的保险装置、各销轴的保险销；3挂篮构件及其焊缝情况:J挂篮各部位的锚杆、吊杆。6.6.2当锚杆或吊杆发生螺纹受损、杆件弯曲等情况时.应及时进行调换。6.6.3高强度拉杆在使用过程中应采取防火、防热及防腐蚀措施.并应避免电火花、电焊等触及。6.6.4每-节段浇筑完后.应及时清除散落在挂篮上的混凝土废料。带螺纹的杆件应采取保护措施.避免混凝十散落到螺纹上凝结硬化后影响使用。6.6.5挂篮应采取防腐tp睇时学即ftPO7主梁施工7.1一般规定7.1.1主梁施工应符合现行行业标准公路桥涵施工技术规范JT(TF50和城市桥梁T程施T.与质址验收规范:CJJ2的相关要求。7.1.2墩顶梁段施丁前.应对临时固结措施的合理性、安全性及解除时间进行理论计算与分析.确定合理的施工丁序和参数。施工期间应对临时固结情况进行检查.发现异常应及时处理。7.1.3悬臂浇筑过程中.当发现梁体线形超出允许偏差时.应及时进行调整。7.1.4合龙应按设计规定的顺序进行.并应满足设计要求的受力状态和梁体线形。7.2混凝土工程7.2.1钢筋制作及安装应符合下列规定：1在进行腹板和底板钢筋安装时应将底板与腹板的钢筋连接牢固.连接方式宜采用焊接；2底板上下两层钢筋网应采用两端带弯钩的拉筋固定成一个整体:3顶板底层横向钢筋宜采用通长钢筋；4当钢筋与管道相碰时，不得切断钢筋:5纵向钢筋接头应相互错开。7.2.2当采用预制钢筋网片或骨架时.应符合下列规定：1底板和顶板的钢筋应分上下层制成网片；2腹板钢筋应制成骨架，3钢筋网片或骨架应有足够的连接强度和刚度.在吊运过程中不得松脱和变形。7.2.3内外模位置应按梁体结构尺寸、高程和施1预拱度要求进行安装。7.2.4模板安装精度应高于梁体要求精度。模板间支撑和拉结紧固件应按模板及支架结构设计要求安装混凝土浇捣过程中模板不得出现移位、变形、松动等现象。模板与施工操作平代应分开设置。7.2.5锚头垫板安装时.端面应与螺旋钢筋的中轴线和预留管道垂直.锚头垫板宜采用螺钉固定在端模板上。7.2.6箱梁底板浇筑的下料口宜设置在腹板与底板交接处。7.2.7梁段混凝土的浇筑宜采用泵送.坍落度宜控制在90mm-18()mm.并应随温度变化及运输和浇筑速度进行调整。7.2.8梁段混凝土宜采用一次浇筑.混凝土浇筑方法应符合设汁要求。当设计无要求时.应从悬臂端开始向桥墩方向浇筑.并应按所有梁段全部平面面积等高水平分层.纵横向应对称连续浇筑。7.2.9相邻标准梁段混凝土浇筑.其龄期差宜控制在Md之内。7.2.10梁体混凝土拆模时间应根据养护方式的不同、季节不同及环境变化情况确定。拆模时混凝土强度应符合设计要求；当设计无要求时.非承取模板拆模时强度不应小于2.5MPa承取结构及悬皆梁拆模时应达到100%设计强度。7.2.11主梁预应力施工除应符合现行行业标准公路桥涵施工技术规范JTG/TF50的规定外尚应符合下列规定：1预应力管道的安装定位应准确.备用管道和长束管道应采取措施保证其在使用时的有效性；2纵向预应力筋应两端同步且左右对称张拉，最大不平衡束不得超过1束；3竖向预应力筋应左右对称单端张拉，并宜从已施工端顺序进行:4竖向预应力筋宜采用两次张拉方式；S对竖向预应力孔道.压浆时应从卜端的压浆孔压人.乐力宜为0.3MPa0.4MPa且压入的速度不宜过快：6预应力筋宜采用智能张拉。7.3墩顶梁段施工73.1墩顶梁临时固结稳定力矩与倾覆力矩之比应符合设计要求，当设计无要求时.固结稳定力矩与倾覆力矩之比不应小于2。7.3.2当墩身较高或水较深时修在墩身上部设置预埋件.通过安装在预埋件上的构架来形成临时固结。7.3.3当墩顶梁临时固结采用精轧螺纹钢时.应在墩顶梁段达到设计强度后及时张拉.张拉力应经设计验算。7.3.4永久支座应在墩顶梁段底模施工前安装，并应符合下列规定：I支座的安装位置和方向应符合设计要求:2支座安装前应
