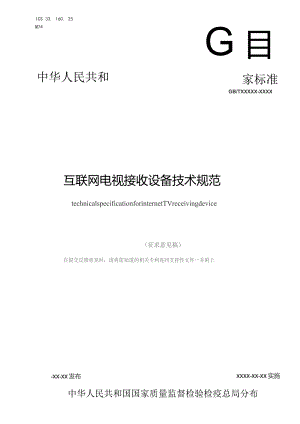

ICS 33. 160. 25M74G目中华人民共和家标准GB/TXXXXX-XXXX互联网电视接收设备技术规范technicalspecificationforinternetTVreceivingdevice（征求意见稿）在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上-XX-XX发布XXXX-XX-XX实施中华人民共和国国家质量监督检验检疫总局分布中国国家标准化管理委员会发布目次2规范性引用文件13术语和定义、缩略语14技术要求15测试方法2附录A（规范性附录）唯一性标识格式6/i刖三本标准的4.5、4.9为强制性的，其余为推荐性的。本标准按照GB/T1.1-2009给出的规则起草。本标准由中华人民共和国工业和信息化部提出并归口。本标准起草单位：国家广播电视产品质量监督检验中心、工业和信息化部电子技术标准化研究院、互联网电视接收设备技术规范1范围本标准规定了互联网电视接收设备的技术要求和测试方法。本标准适用于能够通过互联网接收广播电视等视听节目的互联网电视接收设备的开发、测试和生产，也适用于其它具备互联网电视接收设备功能的吾视频产品，包括但不限于机顶盒、电视机、投影机、显示器等产品形态。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注H期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件.IEC60050-732:2010InternationalElectrotechnicalVocabulary-Part732:ComputernetworktechnologyGB/T5465.2电气设备用图形符号第2部分：图形符号3术语和定义、缩略语3.1术语和定义下列术语和定义适用于本文件。3.1.1引导程序bootIoader是嵌入式系统在加电后执行的第一段代码，在它完成中央处理器和相关硬件的初始化之后，再将操作系统映像或固化的嵌入式应用程序装在到内存中然后跳转到操作系统所在的空间，启动操作系统运行。3.1.2预置buiIt-in在产品出厂前（出厂模式下）预先存储信息内容、安装服务组件或应用软件等内容。3.1.3固件Firmware终端上电后初始运行的写入到终端非易失性存储器上的一段软件代码,为设备提供初始的低层次的控制。互联网internet全球范围内开放的计算机网络，它提供了多种类型的通信服务，为数据包的路由指定一组通用的协议。3.1,5互联网电视接收设备internetTVreceivingdevice以电视机、显示器、投影仪等大型显示屏幕为显示设备，预置有收听收看指定视听节目源的互联网连接模块或应用软件的音视频终端设备。3.1.6大型显示屏幕Iargescaledisplayscreen显示屏幕大于及等于23英寸的显示设备。3.1.7端口镜像portmirroring在交换机或路由器上，为实现对网络的监听而将一个或多个源端口的数据流转发到某一个指定端口°注：该指定端口也称镜像端口。3.1.8第三方支付机构thirdpartypaymentOrganization与银行之间签订相关协议,能够在持卡人、银行以及最终的收款人之间完成支付流程的第三方机构。3.1.9根权限rootPriViIege根权限是LinUX或其他类UniX系统上的超级权限模式，享有根权限的进程有权利对系统的所有资源进行访问和修改。3.L10信息网络传播视听节目许可证IiCenSetotransmitaudio-visualprogramoninformationnetwork信息网络传播视听节目许可证是指从事互联网视听节目服务业务，应取得的许可证。该许可证由广播电影电视主管部门按互联网视听节目服务管理规定（国家广播电影电视总局、中华人民共和国信息产业部令第56号）向提起申请的单位颁发。3.1.11互联网信息服务业务经营许可证互联网信息服务业务经营许可证，简称ICP经营许可证。根据中华人民共和国国务院令第291号中华人民共和国电信条例、第292号互联网信息服务管理办法，国家对提供互联网信息服务实行许可证制度。ICP经营许可证是网站经营的许可证，经营性网站必须办理ICP经营许可证，否则就属于非法经营。许可证由各地通信管理部门核发。3.2缩略语MAC媒体访问控制(MediaAccessControl)ITVTD互联网电视接收设备标识(TnternetTVReceivingDeviceIdentification)4技术要求4.1设备用图形符号图形符号应符合GB/T5465.2的有关规定。在GB/T5465.2中未定义的图形符号，由产品标准规定。说明功能的文字和图形符号的标志应正确、清晰、端正、牢固，指示应正确。4.2外观和结构要求产品外观应整洁，表面不应有凹凸痕、划伤、裂缝、毛刺、霉斑等缺陷，表面涂镀层不应起泡、龟裂、脱落等。金属零件不应有锈蚀及其它机械损伤，灌注物不应外溢。开关、按键、旋钮的操作应灵活可靠，零部件应紧固无松动。4.3功能要求应支持在互联网上的音视频点播功能，所能解码的音视频格式由产品标准规定，可支持文字、图片、网页等信息内容。4.4接口要求所能支持的接口由产品标准规定。4.5ITVlD要求每台互联网电视接收设备应具备唯一的ITVn),ITwD固化在设备中，不应随用户操作、操作系统版本更新等情况而变更。ITVID应可在系统设置信息中查询。ITVID格式见附录A。4.6硬件平台安全能力要求4.6.1防非法刷机能力应提供相关机制，防止通过非官方认可范围内的手段对产品固件进行修改4.6.2安全存储区应提供用于存储私钥、ITVID、后动代码等的安全存储区。4.6.3外部存储设备安全在插入外部存储设备时，应提示用户。4.6.4外部无线连接安全通过WiFi、蓝牙等无线接口与木地设备连接时，应提示用户，并提供用户控制无线接口的手段。4.7操作系统安全要求4.7.1远程升级操作系统若有最新版本,宜提示用户进行选择性系统升级，并给出最新版本号和最新版本更新内容;若需强制升级，应提示并告知用户原因.4.7.2本地升级本地升级要求如下：a）应具备系统本地升级功能，升级操作前应提示用户进行选择性升级，并给出最新版本号和最新版本更新内容；b）应具备系统升级包完整性验证功能，当验证不通过时应中止升级过程。4.7.3恢复出厂设置应具备恢复出厂设置功能，并在恢复出厂设置操作时，给予风险提示。在恢复出厂状态后不应遗留任何用户个人数据，包括用户自行安装的应用、应用数据、自动登录信息等。4.7.4根权限操作系统根权限不应对应用层开放。4.8应用软件安全要求应用软件安全要求如下：a）预置应用应明示所用权限，并应可由用户选择关闭权限:b）若允许安装第三方应用，在安装时应提示风险并给出所用权限，安装后应可由用户选择关闭权限。4.9信息内容安全要求信息内容安全要求如下：a）不应预置法律法规禁止的信息内容（包括但不限于预置图片、文字、菜单、音视频、应用等）：b）连接的互联网电视集成平台应具备互联网电视集成业务牌照：c）连接的经营性互联网网站应具备互联网信息服务业务经营许可证；连接的非经营性互联网网站应经备案：d）连接的互联网视听节目服务网站应具备信息网络传播视听节目许可证。4.10支付安全要求若提供付费服务需用户进行支付时，应符合下列规定：a）应采用由国家指定的金融机构和合法第三方支付机构提供的安全支付接口。b）在用户进行支付操作时，应能提示所接入支付机构的名称。5测试方法5.1测试条件5.1.1测试用标准大气条件温度：15*C35°C°相对湿度：25%75%。气压：86kPa106kPa,5.1.2测试用电源条件电源：220x(l±10%)V,50×(1±2%)Hz。5.1.3被测样品状态设置被测样品处于出厂设置状态.若不处于出厂设置状态，应恢复出厂设置状态5.2外观和结构检查用目测法和有关检测工具进行外观和结构检查，应符合4.2的要求。5.3功能测试5.3.1视频点播功能测试5.3.1.1测试条件具备IOMbPS及以上的专用网络带宽。本测试中所使用交换机、无线路由器均处于正常工作状态，满足被测样品声明的进行视频点播所需的最低条件。交换机需具备端口镜像功能。本测试中所使用以太网络分析设备可为专用的以太网络分析仪或以太网络封包分析工具。5.3.1.2测试步骤视频点播功能测试系统如图1所示：图1视频点播功能测试系统视频点播功能测试步骤如下：a)将交换机接入互联网；b)在交换机镜像端口接入以太网络分析设备；C)若被测样品具备有线网络接口，则将被测样品与交换机连接;d）参考说明书，使用被测样品中的视频点播应用，随机选择其中一个视频进行点播操作；e）若视频正常播放（无马赛克、卡顿等异常情况），则判断为"符合要求”；f）若视频不正常播放（有马赛克、卡顿等异常情况但可以播放），则判断为"符合要求"，需记录异常情况，并记录以太网络分析设备中给出的当前网络情况；g）若视频无法播放，记录以太网络分析设备中给出的当前网络情况，并再随机选择其他不多于4个视频进行点播操作；h）若其中有视频能正常播放（无马赛克、卡顿等异常情况），则按步骤（e）进行：i）若其中有不正常播放（有马赛克、卡顿等异常情况但可以播放），则按步骤（f）进行:j）若4个视频都无法播放，则判断为"不符合要求”，并记录以太网络分析设备中给出的当前网络情况：k）若被测样品具备无线网络接口，则将无线路由器与交换机连接，重复e）j）步骤：D若被测样品不具备有线和无线网络接口，则判断为"不符合要求"。5.3.2视频解码功能测试视频解码功能测试步骤如下：a）若被测样品可接入外部存储设备，D将视频内容存储在外部存储设备中：2）将外部存储设备接入被测样品:3）使用企业预置的视频播放器，对声明支持的视频格式进行解码播放；4）查看是否能正常播放，若能正常播放则判断为“符合要求”，否则为“不符合要求"。b）若被测样品不可接入外部存储设备，1）由企业指定视频内容读取方式，对声明支持的视频格式进行解码播放；2）查看是否能正常播放，若能正常播放则判断为"符合要求”，否则为"不符合要求"。5.3.3音频解码功能测试音频解码功能测试步骤如下：a）若被测样品可接入外部存储设备，D将音频内容存储在外部存储设备中；2）将外部存储设备接入被测样品；3）使用企业预置的视频播放器，对声明支持的音频格式进行解码播放；4）查看是否能正常播放，若能正常播放则判断为"符合要求”，否则为"不符合要求"。b）若被测样品不可接入外部存储设备，O由企业指定音频内容读取方式，对声明支持的音频格式进行解码播放；2）查看是否能正常播放，若能正常播放则判断为"符合要求"，否则为"不符合要求"。5.4接口测试依据产品标准，查看是否具备产品声明支持的接口。若声明接口均支持则判断为"符合要求"，否则为“不符合要求"。5.5ITVlD测试在操作系统设置信息中读出被测样品的ITVID,若该ITVlD符合附录A规定的格式，则判断为"符合要求”，否则为"不符合要求"。5.6硬件平台安全测试5.6.1防非法刷机能力测试防非法刷机能力测试步骤如下：a）由企业提供防止非法刷机能力的声明；b）若声明是基于软件实现防非法刷机能力，则判断为“不符合要求”；C）采用企业指定刷机工具，对引导程序进行修改后不能继续刷机，则判断为"符合要求"，否则为"不符合要求”。5.6.2安全存储区测试安全存储区测试步骤如下：a）由企业提供具有安全存储区的声明；b）通过企业声明，参考相关材料，判断是否具有安全存储区，若有则判断为"符合要求”，否则为"不符合要求"。5.6.3外部存储设备安全测试外部存储设备安全测试步骤如下：a）等待开机后进入稳定的界面：b）插入产品所支持的外部存储设备；c）查看在外部存储设备插入后是否提示用户有外部存储设备接入，若是则判断为"符合要求”，否则为“不符合要求"。5.7操作系统安全测试5.7.1远程升级测试系统远程升级测试步骤如下：a）将被测样品连接入互联网：b）检查有无升级提示，若有升级提示信息且信息中包含升级后版本号信息和是否升级选项，并能正确升级，升级后的软件版本号已经更新为所提示版本号，则判断为"符合要求”，否则为“不符合要求"：c）若有升级提示信息且信息中包含升级后版木号信息但不具备升级选项，应提示用户强制升级原因，并能正确升级，升级后的软件版本号己经更新为所提示版本号，则判断为“符合要求”，否则为"不符合要求"：d）若无升级提示，则手动检查有无版本更新：e）经检查若有版本更新，则进行升级操作，并重复（b）'（c）步骤：f）若无版本更新，则由企业提供协助升级，并重复（b）（e）步骤。5.7.2本地升级测试5.7.2.1本地升级功能测试本地升级功能测试步骤如下：a）若不具备本地升级功能，则判断为"不符合要求"；b）若具备本地升级功能，则将企业提供的比当前系统更新的完整升级包存储在内部或外部存储设备中;c）采用上述升级包进行本地升级操作，检查有无升级提示，若有升级提示信息且信息中包含升级后版本号信息和是否升级选项，并能正确升级，升级后的软件版本号已经更新为所提示版本号，则判断为"符合要求”，否则为“不符合要求”.5.7.2.2系统升级包完整性验证功能测试系统升级包完整性验证功能测试步骤如卜：a）对企业提供的比当前系统更新的完整升级包进行裁剪使其不完整，并存储在内部或外部存储设备中：b）采用裁剪的升级包进行本地升级操作，若系统升级无法进行或中止，则判断为"符合要求”，否则为“不符合要求”。5.7.3恢复出厂设置测试出厂设置测试步骤如F：a）查看有无出厂设置:b）进行出厂设置操作，查看有无风险提示：c）若有出厂设置且在进行出厂设置操作时有风险提示信息，且出厂设置后没有遗留用户自行安装的应用、应用数据、自动登录信息等任何用户个人数据，则判断为"符合要求”，否则为“不符合要求"。5.7.4根权限测试根权限测试步骤如下：a）由企业提供系统最高权限限制的声明:b）根据企业声明，参考相关材料，判断是否对根权限进行限制，如有则判断为"符合要求"，否则为“不符合要求”。5.8应用软件安全测试应用软件安全要求如下：a）预置应用应明示所用权限，并应可由用户选择关闭权限；b）若允许安装第三方应用，在安装时应提示凤险并给出所用权限，安装后应可由用户选择关闭权限。5.8.1预置应用测试检查预置应用是否明示所用权限并可由用户选择关闭权限，若是，则判断为"符合要求”，否则为"不符合要求"。5.8.2第三方应用测试第三方应用测试步骤如下：a）按企业提供方式进行第三方应用安装操作；b）若在安装时给出风险提示和应用所用权限，且安装后用户可选择关闭应用的权限，则判断为"符合要求”，否则为"不符合要求"。5.9信息内容安全测试信息内容安全测试步骤如下：a）对被测产品的本地信息内容（包括但不限于预置图片、文字、菜单、音视频、应用等）进行遍历检查，确认其是否包含国家法律法规禁止的内容，若无，则判断为“符合要求”；否则为“不符合要求”：b）对被测产品进行检查，确认其连接的互联网集成平台是否经主管部门批准，若是，则判断为“符合要求"，否则为"不符合要求”：c）对被测产品进行检查，确认其连接的经营性互联网网站是否具备互联网信息服务业务经营许可证，连接的非经营性互联网网站是否经备案，若是，则判断为"符合要求”，否则为“不符合要求”：d）对被测产品进行检查，确认其连接的互联网电视提供商是否具备互联网视频许可证，若是，则判断为"符合要求”，否则为"不符合要求”。5.10支付功能测试若预置应用或功能提供付费服务需用户进行支付时，按如卜一步骤测试：a）操作提供付费服务预置应用或功能；b）查看是否提示所接入支付机构的名称：c）判断该支付机构是否为中国人民银行许可的金融机构和合法第三方支付机构：d）如给出所接入支付机构名称，且该机构是中国人民银行许可的金融机构和合法第三方支付机构，则判断为"符合要求”，否则为“不符合要求”。附录A（规范性附录）ITVID格式ITVID由企业标识+MAC地址+产品类型标识组成，共19个字符。企业标识共4个字符，为大写字母；VAC地址共12个字符，由16进制数字表示；产品类型标识共3个字符，为大写字母。企业标识由企业提供经ITvID管理机构认可；MAC地址可使用有线网络MAC地址或无线网络MAC地址，首选使用有线网络MAC地址；类型标识DSJ表示产品为电视机类型，JDH为机顶盒，TYJ为投影机，XSQ为显示器，XXX为其他类型。ITVID格式如图A.I所示：类型标识（3位字符）MAC地址32位字符）企业标识（4位字符）图A.1ITVlD格式
