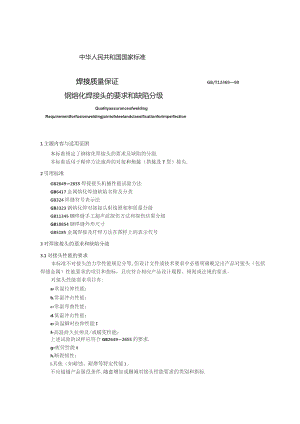

中华人民共和国国家标准焊接质量保证GB/T1246990钢熔化焊接头的要求和缺陷分级QualityassuranceofweldingRequirementforfusionweldingjointofsteelandclassificationforimperfection1主题内容与适用范困本标准规定了钢熔化焊接头的要求及缺陷的分级.本标准适用于帽焊方法施焊的对接和角接（搭接及T型）接头.2引用标准GB26492655焊接接头机械性能试验方法GB6417金属熔化焊缝缺陷名称及分类GB324焊缝符号表示法GB3323钢熔化焊对接接头射线照相和质量分级GB11345钢焊缝手工超声波探伤方法和探伤结果分级GB10854钢焊缝外形尺寸GB5185金属焊接及纤焊方法在图样上的表示代号3对焊接接头的要求和缺陷分级3.1对接头性能的要求本标准不对接头的力学性能规定分等,但设计文件或技术要求中必殖明确晚定出产品对接头（包括焊缝金属）性能要求的项目和指标，且应符合相应产品设计现程、规则或法规的要求。对接头性能耍求项目有:a常温位伸性能；b.常温冲击性能；c常温弯曲性能；d.低温冲击性能；e高温瞬时拉伸性能If高温持久拉伸及/或蠕变性能；上述试验的试样应符合GB26492655的要求.g疲劳性能th.断裂韧性；i.其他（如耐蚀、耐磨等特定性能）.不应超越产品服役条件.随意增加或删减对接头性能要求的类别和指标.32接头外观及内在够陷分级国家技术监督局1990-09-08批准1991-100l实施本标准对钢熔化焊接头外观及内在缺陷作出了分级规定，见表。这一分级可供产品制造及焊接工艺评定时质量验收选用。在特殊情况下,可经商定采用与本标准不同的规定,这必须在设计及制造文件中说明.本标准缺陷名称及代号符合GB6417的规定。4缺陷评级依据4.1凡已有产品设计规程或法定验收规则的产品，应遵循这些规定,换算成相应级别。4.2对没有相应规程或法定验收规则的产品，在确定评定级别时应考虑下列因素。4.2.1载荷性质a.静载荷；b.动载荷；c.非强度设计（刚性设计的构件以变形为限值,一般情况下强度裕度均较大）。4.22服役环境a.温度；b介质；。.湿度；d磨耗。4.23产品失效后的影响a.能引起爆炸或泄漏而引起严重人身伤亡并造成产品报废等经济损失；b.造成产品损伤且由停机要造成重大经济损失；c.造成产品损伤但仍可运行,待检修时再处理。4.2.4选用材质a.相对产品要求有良好的强度及韧性裕度；b.强度裕度虽然不大,但韧性裕度充足；c.高强度、低韧性；&焊接材料的相配性。425制造条件a.焊接工艺方法:b.企业质量管理制度；c.构件设计中焊接可达性:d检验条件；e.经济性.对技术要求较高但又无法实施无损检验的产品，必须对焊工操作及工艺，实施产品适应性模拟件考核,并明确规定焊接工艺实施全过程的监督制度和责任记录制度.5缺陷检验5.1外观检验及断口宏观检验使用放大镜的放大倍数应以五倍为限。也可以磁粉或渗透检验方法进行检验。52无损检验应符合GB3323或GB11345标准的规定。5.5在确定缺陷性质和尺寸及部位时,可能要使用多种检验方法。6标志e.凡应用本标准缺陷规定分级要求者,可在图样上直接标注本标准号及分级代号以简化技术文件内容.6*2P那:例6.2.1用手工焊封底的埋弧焊缝,缺陷要求，除咬边按本标准川级外其余均按本标准H级.标志见图1.111/12/GHT I249 <5OHlt)图16.2.2用手工焊焊接的对称角缝,焊脚尺寸6mm相同焊缝N条.缺陷要求IV级，标志见图2。K /1L1/N 条'gbt12469R 虢图2缺陷分级缺陷名你GB6417代号Wf陷分级rIIIW焊缝外形尺寸按选用坡口由焊接工艺确定只需符合GB10854或产品相关规定要求，本标准不作分级规定未焊满（指不足）设计要求511不允许E02+002d且1mm每IOQInE焊缝内缺Pg总长25mm02+Q.04d且2mm每100Em焊健内缺陷总长25mm根部收缩5155013不允许0.Z+0.02d且鼻0.5mm0.2÷0.02<5且<1mm0.2+0.04且2mm长度不限咬边50115012不允许"0÷05d且&05mm连续长度l。0mm且焊缝两侧咬边总长IO%焊缝全换0.I6且1mm长度不限裂纹100不允许弧坑裂饺104不允许个别长5mm的加琉裂纹允许存在电死擦伤601不允许个别电弧擦伤允许存在飞溅602清除干净续表缺陷名称GB6417代号缺陷分级IIlI11IV接头不良517不允许造成缺口深度0.OS且&0.5mm每米焊缝不得超过一处峡口深0.1<51mm米焊缝不得超过一处焊痛506不允许未焊透（按设计焊缝厚度为准）402不允许不加垫单面焊允许值15%<5且1.5mm每100mm焊缝内缺陷总长&25mm0.1<5且2.Omm每100mm焊缝内缺陷总长&25mm表面夹液300不允许深&0.1d长0.36且10mm深0.2d长&0.56且20mm表面气孔2017不允许每50mm焊缝长度内允许直径0.33且&2mm的气孔二个孔间更>6倍孔径每50mm长度焊缝内允许直径0.43且3mm气孔二个孔距>6倍孔径角焊缝厚度不足（按设计焊缝厚度计）不允许0.3+0.05J且1mm每100mm焊缝长度内缺陷总长度25mm0.3+0.05(J且2mm每100mm焊缝长度内缺陷总长&25mm角焊缝焊脚不对称2>512差值1+0.12÷0.152÷0.2"-设计焊缝有效厚度内部缺陷GB3323I级GB332311级GB3323Il级不要求GB113451级GB11345Il级注：除注明角焊缝缺陷外其余均为对接、角接焊缝通用.D咬边如经磨削修整并平滑过渡则只按焊缝最小允许厚度值评定.2）特定条件下要求平缓过渡时不受本标准规定限制（如搭接或不等厚板的对接和角接组合焊缝）.附加说明：本标准由全国焊接标准化技术委员会提出.本标准由哈尔滨焊接研究所归口。本标准起草人郭寿汾、姬文晶、朴东光.
