TB 10417-2018 铁路隧道工程施工质量验收标准.docx

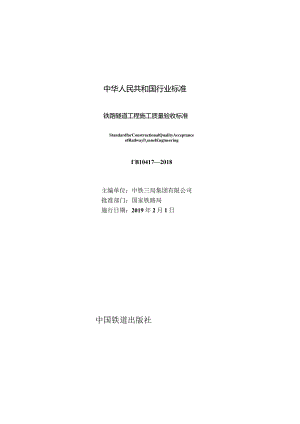

中华人民共和国行业标准铁路隧道工程施工质量验收标准StandardforConstructionalQualityAcceptanceofRailwaylnnelEngineeringB104172018主编单位：中铁三局集团有限公司批准部门：国家铁路局施行日期：2019年2月1日中国铁道出版社2019年北京一一刖百本标准是在原铁路隧道工程施工质出验收标准TB10147-2003的基础上充分吸纳圻建铁路的建设、运营经验修订而成的.本标准修编过程中遵循铁路建设发展和新形势下铁路工程建设理念,优化铁路工程质量控制验收体系;引入质量检测先进技术和手段突出质量控制关键环节;总结铁路隧道.工程质量验收经验,借鉴国内外行关标准及T程验收通行做法.适当筒化验收程中.本标准共分15章主要内容包括:总则,术语.基本规定，原材料、构配件和半成品，加固处理，洞口及明洞(棚洞)程.洞身开挖,支护.衬砌,防水和排水.辅助坑道，附属设施.明挖隧道盾构(TBM)隧道,隧道单位工程质量合验收,另有6个附录。本次修订主要内容如下：】明确r铁路展道施工应用新技术、新工艺,新材料、新设备的验收要求,增加了环保、水保工程与主体工程同时设计、同时施工和同时验收的要求.2.调整检验批、分项、分部、单位T.程的划分原则和规模.增加明挖隆道、盾构(TBM)隧道按单位工程进行验收.原材料、构配件和半成品的检验不纳人检脸批:增加隐蔽工程及重要工序检森留存影像资料耍求;明确了检验批中一般项目的检验合格条件。3新增"原材料、构配件和半成品”章节,对原材料和构配件的进场验收统管理,提出了验收频次要求.明确工厂化生产的半成品和构配件质量验收要求.规定了信息化追踪管理相关内容.54.新增“加固处理.'章节，包括地表注浆、隧底加固班验收内容.5.强调洞口加ISl防护措施的验收要求,突出了对洞门结构、洞口防排水等工程实体的验收6.调整了洞身开挖验收内容.突出了开挖成形断面的验收要求强谢了对隧道洞周岩溶等不良地质情况探测的验收要求C7.增加了水平旋喷桩验收内容，规定了支护结构实体的验收要求,优化了锚杆、钢筋网、钢架等的验收内容,调整了喷射混凝f.的检验数届和方法.8.翊整了“衬砌”章节验收单元,按衬砌部位进行划分,强调了衬砌实体工程的断面、强度、酎久处、密实度的质量验收.9.增加了检在井、保温排水沟、泄水洞、隆帐排水沟等相关内容的验收要求强调了防水板搭接、焊接等环节的检验内容。10.强调了辆助坑道1封闭和与正洞交叉Il的验收.调整了辅助坑道开挖验收桢次.11增加了疏散救援设施、附属洞室、综合接地验收内容,规定了综合接地体及弃渣场容量:、防污染、绿化和复垦的验收内容。12.增加了"明挖碰道”章节.包括地卜连续堵、钻孔灌注桃、钢筋混凝上支撑、钢支撑、基坑开挖、桩间网喷混凝上.、上钉墙、锚杆（索）、地基处理,混凝十空层、衬砌结构、防排水和基坑阿填等验收内容。13.增加了“盾构（TBM）酸道"章节包括始发、接收洞（井人管片预制、管片安装、同步注浆、二次注浆、豆砾石填充及注浆、管片防水等验收内容。M.调整r单位工程质量综合验收内容，优化r核武方法和数量.在本标准执行过程中，缶望各单位结合工程实践认真总结经验.积累资料.如发现需要修改和补充之处.清及时将意见及有关资料寄交中铁一局集团为限公司（成都市通锦路16号，邮政编码610032）,并抄送中国铁路经济规划研究院市限公司（北京市海淀区北蜂窝路乙29号.邮政编码：100038）.供今后修订时参考。本标准由国家铁路局科技与法制司负责解释.主编单位：中铁二局集团有限公司.参编单位：中铁一局集团有限公司.主要起草人:钟友江、刘世杰、林传年、马辉、李庆生、何勇华、张钧昱、黄国庆、崔建勋、高存成、吴建和、汶文钊、赵克孝、王浩、王晓勇、张超彦、代忠权.主要审查人:许和平、马志富、刘燕、刘蜘、罗洪戈、柳堀利、杨亚伟、刘向东、余璃、杨鹤健、薛呷、张翠兵、田四明、张民庆、刘俊成、石新桥、代海明、马伟斌、汪发根、何志勇、货逢汴、袁雪娥、唐玉国、艾强、陈唯一、徐慈纯、黄双林、赵东平、王丽庆、李汶京、陈文义、杨会军、王毅军、商崇伦、王利民、格瓦苏荣。本标准的历次版本发布情况:铁路隧道T程质量检验评定标准TBJ417-87；TB10417-98；铁路隧道T程施T质尿验收标准TBIo4172003.目次1总则I2术语23基本规定531一般规定53.2验收单元划分73.3验收内容和要求83.4验收程序和组织104原材料、构配件和半成品114.1般规定114.2支护材料114.3防排水材料124.4构配件和半成品155加固处理185.1一般规定185.2地表注浆加固185.3隧底加固桩196洞Il及明洞（棚洞）工程206.1殷挑定206.2洞Il开挖206.3明洞（棚洞）结构216.4洞口端翼墙及挡土墙226.5回填236.6洞口及明洞边仰坡防护246.7洞门检杳设施24257洞身开挖7.1一般规定257.2开挖258支护278.1一般燃定2782管棚278.3超前小导管288.4水平旋喷桩298.5超前预注浆308.6喷射混凝上308.7钢筋网318.8系统锚杆328.9钢架339衬砌349.1一般规定349.2仰拱（底板）和填充349.3拱墙衬砌369.4回填注浆3810防水和排水3910.1一般现定3910.2洞口防排水3910.3防（排）水层4010.4涂料、喷涂防水层4210.5施工缝4210.6变形缝4310.7排水百管4410.8洞内排水沟（管）4410.9检直井4610.10泄水洞47104710.11催底深埋排水沟10.12注浆防水481】辅助坑道49H.1一般规定4911.2开挖4911.3辅助坑道"及其封闭4912附属设施5112.1一般规定5112.2通风土建I：程5212.3疏散救援设施5312.4电缆槽5412.5附属洞室5512.6综合接地5512.7弃渣场5613明挖隧道5713.1-般规定5713.2地下连续墙5713.3支撑结构5913.4基坑开挖6013.5混凝土垫层6114盾构(TBM)隧道6314.1一般规定6314.2管片安装6314.3同步注浆6514.4二次注浆6514.5TBM豆砾石充填及注浆6614.6管片及接缝防水6615雄道单位工程质量综合验收68附录A隐藏丁程和重要丁序影像资料留存要求70附录B隧道分部、分项工程划分和检验批检验项目72附录C检验批质量验收记录80附录D分项工程质量验收记录81附录E分部工程质量验收记量82附录F单位工程质量验收记录83本标准用词说明871总则i.o.i为加强铁路随道工程施工质量管理统一验收要求，制定本标准。1.0.2本标准适用于新建和改建设计速度为200km/h及以卜铁路隧道T程施T.质量验收.1.0.3铁路隧道工程建设各方应执行国家法律法现及相关技术标准.按设计文件进行施工,满足工程结构安全、耐久性能及使用功能要求.1.0.4铁路隧道工程建设各方应建立健全质量:保证体系，对工程施工质眼进行全过程控制,加强对进场检验及隐敲工程、美键工序的质酸脸收.每道T序完T后应检行施T质依,并形成记录.1.0.5铁路隘道工程应采用先进、成熟、科学的检测手段对工程实体进行检测.并将检测结果纳入竣I：文件。1.06铁路隧道工程各类质量检测报告、检在验收记录和其他工程技术资料应按有关规定编制，并应股行责任人签字确认制度.1.0.7铁路隧道工程涉及的环境保护、水土保持等工程应与主体工程同时设计、同时施工和同时验收.1.0.8铁路隧道工程施工中所采用的工程技术文件和承包合同文件等对施工质量的要求不得低于本标准的规定，当高于本标准时应按T程设il文件和合同文件要求验收。1.0.9本标准未涉及的新技术、新工艺、新设备、新材料,其施工质量验收应符令设计和相关标准的规定。1.0.10本标准应与现行铁路混凝土T.程施T质后验收标准TB10424It套使用.1.0.Ii铁路隧道工程施工质量的脸收除应符合本标准外，尚应符合国家现行有关标准的规定.2术语2.0.1I：程施I：质量constructionqualityofworks反映T程施T过程或实体满足相关标准规定或合同约定的要求,包括其在安全、使用功能及其在耐久性能、环境保护等方面所有明显和隐含能力的特性总和。2.0.2检验inspection对检验项目的特征、性能进行景测、检查、试验等.并将结果与标准规定要求进行比较,以确定每项性能是否合格所进行的活动，2.0.3避场检验siteinspection对进人施工现场的原材料、构配件、半成品、设备等按相关标准的规定进行检验并对其质«t、现格及型号等是否符合要求做出确认的活动。2.0.4抽样检验samplinginspection按照规定的抽样方案.随机地从进场的原材料、构配件、半成品、设备或工程检验项口中.按检通批抽取一定数量的样本所进行的检验32.0.5计数检验inspectionbyattribuies通过确定抽样样本中不合格的个体数量，对样本总体质量做出判定的检验方法。2.0.6计量检验inspectionbyvariables以抽样样本的检测数据计算总体均值、特征值或推定值.并以此判断或评估总体质量的检验方法.2.0.7见证检验witnessinspection监理单位或建设单位见证施工单位按照有关规定从施工现场随机抽取试样,送至尽备相应资质的检测机构进行检验的活动。22.0.8平行检验parallelinspection监理单位或建设单位按照有关规定从施工现场随机抽取试样,送至具备相应资质的检测机构进行检验的活动.2.0.9实体检测entitytesting对已经完成施T.作业的工程,通过无损检测等方式,对实体结构的质量:进行检测的活动.2.0.10脸收acceptance在施工单位自行检查工程质量合格的基础匕由工程质量验收责任方组织.工程建设相关单位参加.对检脸批、分项、分部,单位工程及除蔽工程的质量进行抽样检验对技术文件进行审核.并根据设计文件和相关你准以书面形式对工程质量是否达到合格做出确认.2.0.11质量综合验收OVerallqualityacceptance在检验批、分项、分部工程质量脸收合格的基础上，对单位工程的质量控制资料、实体质量以及外观质依进行的核行及验收。2.0.12工序constructionprocedure施工过程中,具有相对独立特点的作业活动.或由必要的技术间歇或停顿分割的作业活动,它是施工过程的基本单元.2.0.13检验批inspectionlot按同一生产条件或按规定的方式汇总起来供抽样检验用的，由定数届样本组成的检验体.2.0.14主控项目criticalitem工程中对安全、节能、环境保护和主要使用功能起决定性作用的检验项目.2.0.15般项目generalitem除土控项日以外的检验项目.2.0.16半成品Semi-manufactures指在工厂内经过一定生产过程并已衿验合格，用于隧道工程结构的中间产品.2.0.17超挖OVerbreak隧道实际开挖断面人于设计开挖断面的部分。2.0.18欠挖Underbreak隧道实际开挖断面小十设计开挖断面的部分。2.0.19预注浆advancedgrouting在隧道开挖前.为了固结围岩、填充电隙或堵水而沿若开挖面或拱部进行的注浆.2.0.20回填注浆backfillinggrouting在衬砌完成后.为填充村砌与用岩之问的空隙面进行的注浆。2.0.21预留变形届CXCCSSclearanceorCambCr为充分发挥围岩自承作用.容许初期支护和围岩有一定量的变形,而将设计开挖断面作适淀木的颅留鼓.3基本规定3.1一般规定3.1.1铁路隧道工程fife工现场质量管理应有相应的l工技术标准、健全的质量管理体系、施工质量检依制度和综合施，质量水平评定考核制度。建设单位应对施工、监理单位质址管理体系和制度进行检查.31.2铁路隧道工程施L应加强JI场标准化管理和过程控制。3.1.3铁路隧道工程施工质量控制应符合下列规定：1工程采用的原材料、构配件、半成品和设备应按本标准及国家现行有关标准的规定和设计文件要求进行进场检验.不合格的不得用于工程.2各工序应按施工技术标准及设汁文件要求进行质量控制，粽道工序完成后,施T单位应进行测试或检查，并形成记录.相关专业接口工序的检脸应经监理工程师检查认可.未经检查或经检食不合格的不得进行下道工序施工.3工序施工过程中所进行的测试或试验应符合相关技术标准和本标准的规定.4除蔽I程覆盖前应按国家法律法规和本标准要求全数检合并形成记录,经监理工程帅检会认可后才能进行下道工序施.SI程施I完成后应进行实体质量和外观质量检查并形成记录。3.1.4铁路隧道工程施质减验收应符合下列规定：1工程质量验收均应在施工单位自检合格的基础上进行。2参加T程能T质最验收的各方人员应具备相应的资格.53工程施工质量验收应包括实体质量检套、观感质最检套、质量保证资料检查等内容.4对涉及结构安全、环境保护和主要使用功能的试块、试件及材料,应在进场时或施JI中按规定进行平行检验或见证检验，5院蔽T程在覆盖前应由施T单位通知监理单位进行验收.并应形成验收文件。验收检森应按附录A的要求留存影像资料.6单位工程以及涉及结构安全、环境保护和使用功能的建要分部工程在验收前按规定进行抽样检验.7I：程外观质量应由验收人员现场检查,并共同确认。3.1.5铁路磋道工程应有齐全、良实、系统、完整的施工原始记录、试验检测数据、质量检验结果等质量保证资料.质垃保证资料应包括下列主要内容：1所用原材料、构配件、半成品和成品质量检验结果.2材料配比、拌和加工控制检验和试验数据。3蹲蔽工程检查记录.J各项质量控制指标的试验记录和质证检验汇总图表。5施工过程中遇到的非正常情况记录及其对工程质量的影响分析资料.6施工过程中发现的质fit缺陷，经处理补救后，满足质量:要求的技术资料.3.1.6工程施工质量验收合格应符合下列要求：1符合T.程设计文件的要求.2符合本标准和相关脸收标准的规定。3.1.7本标准对铁路隧道T.程+的验收项目未做出相应规定的，应由建设单位组织监理、设il、施工等相关单位制定专项验收要求，涉及安全、环境保护等项目的专项验收要求应由建设单位组织专家论证.3.1.8符合卜列条件之一时.可调整进场检验频次、试验数量，调整后的进场检验方案应由施T单位编制，并报监理单位、建设单位6审核确认.1同一项U中由相同单位施工的多个单位工程,使用同一生产厂家的同品种、同规格、同批次的材料、构配件、半成品、设备。2同一施工单位在现场加工的半成品、构配件用于同一项U中的多个单位工程。3在同一项Il中,tl对同一抽样对象已有检验成果可以重复利用。4来源稳定R连续三批均一次检验合格的产品.3.2验收单元划分3.2.1铁路隧道I.程施I质量脸收应按单位工程、分部程、分项工程和检验批划分.3.2.2单位工程可按一个完整工程、一个施工标段或一种罐工方法的施工应附划分并按下列原则确定：1一座随道及其辅助坑道宜作为一个单位工程.2双洞隧道应分别划分为个单位工程，联络通道可根据施工组织情况划入其中一座隧道.3长隧道和特长隧道可按施工标段划分为若干个单位工程.4明挖法、盾构（TBM）法施工的隧道区段可按单位工程进行验收.323分部工程可按单位工程的个完整部位确定，当分部工程较大时可按主要结构、材料及旅T阶段划分为若干个子分部T.程.3.2.4分项工程可按主要结构、工种、工序、材料、施工工艺等进行划分。3.2.5检验批可根据睡,质量控制和验收的需要,按施I段、T程量等进行划分。3.2.6原材料、构配件、半成品、设备等应按进场批次进行检验。属于同一工程项"且同期施工的多个单位工程对同一厂家生产的同批次原材料、构配件、半成品、设备等.可统一进行脸收，73.2.7储道工程的分部、分项工程和检验批的划分可参照附录B.3.2.8施工前.应由施工单位结合工程特点制定分项工程和检验批的划分方案并由监理单位审批.建设单位济案.本标准未涵盗的分部、分项T程和检验批，可由罐设单位组织监理、施T.单位协商确定.3.3嘛收内容和要求3.3.1检验批的质量验收应包括如下内容：1实物检簧:在工序、隐蔽r程质量检验的基础上按木标准现定抽样检查实体质量、外观质量.2资料检森：核件施工原始记录、试验检测数据、质后检验结果等质量保证资料.3.3.2检验批质后脸收合格应符合下列规定：1在控项目的质员经抽样检验全部合格.2般项H的质量经抽样检验应合格。当采用计数抽样检验时,除本标准各章有专门规定外,其合格点率应达到80%及以上且不得有严重缺陷不合格点不得集中.3应具有完整的隐蔽工程质量检验记录,重要工序应具有完整的罐1操作记录.4涉及结构安全和主要使用功能的工程实体质闿抽样检验结果应符合相应规定.5外观质量验收应符合要求C33.3分项工程质证验收合格应符合下列规定：1所含检玖批均验收合格.2所含检验批的质量验收记录完整。3涉及结构安全和主要使用功能的抽样检验结果应符合相应规定。3.3.4分部T.程质麻验收合格应符合下列规定：1所含分项工程均验收合格.2质量控制资料完整。3涉及结构安全和本要使用功能的抽样检验结果应符合相应观定.3.3.5单位T程质后验收2格应符合下列规定：1所含分部工程均验收合格.2质量控制资料完整C3工程实体质量和主要功能应符合设计要求和相关标准的规定。4工程实体外观质房验收应符合要求。3.3.6隧道工程施工质量验收记录可按卜列规定填写：I检验批质量验收id录可按附录C填写.主控项目应详细填写,一般项目可仅填写检套验收结论.2分项工程质量验收记录可按附录D填写。3分部工程质t验收记录可按附录E填写.J单位工程质证验收i己录、单位工程质量控制资料核查记录、实体质量和主要功能核会记录、外观质量检查记录应按附录F填写.3.3.7当工程施工质量不符合规定时,应按下列烷定进行处理：1经返工或返修的检验批,应币:新进行验收.2经有资质的检测机构检测鉴定能够达到设计要求的检验批应予以验收.3经返修或加固处理的分项、分部工程.满足安全及使用功能要求时.可按技术处理方案和协商文件的要求予以验收.338JI程质敏控制资料应齐全完整，当部分资料缺失时,应委托有资质的检测机构按有关标准进行相应的实体检验或抽样试验.3.39通过返修或加固处理仍不能满足结构安全和使用功能要求的分部T程及单位T.程,严禁验收.34验收程序和组织3.4.1检验批应由监理工程师组织施工单位专映质量检查人员等进行验收。监理单位应对全部主控项目进行检杳,一般项目的检查内容和数量可根据具体情况确定C3.4.2分项工程应由监理工程肺组织施工单位分项T.程技术负责人等进行验收。勘察、设计单位应参加降水、地表注浆加固、洞内注浆、弃渣场防护等涉及环保的分项工程验收.343分部T.程应由总监理.程师组织施工单位项目负责人和技术、质量负责人等进行验收勘察、设计单位应参加加固处理、主要结构、防排水等分部T程验收34.4单位工程完工后,施工单.位应自行组织有关人员进行检查评定,监理单位应组织有关人员进行检杳.存在施工质星:问题时，应进行整改能改完毕后向建设单位申清匚程验收。3.4.5建设单位收到单位工程聆收申请后,应由建设单位项H负货人组织勘察、设计、监理、施丁单位项目负货人进行单位工程验收，4原材料、构配件和半成品4.1一般规定4.1.1隧道模筑混凝上、喷射混凝上及结构钢筋等原材料的技术指标和进场检验应符合铁路混凝土工程施：质量验收标准TB1O421的相关规定。4.1.2求源稳定且连续三批均一次检验合格的产品,进场检验的检验批容量可按本标准的规定扩大倍且检验批代表数量仅可扩大一次.扩大检验批后的检验中.出现不合格情况时应按扩大前的检脸批代表数量验收.且该产品不得再次扩大检验批代表数也4.1.3钢架、钢筋网片、小导管、沟槽盖板等半成品，构配件应实现工厂化生产,检验合格方能出厂,可采用出厂检验合格证作为质量:证明文件.4.I.4进场原材料、构配件和半成品应技品种、规格和检验状态分别标识.分区存放.4.1.5本标准中未涉及的其他材料的技术指标和进场验收应符合国家、行业现行相关标准.4.2支护材料4.2.1锚杆的观格和性能应符合设计要求和方关标准的规定。检验数量:按进场批次和产品标准确定批次容量.锚杆规格施单位全数检有，物理性能指标（公称宜径、公称壁厚、公称质量）施工单位每批随机抽样3%椅验.力学性能施工单位每批随机抽样2套进行检验;监理单位按施T单位检验次数的20%见证检11验，H至少次.检验方法:检查质量证明文件；力学性能（屈服强度、伸K率）试验检验;观察.称重,尺量"4.2.2钢筋网片及格栅钢架所用钢筋麻材料进场检验数鼠和检验方法应符合铁路混凝土工程施工质量验收标准TB10424的相关规定.4.2.3型钢物理、力学性能指标和工艺性能应符合热孔型钢GB/T706、热轧H型钢和部分T型钢）GB/T11263等相关标准规定.检验数量：以同牌号、同炉娥号、同规格、同交货状态的型钢.每60I为一批,不足60I应按一批计.施L单位每批检验次.监理单位按施工单位检验次数的20%见证检验，且至少一次，检验方法：检查质量证明文件，力学性能（屈服强度、抗拉强度和伸长率）和工艺性能（冷考）试验检脸。4.2.4管棚、超前小导管等所用钢管物理、力学性能抵标应符合结构用无缝钢管GB/T8162相关规定。检验数量：以同牌号、同炉罐号、同规格、同交货状态的型钢，每60t为一批不足60I应按批计。施工单位每批检验次,监理单位按施工也位抽检次数的20昆证检测.旦至少一次.检验方法:检查质量证明文件，力学性能（屈服强度、抗拉强度）试验检验.4.3防排水材料4.3.1防水板原材料物理、力学性能指标应符合设计及铁路隧道防水材料第1部分：防水板KrB/T3360.1相关规定.EVA防水板应检验VA含最.检验数僦:按同产品.同规格、同批次R.不大于5000?为批，施工单位每批检脸次监理单位按施工单位检验次数的10%平行检验,且至少一次。检验方法:检在质收证明文件.试验检验.试验检验项目同产品标准的出厂检脸.432排水板原材料物理、力学性能指标应符合铁路陡道排水板TB/T3354相关规定.检验数后:按同产品、同规格、同批次且不大于5OOO0为一批.施工单位每批检验一次，监理单位按施工单位检验次数的10%¥行检脸.且至少一次C检验方法:检查质量证明文件,试验检验.试验检验项目同产品标准的出厂检验，4.33土工复合材料物理、力学性能指标应符合设计要求和产品标准的相关规定.检验数量:按同产品、同规格、同批次且不大于100oOm2为批.施工单位每批检验一次.监理单位按施工单位检费次数的10%平行检验旦至少一次C检验方法:检看质量证明文件.试验检验。试验检验项目同产品标推的出厂检验.4.3.4施工缝、变形缝所用止水带技术性能应符合设计及铁路陵道防水材料第2部分:止水带TB/T3360.2相关规定.检验数址：按同标记、连续生产且不大于500Om为批。施工单位每批检验一次，监理单位按施工单位检验次数的10%平行检睑且至少次.检验方法:检在质量证明文件,试验检验.试验检验项目同产品标准的出厂检验.4.3.5止水条的技术件能应符合设计要求及高分子防水材料第3部分:遇水膨胀橡胶GB/T18173.3相关规定.检验数量:按同标记且不大于100om或5t为一批，施工单位每批检验一次.监理单位按魔单位检验次数的10%平行检验.且至少一次.检验方法:检去质尿证明文件.试验检验.试验检验项目同产品标准的出厂检验.436排水盲管原材料主要技术性能应符合设计要求和行业标准.检验数量：纵向、环向盲管分别按同标记、同规格旦不大于2OOOm、5000m为一批。施工单位每批检验一次.监理单位按施工单位检险次数的10%见证检验.目至少一次.检脸方法:检杳质量证明文件,试验检验.试验检验项目同产品标准的出厂检验.4.3.7变形缝嵌缝材料所采用的嵌缝板、密封料主要技术性能应符合设计要求和行业标准规定.检验数量：按进场批次和产品标准确定批次容量.施L单位每批检脸一次.监理单位按施工单位检验次数的10%平行检脸.旦至少一次.检验方法:检杳质量证明文件，试脸检验C试验检脸项目同产品标准的出厂检验4.3.8涂料及喷涂防水层所用材料主要技术性能应符合设计要求及行业标准规定，检脸数量：按进场批次和产品标准确定批次容量.施r单位每批检验一次，监理单位按施工单位检验次数的10%平行检验，且至少一次.检脸方法:检香质量证明文件，试脸检脸.试验检验项n同产品标准的出厂检验.4.39粘贴类卷材及胶粘剂主要技术性能应符合设计及行业标准规定。检验数限:按进场批次和产品标准确定批次容量.施工单位每批检臆一次.监理单位按施工单位检验次数的10%平行检验.且不少于一次.检脸方法:检套质量证明文件、试验椅验，检验项U同相关产品标准的出厂检验.4310管片用防水密封条、螺栓孔密时圈、嵌缝材料、胶黏剂主要技术性能应符合设计要求及行业标准规定。检冷数量:按每6个月同一厂家的产品为批。施工单位每批检脸一次.监理单位按施I.单位检验次数的10%平行检验.且至少次。检验方法:检杳质后i正明文件，试验检验。试验检验项目同产品标准的出厂检验.4.4构配件和半成品441钢架的型钢（钢筋）规格和材质、节段几何尺寸、焊接质后等应符合设计耍求。试拼成型后,钢架的高度、宽度允许偏差应符合表111规定。«4.4.1钢架奴格允许偏差项H允许偏差故而尺寸45mm2矢高士：0mm3矢长1:Cm4这曲±2检验数量:按同规格每50Ia为一批,每批检验3相.检验方法:检式质量证明文件,观察,整环试拼后尺量。4.4.2钢筋网片的钢筋规格和材质、网格尺寸应符合设计要求.牌接牢固:检验数证:按同规格每100片为批,每批检验3片.检验方法:检套质量证明文件观察,尺量，4.4.3管棚、超前小导管、锁脚锚管等所用钢管的规格和材质、长度、注浆孔布设等应符合设计及技术规程要求，检验数量:管棚按每50根为批.每批检验3根；超前小导管、锁脚儒管等按每100根为一批.每批检验3根.检验方法:检套质敏证明文件,尺量观察.4.4.4沟槽盖板钢筋规格和数量、儿何尺寸、混凝土强度应符合设计要求.检验数Sh按同规格每1Ooo块为一批.每批检验3块.检验方法:观察,尺量，计数,标养试件抗压强度检验.4.4.5衬砌管片钢筋规格和数量:、儿何尺寸、混凝上强度、预留孔位置和大小应符合设计要求.检验数量和检脸方法应符合铁路展道钢筋混凝I.管片TB/T3353的相关规定.4.4.6衬砌管片螺栓规格、技术指标应符合设计要求.检验数量:按进场批次和产品标准确定批次容量施工单位每批检验一次.监理单位按施工单位检脸次数的10%平行检验.且不少于一次。检验方法:检查质量证明文件、试验检验.检验项目同相关产品标准的出厂检验.4.4.7措水管沟的规格、强度（环刚度）等应符合设计要求.检验数量:按同品钟、同规格不大于100节为批每批检脸3节.检脸方法:检查质量证明文件，尺量.试脸检验.4.4.8水泥基材料钢筋保护层条块尺寸应满足保护层厚度要求，强度不应小于混凝土的设计强度.检验数量：按每次进场且不大于5000块为批每批检脸5块.检验方法:尺量:.标养试件抗压强度检验。4.4.9预埋槽道的性能指标应符合设计要求及电气化铁路接触网隧道内预埋槽道TB/T3329的相关规定.检验数量:按不大于2000m为一批每批检验3根检验方法:检杳质讨证明文件，尺量,试验检验.4.4.10防护门的规格、种类、尺寸、件能应符合设计及有关标准的规定.16检验数居:施工单位、监理单位全数检立.检验方法：观察,尺量.检查质量i正明文件.4.4.11综合接地体的材料城格、型号、电气特性应符合设计要求。检验数!乱施工单位、监理单位全数检告.检验方法:检查质量证明文件.试验检验.5加固处理5.1一般规定5.1.1地表注浆、隧底加固桩施工前,应进行工艺性试验,确定施T工艺参数。5.1.2加固处理应符合环保耍求，不得污染环境和周围水源。5.1.3地面注浆结束后,应按设it要求检充注浆效果;注浆孔、检验孔应及时封填密实.5.2地表注浆加固生控项目5.2.1浆液类型应符合设计要求。检腌数量:施工单位、监理单位全数检代。检验方法:观察.5.2.2注浆加固范围、注浆孔数量应符合设计要求.检验数量:施工单位、监理单位全数检查.检脸方法:观察.测量。5.2.3注浆加固效果应符合设计要求.检脸数量:按不大于200检验一次,每次不少于2孔。检验方法：钻孔取芯检查固结或充填情况.一般项目5.2.4地表注浆孔间距、孔深允许偏差应符合去5.2.4的现定.«5.2.4孔位中心位置、孔深允许偏差序号项IJ允许偏差(mn>)1孔同距±)002孔深不小于设H值检验数质:施T.单位按总数的20%检套，且不少于3根"检验方法:测量,尺量C5.3隧底加固桩主控项目5.3.I隧底加固桃的类型、加固范围和数量应符合设计要求。检验数0：施.单位、监理单位全数检杳.检验方法:观察,尺量.5.3.2隧底加固挑的桩径、桩K应符合设计要求C检验数最:施工单位、监理唯位全数检查.检验方法:尺量:.郁存影像资料.5.3.3隧底加固桩混凝土强度应符合设计要求,检验应符合铁路混凝土工程施工质量验收标准ATB10424的相关规定。5.3.4隧底加固桩承载JJ等应符合设计要求.检验数量：试验段检验一次.检验方法:按改计要求方法检验.一般项目5.3.5隧底加固桩机间距允许偏差为+0<)mm。检验数量:施工单位全数检查.检验方法:尺量.6洞口及明洞（棚洞）工程6.1一般现定6.1.1隧道洞口及边、仰坡开挖过程中应及时核查地形、地质情况.如与设计不符,应变更开挖方案和支护措施.6.1.2隧道洞口边、仰坡及上方的危石应在边、仰坡开挖前消除干净不能完全清除的.应完善其防护措施。6.1.3洞口抗滑桃等防护T程以及边、仰坡截排水系统应在边、仰坡开挖前完成C6.1.4明洞开挖应自上而f、分层分段.控制分段开挖长度.并及时支护。6.1.5洞11防护工程应符合环境保护、水上保持的有关规定。6.1.6洞门和明洞结构应及时施作保证洞II边、仰坡稳定。6.1.7洞门和明洞结构回填应在混凝土达到设计强度,且在防水层、泄水孔、结构预埋件等验收合格后进行。62洞口开挖主按项目6.2.1洞口边、仰坡的范围及形式应符合设计要求。检验数依:施工单位、监理单位全数检查。检验方法：观察.测LL6.2.2洞11边、仰坡的坡度不应大于设计坡度，检险数量：按不大于】Om检查一个断面。检验方法：测量.20一短项目6.2.3洞口开挖允许偏片应符合表6.2.3的规定。«6.2.3洞口开挖允许偏差i1l*(m)开拘迎终距线路中战跄离450O2开空K度、宽度+Iuo03开也底面高程O-100检验数量:施工单位全数检我。检验方法:测质，尺量（每边测点不少于5处）.6.2.4洞11边、仰坡应稳定.无危石.检验数量:施工单位全数检布。检验方法：观察.6.3明洞（棚洞）结构主控项目63.1明洞（棚洞）结构基础的地质情况和基底求载力应符合设计要求.检验数量：施工单位、监理单位个数检查。检验方法:观察.地基承裁力检验应符合铁路工程地质原位测武规程TBIOoI8的娩定。6.3.2明洞（棚洞）结构断面尺寸不小于设计值.检验数量：每5m检介个断面.检验方法：测量尺量.633明洞（棚洞）结构钢筋安装、混凝十强度验收应符合铁路混凝上工程施工质量验收标准TB10424的规定.一般项目6.3.4明洞（棚洞）结构预埋件和预留孔洞设置允许偏差符合21表6.3.4的规定.表634预埋件和预留孔洞的允许偏差序号闻Hfti午寿芳(mm)1债削孔洞中心统位胃15尺寸+1$02Hi埋件中心城位置5外需长度+100检验数量:施工单位全数检在。检验方法：尺量.6.4洞门端黑墙及挡土墙主控项目6.4.1陡道洞门端翼墙、挡土墙基础的地质情况和基底承载力应符合设计要求。检验数量:施工单位、监理单位全数检查。检验方法:观察.地基承载力检验应符合铁路工程地质原位测试规程TBIoOI8的规定。6.4.2能道洞门端翼墙、挡上墙结构的断面尺寸不应小干设计值.检验数最:按每5m检查一个断面.检验方法:测量.尺量.6.4.3陡道洞门端翼墙结构钢筋安装、混凝上强度应符合设计要求验收数量和验收方法应符合铁路混凝土工程施工质出验收标准TB10424的规定。6.4.4隧道洞门端翼墙、挡土墙变形缝的位置和处理应符合设计要求.检盍数量:施工单位、监理单位全数检查。22检验方法:观察,尺量.一般项目6.4.5隧道洞门端翼墙和挡土墙结构的泄水孔位置、间距、孔径应符合设计要求,泄水通畅C检验数量:施单位、监理单位全数检有e检验方法：观察.尺量.6.4.6预埋件和预留孔洞设世允许偏差符合表6.4.6的烧定。表6.4.6预埋件和预留孔洞设置允许偏差项H允il偏蒙(mm)1WWTlfl中心找位置】3尺寸+ISO2
