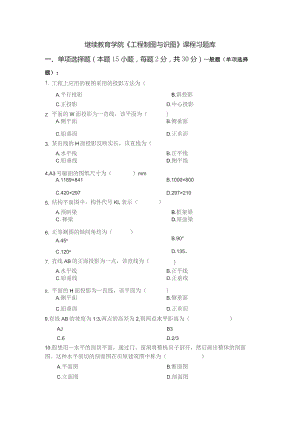

继续教育学院工程制图与识图课程习题库一、单项选择题（本题15小题，每题2分，共30分）一般题（单项选择题）：1.工程上应用的视图采用的投影方法为（A.平行投影B.斜投影C.正投影D.中心投影Z平面的W面投影为一直线，该平面为（)A.侧平面B.侧垂面C.铅垂面D.正垂面3.某直线的H面投影反映实长，该直线为（A.水平线B.正平线C.铅垂线D.侧平线4.A3号幅面的图纸尺寸为（）mmA.1189×841B.1000×800C.420×297D.297×2105.结构平面图中，构件代号KL表示（）A.预制梁B.框架梁C.梯梁D.屋面梁6.正等测图的轴间角均为（）A.45oB.90°C.120oD.135。7.直线AB的正面投影为一点，该直线为（A.水平线B.正平线C.铅垂线D.正垂线8.平面的H面投影为一直线，该平面为（)A.侧平面B.侧垂面C.铅垂面D.正垂面9.直线AB的坡度为1:3,两点的高差为2,则两点水平距离为（）AJB3C.6D.2/310.假想用一水平的剖切平面，通过门、窗洞将整栋房子剖开，然后画出整体的剖面图。这种水平剖切的剖面图在房屋建筑图中称为（）A.平面图B.断面图C.立面图D.剖面图11.机械制图国家标准规定汉字应书写成（）A.楷体B.隶书C.宋体D.长仿宋体12.正等轴侧投影习惯采用简化轴向伸缩系数，为（）A.0.5B.O.82C.0,9D.113.总平面图上标注的尺寸，一般以（）为单位A.厘米B.米C.分米D.毫米14.在绘制建筑形体视图时，形体上不可见的轮廓线在识图中只需用（出A.实线B.虚线C.单点长划线D.折断线15.锥面相邻两素线是（）直线A.平行B.相交C.垂直D.交叉16.轴测轴之间的夹角称为（）A.轴间角B.相似角C.投影角D.侧轴间角）画17.直线AB的坡度为1:4,两点的水平距离为5,则两点的高差为（A.5/4B.1C.4/5D.2018.直线AB的H面投影为一点，该直线为（）A.水平线B.正平线C.船垂线D.正垂线19.结构平面图中，构件代号TB表示（）A.预制板B.屋面板C.空心板D.楼梯板20.某直线的W面投影反映实长，该直线为（）A.水平线B.正平线C.铅垂线D.侧平线21.Al号幅面的图纸尺寸为（）mmA.1189×841B.594×841C.420×297D.297×210)22.详图索引符号如下图所示，下图中圆圈内3表示（）A.详图所在的定位轴线编号C.详图所在图纸编号23.如果A点在W投影面上，则（A.A点的X坐标为OC.A点的Z坐标为OB.详图编号D.被索引的图纸编号B.A点的y坐标为OD.A点的x、y、Z坐标都不为O24.直母线绕与其平行的轴线旋转而成的曲面为（A.圆锥面B.圆柱面C.环面D.球面25.根据两点Y坐标的不同大小，可以判定两点位置的（）A.上、下关系B.左、右关系C.前、后关系D.重影点关系26.建筑施工图中，定位轴线采用的线型为（）A.细实线B.细虚线C.细单点长画线D.中实线27.三角形平面的三个投影均为缩小的类似形，该平面为（）A.水平面B.正平面C.侧平面D.一般位置平面28.正投影法是指（）A.由互相平行的投射线投射出形体投影的方法B.投射线都相交于投射中心，投射出形体投影的方法C.投射线互相平行且垂直于投影面，投射出形体投影的方法D.投射线互相平行且倾斜于投影面，投射出形体投影的方法29.在建筑施工图中，当图样中某一局部或构件需另用由较大比例绘制的详图表达时，应采用索引符号索引。下图所示的索引符号表示（）A.2号和5号详图是相同的C.2号详图画在5号图纸上B.5号详图画在2号图纸上D.2号详图上附加的5号详图30.如果A点在OZ轴上，则（ A.A点的X、y坐标为0 C.A点的X、Z坐标为0中等难度题（单项选择题）：第29题图）B.A点的y、Z坐标为0D.A点的x、y、Z坐标都不为01.楼层建筑平面图表达的主要内容为（）A.平面形状、内部布置等B.梁柱等构件类型C.板的布置及配筋D.外部造型及材料2.圆柱的截平面平行于轴线时，截平面为（）A.平行两直线B.圆C.椭圆D.倾斜两直线3.房屋施工图一般包括建筑施工图、结构施工图以及（）A.门窗施工图B.装修详图C.模板详图D.设备施工图4.利用截平面和回转体表面的（），按投影关系直接可求出截交线上点的投影A.积聚性B.相仿性C.定比性D.度量性5.下列对工程图纸中单位规定的描述，正确的是（）A.平面图中的尺寸以m为单位B.平面图和立面图均以Cm为单位C.立面图及标高均以mm为单位D.除立面标高以外，平面图和立面图均以mm为单位6.建筑平面图中，尺寸标注一般采用三道尺寸线标注，其中，最内一道尺寸表示的是（）A.门窗洞口、窗间墙、门垛等细部的详细尺寸B.房屋的开间和进深C.定位轴线之间的距离D.建筑物外包尺寸7.投影法分为（）两大类。B.中心投影法、平行投影法D.正投影法、平行投影法）作为零标高的基准面。B.基础顶部D.首层地面A.中心投影法、垂直投影法C.正投影法、斜投影法8.对于每幢建筑来说，通常以它的（A.基础底部C.室外地面9.当形体的内、外部形状均较复杂，且在某个方向上的投影为对称图形时，采用（）来表达A.局部剖面图B.全剖面图C.半剖面图D.分层局部剖面图较难题（单项选择题）：1.平面与正圆锥面截交，当截交线为椭圆时，截平面的位置为（）A.平行于圆锥面上一条素线B.平行于圆锥面上两条素线C.垂直于圆锥轴线D.与圆锥面上所有素线相交2.下图所示五棱锥表面上一点B,其正确的侧面投影是（）题2图3.在下边房屋总平面图中，粗实线画出的房屋表示：（）A.己建的房屋B.拟拆房屋C.高层建筑D.拟建的房屋题3图4.平面与圆锥截交，当截平面平行于圆锥的两条素线时，所产生的截交线的形状为（）A.椭圆B.三角形C.双曲线D.抛物线5.下中两直线的相对几何关系是（）A.交叉B.相交C平行D.交叉垂直题5图6.在下图中己知形体的三面投影图，则与其吻合的轴测图是（）题6图二、判断改错题（本题15小题，每题2分，共30分。判断下列每小题的正误，正确的打"4',错误的打"X"并改正）一般题（判断改错题）：1.平面的V面投影为一直线，该平面为侧平面。（）2.结构平面图中，构件代号QL表示圈梁。（）3.根据两点X坐标的不同大小，可以判定两点位置的前、后关系。（）4.某直线的V面投影反映实长，该直线为正平线。（）5.轴测图不能够直接反映物体的真实形状和大小。（）6.某直线的W面投影为一点，则该直线为正垂线。（）7.一个完整的尺寸包括四个尺寸要素，分别是尺寸界线、尺寸线、尺寸起止符号、尺寸数字。（）&垂直于H面的平面称为正平面。（）9.两直线的相对位置有三种，分别是平行、相交、交叉。（）10.平行于V面的平面称为侧平面。（）11.正投影法的投影规律为长对正、高平齐、宽相等。（）12.一个详图适用于几个轴线时，应同时将各有关轴线的编号注明。（）13.当形体某一局部的内部形状需要表达，但又没必要作全剖或不适合作半剖时,可以保留原投影图的大部分，用剖切平面将形体的局部切开而得到的剖面图称为局部剖面图。()14.建筑工程图上标注的尺寸，除标高和总平面图以米为单位外，其它一律以厘米为单位。()15.A4号幅面的图纸尺寸为210X297mm<.()16.不在一条直线上的三点可以表示平面。()17.侧平线反映其实长的投影是正面投影。()18.平面与立体相交，所得的交线称为相贯线。()19.当棱柱的上、下底面与棱线垂直时，称之为斜棱柱。()20.正垂面上的圆在V面上的投影为圆。()21.求圆锥面上的点的投影常用素线法和纬圆法。()22.同一构件如采用不同的比例画出图样，则其图形大小不同，图上所标注的尺寸数值是相同的。()23.在工程图样中，画尺寸线应采用的线型为细虚线。()24.如果物体的长度为100Omm,绘图比例是1:20,则在绘图时其长度应取20mm。()25.在钢筋混凝土结构图中，可见的钢筋用粗实线绘制。()26.在钢筋混凝土结构图中，钢筋的标注中符号的含义为均匀分布的钢筋间距。()27.在建筑施工图中，平面图中定位轴线的编号，宜标注在上方与左侧。()28.点的水平投影到OX轴的距离等于空间点到H面的距离。()29.由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。国标的代号为GB。()30.作剖面图时，要使剖切平面尽量通过形体上的孔、洞、槽等隐蔽形体的中心线。()中等难度题(判断改错题)：1.与三个投影面都倾斜的平面称为斜平面。()2.直接画在视图轮廓线内的断面图，称为重合断面。()3.剖面图和投影图之间，规定用形体的对称中心线粗点画线为分界线。()4.各图上标高数值以m为单位，一般标注到小数点后两位。()5.如果一点属于平面上的一条已知直线，那么该点必然属于平面内的点。()6.平行投影法分为中心投影法和斜投影法两种。()7.根据截平面对圆柱轴线的相对位置不同，圆柱面的截交线可以有圆、椭圆和两相交直线三种情况。()8.正等轴测图的轴向伸缩系数为p=q=r=0.82。()9.正垂面上的圆在H面上的投影形状为椭圆。（）较难题（判断改错题）：1.圆锥面的截平面平行于一条素线，截交线的空间形状为椭圆。（）2.圆柱面的截平面倾斜于轴线时，截交线的空间形状为椭圆。（）3.平面截切圆球时，无论截平面与球的相对位置如何，截交线的空间形状总是椭圆。（）4.属于平面并垂直于该平面内的投影面平行线的直线，称为该平面的最大倾斜线。（）5.当空间形体表面由若干个平面组成时，截交线是正方形。（）6.平行两直线的所有同面投影都相互平行。（）三、名词解释（本题5小题，第小题3分，共15分）一般题（名词解释题）:1.中心投影法2.平行投影法3.直线的迹点4.旋转体5.截交线6.组合体7.基本视图8.阶梯剖切法9.结构施工图10.断面图中等难度题（名词解释题）：1.轴测投影图2.重影点3.透视投影图较难题（名词解释题）：1.旋转剖切法2.标高投影图四、作图题（本题3小题，共15分）一般题（作图题），1.回答下列直线对投影面的相对位置并填写名称（6分）。题1图AB为线:CD为线:EF为线。2.回答下列各点的位置关系（6分）。题2图A点在B点之；C点在B点之；E点在C点之3.回答下列各图中两直线的位置关系。（6分）4.回答下列各图中两直线的位置关系。（6分）中等难度题（作图题）：1.判断点K是否在平面内，并绘制出判断过程。（3分）题1图2.过点A作垂直于EF线段的正平线AB。（3分）题2图较难题（作图题）：.补画简单形体的投影。（3分）继续教育学院工程制图与识图课程习题库参考答案（命题人：马莹）一、单项选择题答案一般题答案（单选题）：序号12345678910答案ABACBCDCCA序号11121314151617181920答案DDBBBAACDD序号21222324252627282930答案BCABCCDCBA中等难度题答案（单选题）：序号23456789答案AADADABDC较难题答案（单选题）:序号123456答案DBDCAD二、判断改错题答案一般题答案（判断改错题）：LXo23.X。（1分）（2分）（1分）“侧平面"改为“正垂面"。“前、后"改为"左、右"。O0×45"正平线"改为"侧平线”。6.X0（1分）“正垂线”改为“侧垂线”。QUQ-O°X7&9"正平面"改为"铅垂面"。10.X=（1分）"侧平面"改为"正平面"。IL0（2分）12J。（2分）I分）<1分）U分）11分）U分）（1分）13.14.15.1617.18.19.20.21.2223.24.25.27.28.29.3Q,（2分）X。（1分）0（2分）,（2分）X。n分）Xo（1分）X。U分）X。（1分）o（2分）O（2分）Xo（1分）X。（1分）/。（2分）O（2分）Xo口分）Xo（1分）K（2分）Jo（2分）“厘米"改为"图K'。（1分）“正面"改为"侧面"。（1分）“相贯线”改为"截交线"。（1分）"斜棱柱"既“正棱柱"。（1分）"圆”改为"直线”。（1分）"细虚线”改为"细实线”。（1分）“20”改为“50”。（1分）"上方"改为"下方"。（1分）"H”改为"V"。（1分）中等难度题答案（判断改错题）：.2X。X。4.aX0（1分）（2分）（1分）（1分）“斜平面"改为“一般位置平面"。（1分）“粗点画线"改为"细点画线”。（1分）"两位"改为"三位Z（1分）6.7.&9.Jo（2分）Xo（1分）X。（1分）九Q分）三（2分）"中心投影法”改为"正投影法”。（1分）“两相交直线”改为"两平行直线”。（1分）较难题答案（判断改错题）：1.23.4.X。J。乂。X0（I分）分）U分）（1分）“椭圆"改为"抛物线”。（1分）"椭圆"改为"圆"。（1分）“最大倾斜线”改为"最大斜度线”。（1分）5.X。（1分）"正方形"改为“多边形"。（1分）6J。Q分）三、名词解释题答案一般题答案（名词解释题）：1.中心投影法：投射中心距投影面有限远，投射线汇交于投射中心的投影法。（3分）2.平行投影法：投射中心距投影面无限远，投射线相互平行的投影法。（3分）3.直线的迹点：直线与投影面的交点。（3分）4.旋转体：由旋转面（回旋面）或旋转面和平面构成的立体。（3分）5.截交线：立体与截平面相交时产生的交线。（3分）6.组合体:由基本体组合而成的形体称为组合体。（3分）7.基本视图：形体在基本投影面上的投影称为基本视图。（3分）8.阶梯剖切法：用两个或两个以上平行的剖切面将形体剖切后投射得到剖面图的方法。（3分）9.结构施工图：一般包括总平面图、平面图、立面图和建筑构造详图。（3分）10.断面图：假想用剖切面剖开物体，仅画出剖切面与物体的接触部分的图形。（3分）中等难度题答案（名词解释题）：I.轴测投影图：用平行投影法将形体连同确定其空间位置的宜角坐标系，沿不平行于任一坐标面的方向，投射到单一投影面上所得到的图形。（3分）2.重影点：当空间两个点位于某一投影面的同一条投射线上时，则此两点在该投影面上的投影重合，重合的投影称为重影点。（3分）3.透视投影图：用中心投影法将形体投射在单一投影面上所得到的图形称为透视投影图。（3分）较难题答案（名词解释题）：1.旋转剖切法：采用两个或两个以上相交的剖切面将形体剖切开，并将倾斜于投影面的断面及其关联部分的形体绕剖切面的交线（投影面垂直线）旋转至与投影面平行后再进行投射，这样得到剖面图的方法称为旋转剖切法。（3分）2.标高投影图：是用正投影法画出的单面投影图，它是把不同高度的点或平面曲线向投影面投射，然后在点或曲线的投影上标出高度坐标。（3分）四、作图题答案一般题答案（作图题）：1.水平线（2分）、正垂线（2分）、一般位置直线（2分）2.左下方（2分）、右前下（2分）、右后下（2分）3.a）平行（2分）、b）交叉（2分）、c）相交（2分）4.a）交叉（2分）、b）平行（2分）、c）交叉（2分）5.a）交叉（2分）、b）相交（2分）、C）平行（2分）6.a）铅垂面（2分）、b）正垂面（2分）、c）一般位置平面（2分）中等难度题答案（作图题）：1.答出不在平面内得1分，给出绘制过程得2分。2.（3分）较难题答案（作图题）：（3分）
