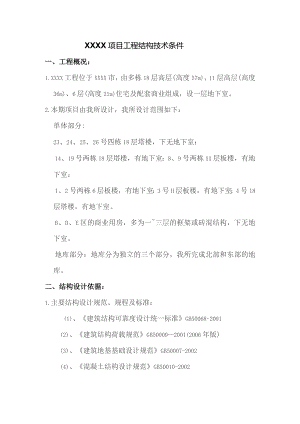

XXXX项目工程结构技术条件一、工程概况：1.XXXX工程位于XXXX市，由多栋18层高层(高度57m)、11层高层(高度36m)、6层(高度21m)住宅及配套商业组成，设一层地下室。2.本期项目由我所设计，我所设计范围如下：单体部分:23、24、25、26号四栋18层塔楼，下无地下室：14、19号两栋18层塔楼，有地下室；8、9号两栋11层板楼，有地下室：1、2号两栋6层板楼，有地下室：3号H层板楼，有地下室；4号18层塔楼，有地下室。B、D、E区的商业用房，多为一三层的框架或砖混结构，下无地下室。地库部分：地库分为独立的三个部分，我所完成北部和东部的地库。二、结构设计依据：1.主要结构设计规范、规程及标准：(1)、建筑结构可靠度设计统一标准GB50068-2001(2)、建筑结构荷载规范GB500092001(2006年版)(3)、建筑地基基础设计规范GB50007-2002(4)、混凝土结构设计规范GB50010-2002(5)、建筑工程抗震设防分类标准GB50223-2008(6)、建筑抗震设计规范GB50011-2001(2008年版)(7)、高层建筑混凝土结构技术规程JGJ3-2002(9)、地下工程防水技术规范GB50108-2001(10)、建筑设计防火规范68口687(2001年版)(11)、高层民用建筑设计防火规范GB50045-95(2001年版)(12)、混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-12.建筑物分类等级：(1)建筑结构的安全等级：二级，Y。=1.0。主体结构设计使用年限50年。(2)建筑抗震设防类别：本工程抗震设防烈度为6度，设计基本地震加速度值为005g,设计地震分组为第一组，建筑抗震设防类别为丙类。(3)结构的抗震等级：A栋底层带商铺的18层住宅(剪力墙)：剪力墙为三级，短肢剪力墙为二级剪力墙在二，三层的纵向钢筋配筋率增加0.1%；三层商铺屋面和主楼相接处的边梁箍筋全长加密B栋18层住宅剪力墙：四级，短肢剪力墙为三级C,D栋26层、33层住宅剪力墙：三级，短肢剪力墙为二级26层、33层住宅间的地下室框架结构：四级3.地基基础设计等级：33层住宅、带商铺的高层住宅：甲级七层以下的公建设施：丙级其余:乙级三、荷载统计：1、基本风压：26层、33层住宅为O.40KNm2（n=100年）；其余为0.35KNm2（n=50年）基本雪压：0.45KNm2体型系数：1.4；地面粗糙度类别：C类。2、楼面荷载:（单位；KN/11i2）1）住宅降板卫生间DL：面层300厚垫层结构板粉刷+吊顶合计;1.L2）公建不降板卫生间DL:面层2.260. 3x14 = 4.22,0(80)0.5DL：9.0(80)：2.01. 12,5(100)结构板粉刷+吊顶合计:DL：1.L：3）住宅厨房DL面层结构板粉刷+吊顶合计：DL：1.L；4）住宅卧室DL：面层结构板粉刷合计：DL：3.75(150)4.5(180)0.54.1(100)5.4(150)6.1(180)2.0(采用蹲厕时为6.0)1.12.0(80)0.53.6(80)2.00.72.0(80)2.5(100)3.0(120)0.43.1(80)3.6(100)4.1(120)LL：2.05）住宅客厅、饭厅、走道DL：面层1.16结构板2.0(80)2.5(100)3.0(120)粉刷+吊顶0.5合计:DL：3.66(80)4.16(100)4.66(120)LL；2.0屋面荷载:1）非上人屋面:DL：面层（屋9）2.2找坡：2%xl0.0x14/2=1.4结构板2.5(100)3.0(120)粉刷+吊顶0.5合计：DL；6.6(100)7.1(120)LL：0.52）住宅上人屋面:DL：面层(屋5)3.35找坡：2%xl5.0x14/2=2.1结构板2.5(100)3.0(120)粉刷+吊顶0.5合计：DL：7.3(100)9.0(120)1.L；2.03)商铺上人屋面：DL：面层(屋5)3.35找坡：2%xl0.0x14/2=1.4结构板2.5(100)3.0(120)粉刷十吊顶0.5合计：DL：7.8(100)8.3(120)1.L；2.04、墙体荷载：土0.000以上外墙采用250厚蒸压砂加气混凝土砌块,分户墙、楼电梯间隔墙采用200厚蒸压砂加气混凝土砌块，内墙采用100厚蒸压砂加气混凝土砌块（饱和密度=9.IKN/m3）o分户墙、内隔墙可能采用轻质墙板，暂按蒸压砂加气混凝土砌块计算外墙250厚面荷载(外贴面砖)：0.25x9.(KNm2)200厚面荷载(外贴面砖)：0.20x9.(KNm2)分户墙200厚面荷载：0.20x9.(KNm2)内隔墙100厚面荷载：0.10x9.(KNm2)梁上线荷载：1)层高3,Om外墙250扣梁高0.55(KNm)开门窗处打八折(KNm)外墙200扣梁高0.55(KNm)开门窗处打八折(KNm)分户墙200扣梁高0.50(KNm)1+0. 8+0. 4=3. 481+0. 8+0.4 = 3. 02+0. 4+0. 4 = 2. 621+0. 4+0. 4 = L 713. 48x2. 45=8. 538. 53x0. 8=6. 823. 02x2. 45=7. 407. 40x0. 8=5. 922. 62x2. 5=6. 551. 71x2. 7=4. 62内隔墙IOo扣梁高0.30(KNm)2)层高3.6m外墙250扣梁高0.503.48x3.1=10.79(KNm)内隔墙200扣梁高0.502.62x3.1=8.12(KNm)3）层高4.5外墙250扣梁高0.503.48x4.0=13.92(KNm)内隔墙200扣梁高0.502.62x4.0=10.48(KNm)4)女儿墙200按高度L5m考虑2.62x1.5=3.93四、技术措施：注：凡标注""符号者为强条钢筋材料：楼板，梁柱主筋和剪力墙边缘构件的纵筋采用三级纲，其余均采用一级钢.当梁柱箍筋根据计算采用一级钢不能满足要求时,则采用三级钢混凝土强度等级：（根据电算作调整）A,B栋：剪力墙，柱为C35C25,梁，板为C30',C25C,D栋：剪力墙,柱为C40C30,梁,板为C35C30楼板配筋：楼面双向板（长宽比小于2.5,阳台板除外）按塑性板计算配筋,其余板按弹性板计算配筋.应注意：当大跨板（如客厅）和小跨板（如阳台）相连时，大跨板的此处支座按较接计算，小跨板的此处支座按固结计算配筋。楼板最小配筋板厚8090100110、120130150HRB400钢筋6170615061408200818(T160单向楼板的分布钢筋：2受力钢筋的15%,且2板截面面积的0.15机按板厚确定的分布钢筋（比规范值略小）板厚8090100110、120130150HRB400钢筋62506250625062008250剪力墙配筋:1、短肢剪力墙在重力荷载代表值作用下产生的轴力设计值的轴压比，抗震等级为二、三级时分别不小于0.6、0.7,对于无翼缘或端柱的一字形短肢剪力墙，其轴压比相应降低0.1。2.短肢剪力墙截面的全部纵向钢筋的配筋率，底部加强部位不小于1.2%,其他部位不小于1.0%。3.当剪力墙墙肢和其平面方向外的楼面主梁相接时，应在墙和梁相交处设置暗柱，并按计算确定配筋。4.剪力墙底部加强部位:A栋:底部三层B栋:底部二层C栋:地上一层以下D栋:地上二层以下5.剪力墙约束边缘构件：A、C、D栋的短肢剪力墙在底部加强部位及其上一层的墙肢端部应设置约束边缘构件。约束边缘构件沿墙肢方向的长度Ic不小于O.2hw、1.5bw及450mm中的较大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度加300mm,配箍特征值为0.2,箍筋不小于8150。短肢剪力墙全部纵向钢筋的配筋率在加强部位不小于1.2%,非加强部位不小于1.0%。6.剪力墙构造边缘构件：用于除上条以外的其他剪力墙A栋的二级剪力墙配筋：纵筋不小于0.008AC及6中12,箍筋或拉筋不小于8200；A栋的三级剪力墙：纵筋均不小于0005Ac及4中12,箍筋或拉筋在底部加强部位不小于6150,其他部位不小于6200；B栋的四级剪力墙配筋；底部加强部位纵筋不小于0.005Ac及412,箍筋或拉筋不小于中6200；其他部位纵筋不小于0.004Ac及412,箍筋或拉筋不小于6250；C、D栋的三级剪力墙：底部加强部位纵筋不小于0.005Ac及4中12,箍筋或拉筋不小于中6财50；其他部位纵筋不小于0.004Ac及412,箍筋或拉筋不小于6200；7.剪力墙竖向及水平分布钢筋：采用一级钢构造配筋200mm厚剪力墙为820025OnIm厚剪力墙为8160剪力墙连梁：剪力墙开洞形成的跨高比小于5的梁及一端和剪力墙相连、另一端和框架柱相连的跨高比小于5的梁均为连梁。连梁的抗震等级和剪力墙相同。1.连梁顶面、底面纵筋伸入墙内的锚固长度不应小于IaE且不应小于600mm；2.沿连梁全长箍筋的构造应按框架梁端部加密区箍筋的构造要求采用；3.顶层连梁纵向钢筋伸入墙体的范围内，应配置间距不大于15Omm的构造箍筋，箍筋直径应和该连梁的箍筋直径相同；4.墙体水平分布筋应作为连梁的腰筋在连梁范围内拉通连续配置，当连梁高度大于70Onim时，两侧沿梁高范围设置纵向构造钢筋的直径不应小于IOmm,间距不应大于200mm。5.对跨高比不大于2.5的连梁，梁两侧的纵向构造钢筋的面积配筋率不小于0.3机6.楼面主梁不宜支撑于连梁上。框架梁：除连梁范围以外，一端或两端和剪力墙平面内相接的梁均为框架梁，其余为次梁。框架梁的抗震等级和剪力墙相同。A、C、D栋的框架梁抗震等级均为三级，B栋框架梁的抗震等级为四级。1.梁端截面的底面和顶面纵向钢筋截面面积的比值，三级不应小于0.3。2.梁端箍筋加密区：三级箍筋最大间距不小于hb/4,8d,150mm箍筋最小直径为8mm四级箍筋最大间距不小于hb/4,8d,150mm箍筋最小宜径为6mm当梁端纵向钢筋配筋率大于2%时，箍筋直径应分别增大2mm。3.梁纵向钢筋的最小配筋百分率：支座：0.28%(C45)0.26%(C40)0.25%(其余)跨中：0.23%(C45)0.21%(C40)0.20%(其余)4.框架梁沿梁全长箍筋的面积配箍率不小于0.26ft/fyv;考虑弯剪扭计算时面积配箍率不小于0.28ft/fyvo5.箍筋加密区范围内的箍筋间距：三级不大于250mm和20倍箍筋直径四级不大于300mm6.当框架梁端部和剪力墙墙肢垂直相连时，框架梁此处纵筋直径应满足在剪力墙中的水平锚固要求0.41ae0次梁：沿梁全长箍筋的面积配箍率不小于0.24ft/fyv;弯剪扭计算时面积配箍率不小于0.28ft/fyv0框架柱：1.框架柱纵向钢筋的最小配筋率：中柱、边柱为06%角柱为0.8%2.框架柱箍筋加密区要求：最大间距不大于8d和150(柱根100)的较小者最小直径为8mm3.剪跨比不大于2的柱，箍筋间距不大于IoonilIk转角飘窗：楼板厚度不小于120mm,并在剪力墙外端之间设置暗梁。地下室设计：由于本工程地下室面积较大（2万多平方米），长度达250米，宽度最大为120米，建筑要求做无缝设计，及将地下室和7栋住宅楼（C、D栋）连为一体，且地下室为半地下室，地下室外墙四周均开设洞口，因此必须考虑温度应力。1.季节性温差考虑为±15C：混凝土构件的季节性温差可用公式计算，但计算公式中最高和最低温度受到许多因素的影响，如维护结构的保温性能等，考虑地下室顶板有1.2米覆土,本工程的季节性温差采用估算值为±15。2.温差工况的组合值系数取为0.403.地下室顶板采用梁板式结构，最小板厚取为16Omll1,通过在混凝土梁中设置无粘结预应力筋施加预压应力抵抗温度应力产生的拉应力。4.预应力混凝土构件正截面的裂缝控制等级为三级，最大裂缝宽度为0.2mmO5.温度应力对抗侧构件（剪力墙，地下室框架柱）的影响，通过调整构件尺寸满足计算要求。结构板面标高H：（"A”表示建筑楼面标高）房间用途结构板面标高客厅、卧室、餐厅、书房等H=A-0.050厨房H=A-O050阳台H=A-0.050降板卫生间H=A-0.400不降板卫生间（商铺）H-0.100公共楼梯间平台H=-0.050五、基础设计：本工程基础采用人工挖孔桩，尽量采用一柱一桩。当剪力墙的墙肢较长，而桩径较小时，桩中心应布置于墙肢转角处，或布置多桩，其余情况下桩中心应和剪力墙长期荷载作用下的重心重合。A、B栋桩端持力层大部分为强风化泥质粉砂岩，局部为中风化泥质粉砂岩，不同持力层的差异沉降作为墙底的支座位移进行整体计算，以考虑对上部结构的影响。&D栋桩端持力层为中风化泥质粉砂岩桩基重要性系数Y。：采用一柱一桩时为1.1,其余为1.0。应对桩身进行强度验算，验算时工作条件系数取0.8
