合肥地铁5号线机电15标首件验收自评报告（8.26定稿） .docx

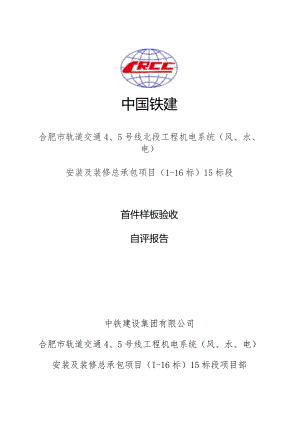

中国铁建合肥市轨道交通4、5号线北段工程机电系统（风、水、电）安装及装修总承包项目（1-16标）15标段首件样板验收自评报告中铁建设集团有限公司合肥市轨道交通4、5号线工程机电系统（风、水、电）安装及装修总承包项目（I-16标）15标段项目部2021年08月27日目录/.工程概况42.自部参解标度43.首件工程验收范围及相关质量标准43.1首件工程验收范围43.2相关质量要求32.1通风空调工程63.2.2给排水及消防工程73.2.3动力照明及接地系统832.4袋饰袋修专业124.工座拽求菸群怖况134原材料自检报告134.2原材料三检报告144.3质量控制资料144.3.1装饰装修145.常伴工程质贵评定乃三孝口站首件工程验收自评报告本项目为合肥市轨道交通4、5号线北段机电系统安装及装修总承包15标，我公司于2020年6月拿到中标通知书后立即组建项目经理部，经过前期各项施工准备，于2021年5月29日正式开工。施工范围主要有：合肥市轨道交通4,5号线工程机电系统（风、水、电）安装及装修总承包项目（1T6标）-15标段，雨花塘站、雨花塘站三孝口站区间、三孝口站、三孝口站阜南路站区间、阜南路站、阜南路站北一环路站区间、北一环路站、区间机电安装及装修工程。（1）通风空调系统、给排水及消防系统、动力配电与照明系统设备材料采购（除甲供设备材料外）及安装；（2）设备区（含配线区）、区间风井（若有）、区间联络通道及泵房二次建筑及装修工程。（3）综合支吊架系统：主要含车站设备区走道、站台层公共区屏蔽门两侧综合支吊架系统深化设计、采购及安装；抗震支吊架系统深化设计、采购及安装；（5）零星土建施工；（6）作为地盘商负责属地管理，并为电扶梯、屏蔽门、多联分体空调等集成单位提供设备存放及施工条件、做好成品保护等；（7）公共区装修（站台、站厅、出入口、风亭等，部分装修主材甲供）；（8）其它相关内容。具体详见设计图纸、技术文件及工程量清单。参建单位主要有:建设单位合肥市轨道交通集团有限公司监理单位中咨工程管理咨询有限公司设计单位中铁第四勘察设计院集团有限公司、上海市隧道工程轨道交通设计研究院、中设设计集团股份有限公司施工单位中铁建设集团有限公司1.工程概况本车站为合肥轨道交通5号线与已开通2号线的换乘车站。5号线车站位于金寨路、长江中路路口，长江中路北侧下;2号线车站位于金寨路，5号线车站为地下三层明挖岛式车站。车站中心里程有效站台宽度14m,长度120m。车站中心里程有效站台宽度14-12m,长度120m。车站外包总长178.90m（两端侧墙各宽0.8m）,标准段外包宽27.15（两端侧墙各宽0.8m）；总建筑面积：14939.53m2,主体建筑面积：11937.20m2,附属建筑面积:3002.33m2o2.自评参照标准1、建筑工程施工质量验收统一标准GB5O3OO-2O13；2,通风与空调工程施工质量验收规范GB5O243-2O16；3、建筑给水排水及采暖工程施工质量验收规范GB5O242-2OO2；4、建筑电气工程施工质量验收规范GB5O3O3-2OL5；5,建筑装饰装修工程质量验收规范GB5O210-2018；6、混凝土结构工程施工质量验收规范GB5O2()4-2OL5;7,砌体结构工程施工质量验收规范GB5O2O3-2O11；8、各专业施工图纸、设计交底、图纸会审记录等技术文件;9、招标文件（含技术规格书）要求。3.首件工程验收范围及相关质量标准3.1首件工程验收范围本次首件验收车站为三孝口站，首件工程验收范围主要有：（1）通风空调工程、给排水及消防水工程、动力照明工程样板。（2）装饰装修样板墙、地面。（3）实体工程1）通风与空调系统金属风管（含支吊架）制作与安装（站厅层10-12轴）。2）给排水及消防系统给水管道（含支吊架）制作与安装（站厅层10-12轴）。3）动力照明及接地系统导管敷设、隐蔽验收（站厅层10-12轴）。桥架安装（站厅层10-12轴）。配电箱安装（站厅层10-12轴）。电缆敷设及压接（站厅层10-12轴）。开关插座安装（站厅层10-12轴）。疏散指示灯具安装（站厅层10-12轴）。等电位及接地系统安装（站厅层10-12轴）。4）建筑装修工程钢筋加工及制作安装（站厅层10-12轴、设备层8-14/B-C轴）。模板安装（站厅层10-12轴、设备层8-14/B-C轴）墙体砌筑（站厅层10-12轴、设备层8-14/B-C轴）墙面抹灰、刮白、无机涂料（站厅层10-12轴）地砖、水磨石铺贴（站厅层10-12轴）（4）检验批数量本次验收钢筋、模板、砖砌体3个分项工程，7个检验批。装饰装修专业检验批：钢筋原材料；钢筋加工；钢筋连接；钢筋安装；钢筋隐蔽;模板安装；砖砌体；7个检验批。3.2相关质量要求3.2.1通风空调工程（1）通风空调专业材质工艺要求钢板风管板材厚度（mm）矩形风管通风管排烟管B10000.75（镀锌钢板）1.2（镀锌钢板）1000<B20001.0（镀锌钢板）1.2（镀锌钢板）2000VBW40001.2（镀锌钢板）1.5（镀锌钢板）（2）质量标准1）金属矩形风管法兰及螺栓规格应符合GB50243-2016（通风与空调工程施工质量验收规范）表4.2.3-5的规定:凤管长边尺寸Mmm）法兰角钢规格（mm）螺栓规格663025×3M663O<61SOO30×3M815OO<t25OO40×42500<40005O×5MlO2）钢板风管板材厚度应符合GB50243-2016（通风与空调工程施工质量验收规范）表4.2.3-1的规定:矩形风管长边尺寸bW通风风管壁厚W排烟风管壁厚（E）b10000.75（镀锌钢板）1.2（镀锌钢板）1000<b15001.0（镀锌钢板）1.2（镀锌钢板）1500<b20001.0（镀锌钢板）1.5（健锌钢板）2000<b40001.2（镀锌钢板）1.5（镀锌钢板）3）风管支、吊架的安装应符合下列规定：金属风管水平安装，直径或边长小于等于40Omm时，支、吊架间距不应大于4m；大于40Omm时，间距不应大于3m。悬吊的水平主、干风管直线长度大于20m时，应设置防晃支架或防止摆动的固定点。3.2.2给排水及消防工程（1）管材类型及连接方式管材类型连接方式生产、生活给水管（球墨铸铁管、薄壁不锈钢管）管径WDN80时给水管采用PElOO给水管，热熔连接。球墨铸铁管和PElOO给水管之间采用法兰连接消防给水管（内外涂环氧树脂复合钢管、内外热镀锌钢管）区间、轨行区、站台板下、站台叉线两侧消防给水管采用内外涂环氧树脂复合钢管，管径DN50采用螺纹连接，管径DN50采用沟槽式卡箍连接。其余室内消防给水管采用内外热浸镀锌钢管（镀锌层厚度不小于80Um）,管径DN50采用螺纹连接，管径DN50采用沟槽式卡箍连接，橡胶圈密封。（2）质量标准1）管道的支、吊架安装应平稳牢固，钢管管道支架的最大间距需符合规范要求。见下GB50242-20I5（建筑给水排水及采暖工程施工质量验收规范）3.3.10要求。公称直径（mm）1520253240506580100125150200水平管道支架的最大间距Cm）1.2Lg1.82.42.42.43.03.03.03.03.53.52）管道和阀门安装的允许偏差范围如下:项目允许偏差（mm）水平管道纵横方向弯曲钢管每米全长25m以上1>253.2.3动力照明及接地系统（1）线管敷设钢管暗敷时应尽量在建筑装修专业粉墙之前将管材敷设完毕，避免在粉墙完成后开槽。钢管切断使用切管刀、钢锯弓或砂轮切割机，断口处平齐不歪斜，管口打磨光滑、无毛刺，管内铁屑除净。钢管套丝应根据管径大小采用套丝机或手动套丝板牙，采用套丝机时要注意及时浇水冷却，丝扣不乱不过长、干净清晰。钢管管径在25mm及以下时用手扳弯管器煨弯，管径在25mm以上时用液压弯管机煨弯。钢管的最小弯曲半径、弯曲处的弯扁度符合规范要求。钢管连接使用接头，严禁采用熔焊连接；钢管进入箱、盒采用锁紧螺母固定，露出丝扣为24扣。当电线保护管遇下列情况之一时，中间增设86线盒，且接线盒或拉线盒位置要便于穿线：1）管长度每超过30米无弯曲；2）管长度每超过20米有一个弯曲；3）管长度每超过15米有两个弯曲；4）管长度每超过8米有三个弯曲；钢管明敷工艺与暗敷工艺相同处参见暗敷的施工方法。管卡的固定主要采用抱箍固定。固定点间距均匀，与管路终端、转弯中点、电气器具或接线盒边缘的距离为150500mm,中间固定点的最大距离如下表：钢管名称钢管规格15-2025-304050中65IOo厚壁钢管1500200025003500管路遇有建筑物伸缩缝时采用金属软管做补偿处理。明敷钢管采用4m2的黄绿双色铜芯绝缘线作跨接地线。钢管敷设完毕后对管口进行保护，严防混凝土、水及其他杂物进入管内。（2）质量标准线管外径和壁厚的允许偏差应符合GB/T3091-2015（低压流体输送用焊接钢管）表4.1.2规定：GB/T30912015表2 外径和壁厚的允许偏差通信为老米外修（D外役允许偏弟壁厚"允许修阴n体n4ih距骨病100mm位由内）DW48.3±0.5±10%，48.3<D273.1±1%D273.1<D5O8±0.75%D-2.4O.SD>50±1¼D或土IO.U.四内收较小的3.20.8线管直径与壁厚应符合GB/T3091.2015（低压流体输送用焊接钢管）表4.1.1规定。表1外径不大于219.1EE的#4储公称口径.外径.公称9CJ9和不DDZK单代，冷也*公总:"林<l>N>e小公林EN；不IN理不大于系川I系X2系网36lo.21Q.Q2.0O.2o812.72.00.2。IO17.216.。2.20.20162I.：<20.82.20.30202«.M2.O2.20.352533.733.032.52.50.40'2i.t42.041.52.50.404U48.348.U47.52.750.50506638.559.03.0o.o6576,175.575.03.0O.D8“88.”88.58.U3.250.7。100114.3114.03.25。.8U125139.7141.3140.。3.51.00150s.168.3159.03.51.20ZUO219.219.04.01.60注I:衣中仙公称"不WiafrX内什依名义M4*.小衣"、外信M去M|俏啾万崎愕的内4个.tt2.季MlWiIH*.mtnnaHI*42L4PiIIJM*Wl3足少畋精蛛.专川杀M.1.l（2）桥架安装电缆桥架需具有防尘、防腐、防火阻燃性能。允许采用轻质、高强电缆桥架，但无孔托盘底板与侧边不得焊接。电缆桥架金属外壳制造要求：采用冷轧钢板，材料应符合自身的相关标准：碳素结构钢GB/T700-2006、碳素结构钢冷轧薄钢板及钢带GBfTl1253-2007。1）钢制桥架允许的最小板厚：当宽度B:BW150mm,板厚62Lomm当宽度B:15Omm<B<300mm,板厚621.2mm.当宽度B:30Omm<BW500mm,板厚521.5mm.当宽度B:50OmmVBW80Omm,板厚622.0mm.当宽度B:B>800mm,板厚6云2.2mm.除上述板厚要求外，允许采用轻质、高强、节能环形筋电缆桥架，但无孔托盘底板与侧边不得焊接。2）电缆桥架长度偏差极限偏差：当长度2000mm,极限偏差为土2mm当长度>200Omm,极限偏差为±4mm3）电缆桥架宽度极限偏差：当桥架宽度/40Omm时，极限偏差为土3mm当桥架宽度>40Omm时，极限偏差为±4mm说明：盖板取正偏差，槽底宽取负偏差4）表面处理：热镀锌厚度N75um（符合检测标准：金属覆盖层GB/T13912-2002）5）连接片的厚度至少按桥架同等板厚选用也可选厚一个等级，盖板的板厚可以按桥架的厚度选低一个等级。6）在电缆桥架直通、转弯和分支接线处，采用制造厂标准二通、三通、四通和转角接线盒。7）安装用的所有钢件螺栓、螺帽、垫圈等应热镀锌，锌层厚度不小于45Hm。8）固定间距：宽度小于400mm的电缆桥架，水平方向固定间距为2.0m,垂直方向1.5m；宽度400mm及以上的电缆桥架固定间距不大于1.5m。9）桥架的接地：金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接。电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2。（3）电缆敷设及压接安装1）低压电线和电缆，线间和线对地间的绝缘电阻值必须大于0.5MQ。2）馈电线路敷设完毕，电缆做好电缆头、电线做好连接端子后，与其他电气设备、器具一样，要做电气交接试验，合格后，方能通电运行。3）电线、电缆接线必须准确，并联运行电线或电缆的型号、规格、长度、相位应一致。（4）疏散应急照明灯具安装1）应急照明在正常电源断电后，电源转换时间为：疏散照明W1.5s,安全照明0.5s。疏散照明由安全出口标志灯和疏散标志灯组成。安全出口标志灯距地高度不低于2m,且安装在疏散出口和楼梯口里侧的上方；2）疏散标志灯安装在安全出口的顶部，楼梯间、疏散走道及其转角处应安装在Im以下的墙面上。不易安装的部位可安装在上部。疏散通道上的标志灯间距不大于20m（人防工程不大于10m）；3）应急照明线路在每个防火分区有独立的应急照明回路，穿越不同防火分区的线路有防火隔堵措施；4）疏散照明线路采用耐火电线、电缆，穿管明敷或在非燃烧体内穿刚性导管暗敷，暗敷保护层厚度不小于30mm。电线采用额定电压不低于750V的铜芯绝缘电线。（4）开关插座安装D当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择不同结构、不同规格和不能互换的插座；配套的插头应按交流、直流或不同电压等级区别使用。2）插座接线应符合下列规定：2.1）单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线接连，左孔与零线连接；2.2）单相三孔、三相四孔及三相五孔插座接地（PE）或接零（PEN）线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座，接线的相序一致。2.3）（PE）或接零（PEN）线在插座间不串联连接。（5）等电位及接地系统安装D建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网络，环形网络应就近与等电位联结干线或局部等电位箱连接。支线间不应串联连接。2）等电位联结的可接近裸露导体或其他金属部件、构件与支线连接应可靠。熔焊、轩焊或机械坚固应导通正常。3.2.4装饰装修专业CD钢筋工程1）墙体拉结筋：a）混凝土实心砖墙:沿墙高每500mm设2由6拉结筋沿墙全长贯通并与构造柱拉结；b）加气混凝土砌块墙：沿墙高每50060Omm左右，在水平灰缝内设拉结筋2中6（墙厚25Omm时为36）、分布筋力6200（焊接网片），沿墙全长贯通并与构造柱拉结。2）构造柱：a）墙体高度=470（）mm时构造柱纵向配筋412（HRB400）,箍筋采用06200,上下60Omm范围内设置加密区，采用6100加密；b）墙体高度470Omm且墙体厚度V300mm时纵向配筋4中14（HRB400）,箍筋采用6200,上下60Omm范围内设置加密区，采用6100加密；c）墙体高度4700mm且墙体厚度300mm时纵向配筋614（HRB400）,箍筋采用6200,上下60Omm范围内设置加密区，采用6100加密；3）圈梁：当内隔墙高度e4000mm时，在墙的中部或结合门窗过梁加设圈梁，圈梁高200mm、宽同墙厚。配纵向钢筋上、下各212（HRB4OO）,箍筋为6200。（2）砌体工程车站砌体结构采用混凝土实心砖及混凝土加气块砌筑，首件验收砌筑完成施工。a）混凝土实心砖：240*115*53mm,抗压强度等级2MU15。b）蒸压加气混凝土砌块：600*300*20Omm,抗压强度25.0Mpa、干密度W725KgoC）砌筑砂浆采用DMM7.5强度干混砂浆，保水率280%,拉伸粘结强度20.4MPa。d）抹灰砂浆采用DPMI5、M20强度干混砂浆,保水率280%,拉伸粘结强度20.4MPa。（3）混凝土工程a）混凝土条带：蒸压加气混凝土砌块墙体根部浇筑C30混凝土条带；有水房间墙体根部浇筑C20混凝土条带，无水房间高出建筑面层100mm,有水房间高出建筑面层200mm；b）构造柱、圈梁、过梁及门窗抱框：均采用C30细石混凝土。4.工程技术资料情况4.1原材料自检报告序号材料名称型号规格进场数量报告日期报告编号检测结果1热轧光圆钢筋6.54.913吨2021/5/1321009006981合格2热轧带肋钢筋121.988吨2021/5/1321009006979合格3热轧带肋钢筋145.88吨2021/5/1321009006980合格4混凝土实心砖240*115*53/MU1551600块2021/5/1721085000155合格5干混砌筑砂浆DMM7.510吨2021/6/12210260(X)159合格6植筋胶SF-100100kg2021/6/2421089000060合格7蒸压加气混凝土砌块600*300*200/A5.0B07816块2021/6/521016000312合格4.2原材料三检报告序号材料名称生产厂家规格型号报告日期报告编号检测结论1热轧带肋钢筋中新钢铁集团有限公司HRB400C122021/5/192021-08ZC050271合格2热轧带肋钢筋中新钢铁集团有限公司HRB400C142021/5/192021-08ZC050251合格3混凝土实心砖庐江县盛桥镇魏星星建材厂240*115*53/MU152021/5/202021-08ZC050252合格4蒸压加气混凝土砌块2021-08ZC050619600*300*200/A5.0B072021/6/252021-08ZC060482合格5干混砌筑砂浆合肥日升干粉砂浆有限公司DMM7.52021/6/222021-08ZC050619合格6热轧光圆钢筋连云港亚新钢铁有限公司HPB300A62021/7/132021-08ZC070147合格4.3质量控制资料43.1装饰装修分项名称份数结果出厂合格证3真实有效钢筋质量复试报告3合格钢筋原材料验收记录1符合要求钢筋加工验收记录1符合要求钢筋连接验收记录2符合要求钢筋安装验收记录1符合要求钢筋隐蔽验收记录1符合要求模板安装验收记录1符合要求干混砂浆出厂合格证1真实有效干混砂浆质量复试报告1合格砌块出厂合格证2真实有效砌块质量复试报告2合格植筋锚固检测报告3合格5.首件工程质量评定我项目部严格按照设计图纸、国家规范、招标文件等文件要求进行检查自评，结果满足上述文件规定，本次首件工程自评合格。中铁建设集团有限公司2021年08月27日
