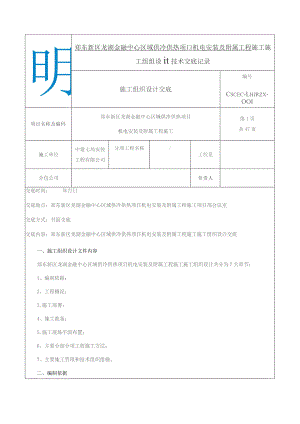

明郑东新区龙湖金融中心区域供冷供热项口机电安装及附属工程施工施工组组设it技术交底记录施工组织设计交底编号Cscec-Lhjrzx-OOI项目名称及编码郑东新区龙湖金融中心区域供冷供热项目机电安装及附属工程施工第1页共47页施工单位中建七局安装工程有限公司分项工程名称/工程量分包公司负责人交底时间：年月日交底地点：郑东新区龙湖金融中心区域供冷供热项目机电安装及附属工程施工项目部会议室交底方式：书面交底交底内容：郑东新区龙湖金融中心区域供冷供热项目机电安装及附属工程施工施工组织设计交底一、施工组织设计文件内容郑东新区龙湖金融中心区域供冷供热项目机电安装及附属工程施工施工组织设计共分为7大章节：1、编制依据：2、工程概况；3,施工部署：4、施工准备；5,施工现场平面布置：6、主要分部分项工程施工方法；7、主要施工管理和技术组织措施。二、编制依据1、相关法律法规。类别名.称编号国家中华人民共和国合同法国家主席令第九届第15号中华人民共和国安全生产法国家主席令第十二届第13号中华人民共和国建筑法国家主席令第十一届第46号行业建设工程质量管理条例国务院令第279号建设工程安全生产管理条例国务院令第393号安全生产许可证条例国务院令第653号2,主要施工标准、规范、图集。类别名称编号规氾国家机械设备安装工程施工及验收规范GB50231-2017给水排水构筑物工程施工及验收规范GB50141-2008建筑电气工程施工质量验收规范GB50303-2015工业设备及管道绝热工程施工及验收规范GB50185-2017自动化仪表工程施工及及质量验收规范GB50093-2013自动化仪表安装工程质量检验评定标准GBJ131-90火灾自动报警系统施工及验收规范GB50166-2019高密度聚乙烯外护管硬质聚氨酯泡沫塑料预制直埋保温管及管件GB/T29047-2012石油天然气工业管线输送系统用钢管GB/T29047-2012机械设备安装工程施工及验收规范GB50231-2017建筑机械使用安全技术规范JGJ33-2012工程测量规范GB50026-2007电气装置安装工程电缆线路施工及验收规范GB50168-2018电气装置安装工程接地装置施工及验收规范GB50169-2016建设工程施工现场供用电安全规范GB50194-2014室外给水排水和燃气热力工程抗震设计规范GB50032-2003建筑给水排水及采暖工程施工质量验收规范GB50242-2002通风与空调工程施工质量验收规范GB50243-2016给水排水管道工程施工及验收规范GB50268-2008消防给水及消火栓系统技术规范GB50974-2014自动喷水灭火系统施工及验收规范GB50261-2017建设工程施工现场供配电安全规范GB50194-2014建筑施工起重吊装工程安全技术规范JGJ276-20I2建筑深基坑工程施工安全技术规范JGJ311-2013规施工现场临时用电安全技术规范JGJ46-2005建筑施工安全检查标准JGJ59-2011通风管道技术规程JGJ141-2017施工现场机械设备检查技术规范JGJ160-2016程城镇供热管网工程施工及验收规范CJJ28-2014建筑施工作业劳动防护用品配备及使用标准JGJ184-2009建筑工程资料管理规程JGJ/T185-2009施工企业工程建设技术标准化管理规范JGJ/T198-2010采暖通风与空气调节工程检测技术规程JGJ/T260-2011综合管廊热力管道敷设与安装17GL401综合管廊给水、再生水管道安装17GL301城镇供热直埋热水管道技术CJJ/T8I-2013城镇供热管网设计规范CJJ34-2010龙门架及井架物料提升机安全技术规范JGJ88-2010城镇供热管网工程施工及验收规范CJJ28-2014制冷设备安装工程施工及验收规范JGJ66-1984类别名称编号热水管道直埋敷设17R401室外热力管道地沟03R411-2管道与设备绝热08R418热力管道焊制管件设计选用图94R404通风机安装（2002年合订本）图集K101-1-3金属、非金属风管支吊架图集08K132常用小型仪表及特种阀门选用安装01SS105防水套管02S404管道支架、吊架12YS10矩形水箱12S1013,本系统（总公司、工程局、公司）相关管理制度、制度、手册。类别名称编号总公司、局及公司中国建筑股份有限公司项目管理手册（2015）中建股安字（2014】571中国建筑安全管理手册施工现场标准化管理手册建七安工2013964、招投标文件、设计图纸、项目策划书及实施计划书。类别名称名称编号备注合同文件招投标文件施工承包合同项目策划书及实施计划书设计文件施工图纸设计交底记录、图纸会审记录三、工程概况1、工程建设概况：工程名称，参建方名称，工程规模，工期、质量要求。序号项目内容1工程名称郑东新区龙湖金融中心区域供冷供热项目机电安装及附属工程施工2建设单位郑州东龙新能源有限公司3设计单位河南省建筑设计研究院有限公司4监理单位郑州大学建设科技集团有限公司5施工单位中建七局安装工程有限公司6建筑面积20715.4m17工程体量1.58亿元人民币8合同工期工期150日历天（当2、3号能源站工程在接到建设单位书面通知开工时剩余工期大于90日历天时，总工期不变；当2、3号能源站工程在接到建设单位书面通知开工时剩余工期不足90日历天或己超出总工期时，2、3号能源站工程应在接建设单位书面通知后90日历天内完工）9计划工期工期150口历天（当2、3号能源站工程在接到建设单位书面通知开工时剩余工期大于90日历天时，总工期不变；当2、3号能源站工程在接到建设单位书面通知开工时剩余工期不足90口历天或己超出总工期时，2、3号能源站工程应在接建设单位书面通知后90口历天内完工）10质量要求合格2,工程安装设计概况。项目内容管管道支墩管廊内DN800采暖兼供冷管道混凝土支墩、DN800中水51水管道混凝网土支墩、支管廊管道混凝土支墩。管道安管道支架管廊内DN350热水供回水管道及DN800中水供水管道钢支架。沟槽开挖支支管廊至1#、2#、3#能源站内管道、以及中水进1#能源站。装护降水中建七局安装工程有限公司l“，ll“iEg<r(igC.,LtJ.fCSCECTtbD*ri系统管道安装管廊内管道对接、焊接、检测。给排水系统给水系统根据甲方提供资料本项目引入市政给水管径DN150,自来水的压力为O.25MPa,供能源站卫生间用水、工艺设备及管网补水、消防用水。生活污水系统室内生活排水采用污废合流制，卫生间均设置在地下室，采用一体化污水提升装置，提升后排至室外污水管网；卫生间采用伸顶通气单立管系统.压力排水系统主要位于地下室排污系统：压力排水采用焊接钢管，焊接连接。暖通系统暖通工艺本工程分为综合管廊和3座能源站，总供冷供热建筑面积279万m:能源站采用常规电制冷加再生水热泵系统,同时设置了冷却塔和电极锅炉，1#、2#、3#能源站机组总制冷量均为18900RT（66450KW）,总制热量均为48710K%再生水供回水温度：28/38C（夏季供冷工况），15/7C（冬季供热工况），能源站夏季冷冻水供回水温度：5/13.C：能源站冬季热水供回水温度：52/42-C,冷却水供回水温度：32/37C（夏季冷却塔工况）:冷却塔均匀布置在1#和2#能源站。电锅炉平均分布在三个能源站，作为前期应急供暖，可以承担总供热负荷的30%左右，设置两台4.5MW电极式锅炉。空调系统本系统夏季空调利用区域供冷系统5C冷水作为站内辅助用房内空调夏季冷冻水供水，站内辅助用房夏季冷冻水回水温度为13C。站内冷冻水回水接入站内主机房集水器与区域供冷系统其它支路的冷冻水回水混合，最后进入冷水机组。冬季采用能源站内制备的50C热水作为站内辅助用房冬季空调热媒，供回水温度为50/40C。站房内空调水系统采用两管制。各支环路及分支管路均设置静态流量平衡阀保持系统流量平衡。避免出现系统水力失调现象。空调水管路采用异程式各风盘、新风机组、吊顶式空气处理机组设静态平衡阀设各空气处理机组减水力平衡阻力差不大于15%。通风系统电房、开闭所、电容器间、变频器室、变配电室:设机械通风兼气体灭火后通风，设置下排风口和上排风口，送排风风管穿过气体灭火防护区隔墙均设置灭火时联动关闭的电动阀,气体灭水时，由气体灭火控制系统联锁关闭排风机、送风机及送、排风管道上的电动阀，使房间与外界隔绝，进行气体灭火;气体灭火结束，电动或手动开启排风机，同时联动开启送风机及送、排风管道上的电动阀以排除七赋丙烷气溶胶等，排风机和送风机室内外均能控制。室内、外均设置控制按钮。送、排风系统相关用应为消防电源。地下热泵主机房:设置机械通风系统及事故通风，同时事故通风应根据放散物的种类，设置相应的检测报警及控制系统。事故通风的手动控制装置应在室内外便于操作的地点分别设置。消防电梯机房、电梯机房、备用设备房:设机械排风，选用低噪声壁式轴流风机。防排烟系统本项目防烟楼梯间、独立前室、合用前室、消防电梯前室分别独立设置机械加压送风系统。设置机械加压送风系统的场所，楼梯间设置常开风口，前室、合用前室、消防电梯前室设置常闭风口，火灾时联动开启。送风机设置在专用机房内。楼梯间一共3层，设置一个常开式百叶送风口：前室、独立前室、合用前室每层设一个常闭式加压送风口，并设手动开启装置。电气工程动力系统由于受建筑面积的限制，变电所设备的布置应服从冷站制冷工艺的功能要求并考虑到负荷分布、配电线路路由本工程变电所设置在地下一层。选用2台250OkVA户内型干式变压器。本工程二级负荷:消防设备、应急照明、安防设备等容量1005k%三级负荷:一般照明插座、空调等容量139k肌水泵容量445OkWII另IOkV水泵和机组及电锅炉的安装容量为2751OkW（其中电锅炉9000k不与IOkV机组同时运行）.中、低压供电系统结线型式及运行方式：DIOkV中压配电系统采用单母线分段运行方式两路IokV中压电源同时工作互为备用。当某路电源失电时，自动切除部分三级负荷后，自动合上联络开关，单母线运行，保证二级负荷。2）低压为单母线分段运行，平时两段母线分列运行，故障时手动切除部分三级负荷后合上联络开关，保证二级负荷及其它三级负荷运行。低压主进线开关与联络开关之间设电气联锁，任何情况下只能合其中的两个开关。3）IOkV高压电缆下进下出,0.4kV低压电缆下进下出。电力施工范围为IOKV变频器配电柜以下至泵。照明系统光源:选用荧光灯、LED灯或其他节能灯具。照明、插座分别由不同的支路供电均为单相三线。所有插座回路（2.2m以上空调插座除外）、室外照明灯具的回路均设剩余电流断路器保护（剩余漏电整定值为30mA,切断时间不大于0.4s）。应急照明:变配电房、消防控制室、消防水泵房、网络中心、防烟及排烟机房等的照明100%为备用照明，其他公共场所备用照明一般按正常照明的10%15%设置；在走廊、楼梯间及其前室、消防电梯间及其前室、主要出入口等场所设置疏散照明。应急照明灯（含备用照明、疏散照明）和灯光疏散指示标志应设玻璃或其它不燃烧材料制作的保护罩。本工程消防应急照明和疏散指示系统选用集中电源集中控制型系统由应急照明控制器、应急照明集中电源、消防应急照明灯具、消防应急标志灯具等组成。独立型应急照明控制器设置在消防控制室内，由应急照明控制器至应急照明集中电源的通信线与本工程火灾自动报警及联动控制系统同线槽敷设。弱电工程数据/语音通信及综合布线系统通信网络系统，分为固定通信系统，移动通信系统。由市政引来的外线电话电缆、中继线电缆、宽带由建筑物西侧引入，控制机房内。在本工程电信引I入端设置过电压保护装置。通信系统的工作接地与大楼综合接地合用设专用接地线。综合布线系统,本系统仅包含计算机网络设备机房总配线架以下的配线系统。采用非屏蔽综合布线系统，水平语音和数据系统采用六类带十字骨架UTP电缆,穿镀锌钢管暗敷墙面或桌面采用六类单孔或双孔信息插座。布点原则:管理用房每1015T左右设I个双口信息插座；每间电气机房及备用设备室设1个双口信息插座一层夹层四个站集中控制室内预留适量信息点,位置可根据机房布置平面实际施工进行适当调整。计算机网络系统：网络系统分为核心层和接入层二层结构。网络设置根据使用功能和特点划分为，办公网:供冷站内的工作人员使用，智能网:供智能化系统使用。核心层是计算机网络通信平台的中心所采用核心的网络设备是千兆核心交换机。火墙支持与入侵防御系统的联动，支持（双机集群）工作模式。公共信息系统：公共信息显示系统包含信息采集、处理、编辑、传输、信息发布功能，设立"信息编辑、节目制作中心”，设于地下一层的集中控制中心内系统采用基于TCP/TP通讯网络。公共安全系统地下一层设三站安防监控中心负责3个冷站的安防监控。系统采用集成式联网型安全技术防范系统前端设备设于安防监控中心内。安防监控中心应有保证自身安全的防护措施和进行内外联络的的通识手段并应设置紧急报警装置和留有向上一级接处警中心报警的通信接口.安全技术防范系统由视频安防监控系统、入侵报警系统、出入口控制系统、电子巡查系统和残疾人紧急呼叫系统及安防信息综合管理系统组成。区域冷站集中监控及能源管理系统本PLC控制系统分为管理层、控制层和现场层三层网络结构;管理、控制层采用TCP/IP结构,通过冷站智能网进行通信实现集中控制与管理，在1#站设总控中心，其他各冷站弱电机房设管理分站，对本冷站区域内所有机电设备进行集中监控与管理。整个控制系统，不论总站控制中心还是分站控制中心均设置双冗余系统,当一台控制器出现故障,可无缝切换到另一台设备实现不停机热备功能。管理层网络：系统图形工作站通过以太网实现区域性数据联网遵循TCP/TP通识协议进行数据管理。控制层网络:主控制柜通过以太网与管理层及现场智能控制箱通BK,其中冷站用户处板换间现场控制器通过光纤网络与主机通讯和传输数据。现场层:各前端受控设备及检测设备接入对应现场智能控制箱。能源管理功能:通过全电量采集、水量采集、冷量采集设备对建筑物内能源使用数据的采集、处理、存储、分析、评估等生成能源管理数据库掌握能源使用具体情况，提供改进的方案和手段等。火灾自动报警系统本工程采集中报警系统0系统由火灾探利器，手动大灾把警按钮、火灾声光报警器、消防应急广拣、消防专用电话消协控制室图形显示装置、火灾任整控制器、消前联动控制器等组成。火灾自动报器系统线缆引自消防控制室控制室应有火灾报营控制器、消防联动控制器、消防控制室图形显示装置、消防专电话总机、消防应急广播控制装置、消防电源监控器等。消防控制室内应设置可直接报警的外线电话，室内严禁穿过与消防设施无关的电气线路及管路。火灾自动报警系统设有手动和自动两种触发装置。系统单台火灾报警控制器所连接消防设备及地址总党不应湘3200点其中每一总线回路不应超过200点单台消防联动控制器所连接的消位设备及地址总数不应超过1600点其中每一总线回路不应超过100点。上述点数为应留有不少于顾定容量10%的余量.所有消防模块均设置在本报警区域内的金属模块箱内，严紫设置在配电（控制）柜（箱）内。手动火灾报警按钮处设置消防对讲电话插孔，消防电话系统采用多线制式。火灾自动报警系统应设置交流电源和蓄电池备电源。蓄电池应急电源输出功率大于报警及联动检制系统全负荷功率的120%,容量应保证系统同时工作负荷条件下连续工作3h以上。3自然环境和场地条件。序号内容条件概况1工程环境条件本工程建设场地位于位于郑东新区龙湖金融岛上，交通比较便利，原生态景观资源丰富。场地周围环境相对简单，综合管廊土建已经施工完成，已具备施工条件，3座能源站土建正在建设中，随着上建进度安装逐步进入，对工程建设限制较少。2地质条件及地上、地下情况地貌单元属黄河冲积平原，无不良地质现象和地质灾害，是可进行一般的场地建设，场区地下水类型主要为潜水，用地主要分布在金融岛西北角1#站、东北角2#站、南侧3#及沿岛3.25Km长综合管廊。3现场水、电、路及三通一平己具备条件4排水已具备条件5临设机电安装部宿舍租住附近民房，现场办公地点租附近办公楼房。4、工程特点及施工难点和重点。（1）本工程特点：本工程主要为1-3#能源站地下受限空间冷却水、冷冻水泵等工艺设备安装，站内及综合外管廊大口径（DN1800-DN350）工艺管道的安装。1）大型泵机组的运输、吊装、能源站内搬运及就位、调试及试运行；2）站内及综合外管廊受限空间大口径（DN1800-DN350）管道的吊装、运输、安装、冲洗、试验：3）受限空间作业；4）深沟槽的土方开挖、支护、降水作业；5）工期紧张：6）联合试运行：（2）施工难点和重点：序号工程重点重点分析应对策略1测量工作本工程管线长，线路成圆弧形，线路是否准确定位将影响管道的膨胀，空间的有效利用，管道线路整体观感及整体工程工期。L依据设计图纸提供的管线条件，结合工程施工的需要，做好测量所需各项数据的搜集、计算、复核工作。2.测量管道中线的起点、终点、平面折点及直线段控制点。3.施工前认真熟悉图纸,定出放线方案及管道中线，每次测量完毕,必须由一名测量员进行复测，并填写测量复核记录单,报技术人员审查、存档。2固定支墩制作安装在综合管廊内的供冷供热和中水管道敷设时，固定支墩起着限制管道热胀移位、保护弯头及其附件安全工作的作用。支墩承受的重力和推力大，质量控制应重点1.严格按照设计及热水管道直埋敷设17R410图集要求施工，控制好三材的质量、规格及标号，并与管道安装施工期同步施工，工序衔接要紧凑，做好防护措施，确保安全。2.钢筋安装：钢筋绑扎之前先清理地面（模板）杂物。监控。按划好的间距，先摆放受力主筋、后放分布筋。3.模板工程：本工程模板采用木模板加固支撑要牢固可靠，防止模板发生移位、胀模现象的出现。4.混凝上浇筑：混凝土采用商品混凝上，控制混凝土浇筑质量，确保支墩成型合格。3管材运输、布管本工程线路长，作业空间有限，管材运输是本工程的难点O编制管材二次倒运专项方案及布管方案，在沿线与现有道路交汇处管材临时堆场3处，用托管板车进行管材二次倒运。4综合管廊内管道的吊装及运输本管线工程大量管道安装在综合管廊内，而且分布在负二层管廊，管道管径较大，作业空间有限，管道的吊装及仓内的运输是本工程的难点。1.认真熟悉图纸，理解管道和设备性能，掌握设备重量，编制材料设备吊装和运输方案：2.因空间受限，大型吊车无法使用。综合考虑使用汽车吊将管道转运至一层下料口处；3.在一层下料口处再使用拖板车配合龙门吊将管道吊运至负二层管廊内：4.在管廊内运输使用卷扬机牵引配合自制小型拖板车运至安装位置，最后使用倒链吊运至支墩上或管道托架上。5管道焊接管道安装施工，既有综合管廊内有限空间施工又有直埋施工，施工难度大，而且不易检修。为了保证管道的施工质量，其对口安装、焊接及焊口的检验都必须进行严格的质量监控。L严格焊接作业的管理制度，加强对焊接作业人员、焊接机具和焊材的管理。编制详细的管道焊接作业指导书，并进行专项技术交底。2.选用持有省级劳动部门授权的焊工考试合格证（有效期内）且具有丰富经验的工作人员，确保焊接质量。3.焊接工艺要严格执行施工验收规范的要求。工作钢管DN200焊口母材型号为20#钢，工作钢管DNN250母材型号为Q235B,钢管采用氢电联焊焊接，焊条型号应根据母材选择，一般Q235B钢采用E4316焊条，而且必须进行100%外观检测和30%探伤射线检验，同时还必须进行管道强度和严密性试验，试验合格后方可中建七局安奘工程有限公司IatIaIItIieaLagiacrriagCo-IM“ISCIC；rbl)*iio3进行焊口的防腐和保温工作。4.在焊接施工过程中，加强对焊工焊接质量的跟踪检查。由专业质检人员每天对焊口进行外观检查，及时找出焊接不足之处，并组织焊接施工队进行整改。6补偿器安装补偿器安装和管道的冷紧、热紧是确保管道不渗漏的关键。1.补偿器水平安装时，垂直臂应水平放置，平行臂应与管道坡度相同。垂直安装时，不得在弯管上开孔安装放风管和排水管。在管段两端靠近固定支架处，应按设计规定的拉伸量留出空隙，冷拉应在两端同时、均匀、对称地进行，冷拉值的允许误差为IOninu2.较链补偿器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，较链型补偿器的较链转动平面应与位移转动平面一致，需要进行“冷紧”的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。补偿器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。3.大拉杆补偿器进行安装之前需要先检查补偿器的型号、规格及管道安装情况，是不是符合设计要求。在运输、安装、焊接时都应注意防止波纹管部位受损。冷紧安装可以获得更大的补偿量，也可以使补偿器处在很好的工作状态，冷紧时注意安装的冷紧口不可距补偿器过近，不允许靠补偿器变形来配合管道冷紧，防止安装中的不对中、不平整等其他应力作用在波纹管上拉伤补偿器。在安装和工作的任何时候，补偿器本体都不可承受扭矩，由于波纹管强度差、刚性小，不可承受除介质以外的作用力，水平安装时不可承受管道重量，补偿器两端离最近支架的距离应昼缩短，以免管道重力作用在波纹管上，引起波纹管变形甚至损坏。严禁用波纹补偿器变形的方法来调整管道的安装误差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。7沟槽开挖本管线工程在进出能源站周边无管廊，需进行直埋敷设，管径分别为DN1800mmDNl300mmDN800mm/DN350m,能源站周边管线密集，管径较大，土方开挖量大，开挖面积大，工期短，施工现场场地较复杂，给施工上带来较大的困难。1.合理安排土方的分层、分段开挖，工序衔接要紧凑，尽量缩短沟槽的暴露时间，做好防护措施，确保安全。2.本工程管槽基坑深度在3米以上，局部井室深基坑超过5米。除土质好的沟槽在开挖时可以放坡和局部采用一般临时支护外，其它土质的沟槽严格选取合适的支护方案，避免出现安全事故。3.在沟槽施工过程中，如遇到地下水且水位高于沟底时，必须采取排水措施。保证沟槽施工质量，防止槽壁塌方造成阻碍施工或危及施工人员安全。沟槽降水需编制专项施工方案并报监理和甲方审批，通过后按审批的方案施工。4.加强对沟槽周边的变形和沉降观测，用检测数据指导施工。8水压试验管道系统长，管径大，一次性水压试验组织实施难度大.1.项目部水压试验阶段设立专门的水压试验小组，同时公司将协力配合，负责工程的水压试验工作，仔细研究设计图纸和设备性能，制定完善的调试方案。2.配置先进的水压试验仪器仪表，采用先进的试压方法，确保整个输水系统一次性水压试验成功。3.站内及综合管廊大口径管道的冲洗、试验应编制专项方案，综合考虑用水水源及冲洗水的排放，提前与市政部门申请。9设备的吊装、运输及安装受限空间内设备的吊装、运输和安装是本工程的重中之重。1认真熟悉图纸，实地勘察现场，及时沟通设备厂家，了解吊装机械设备性能，选择合适吊装机械，编制吊装运输方案；2.沟通设备厂家，派人现场指导安装:做好土建安装专业工作面的移交，确保移交的安装工作面符合设备安装要求。3.设备均可从能源站顶预留口处吊装进入到站内，垂直吊装采用汽车吊进行吊装，水平运输采用卷扬机、地坦克、滚杠等方法进行运输。四、施工部署1、项目管理和控制目标（工期、质量、安全、创优、科技、文明等）及分解。（D工期目标：150日历天，（当2、3号能源站工程在接招标人书面通知开工时剩余工期大于90日历天时，总工期不变：当2、3号能源站工程在接招标人书面通知开工时剩余工期不足90日历天或已超出总工期时，2、3号能源站工程应在接招标人书面通知后90Fl历天内完工）（2）质量目标：合格（3）安全目标：杜绝重伤以上生产安全事故，一般轻伤事故频率不超过3%。，确保零工亡：重大安全隐患整改率100%（4）创优目标：确保市优质工程，争创国优或安装之星（5）科技目标：知网可查论文2篇，省级QC成果1项，发明专利授权1项，实用新型专利授权2项。（6）文明施工目标：严格按照中建Cl标准化及河南省文明工地要求施工2、项目经理部项Fl结构及组织机构。（1）项目结构形式为线性式中建七局安奘工程有限公司（2）组织机构如右图:项目经理I3、主要施工方法、施工顺序及流水段划分。突出主要方法（总体），主要施工顺序。-临建搭设一M图纸会串r"人员进场I-管底俺_ I SwS T支座安装管道安装压力试验->T 1#能源- 站施工*1设备吊装运输没；展找T管道附件展装T 单机试乍1痴排水卜管安装T给排水支管安装 T 系统试压末端设答安装1-线管桥梁安装 TM电箱（柜）安装 T 电缆敷设 T 系统调试1-子 风评制作 T风管安装T 设一备安装 T 系统调试1-）2,能源- 站淹1：1设各吊奘运输T设备安装T管道附件安装l单机试条 1->1给排水H?安装T给排水史管安装ll系统试压木端设备安装1-»!纹管桥型安装 T配电箱（柜）安找 T 电缆敷设系统调试1-斗 Hl管制作 T 风管安装 T 安备安装系统调试1-÷ 3*能激 站鹿工»1设各吊装运输 f设径安装T管道附件安装T 机试乍1-1给井水卜竹安装卜倒给排水支T!安装ll系统试JK 末瑞设备安装1-城管桥梁安装 T配电箱（柜）安装 T 电缆敷设ll系统调试1-»1风管制作 T风管安装T 设备安装ll系统调试1竣（验收机电系统 联合N试预会收4、施工进度计划：工期要求，节点工期。（1）工期要求：计划开工口期2021年2月20口，具体以开工令为准，综合管廊计划竣工日期2021年6月30日，1#能源站计划竣工日期2021年9月30日，2#/3#能源站计划竣工日期2022年5月30日。（2）节点工期以年度作为节点，结合土建施工进度安排，确定机电安装施工阶段里程碑如下：2021年4月30口：管廊支墩支架完成；2021年5月30口：管廊管道基本焊接完成；2021年6月30日：管廊管道压力试验完成:2021年4月30日：1#能源站设备进场；2021年6月30日:1#能源站设备安装完成：2021年7月30日：1#能源站设备管道及附件安装完成；2021年9月30日：1#能源站系统整体调试完成：2#、3#能源站在接到开工令后90天内全部完成，具备联合试运行条件;5,主要生产资源配置；（1）劳动力需求计划；工种按工程施工阶段投入劳动力情况挂备阶段实施阶段高峰阶段收尾阶段调试试运行阶段竣工阶段测量工333310管道工12304030105瓶弧焊工615301053焊工615301053起重工266330电工369662气割工466400探伤工212181861油漆工069630保温工06121260辅助工156090451812钢筋工LO1520000木工6610000碎工61212000自控仪表工2182418126消防弱电工2Ih211.5126合计792313401808738（2）主要材料需用量及进场计划:序号材料名称（规格）单位数量计划进场日期备注1型材吨150003月20日-6月5日2直埋保温管米200003月20日-5月10日3螺旋焊接钢管、无缝钢管米160003月20日-5月IoFl4普通管材米250004月18日-5月20日5工艺阀门个22745月10日-6月10日6普通阀门个10704月20日-5月K）日7工艺水泵台924月30氏5月20口8普通水泵套935月20日-5月30日9水处理设备、补水装置套1144月30日-5月20日10分集水器台114月20日-4月30日11无管网气体灭火装置套726月10日12卫生洁具套1175月20日13消防器材套29005月20日-5月30日14保温材料m37005月25日15塑料管材米10004月18日16空调设备台775月5日17通风设备台1335月10日18风口风阀台9005月5日-5月15日19桥架米30001月13日20电线电缆米1370004月16-5月5日21配电箱台1364月30日22灯具、插座、开关套23005月9日-5月15日23火灾报警装置套33005月10日-5月25日24弱电线缆米450004月16-5月16日25弱电设备套45005月20-6月5日26自控材料/4月28日一6月20日(3)主要施工机具；序号设备名称型号规格数'l'国别产地制造年份额定功率(KW)生产能力用于施工部位备注1挖掘机PC3602台北京2019182.51.6m3管沟开挖2汽车吊QYl602台徐州2018360160t设备卸车3汽车吊QY504台徐州201922850t管道设备吊运4蛙式打夯机夯击2062kgm12台北京2020L5140/150/min回填土夯实5液压叉车5'T3台中国2016/设备运输6混凝上振捣器83-133HZ10台郑州20191.5kw1.5m3h管支墩碎工程7钢筋切断机251台郑州20205+560mmin管支墩配筋8钢筋弯曲机251台郑州20205*560mmin管支墩配筋9空压机SHC=55A2台泰州20201550m"h管道吹扫10运愉坦克车25T6个中国2018/能源站11液压千斤项IOT6只中国2018/能源站12千斤顶5T12台中国2019/能源站13卷扬机JM204台济宁201745KW20盹能源站14管拖车8154台洛阳2020150301管道运输15吊管机DGY406台国产202016940t.下管16发电机组HL50GF4蛆泰州201650kW良好焊接动力17发电机HL30GF6台泰州201630kW良好照明动力18氯弧焊电WSE524台中国20193.6kW3.6KVA管道焊接焊机19倒链IOT15个保定2019/能源站/综合管廊20倒链5T12个保定2019/能源站/综合管廊21倒链3T10个保定2019/能源站/综合管廊22两弧焊机SH50/XMT4568美国201612kW12KVA管道焊接23坡口机DGP(14"T8")3台山东202013mmin管道坡口24环行火焰加热器（自制）
