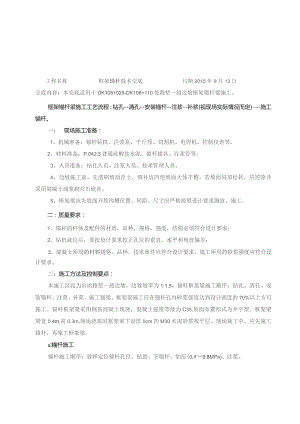

工程名称框架锚杆技术交底日期2015年9月13日交底内容：本交底适用于DK108+025-DK108+110处路堑一级边坡框架锚杆梁施工。框架锚杆梁施工工艺流程：钻孔-清孔-安装锚杆-注浆-补浆(视现场实际情况而定)-施工锚杆。一：现场施工准备：1、机械准备：锚杆钻机、注浆泵、千斤顶、切割机、电焊机、控制仪表等。2、材料准备：P.042.5普通硅酸盐水泥、锚杆锚具、注浆管等。3、人员准备：钻孔人员、注浆人员、技术管理人员。4、边坡施工前，先清刷坡面浮土，填补坑凹使坡面大体平整，若坡面局部松软，应挖除并采用混凝土或浆砌片石嵌补。5、框架梁应先放线开挖沟槽位置、间距、尺寸应严格按照设计要求测放、施工。二：质量要求：1、锚杆的杆体及配件的材质，品种，规格，强度，结构必须符合设计要求；2、钻机就位后，要按设计要求校正孔位的垂直、水平和角度偏差；3、混凝土所用的材料规格。品种，技术条件应符合设计要求，施工所用的砂浆强度应符合设计要求。三：施工方法及控制要点：本施工区段为岩质路堑一级边坡，边坡坡率为1:1.5。锚杆框架梁施工顺序：钻孔、清孔、安装锚杆、注浆、补浆、施工锚梁。框架梁施工应在锚杆孔内砂浆强度达到设计强度的70%以上方可施工。锚杆框架梁采用钢筋混凝土现浇，混凝土强度等级为C35,坡面布置形式为井字型。框架梁梁宽0.4m,高0.3m,现场浇筑时框架梁下设厚5cm的M30水泥砂浆找平层。现场施工中，应先施工锚杆，再施工框架梁。a:锚杆施工锚杆施工顺序：放样定位锚杆孔位、钻进、下锚杆、加压(0.40.8MPa)、注浆。编制：复核：签收：年月日技术交底书主送单位附属二工班第2页共4页工程名称框架锚杆技术交底日期2015年9月13日交底内容：1、锚杆锚孔孔位应按设计要求（沿线路方向间距3m,沿线路横断面斜长5.4Im）准确放置于坡面上，孔位误差不得超过土0.2m,锚杆与水平面的夹角控制在15。至20°,孔斜度（倾角）误差不得超过土2。,设计采用Iom长的锚杆，钻孔深度应达到10.2m。3、钻孔。锚杆钻孔必须采用风动钻孔，锚孔直径IlOrnm,钻孔完成后，使用高压风清孔，清除孔内岩粉和积水。严禁水冲钻进，严禁用高压水冲清孔。4、锚杆采用双根。25热轧螺纹钢筋点焊并联制作，锚杆钢筋连接采用对接帮焊工艺，双面焊焊接长度不小于12.5cm,当采用单面焊时，焊接长度不小于25cm,焊缝需饱满、无焊瘤，焊条必须采用5字头以上焊条。杆身每隔1.5m设012mm钢筋的对中支架一个，锚杆外露弯折10cm,采用厚0.07m的C30混凝土锚头封闭。为使锚固端发挥最大的锚固作用，孔壁不得塌陷和松动，否则会影响拉杆的安放和土层锚杆的承载力。5、锚杆注浆（1）注浆工艺。注浆采用M35水泥砂浆，使用不低于P.042.5级普通硅酸盐水泥。锚杆孔内须一次注浆，中间不得停浆，采用孔底返浆法施工，结束后确保孔内注浆饱满密实«注浆作业从孔底开始，实际注浆量一般要大于理论的注浆量，以孔口不再排气且孔口浆液溢出浓浆作为注浆结束的标准。如一次注不满或注浆后产生沉降，要补充注浆，直至注满为止。注浆压力为0.2、0.4MPa,注浆量不得少于计算量。（2）现场配置浆液需有准确的计量设备、搅拌设备、存储设备，根据试验室提供的M35水泥砂浆配合比配置，搅拌均匀。（3）锚杆孔注浆后，养护时间不小于7天，养护期间严禁敲击、摇动锚杆或在杆体上悬挂重物。待锚杆内砂浆强度达到设计强度的70%后方可施工框架梁。复核:签收:编制:日编号:DYSG-1-15-9-5年月T1102JL13-05单位：中铁十一局集团武九客专湖北段一标段标项目部工程名称框架锚杆技术交底日期2015年9月13日交底内容：b、框架梁施工施工顺序：开挖沟槽一绑扎钢筋-一立模一一浇筑C35混凝土一一养护拆模。（1）按照1:1.5的坡比对坡面进行清整，然后按框架竖梁、横梁尺寸来开挖沟槽。框架梁埋深0.3m,梁表面与防护后的坡面齐平。（2）钢筋绑扎按照图纸施工，绑扎时接头需错开，同一-截面钢筋接头数不得超过钢筋总根数的1/2,且有焊接接头的截面之间的距离不得小于1m,注意锚杆弯头需与框架梁钢筋焊接牢靠。（3）框架梁上设截水槽，截水槽高0.1m,宽0.1m,与梁体整体浇筑，纵横梁截水槽应衔接，坡面表水通过截水槽顺纵梁汇聚到水沟内。框架梁顶、底部与框架内设C25混凝土镶边，垂直高度0.5m（斜长0.9m）,厚度0.4m,其中顶部镶边下侧设截水槽，与框架梁截水槽顺接。（4）拼装模板时，需进行挂线，保证模板的顺直度，模板加固需牢固，确保浇筑过程中不出现跑模现场，锚头应与框架梁同时浇筑，锚孔周围等钢筋较密集处混凝土浇筑应仔细振捣，保证质量。（5）井字梁纵向每隔12m（考虑到单根主筋长度），设伸缩缝一条，缝宽0.02m,采用沥青麻筋填塞，伸缩缝置于两排节点中间。（6）混凝土浇筑后，需安排专人进行二次收光，确保混凝土面光洁；混凝土终凝后,需进行覆盖土工布洒水养护，养护时间不小于7天。四、锚杆抗拉拔试验。施工前先做锚杆抗拔试验，试验孔数不少于3孔，以验证锚杆砂浆的握裹性和锚固段的设计指标.五、安全要求：1、锚杆框架梁施工过程中，要防止边坡上部的落石掉块伤及人员和设备，并保证作业面易滚落物件不会对下一台阶工作面形成安全隐患。编制：复核：签收：年月日技术交底书T1102JL13-05单位：中铁十一9集团武九客专湖北段一标段标项目部编号:DYSGT-15-9-5主送单位附属二工班第4页共4页工程名称框架锚杆技术交底日期2015年9月13日交底内容：2、受现场施工条件限制，框架梁等现浇混凝土应振捣密实、均匀，防止局部断裂危及框架梁整体稳定。3、锚杆施工坚持“安全第一，预防为主”的方针，认真落实本项目安全生产各项规章制度，加强现场安全管理，做好安全生产各项工作。4、各种机械设备操作人员和电工、电气焊工应持证上岗，无证不得上岗，每个工作人员严格按照本工种操作规程进行作业。5、施工场地平整，脚手架搭设要牢固，防止钻机和其它设备倾斜掉落。6、注浆管路应畅通，防止塞管、堵泵，造成爆管。及时检查各高压管接头的可靠性，防止高压管爆裂伤人。7、进入施工场地必须正确佩带安全帽及安全带，千斤顶前严禁站人。8、各设备的电路应经常检查，排除隐患，做好安全用电。9、六级以上大风及大雨暴雨天气应停止施工。10、锚杆钻孔脚手架搭设牢固，脚手架基础需落到实处，并加强现场检查。井字形框架锚杆护坡每平米数量纵向间距D(m)垂直高度H(m)坡率斜长L5)C35混凝土(m3)HRB400022钢筋(kg)HPB300010钢筋(kg)331:L55.410.076.1861.71计量以此表数量为参考依据。附件：锚杆框架梁护坡(四)、锚杆框架梁护坡(五)编制：复核：签收：年月日
