广汕铁路gssg6标隧道监控量测方案(最终版10月15日).docx

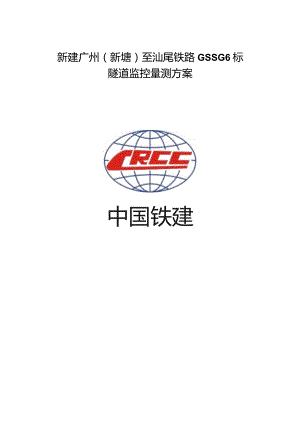

新建广州（新塘）至汕尾铁路GSSG6标隧道监控量测方案中国铁建新建广州（新塘）至汕尾铁路GSSG6标隧道监控量测方案中国铁建编制:审核:批准:新建广州（新塘）至汕尾铁路方案报审表工程项目名称：新建广州（新塘）至汕尾铁路施工合同段：GSSG6标编号：致：上海先行建设监理有限公司广汕铁路GSJL6标项目监理站我单位根据承包合同的约定己编制完成新建铁路广州（新塘）至汕尾铁路GSSG6标隧道监控量测方案,并经我单位技术负责人审查批准，请予以审查。附：广汕铁路GSSG6标隧道监控量测方案施工单位（章）：项目负责人：H期：年月H专业监理工程师意见：专业监理工程师：B期：年月H项目监理机构意见：项目监理机构（章h总监理工程师：日期：年月H建设单位意见：建设单位（章）：负责人：R期年月R目录1,编制目的12、编制依据13、概述23.1工程概况23.2主要隧道工程23.3工程地质特征24、管理机构及职责34.1监控量测管理机构及模式34.1.1监控量测组织机构图34.1.2现场量测人员配置34.2监控量测责任与分工35,技术要求55.1量测仪器及人员安排55.2量测项目65.3监控量测断面布设及测点布置75.3.1监控量测断面布设75.4监控项目测点布设及标牌标识75.4.1地表沉降点布设情况75.4.2洞内监控量测点布设情况95.5监控量测的测点布置15.6监控量测频率25.6.1量测频率和周期总体要求25.6.2量测项目监控频率35.6.3监控量测测量方法46、监控量测控制基准56.1监控量测控制基准内容56.2位移控制基虚管理分级56.3爆破振动和地表沉降控制基准77、监控量测实施计划87.I监控量测点、地表点布设及交底分级进行87.1.1监控量测点和地表点布点、验收及保护87.1.2监控量测交底实行三级交底制度97.1.3量测交底方式97.1.4其它施工注意事项W7.2监测管理值W7.2.1工程安全性评价及对应措施108、监控仪器设备及管理118.1仪器设备精度要求11&2仪器设备管理119、监控量测工作程序129.1监控量测作业准备1210,顼警处置1710.1监控量测数据处理及预警分级管理17102预警处理措施18Ih量测注意事项812、监控量测睑收资料913、附则20附表A开挖工作面地质状况记录表21附表B隧道净空变化量测记录表23附表C隧道拱项下沉量测记录表24附表D地表沉降量测记录表25附表E隧道围岩量测地表点位布设表26附表F隧道洞内监控量测断面统计表28中铁十一局集团有限公司广汕铁路GSSG6标隧道监控量测方案为确保广汕铁路6标项目部隧道施工安全，根据铁路隧道监控量测技术规程(QCR9218-2015)和高速铁路隧道工程施工质量验收标准(TBIo753-2018)的要求，把隧道监控量测作为关键工序列入现场施工组织，并在施工中严格实施，结合广汕铁路6标项目经理部隧道工程特点，特制定本方案。本方案适用于广汕铁路6标项目经理部隧道监控量测作业。1、编制目的(1)及时掌握围岩动态，对围岩稳定性作出评价；(2)为确定支护结构形式、支护参数和支护时间提供依据；(3)了解支护结构的受力大小和应力分布；(4)评价支护结构的合理性及其安全性，为施工提供指导，以确保施工和运营的安全并防止地表下沉；(5)将已有的工程量测结果应用到其它类似工程中，作为今后设计和施工的类比依据；2、编制依据(1)建筑变形测量规程(JGJ8-2016)；(2)高速铁路工程测量规范(TB10601-2009)；(3)铁路隧道设计规范(TB10003-2016)；(4)国家一、二等水准测量规范(GB/T12897-2006)；(5)铁路隧道监控量测技术规程(Q/CR9218-2015)；(6)铁路隧道工程施工安全技术规程(TB10304-2009)；(7)高速铁路隧道工程施工技术规程(Q/CR9604-2015)；(8)高速铁路隧道工程施工质量验收标准(TB10753-2018)；(9)中铁十一局集团广汕铁路GSSG6标实施性施工组织。(10)施工图纸、设计要求和环境、地质条件。3、概述31工程概况广汕铁路GSSG6标段施工范围：DK168+616.245DK193+210.350,DK199+108.43DK219+305.27(赤石车站长链317.569m),45.Ikm(不含先行标段5.9km),隧道9座，共27.9km,占比61.95%。3.2主要隧道工程表3T广汕铁路GSSG6标隧道分布统计表序号工点名称起迄里程长度(m)围岩级别1樟山隧道DK168+773DK172+9534180II1760,11I1650,IV410,V3602陈塘隧道DK173+666DK174÷010344IV40,V3043九龙隧道DK176+362DK176+654.48292.48IV25,V267.484迎牌山隧道DK179+206DK186+436.57230.5II3480,11I2565,IV725fV460.55斧头石隧道DK187+106DK192+6005494.42II3945,11I355,IV460,V734.426杉排山隧道DK200+819DK201+053233.505IV70,V163.57鹤山隧道DK202+825DK204+1831358III120,IV690,V5488秋塘山隧道DK205+457DK206+9541497III68O,IV245,V5729三凸岭隧道DK211+530DK218+84573151111860,IV3575,V18803.3工程地质特征隧道地质条件复杂，分布有破碎带、下穿富水层等不良地质，本线隧道围岩局部较差，长大隧道主要为IV、V级围岩，隧道断面大、地下水丰富、施工技术复杂，对超前地质预报、监控量测及施工过程控制要求高。隧道围岩差易产生变形和坍方，施工难度大。4、管理机构及职责4.1监控量测管理机构及模式4.1.1监控量测组织机构图图4-1施工量测组织机构图4.1.2现场量测人员配置一工区由王涛任队长，成员有宋君、刘夕正。二工区由陈建伟任队长，成员有杨公胜、李余靖。三工区由齐朝志任队长，成员有韩杰、潘金南。4.2监控量测责任与分工项目经理：作为标段监控量测第一责任人，全力支持监控量测信息化工作实施，协调配置专业量测人员和仪器设备，关注监控量测信息预警情况，对出现预警情况果断下令启动处理预案，监督处理预警流程直至完全取消预警。项目总工程师：主持编制隧道监控量测实施方案，监督监控量测信息化的实施工作，协调解决阻碍监控量测正常实施的不良问题，协调各级技术部门根据监控量测数据信息，及时调整施工工序、工法，确保施工安全。对施工过程中出现的监控量测信息化预警情况，协调各级相关人员研讨施工处理措施，确保施工生产安全有序进行。安全总监：检查日常监控量测实施情况，密切关注隧道围岩变形情况，监督现场监控量测信息化在实施中出现预警的处理措施落实情况，严格把控施工安全。工区总工：全面负责监控量测实施方案及细则的编制、上报审批。参与现场监控量测作业指导，严格管控监控量测信息各级反馈流程，监督各级施工管理部门针对近期围岩变形情况对现场施工提出指导性意见。测量队长：具体负责监控量测实施方案及细则的编制工作，监控量测信息化实施和测量队管理。全面监督管辖工区量测小组对监控量测信息化工作实施情况，确保各量测小组监控量测数据现场采集方法正确数据精准。检查日常量测信息反馈流程，做好监控量测数据收集，并上报工作。工区监控量测班长：监控量测信息化工作严格按照广汕铁路指挥部相关建设标准化管理体系文件标准执行，为保证现场采集数据精准，量测使用仪器要及时校正，现场测量控制点及时复核，督促现场施工人员严格保护好量测点及日常清洁。现场数据采集后仔细核对，确保精准数据上传。每日量测数据及时反馈，便于工程管理人员指导施工。负责在实施监控量测工作前，填写监控量测日志表，详细记录监控量测实施部位里程位置，工况环境及地质简明情况，隧道监控日志具体填写按表4-2。表4-2广汕铁路GSSG6标*隧道监控量测日志表序号日期时间量测部位备注上导里程中导里程下导里程仰拱里程说明：L监控量测日志表由监控量测实施人员填写。2.备注栏中填写对量测有影响情况如：点位损坏、数据传输、停测原因等，以及向上级管理人员汇报，掌子面工程地质进行直观描述，初期支护观察情况等简要说明。5、技术要求5.1量测仪器及人员安排量测仪器配备：全站仪、电子水准仪、蓝牙适配器、隧道围岩监控量测软件、安卓系统手薄。辅助工具：手电筒、车辆及其它辅助工具。表5-1主要仪器型号序号仪器名称规格型号精度工区使用地点1全站仪徐卡TS02lmm+2ppm一工区隧道地表沉降、拱顶下沉及周边收敛2全站仪徐卡TS02lmm+2ppm二工区隧道地表沉降、拱顶下沉及周边收敛3全站仪徐卡TS02lmm+2ppm三工区隧道地表沉降、拱顶下沉反周边收敛4电子水准仪徐卡DNA030.3mm一工区隧道地表沉降、拱顶下沉及周边收敛5电子水准仪铢卡DNA030.3mm二工区隧道地表沉降、拱顶下沉及周边收敛6电子水准仪徐卡DNA030.3mm三工区隧道地表沉降、拱顶下沉及周边收敛7钢钢尺0-500.5mm一工区隧道地表沉降、拱顶下沉及周边收敛8铜钢尺0-500.5mm二工区隧道地表沉降、拱顶下沉及周边收敛9钢钢尺0-500.5mm三工区隧道地表沉降、拱顶下沉及周边收敛表5-2现场监控量测小组人员及设备分工观测小组人员负责人联系方式负责区段量测设备第一观测小组王涛宋君刻夕正王涛16633373330DK168+616.245DK183+907之间隧道株卡TS02全站仪一台徒卡DKAO3电子水准仪一台知瓦尺一副第二观测小组陈建伟杨公盛李余靖陈建伟15997919142DK183+907DK193+210.35.DK199+108.43DK204+183之间隧道徐卡TS02全站仪一台卡DhAo3电子水准仪一台知瓦尺一副第三观测小组齐朝志韩杰潘金南齐朝志16602718282DK204+183DK219+305.27（含长链317.569m）之间隧道徒卡TS02全站仪一台徒卡DNA03电子水准仪一台胡瓦尺一副5.2量测项目根据设计要求，结合隧道具体情况，确定围岩量测必测项目（表5-3）。表5-3围岩量测必测项目序号监测项目常用量测仪器备汪1洞内、外观察现场观察、数码相机、罗盘仪、2净空变化全站仪3拱顶下沉全站仅4地表沉降全站仪隧道浅埋段根据现场需要，隧道设计与施工特殊要求进行的监控量测选测项目将交由第三方有资质的单位协助监测。（表5-4）表5-4围岩量测选测项目;g监测项目常用量测仪器1围岩压力压力盒2钢架内力钢筋计、应变计3喷混凝土内力混凝土应变计4二次衬砌内力混凝土应变力、钢筋计5初期支护与二次衬砌间接触压力压力盒6锚杆轴力钢筋计7围岩内部位移多点位移计8隧底隆起水准仪、钢钢尺或全站仪9爆破震动振动传感器、记录仪10孔隙水压力水压计11水量三角堰、流量计12纵向位移多点位移计、全站仪5.3监控量测断面布设及测点布置5.3.1监控量测断面布设依据铁路隧道监控量测技术规程(Q/CR9218-2015)第4.3.1条必测项目监控量测断面间距表(表5-5)和各个隧道围岩分级表(附表E、F,G)对隧道进行监控量测断面布设。表5-5必测项目监控量测断面间距围岩级别断面间距5)V5IV10III30注：Il级围岩视具体情况确定间距。隧道分别从进口和出口同时掘进，其中明洞段，不做监控量测断面布置,根据必测项目监控量测断面间距和隧道围岩分级，隧道监控量测断面布置如附表E、F.Go5.4监控项目测点布设及标牌标识5.4.1地表沉降点布设情况(1)观测标的制作用于监测地表下沉的观测标采用巾20长度45cm的钢筋，一端打入地下，另一端露出地面12cm左右，周围用混凝土填实。（2）观测点的布置隧道地表沉降测点应在隧道开挖前布设，地表沉降测点和隧道内测点应布置在同一断面里程，一般条件下，地表沉降点标石埋设应按下图5-1要求进行布置。图5-1地表沉降点标石埋设图（单位：Cm）注：I-原地面；2-保护井；3-钢筋观测标；4-加长钢筋；5-砂浆。观测桩横向间距为2m-5m,与线路方向成90°布置。在隧道中线附近测点应适当加密，隧道中线两侧量测范围不应小于H0+B,地表有建筑物时，量测范围适当加宽。沉降观测应固定观测人员、观测仪器设备、基准点、工作基点等。浅埋隧道地表沉降测点应在隧道开挖前布设，埋设纵向间距标准如表5-6o地表沉降测点和隧道内测点应布置在同一断面里程。地表沉降测点横向间距为2-5m。在隧道中线附近测点应适当加密，隧道中线两侧量测范围不应小于H0+B,地表有控制性建（构）筑物时，量测范围应适当加宽。对于浅偏压隧道，浅埋一侧，应加密埋设，地表监控量测点纵向、横向埋设间距如表5-6,图5-2o表5-6地表沉降测点纵向间距隧道埋深与开挖宽度、高度纵向测点间距(m)2B<H02(B+H)1530B<Ho2B1015B510注：HO为隧道埋深，B为隧道开挖宽度，H为隧道开挖高度。图5-2：地表沉降横向测点布置示意5.4.2洞内监控量测点布设情况(1)净空变化测点和拱顶下沉测点应布置在同一断面上，测点布置时应避开钢架和脱空回填处，将测点布置在两棉钢架之间。净空变化、拱顶下沉和地表下沉等必测项目设置在同一断面。(2)隧道开挖方法主要有几种：全断面法、台阶法、三台阶法、环形开挖留核心土法、中隔壁法(CD法)、交叉中隔壁法(CRD法)、双侧壁导坑法。依据设计图纸，选择适合隧道围岩的开挖方法进行监控量测点埋设。依据铁路隧道监控量测技术规程(Q/CR9218-2015)第4.3.4条净空变化量测测线数布置测点位置，可参照表5-7、图5-3布置。（3拱族测点和1条水平测线表5-7净空变化量测测线数开挖方法地形一般地段特殊地段全断面法一条水平测线台阶法每台阶一条水平测线每台阶一条水平测线，两条斜测线分部开挖法每分部一条水平测线CD或CRD法上部、双侧壁导坑法左右侧部，每分部一条水平测线，两条斜测线、其余分部一条水平测线（b）铁H测点和2条水平海线、2条斜JR线（OCD或CRD法拱顶测点和费线（6）双制型导坑法拱顶测点和测线图5-3拱顶下沉量测和净空变化量测的测线布置示意图注：（a）拱顶测点和1条水平测线示例；（b）拱顶测点和2条水平测线、2条斜测线。依据表5-7,图5-3,隧道拱顶下沉量测和净空变化量测的测线布置如图，全断面开挖里程段按图(a)布置，其余双台阶开挖断面里程段按图(b)布置，三台阶开挖法根据图(b)增加一条水平测线；CD或者CRD法开挖断面埋设按图5-3(C)；双侧壁导坑开挖法埋点按照按图5-3(D)o(3)拱顶下沉测点和净空变化测点布置在同一断面上。测点应尽量对称布设，即"同面等高”，以便数据的相互验证。(4)洞内隧道断面埋设点数根据隧道开挖方法决定，具体观测点数参考附表Fo5.5监控量测的测点布置测点采用反射膜片，粘贴在埋设于初喷混凝土中的预埋件上，测点埋设时，应注意以下几点要求：(1)钢板粘贴反射膜片的一面要求经过防锈处理，并清理干净，同时可以用油漆涂刷表面，以防生锈，反射膜片可以用强力胶粘附于钢板上；(2)在设计的点位处,用电钻钻孔径为25mm,深为250-30Omm的孔眼;(3)在孔眼中填满锚固剂或水泥砂浆后插入测点预埋件(详见图5-4)；同时尽量使左右两侧相对的预埋件处于"同面等高”的位置；图5-4测点预埋件正面图(4)将反射膜片贴于朝向隧道口方向的一面，并尽量使法线方向朝向隧道中线；(5)待钻孔内锚固剂或砂浆凝固，预埋件固定后，即可量测，量测测点应牢固可靠、易于识别并妥善保护。(6)洞内观测标埋入围岩深度必须大于25-30cm,严禁将观测标焊接在钢筋和拱架上。(7)洞内监控量测标牌及测点标识洞内围岩监控量测牌做到统一、规范，若有损坏及时更换。围岩监控量测牌宽度40cm,高度30Cm具体内容见表5T2：表5-8隧道围岩量测牌围岩监控量测标识牌隧道名称里程埋设日期观测日期围岩级别初始读数时间量测记录初始读数本次变形量累计变形量拱顶下沉GDoo水平测线收敛SLOI-SL02水平测线收敛SL03-SL04水平测线收敛SL05-SL06判定状态负责人测量人员中铁十一局集团有限公司广汕铁路GSSG6标项目经理部XXX隧道每个量测断面的测点进行编号，拱顶为GDO0,每台阶设置一条水平测线,-台阶水平收敛为SLO1,SL02,二台阶水平收敛为SL03,SL04,三台阶水平收敛为SL05,SL06o测点处用红漆画圈标识；测点旁边用红漆喷涂点号，如拱顶为"GD00”，字体采用标准宋体，喷涂时采用固定模板，具体尺寸根据实际确定。5.6监控量测频率5.6.1量测频率和周期总体要求必测项目监控量测频率应根据测点距开挖面的距离及位移速度分别按表5-9和表5-10确定。由测点距开挖面的距离决定的监控量测频率和按位移速度决定的监控量测频率之中，原则上采用较高的量测频率。出现异常情况或不良地质时，应增大监控量测频率。表5-9按距开挖面距离确定的监控量测频率监控量测断面距开挖面距离（m）监控量测频率(0-1)B2次/天(1-2)B1次/天05)B1次/（2天3天）>5BI次/行天）注：B为隧道开挖宽度表5-10按位移速度确定的监控量测频率位移速度（mm/d）量测频率力52次/天1-51次/天0.5-11次23天0.2-0.51次/3天<0.21次/7夭各项量测作业均应持续到变形基本稳定后停止观测，方可进行下道工序。对于膨胀性和挤压性围岩，位移长期没有减缓趋势时，经各方研究后适当延长量测时间。5.6.2量测项目监控频率必测项目监控量测频率应根据测点距开挖面的距离及位移速度分别按表5-11和表5-12确定。由测点距开挖面的距离决定的监控量测频率和又位移速度决定的监控量测频率之中，原则上采用较高的频率值。出现异常情况或不良地质时，应增大监控量测频率。表5T1按距开挖面距离确定的监控量测频率监控量测断面距开挖面距离（In）监控量测频率(0-1)B2次/d(1-2)B1次/d(25)B1次/(2d3d)>5B1次/(7d)注：B为隧道开挖宽度。表5-12按位移速度确定的监控量测频率位移速度（mm/d）监控量测频率2次/d1次/d0.511次/(2d3d)0.205I次/(3d)<0.21次/(7d)开挖面地质素描、支护状态、影响范围内的建（构）筑物的描述应每施工循环记录一次。必要时，影响范围内的建（构）筑物的描述频率应加大。选测项目监控量测频率应根据设计和施工要求以及必测项目反馈信息结果确定。5.6.3监控量测测量方法变形监控量测可采用接触量测或非接触量测法。隧道净空变化量测可采用收敛计或者全站仪进行。测点应埋设在测线的两端（见表净空变化量测测线数）。采用收敛计量测时，测点采用焊接或者桩孔预埋。采用全站仪量测时，测点应采用膜片式回复反射器作为测点标靶，标靶粘附在预埋件上。量测方法包括自由设站和固定设站两种。拱顶下沉量测可采用精密水准仪和锢钢挂尺或全站仪进行。测点应与隧道外监控量测基准点进行联测。测点可在隧道拱顶轴线附近通过焊接或钻孔预埋。采用全站仪量测时，测点设站和量测方法可按照有关规定进行。地表沉降监控量测可采用精密水准仪、知钢尺或者全站仪进行。基准点应设置在地表沉降影响范围之外。测点应采用地表钻孔埋设，测点四周用水泥砂浆固定。当采用常规水准测量手段出现困难时，可采用全站仪量测。围岩内变形量测可采用多点位移计。多点位移计应钻孔埋设，通过专用设备读数。针对广汕铁路业主指挥部要求，本标段采用全站仪非接触的方法测量。（1）检查预埋量测点有无损坏、松动，并将反射片表面灰尘擦净。(2)架设全站仪，用绝对坐标进行设站、定向。(3)全站仪与数据采集软件进行蓝牙配对。(4)新建记录单，然后打开所要测量的断面里程，用全站仪的物镜中心对准反射片的十字中心位置，测量监控点的三维(x,y,h)值I)6、监控量测控制基准6.1监控量测控制基准内容监控量测控制基准包括隧道内位移、地表沉降、爆破震动等，应根据地质条件、隧道施工安全性、隧道结构的长期稳定性，以及周围建(构)筑物特点和重要性等因素制定。6.2位移控制基准管理分级隧道初期支护极限相对位移按表6T、2、3要求确定。表6-1跨度B7m隧道初期支护极限相对位移围岩级别隧道埋深h(m)HW5050<h300300<h500拱脚水平相对净空变化(/)II-0.2-0.60IIISlO0.500.40-0.700.60L50围岩级别隧道埋深h(m)H5050<h300300<h500IV0.200.700.502602.403.50V0.30-1.000.803.503,005.00拱顶相对下沉(%)II0.010.050.040.08IIIS01-0.040.03-0.110.10-0.25IV0.03-0.070.06-0.150.100.60V0.060.120.10-0.600.501.20注：1本表适用于复合式衬砌的初期支护，硬质围岩隧道取表中较小值，软弱围岩隧道取表中较大值。表列数值可以在施工中通过实测资料积累作适当的修正。2拱脚水平相对净空变化指两拱脚测点间净空水平变化值与其距离之比,拱顶相对下沉指拱顶下沉值减去隧道下沉值后与原拱顶指隧底高度之比。3墙腰水平相对净空变化极限值可按拱脚水平相对净空变化极限值乘以1.21,3后采用o表6-2跨度7m<B12m隧道初期支护极限相对位移围岩级别隧道埋深h(m)H5050<h300300<h500拱脚水平7相对净空变化(%)II0.01-0.030.01-0.08III0.03Ojo0.08-0.400.30-0.60IV0.100.300.20-0.800.70L20V0.20-0.500.402.001.803.00拱顶?相对下沉(%)II0.03-0.060.050.12III0.03-0.060.040.150.12-0.30IV0.060.100.08-0.400.30-0.80V0.080.160.14LIo0.80L40注：1本表适用于复合式衬砌的初期支护，硬质围岩隧道取表中较小值，软质围岩隧道取表中较大值。表列数值可以在施工中通过实测资料积累作适当的修正。2拱脚水平相对净空变化指拱脚测点间净空水平变化值与其距离之比，拱顶相对下沉指拱顶下沉值减去隧道下沉值后与原拱顶至隧底高度之比。3初期支护墙腰水平相对净空变化极限值可按拱脚水平相对净空变化极限值乘以Ll1.2后采用。表6-3跨度12m(B16m黄土隧道初期支护极限相对位移围岩等级HoBB<Ho2(B+H)2(B+H)<Ho拱部相对下沉(%)Iva0.550.800.90-1.30Cvb0.700.95L151.55Va0.40-0.600.801.15L351.90Vb0.55-0.80LloL50墙腰水平相对净空变化(%)Iva1台阶法施工时不作为控制指标。2侧壁导坑法施工时取倍拱部下沉n倍拱部下沉IvbVa不作为监控要求Vb注：1本表按断面相对值给出，其中拱部下沉(%)为相对于隧底的拱部下沉值与断面开挖高度之比的百分数，适用于开挖面积100nr180肝、非钻爆开挖、非饱和黄土的大断面黄土隧道，黏质黄土取较小值，砂质黄土取较大值。211=HB,隧道宽度比系数。3拱部下沉：台阶法包括拱脚和拱顶下沉，侧壁导坑法为导坑拱顶下沉。4水平净空变化：全断面指标，双侧壁导坑法中可作为两侧导坑指标(中洞未开挖时)。5台阶法施工时，拱脚水平净空变化基准值按表中墙腰水平净空变化的1/1.31/1.8采用，老黄土取前者，新黄土取后者。6拱脚和拱顶下沉以及拱脚净空变化要求在距上台阶掌子面L5m以内开始初测，三台阶开挖时墙腰净空变化应在中台阶开挖时开始初测。位移控制基准应根据测点距开挖面的距离，由初期支护极限相对位移按表6-4要求确定。表6-4位移控制基准类别距开挖面IB(Uib)距开挖面2B(Ua)距开挖面较远允许值65%Uo90%Uo100%Uo注：B为隧道开挖宽度，U。为极限相对位移值。根据位移控制基准，可按表6-5分为三个管理等级。表6-5位移管理等级管理等级跟开挖面IB跟开挖面2BIlIU<U13U<U3IIU3U2U3(3WU2U2b31U>2U183U>2Ujb3注：U为实测位移值。6.3爆破振动和地表沉降控制基准(1)应根据底层稳定性、周围建(构)筑物的安全要求分别确定，并取最小值。钢架内力、喷混凝土内力、二衬衬砌内力、围岩压力(换算成内力)、中11Htg初期支护与二次衬砌间接触压力(换算成内力)、锚杆轴力控制基准应满足铁路隧道设计规范TBlOoO3相关规定。(2)爆破振动控制基准应按表6-6的要求确定。表6-6爆破振动安全允许振速序号保护对象类别安全允许振速(m/s)<10HZIoHZ50HZ50HZIOoHZ1土窑洞、土坯房、毛石房屋0.5LO0.71.2L1-1.52一般痣房、非抗震的大型砌块建筑物2.0-2.52.32.82.73.03钢筋混凝土结构房屋3.0-4.03.54.54.25.04一般古建筑与古迹0.1-0.30.2-0.40.30.5注：1表列频率为主振频率，系指最大振幅所对应波的频率。2频率范围可根据类似工程或现场实测波形选取。选取频率时亦可参考下列数据：深孔爆破IOHZ60Hz：浅孔爆破40Hz100Hz。3有特殊要求的根据现场具体情况确定。(3)采用分部开挖法施工的隧道应每分部分别建立位移控制基准，同时应考虑各分部的相互影响。(4)围岩与支护结构的稳定性应根据控制基准，结合时态曲线形态判别。(5)一般情况下，二次衬砌的施作应在满足下列要求时进行：1.隧道水平净空变化速度及拱顶或底板垂直位移速度明显下降；2.隧道位移相对值已达到总相对位移量的90%以上。3.对浅埋、软弱围岩等特殊地段，应视现场具体情况确定二次衬砌施作时间。7、监控量测实施计划7.1监控量测点、地表点布设及交底分级进行7.1.1监控量测点和地表点布点、验收及保护(1)监控量测点及地表点布设监控量测点及地表点布设由工区监控量测班长根据隧道围岩情况下发监控量测布点交底，交底交至隧道施工队，隧道施工队根据监控量测布点交底负责监控量测点的布设工作，监控量测点由隧道施工队埋设，监测员监督布点，洞内观测标埋入围岩深度必须大于20cm,严禁将观测标焊接在钢筋和拱架上。(2)监控量测点及地表点布点验收监控量测点布设后，由隧道施工队通知工区监控量测班长自检，确认无误后再报现场监理验收。检查验收通过后，方可进行监控量测数据采集。(3)监控量测点及地表点的保护监控量测点及地表点由隧道施工队负责保护及日常清洁，工区监控量测班长督促现场施工人员严格保护好监控量测点及日常清洁。施工过程导致监控量测点及地表点被破坏的，应立即通知工区监控量测班长、工区总工及现场监理，由隧道施工队在原被破坏的量测点上重新布设量测点，并由工区监控量测班长及时采集重新布设量测点的数据，并将监测数据报现场监理。7.1.2监控量测交底实行三级交底制度项目总工程师对工程技术部进行交底；工程技术部对测量队队长进行交底；测量队队长对工区监控量测人员进行交底。工程施工前必须进行量测交底，交底记录作为施工管理的原始技术资料应妥善归档。监控量测交底应含以下内容：隧道施工监控量测管理办法的要求、设计图、设计文件规定的量测标准、施工量测规范和质量要求、量测方法和量测点使用材质要求等。7.1.3量测交底方式量测交底应按不同层次、不同要求和不同方式，应使所有参与量测的人员掌握所从事工作的内容、操作方法和量测要求；量测交底必须要有交底记录。参加监控量测交底人员（交底人和被交底人）必须签字。未参加施工量测交底人员必须补充交底。工程总体交底记录由项目工程部保存，现场技术交底由现场主管工程师保存，施工结束后再报送项目工程部存档。7.1.4其它施工注意事项明确交底人和被交底人的责任，若发生工程事故，属于未交底或交底不清的，应主查交底人的责任，若未按交底要求施工应主查被交底人的责任。交底是一项严肃认真、必不可少的工作，要求各项目都按程序、按要求落实实施。在开工前工程管理部要主动向测量队进行交底；程序不能简化，更不能搞形式、走过场，对未进行交底的工程项目一律不允许开工。7.2监测管理值采用变形总量、变形速率、初期支护表观现象和变形时态曲线等4项对隧道施工安全进行综合等级管理。变形总量与变形速率应控制在管理等级范围内，及时巡视观察初支表有无异常，同时结合变形时态曲线形态进行综合分析处理。7.2.1工程安全性评价及对应措施工程安全性评价按照表6-5分为三个等级，相应措施按照表7-2进行应对：表7-2管理等级及对应措施管理等级对应措施IlI正常施工Il加强监测，可采取网喷混凝土、加设锚杆（管）、径向注浆等措施进行补强。J暂停施工，可采取回填反压、临时仰拱、增设横竖向支撑、径向注浆等进行抢险，后续施工时，应加强支护，调整施工工法。8、监控仪器设备及管理8.1仪器设备精度要求所使用测量仪器已经由国家计量部门授权的检定单位检定合格，以满足相应规范规定和量测的精度要求。元器件均是正规厂家的合格产品，可以满足监控量测的要求。拱顶下沉、水平收敛、地表沉降测试精度为0.5lmm。采用测距精度不小于2±2ppm的全站仪，自由设站非接触进行监测能满足测试精度要求，但当设站点与监测点距离增大时，测量中误差会逐步增大。因此，施测时设站点与监测点距离不宜过大，应控制在100米范围以内，同时保障测试环境的其他要求。8.2仪器设备管理(1)项目部测量队长作为所有测量仪器的总负责人，负责配备足够的测量仪器，并定期检查仪器的精度及专人专用的落实情况，工区量测负责人作为工区测量仪器的负责人，对所配置的仪器工具具有使用权和保管责任。(2)测量仪器、工具使用人员，必须认真学习仪器说明书，熟悉各部分性能、操作方法和日常保养知识，了解各种仪器使用时必须具备的外部环境条件。仪器精度与性能应符合合同条件及规范要求。(3)新购仪器、工具，在使用前应到国家法定计量技术检定机构检定。(4)当测量仪器、工具出现下列情况均视为不合格：过载或误操作；显示不正常、功能出现了可疑；超过了规定的周检确认时间间隔；已经损坏、仪表封缄的完整性已被破坏；出现了上述不合格项的测量仪器、工具，必须停止使用，隔离存放，并做明显标记。只有排除不合格原因，并经再次检定确认合格后，方可使用。(5)测量仪器使用时，应采取有效措施，达到其要求的环境条件，条件不具备时，不得架立使用仪器。仪器架立后人员应专心守护，不得擅自离开。(6)测量仪器转站，严禁将带支架的仪器横扛在肩上。光电测距仪和全站仪转站必须装箱搬运，行走困难地段所有仪器必须装箱护行搬运。测量收工必须按说明书规定擦拭仪器装箱。携带仪器乘车必须将仪器箱放在座位上，或专人怀抱，不得无人监管任其受震。(7)项目经理部的测量队应建立仪器总台帐、仪器使用及检定台帐。(8)仪器档案由项目档案室或测量队保存原件，复印件随仪器装箱。(9)仪器使用者负责使用期间的仪器保管，应防止受潮和丢失。(10)测量仪器应做到专人专用、专机专线，不得私自外借他人使用。9、监控量测工作程序9.1监控量测作业准备监控量测前应做的准备工作包括：监测项目的确定、人员和仪器设备的组织，机械的配合，网络的调试工作及软件安装。(1)人员配备项目结合施工图纸及施工特点，成立专业监控量测小组，配备专业的测量仪器设备，按照隧道划分，负责项目隧道监控量测的数据采集和分析。(2)机械的配合洞内监控量
