计算机绘图实验指导书.doc

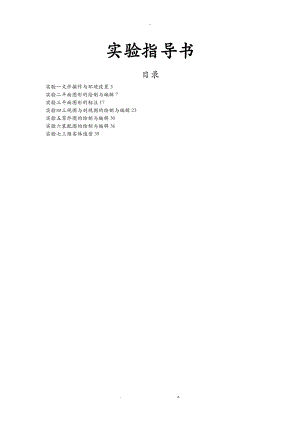

-实验指导书目录实验一文件操作与环境设置3实验二平面图形的绘制与编辑7实验三平面图形的标注17实验四三视图与剖视图的绘制与编辑23实验五零件图的绘制与编辑30实验六装配图的绘制与编辑36实验七三维实体造型39. z.-实验一文件操作与环境设置一、实验目的：1、熟悉用户界面2、掌握文件的创立、翻开和保存方法。3、掌握环境的设置方法二、实验内容：1、熟悉以下图的AutoCAD界面，并练习文件的操作2、翻开以下图，设置环境三、实验原理与方法：1、启动AutoCAD的3种方法1、双击Windows桌面上的AutoCAD快捷图标，启动AutoCAD。2、从"开场菜单的"程序子菜单中找到并单击AutoCAD项，启动AutoCAD。3、在"我的电脑中找到AutoCAD图形文件，双击它，则启动AutoCAD并翻开该文件。2、文件操作1、在指定的位置班号及*建立个人的文件夹。2、启动AutoCAD。3、命令行输入open或从"文件下拉菜单中选择"翻开，或点击标准工具条翻开文件按钮翻开文件夹AutoCAD 2004Sample，选择一图形文件。4、从文件菜单项选择择另存为，并通过工具菜单"选择平安选项把文件存到建立的个人文件夹。5、选择保存文件。6、关闭文件3、熟悉AutoCAD用户界面并设置环境1、从"文件下拉菜单中选择"新建。2、选择"视图菜单的"工具栏菜单项，翻开"工具栏对话框，用鼠标点取"绘图工具栏前的复选框，观察"绘图工具栏的翻开与关闭情况。3、关闭"工具栏对话框。4、在工具条灰色区域右键点击，勾选"修改 观察"修改工具栏的翻开与关闭情况5、将光标放在"工具菜单的"查询菜单项上，显示它的级联菜单，选择"状态，将弹出AutoCAD的文本窗口，观察显示的内容。6、按F2键观察文本窗口的翻开与关闭情况。文本窗口翻开时，通过移动滚动条或上下箭头键济览执行的命令。最后关闭文本窗口。7、选择"工具下拉菜单的"选项，弹出"选项对话框，在对话框中选择"显示标签，在左上角"窗口元素中选择"颜色按钮，弹出"颜色选项对话框，在窗口元素下拉列表中选择模型空间背景，从颜色下拉列表中选择灰色；在窗口元素下拉列表中选择命令行背景，从颜色下拉列表中选择青色，单击"应用并关闭返回"选项对话框，再单击"确定按钮。也可从模型选项卡中直接选择要改变颜色的元素，然后从颜色中选择所需要的颜色。8、选择"工具下拉菜单的"选项，弹出"选项对话框，在对话框中选择"显示标签，在左上角"窗口元素中选择"颜色按钮，弹出"颜色选项对话框，单击"全部缺省按钮，然后单击"应用并关闭返回"选项对话框，再单击"确定按钮，AutoCAD的窗口元素颜色将恢复缺省颜色。4、设置自动保存文件时间具体操作步骤：1、从"工具下拉菜单中选择"选项，弹出"选项对话框。2、在对话框中选择"翻开和保存标签，选中自动保存复选框为，将保存间隔分钟数改为"10”四、实验条件：主要仪器：微型计算机数量：单人单机安装软件：AutoCAD2021硬件要求：1操作系统： Windows 7、Windows *P、Windows Vista2CPU： 支持Intel Pentium 4或者AMD Athlon3内存：2GB以上4磁盘空间容量装载时：1.8GB以上五、实验步骤：1、启动AutoCAD20212、新建文件3、设置环境4、保存文件六、实验本卷须知：1、填写仪器使用记录；2、实验完毕关闭计算机。七、实验报告要求：一、实验预习局部主要内容的小结二、实验过程记录局部：有步骤和说明三、实验结果与讨论：1实验结果：绘制的图形2讨论：本图用到的命令、技巧、问题等。实验二平面图形的绘制与编辑一、实验目的：1、掌握命令、数据输入方法2、掌握坐标输入方法3、掌握对象的选择方法4、掌握准确绘图方法5、掌握多段线、中心线、虚线、波浪线的画法6、掌握椭圆及椭圆弧的画法7、掌握正多边形的画法8、熟练掌握二维图形编辑命令的使用。包括删除与恢复、复制、镜像、偏移、阵列、旋转、比例缩放、拉伸、拉长、分解、修剪、延伸、截断、倒直角、倒圆角等。9、掌握平面图形的绘制步骤二、实验内容：完成以下图：三、实验原理与方法：1、命令、数据输入方法1、命令行键盘输入2、工具面板鼠标单击输入3、下拉菜单鼠标单击输入4、快捷键和功能键键盘输入5、命令窗口的提示，如直线、圆、多边形命令2、命令的操作1、响应命令和完毕命令：四种方法2、取消命令3、撤销和重做命令3、AutoCAD坐标定位1、绝对坐标*、Y，绝对极坐标R<Q 。2、相对坐标*、Y ，相对极坐标R<Q4、对象选择与删除1、点选2、左起点窗选3、右起点窗选4、选择后的删除Delete键5、对象捕捉捕捉功能的设置在"草图设置对话框中进展，用右键单击功能按钮，从快捷菜单中选择"设置命令，即可翻开"草图设置对话框。在绘图区按住Shift键的同时，单击鼠标右键，从快捷菜单中可以方便地选择对象捕捉的方式。1自动捕捉 2临时捕捉如捕捉中点： a原 图 b完 成 图 操作步骤提示：1、鼠标右击状态栏中"对象捕捉按钮，单击"设置，在翻开的"草图设置对话框中单击"全部去除按钮，然后选择"中点，并启用对象捕捉复选框为。2、用"line命令依次画直线。当鼠标移动在矩形各边上出现提示"中点时，单击鼠标6、对象追踪与极轴追踪1极轴追踪 2对象追踪1、对象追踪完成以下图： a原 图 b完 成 图操作步骤提示： 1、鼠标右击状态栏中的"对象捕捉按钮，单击"设置，在翻开的"草图设置对话框中单击"全部去除按钮，然后选择"中点复选框。2、单击状态中的"对象捕捉、"对象追踪按钮，启用对象捕钏和对象追踪功能。3、单击绘图工具栏的"园命令按钮。4、移动鼠标到正方形垂直边上，当出现"中点提示时水平移动鼠标，这时出现水平追踪线；移动鼠标到正方形水平边上，当出现"中点提示时垂直移动鼠标到小正方形中心附近，这时同时出现垂直和水平追踪线，单击鼠标，确定圆的中心点。5、输入半径值40。2、极轴追踪完成以下图： 操作步骤提示： 1、鼠标右击状态栏中的"极轴按钮，单击"设置，在翻开的"草图设置对话框中单击"极轴追踪选项卡，然后设置增量角为300。2、单击状态中的"极轴按钮，启用极轴功能。3、单击绘图工具栏的"直线命令按钮。4、任选起点，在各极轴追踪线出来后，依次输入各段长度，注意：在输入长度时，极轴追踪线不能消失7、绘制多段线操作步骤提示：圆弧段的画法1、起点、端点的选择顺序逆时针画圆弧2、角度的正负号+为逆，-为顺3、弦长的正负号+为劣，-为优4、半径的正负号+为劣，-为优8、绘制中心线、虚线、波浪线1、中心线、虚线线型比例的修改操作步骤提示：翻开线性管理器，如以下图所示：2、波浪线的画法操作步骤提示：一般用鼠标任意输入点。9、绘制椭圆及椭圆弧操作步骤提示：1、画椭圆时的旋转和投影角度有关2、画椭圆弧时的0度"以中心到起点为准"非*轴正方向！3、画椭圆弧时始终按逆时针绘制10、绘制正多边形在提示输入半径时，如果直接输入半径，则多边形处于水平放置，如果输入相对极坐标，则可将多边形旋转。11、剪切命令用修剪命令绘制下面的图形。操作步骤提示：1、单击"修改工具栏中的"修剪按钮。2、选择剪切边3、选择要修剪掉的对象12、 复制命令用偏移和多重复制命令绘制下面的图形。操作步骤提示：1、"偏移的对象只能有一个，所以复杂对象的偏移，需要用多段线命令绘制整体2、"复制的对象可以有多个，位移是相对坐标，相对于基点。13、 镜像 对下面的图形做镜像。操作步骤提示：1、选择要镜像的对象2、两点确定一条对称轴3、保存两侧14、偏移拷贝、阵列拷贝用OFFSET、和ARRAY命令完成图。1、环形矩阵：a原图 b( 第一步完成图) c( 完成图)操作步骤提示：1、单击："修改工具栏中的"偏移按钮。2、从键盘输入"8”并回车。偏移距离。3、单击"修改工具栏中的"阵列按钮。4、选取五边形，从键盘输入"p并回车。5、移动鼠标到大圆圆心附近，当出现"圆心提示时单击鼠标。6、从键盘输入"6”并回车。填充角度7、从键盘输入"360”并回车。填充角度8、再次回车，完成环形阵列。最后完成图如图3-2 (c)所示。2、矩形矩阵： (b)原 图15、拉伸命令用STRETCH命令将(a)图所示的图形接伸成(b)图所示的图形。操作步骤提示：拉伸中间局部为例 a 原 图 b完 成 图1、单击"修改工具栏中的"拉伸按钮。2、移动鼠标在图形的右上方单击，拖动鼠标往左下方移动，当包含中间矩形的上边、下边和右边时单击鼠标并回车。穿插窗口选择！3、任意位置单击鼠标。4、水平往右移动鼠标，当极轴追踪提示为0度时，从键盘输入"12”并回车。16、延伸命令用E*TEND命令将图 (a)所示的图形延伸成如图 (b)所示的图形。操作步骤提示： a (原 图) b(完成图)1、单击"修改工具樯扣的"延伸按钮。2、用鼠标拾取矩形上边和左边以及中间的水平线并回车。3、用鼠标拾取矩形的下边的左端、右边的上端；左斜线的上端和右斜线的下端。17、倒圆、倒角命令将图(b)中对象倒圆角，结果如图(a)所示。操作步骤提示： a 完 成 图 b 原 图 1、单击"修改工具栏中的"圆角按钮。2、从键盘输入"r并回车。3、从键盘输入"5”并回车。4、选择不修剪5、用鼠标选取要倒圆角的对象。18、平面图形的绘制步骤操作步骤提示：1、绘制线段2、绘制中间线段3、绘制连接线段四、实验条件：主要仪器：微型计算机数量：单人单机安装软件：AutoCAD2021硬件要求：1操作系统： Windows 7、Windows *P、Windows Vista2CPU： 支持Intel Pentium 4或者AMD Athlon3内存：2GB以上4磁盘空间容量装载时：1.8GB以上五、实验步骤：1、启动AutoCAD20212、新建文件3、绘制图形4、保存文件六、实验本卷须知：1、填写仪器使用记录；2、实验完毕关闭计算机。七、实验报告要求：一、实验预习局部主要内容的小结二、实验过程记录局部：有步骤和说明三、实验结果与讨论：1实验结果：绘制的图2讨论：本图用到的命令、技巧、问题等。实验三平面图形的标注一、实验目的：1、熟练掌握尺寸标注的根本工具，灵活运用常用的尺寸标注方法，合理布局尺寸标注线使整个图形看上去简洁清晰。2、熟练掌握尺寸公差标注，形状和位置公差的标注。3、熟练掌握标注编辑、标注文字编辑。二、实验内容：完成以下图：三、实验原理与方法：1、标注样式设置的国家标准及其说明建立一个名为"gb的标注样式，具体设置如表1。表1 标注样式的设置工程直线和箭头值工程文字值工程主单位值基线间距10文字样式gb小数分隔符句点超出尺寸线2文字高度3.5精度0.0起点偏移量0文字对齐与尺寸线对齐箭头大小2.5说明：a "gb标注样式适用于A2、A3、A4图幅，参照表4另建立"机械2”标注样式适用于A0、A1图幅，将其中"箭头大小改为3.5，"文字高度改为5即可；b 标注样式中的"使用全局比例，默认为1，适合于标注图纸比例为1：1的情况，假设图纸比例不为1：1，设置方法参考后面的说明。c、文字样式中的字体设置方法如下：在格式菜单中，点文字样式，再点新建，设置文字样式。设置要符合国际标准也符合国家标准汉字：在字体框中，选中"使用大字体挑勾，在大字体栏中选"gbcbig.sh*就可以使用大字体了，这是符合国标中文大字体，仿宋体。字母、数字：SH*字体选择gbeitc.sh*或者gbenor.sh* ，前者是斜体，后者是正体。必须字体高度设置0.0000，以方便使用中调整，建议做一个适合自己的绘图模版。d以"gb为根底样式建立"直径、"半径、"角度子样式，2、尺寸样式设置过程首先是文字样式的设置：AutoCAD中应优先考虑*.sh*即AutoCAD的专用字体SH*字体，少使用Windows下的TrueType字体TTF字体。以下图是符合国标的文字样式。接着是尺寸样式的设置：第一步设置公共参数，第二步分别设置各子样式的参数。第一步：设置公共参数1、新建gb样式，在"直线和箭头卡片上设置尺寸线、尺寸界限等参数如图。2、选择尺寸文字样式、主单位公共参数设置完毕，点击"确定，返回上一级对话框，看到新建的gb样式。第二步：分别设置各子样式：直径标注、半径标注、角度标注1、设置直径标注子样式。点击"新建，在"用于下选择"直径标注，点击"继续，为直径标注设置参数。先将文字对齐方式选为"ISO标准，这样可以使直径尺寸成水平标注这只是一种习惯。对直径标注的文字及箭头位置作调整：点击"确定完成gb样式下的直径标注子样式。半径标注子样式与直径标注的设置完全一样。2、设置角度标注子样式。角度标注国标要求文字水平注写。符合国标的尺寸标主样式设置完毕，将gb样式置为当前样式即大功告成。是不是有些麻烦，没关系，将设置好的样式保存与自己的样图中。3、绘制图形并对所示图形进展标注操作步骤提示：标注尺寸前应注意：设置或建立尺寸文本的文字样式：设置或调整好尺寸标注样式；设置对象捕捉功能。标注时要用线性尺寸标注、对齐标注、角度标注、半径标注、直径标注。4、尺寸标注练习直径、半径、对齐等绘制如以下图的平面图形，并标注尺寸。a原图 b完成图操作步骤提示：绘制图形之前要创立图层和设置线型，绘图要用到line直线、circle圆等绘制命令以及offset偏移、trim修剪、break打断等图形编辑命令。标注时要用到线性尺寸标注、角度标注、半径标注、直径标注。四、实验条件：主要仪器：微型计算机数量：单人单机安装软件：AutoCAD2021硬件要求：1操作系统： Windows 7、Windows *P、Windows Vista2CPU： 支持Intel Pentium 4或者AMD Athlon3内存：2GB以上4磁盘空间容量装载时：1.8GB以上五、实验步骤：1、启动AutoCAD20212、新建文件3、绘制图形4、保存文件六、实验本卷须知：1、填写仪器使用记录；2、实验完毕关闭计算机。七、实验报告要求：一、实验预习局部主要内容的小结二、实验过程记录局部：有步骤和说明三、实验结果与讨论：1实验结果：绘制的图2讨论：本图用到的命令、技巧、问题等。实验四三视图与剖视图的绘制与编辑一、实验目的：1、掌握图层的设置和使用2、掌握图案填充的方法3、掌握三视图的绘制方法二、实验内容：完成以下图：三、实验原理与方法：1、图层设置的国家标准用LAYER命令按设定图层，赋予图层颜色、线型、线宽和其他需要设定的参数。表1 图层设置图层名描述线型颜色线宽1粗实线粗实线，剖切面的粗剖切线continuous白色默认2细线层细实线，细波浪线，细折断线continuous青色默认3中心线层中心线center红色默认4虚线层细虚线dashed紫色默认5剖面线层剖切面的剖切线continuous黄色默认6文字层尺寸文本外的其他文字continuous绿色默认7标注层尺寸标注，尺寸终端与符号细实线continuous青色默认8双点划线层细双点画线divide紫色默认9图框层图框轮廓continuous白色默认说明：a. 0层一般不允许放任何东西，是做块用的；b 不要在"定义点DEFPOINTS层上画图，因为该层默认不打印；c 每个CAD文件中对层的定义应该一致，否则出图时多*图纸拼接到一个文件里会有干扰；d 打印出图时线宽的实现一般有两种方法：按颜色、按线宽。假设图层中线宽的设置为"默认如表1则打印时按照图形对象的颜色设置不同线宽出图；假设图层中设置了具体的线宽则可按线宽出图。习惯在图层上设置线宽的可按照下述方法设置：在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。在通常情况下，粗线的宽度采用0.5或0.7 mm，对应的细线宽度采用0.25或0.35 mm。2、图层设置的方法操作提示：1创立新图层，并命名为"剖面图层和"尺寸标注图层，在"剖面图层中加载线型"ACAD ISO2W100”和"CENTER，并将"随层的颜色和线宽设置为"蓝色和"0.35mm。如以下图所示：2锁定"剖面图层3关闭"尺寸标注图层3、图案填充原理设计者在各种设计绘图中需要在*些区域内填入*种图案，这种操作叫图案填充。进展图案填充时，需要确定的内容有三个：一是填充的区域，二是填充的图案，三是图案填充方式。用AutoCAD填充图案时，有"拾取点默认方式和"选择对象两种选择填充区域的方式。孤岛检测样式有"普通默认方式、"外部和"忽略三种方式：1、"拾取点方式试按下述要求填充如以下图的图案：采用"拾取点方式填充a图14区域。采用"拾取点方式，拾取区域1,填充b图区域。采用"拾取点方式填充c图区域。采用"拾取点方式填充d图区域。采用"选择对象方式填充d图区域。填充封闭区域的步骤：1、单击"绘图菜单中"图案填充命令，翻开如以下图"边界图案填充对话框。2、在"边界图案填充对话框中选择"拾取点。3、在要填充的绘图区域中指定点单击1，2，3，4区域，如果执行了错误操作，可以单击右键，然后从快捷菜单中选择全部去除"或放弃上次选择/拾取"。4、如果需要预览填充图案，可以单击右键，然后选择"预览，预览后单击绘图区域或按Enter键将返回"边界图案填充对话框如以下图。5"图案填充选项卡中单击"样例框中的图案，翻开"填充图案调色板对话框，双击选项定的图案返回"边界图案填充对话框。6在"高级选项卡中选中"孤岛检测样式中"普通单项选择框。7单击"确定按钮完成图案(a)填充。8重复步骤18，完成图案b的填充，注意拾取点时只需要单击"1”区域即可。9重复步骤18，完成图案d的填充，注意拾取点时只需要单击"1”区域，在"高级选项卡中选中"孤岛检测样式中"外部单项选择框。10重复步骤18，完成图案c的填充，注意拾取点时只需要单击"1”区域，在"高级选项卡中选中"孤岛检测样式中"忽略单项选择框。2、"选择对象方式大多用于填充边界不封闭的情况"选择对象按钮用于选择对象的方式确定填充的边界。点取"选择对象按钮后，系统临时关闭"边界图案填充对话框，并在命令行提示："选择对象。此时用户可根据需要选择对象，构成填充边界。如以下图，采用"选择对象方式填充其图案，图中虚线为填充时选中对象。4、图案填充应用将所示的图形a进展图案填充，结果如图b。a原图 b完成图操作步骤提示：1、单击"绘图菜单中"图案填充命令，翻开"边界图案填充对话框。2、在要填充该图案的绘图区域内单击鼠标并回车。单击"确定按钮。5、视图的绘制方法要熟练地绘制一幅完整的工程图，还需要综合运用各种根本的技能，这需要在实践中逐步探索、体会。机械工程图样的绘制要注意以下几点：1、在绘制具体的图形时，应根据图形的外观尺寸，包括尺寸标注、文本说明，以及其他具体要求，确定图幅的形式、大小和绘图比例。当然，AutoCAD可以在打印时，在一定范围内，根据选择的图纸大小任意缩放图形。但是，按设定的图幅进展绘制并输出，总是一种较为妥当的方法。2、选定标准的图形文件图幅的形式、大小和绘图比例后，最好先设置必要的图层，不同特征的对象，在不同的图层进展绘制，也可以将在同一图层绘制的图形转到指定的图层去。有时需要关闭*个图层，以便在另外的图层更加清晰地进展操作。如进展图案填充时，最好关闭辅助线、尺寸线等，便于拾取点时选择更大的范围。3、在绘图过程中，不要重复地绘制*个对象，初学者往往不注意这一点。在绘制一样图形、对称图形时，应正确使用各种复制和粘贴方法、阵列方法，以加快绘制进度。此外命令输入最好养成键盘输入的习惯，也可大大地提高绘图速度。4、在绘制过程中，应视具体情况，正确使用功能按钮或功能键，这些功能按钮可以随时使用(如在*个命令执行过程中)，大大地提高了绘图效率和正确度。主要功能键如下：F1 翻开 "帮助F2 翻开 "文本信息窗口F3 翻开/关闭 "对象捕捉F8 翻开/关闭 "正交模式F10 翻开/关闭 "极轴F11 翻开/关闭 "对象捕捉追踪5、由于机械制图中三视图具有长对正、高平齐、宽相等的性质，所以绘图过程中要熟练应用对象捕捉和对象追踪。使用对象捕捉时，如果在*个很小的范围内出现多个捕捉点时，可以按住"Shift键的同时，单击右键，从快捷菜单中选择正确的临时捕捉点。6、图形初步绘制后可以使用拉长、移动、删除等操作对图形整理，以到达整体美观效果。四、实验条件：主要仪器：微型计算机数量：单人单机安装软件：AutoCAD2021硬件要求：1操作系统： Windows 7、Windows *P、Windows Vista2CPU： 支持Intel Pentium 4或者AMD Athlon3内存：2GB以上4磁盘空间容量装载时：1.8GB以上五、实验步骤：1、启动AutoCAD20212、新建文件3、绘制图形4、保存文件六、实验本卷须知：1、填写仪器使用记录；2、实验完毕关闭计算机。七、实验报告要求：一、实验预习局部主要内容的小结二、实验过程记录局部：有步骤和说明三、实验结果与讨论：1实验结果：绘制的图2讨论：本图用到的命令、技巧、问题等。实验五零件图的绘制与编辑一、实验目的：1、掌握在AutoCAD中建立新字体样式的方法。2、运用不同的字体及字号在图形文件中插入单行文本和多行文本。3、熟练掌握块的创立，为块定义属性。建立自己的标准件等图库。4、掌握在图形文件中创立块定义、制作整体块文件的方法。二、实验内容：完成以下图：三、实验原理与方法：1、文字样式设置的国家标准机械工程的CAD制图所使用的字体，应按GB/T13362.413362.5中的要求：字体的号数即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm；汉字的高度h不应小于3.5mm，其字宽一般约为0.7h；数字、字母一般应以斜体输出，汉字在输出时一般采用正体。(红色文字说明：设置好字体样式，这个问题就可以解决)字体高度与图纸幅面之间的选用关系参见表2，以防止出现打印后图面字体过大或者过小的情况。 国家标准表2 字高与图幅的关系图幅  A0A1A2A3A4字体h 53.5表3 文字样式的设置样式名小字体(英文字体)大字体汉字字体高度宽度比例倾斜角度使用场合汉字gbenor.sh*gbcbig.sh*010标题栏、技术要求字母数字gbcitc.sh*gbcbig.sh*010尺寸标注说明：a 每个CAD文件中对文字样式的定义和使用应该一致，否则多*图纸拼接到一个文件里出图时会有干扰；b 以A0图纸为例，尺寸文字和表格文字高度为5，相关文字如：标题栏中图名高度为10，"技术要求和标题栏中单位名称高度为7；c 文字样式中的字体文件应选用矢量字体.sh*字体见表3，防止使用"仿宋_GB2312”这样的填充字体(即TTT字体)。d 对特殊字体需要下载，并复制到windows下的字体库e 对于出现".这样的情况是因为：它们所使用的字体不包含这些内容尤其是中文，解决方法按表3修改字体。2、创立文字样式翻开或创立图形文件后，按如下步骤新建文字样式；1单击"插入/文字样式，翻开如以下图"文字样式对话框，刚翻开时，显示的是默认设置。 2单击"新建按钮，翻开如以下图所示"新建文字样式对话框，输入新的文字样式名(取便于记忆的名字，这里按表5-1规定取名)，如"楷体。3 单击"确定按钮返回"文字样式对话框，在"字体名下拉列表框选择相应字体"楷体GB_2312”，单击"应用按钮。4 重复步骤23，建立其他各样式，5 单击"确定按钮完成设置。6 在关闭"文字样式对话框时，样式名栏显示的样式将为默认样式。3、多行文字编辑器的一般使用 具体步骤如下：1 单击"多行文字A。2在"指定第一角点提示下，用鼠标指定角点。或者在命令行中输入坐标值。3 在下一个提示中，用鼠标指定多行文字的宽度，指定边界框的对角点。或者在命令行中输入宽度值。在指定了边界框的第二角点后，出现"多行文字编辑器，如以下图：4 在"多行文字编辑器对话框中输入一般文字。选定需要格式化的文字，设置正确的字体、字号、颜色等第一行为8号字体。选定"1/2字样，单击多行文字编辑器工具栏的"堆叠文字按钮。将插入点定位在"45字样后，单击"符号下拉按钮中的"%d。将插入点定位在"50字样之前，单击符号下拉桉钮中的"%C。插入的角度和直径符号暂时不会显示正确的格式如果有超出边界框宽度的文字将被折到下一行5按回车键至下一行输入(第二行为32号字体)。单击"符号下的"其他，翻开如以下图"字符映射表对话椎查找适宜的符号找到后双击则在"复制字符框中显示该字符关闭"字符映射表对话框返回"多行文字编辑器对话框，在插入点单击右键，在快捷菜单中选择"粘贴，则插入选定的符号然后设置字符格式。4、编辑多行文字具体步骤如下：1用右键单击图所示多行文字，从快捷菜单中选择"编辑多行文字，翻开"多文字编辑器对话框2选定所有文字从"颜色框(默认为"随层)中选择"红色3单击"确定按钮。5、图块及其说明块是可组合起来形成单个对象(或称为块定义)的对象集合。可以在图形中对块进展插入、比例缩放和旋转等操作，还可以将块分解为组成对象并且修改这些对象，然后重定义这个块。AutoCAD会根据块定义更新该块的所有引用。块简化了绘图过程。使用块的优点是：1建立常用符号、部件、标准件的标准库，可以将同样的块屡次插入到图形中，而不必每次都重新创立图形元素。2修改图形时，使用块作为部件进展插入、重定位和复制的操作比使用许多单个几何对象的效率要高。3在图形数据库中，将一样块的所有参照存储为一个块定义可以节省磁盘空间。在图形中插入块意味着创立了块引用。在每次插入块引用时，要给插入的块指定比例因子和旋转角。也可以在任一坐标(*，Y，Z)方向上使用不同的值来缩放块引用。4使用块可以系统地组织绘图任务，从而可以设置、重新设计和排序图形中的对象以及与它们相关的信息。6、块的定义操作提示：1、名称不能重复2、基点需考虑插入操作时的方便3、一般直接装换为块7、块的插入操作提示：1、可以插入内部块或者是外部块2、插入点即基点3、一般不需缩放4、旋转角度可以指定，也可以旋转鼠标指定。四、实验条件：主要仪器：微型计算机数量：单人单机安装软件：AutoCAD2021硬件要求：1操作系统： Windows 7、Windows *P、Windows Vista2CPU： 支持Intel Pentium 4或者AMD Athlon3内存：2GB以上4磁盘空间容量装载时：1.8GB以上五、实验步骤：1、启动AutoCAD20212、新建文件3、绘制图形4、保存文件六、实验本卷须知：1、填写仪器使用记录；2、实验完毕关闭计算机。七、实验报告要求：一、实验预习局部主要内容的小结二、实验过程记录局部：有步骤和说明三、实验结果与讨论：1实验结果：绘制的图2讨论：本图用到的命令、技巧、问题等。实验六装配图的绘制与编辑一、实验目的：1、能够综合运用AutoCAD的块，绘制机械图样中的装配图。2、了解图库的建立方法。二、实验内容：完成下面的千斤顶装配图：三、实验原理与方法：1、图库的建立方法：1内部块模板式2外部块文件式3二次开发基于Autolisp语言的二次开发2、装配图绘制过程1、绘制零件图，并保存为外部块底座 顶块螺杆块2、插入外部块四、实验条件：主要仪器：微型计算机数量：单人单机安装软件：AutoCAD2021硬件要求：1操作系统： Windows 7、Windows *P、Windows Vista2CPU： 支持Intel Pentium 4或者AMD Athlon3内存：2GB以上4磁盘空间容量装载时：1.8GB以上五、实验步骤：1、启动AutoCAD20212、新建文件3、绘制图形4、保存文件六、实验本卷须知：1、填写仪器使用记录；2、实验完毕关闭计算机。七、实验报告要求：一、实验预习局部主要内容的小结二、实验过程记录局部：有步骤和说明三、实验结果与讨论：1实验结果：绘制的图2讨论：本图用到的命令、技巧、问题等。实验七三维实体造型一、实验目的：1、掌握三维用户坐标系UCS的建立方法2、掌握6种根本实体的绘制方法3、掌握面域和边界的创立方法，理解面域的布尔运算及其意义4、掌握通过拉伸、旋转二维对象创立三维实体的方法二、实验内容：根据视图绘制三维模型：三、实验原理与方法：1、用户坐标系UCS1、三维笛卡儿坐标系三维笛卡儿坐标系是在二维笛卡儿坐标系的根底上根据右手定则增加第三维坐标即Z轴而形成的。AutoCAD中的三维坐标系有世界坐标系WCS和用户坐标系UCS两种形式。在三维坐标系中，Z轴的正轴方向是根据右手定则确定的。右手定则同时也决定三维空间中任一坐标轴的正旋转方向。要确定轴的正旋转方向，用右手的大拇指指向轴的正方向，弯曲手指。则手指所指示的方向即是轴的正旋转方向。2、 世界坐标系WCS三维世界坐标系是其他三维坐标系建立的根底，不能对其重新定义。其他三维坐标系即用户坐标系。3用户坐标系UCS用户坐标系为坐标输入、操作平面和观察提供一种可变动的坐标系。定义一个用户坐标系即改变原点0，0，0的位置以及*Y平面和Z轴的方向。可在AutoCAD的三维空间中任何位置定位和定向UCS，也可随时定义、保存和复用多个用户坐标系。2、建立用户坐标系UCS的意义主要原因：三维是在二维根底上建立的，所以画三维图一般要先画二维，如圆柱。但是AutoCAD的二维对象的绘制和编辑一般只能在当前坐标系的*Y平面上，或者平行*Y的平面上。如画圆、写文字、二维多段线、尺寸标注、两相交圆的修剪等。所以必须建立用户坐标系UCS。此外还有以下原因：1、可以重新定义原点的位置，并且根据自己的需要设定*，Y，Z轴的旋转角度，极大地方便了绘图工作。2、对于三维立体绘图来说，对象上可能在其他坐标系UCS中关系位置更加明确。3、建立用户坐标系AutoCAD提供了六种正交的用户坐标系UCS可供使用俯视、主视、左视等，也可自己建立坐标系。UCS的定义创立方法1、原点UCS：与对象捕捉配合使用，可快速建立坐标，但一般要二次操作，如再次旋转。2、Z轴矢量UCS：可用于在圆柱、圆锥上建立坐标系3、3点UCS：与对象捕捉配合使用，可建立长方体、圆柱、圆锥的坐标系4、对象UCS：可快速建立与选择表91二维对象平行的坐标系，这在需要编辑该对象时比较有用，因为用些编辑命
