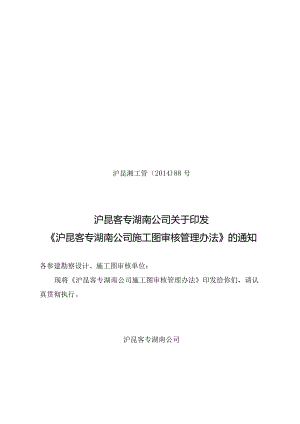

沪昆湘工管2014)88号沪昆客专湖南公司关于印发沪昆客专湖南公司施工图审核管理办法的通知各参建勘察设计、施工图审核单位：现将沪昆客专湖南公司施工图审核管理办法印发给你们，请认真贯彻执行。沪昆客专湖南公司2014年10月11日沪昆客专湖南公司施工图审核管理办法第一章总则第一条为规范沪昆客专湖南公司（以下简称"公司''）所管理铁路建设项目的施工图审核工作，根据原铁道部铁路建设项目施工图审核管理办法（铁建设（2010）36号）、铁路建设项目施工图审核管理指南（试行）（工管审（2010）76号）、中国铁路总公司铁路建设项目勘察设计管理办法（铁总建设（2014）124号），结合工程实际，制定本管理办法。第二条施工图审核要贯彻"以人为本、服务运输、强本简末、系统优化、着眼发展"的建设理念，提高设计文件质量，消灭差、错、碰、漏等质量问题，有效控制投资。第三条本办法所称施工图审核，是指公司在收到设计单位完成的施工图后，在交付施工单位前和施工中经变更后交付施工单位前的施工图。公司作为负责施工图审核工作的责任主体，具体审核工作可委托具有勘察设计甲级资质或工程咨询（监理）甲级资质的单位实施。第四条施工图审核是公司按照批准的初步设计所确定的建设规模、技术标准、工程投资、建设工期组织建设的必需程序。施工图审核工作由公司总工程师负责，由公司建设指挥部组织实施。第五条施工图必须根据工程试验和补充勘探等方面的成果进行优化设计后，才能交付审核。审核后的施工图是工程实施、验工计价、竣工验收的依据，未经审核的施工图，不得交付施工。第六条本办法适用公司所管理建设项目的施工图审核。第二章施工图审核各方职责第七条公司按照项目建议书、可研报告、初步设计文件批准的建设规模、技术标准、工程投资、建设工期及补充定测成果组织对施工图进行审核。第八条公司部门施工图审核职责：（一）工程管理部1.负责协调中国铁路总公司组织的重点工程施工图审核工作。2设计单位对施工图审核意见提出异议时，负责组织有关单位进行研究，重大技术问题及时报送中国铁路总公司工程管理中心审查确定。3.负责施工图审核有关文件的上报工作。4指导公司建设指挥部施工图专业审核工作。（二）计财部1.负责组织与施工图审核单位签订施工图审核合同，明确施工图审核的相关事宜。2.负责施工图预算的审核。（三）安质部指导公司建设指挥部施工图专业审核工作。（四）物设部指导公司建设指挥部施工图专业审核工作。（五）建设指挥部1负责组织对施工图审核大纲和设计原则审查，并将审查合格后的审核大纲和设计原则报公司工程管理部。2.组织现场核对。3.将重点工程的施工图及审核意见报公司工程管理部。4.编制各阶段施工图审核报告并报公司工程管理部。5.督促设计单位按照审核意见修改完善施工图工作。6.负责施工图资料管理工作。7.负责组织对施工图审核单位审核质量评价。8.办理正式施工图交付手续。第九条设计单位职责（一）对施工图的勘察设计质量负责。公司组织施工图审核单位对施工图的审核，不免除勘察设计单位对施工图的设计质量责任。（二）编制施工图设计原则。（三）地质勘察深度、数量和质量必须满足施工图设计要求。（四）设计单位按照签订的供图协议，及时提交完整的施工图设计文件。（五）设计单位按照项目建议书、可研报告、初步设计文件批准的建设规模、技术标准、工程投资、建设工期及补充定测成果、审批后的施工图设计原则组织进行施工图设计。（六）参加现场核对工作。（七）设计单位应及时向施工图审核各方解释施工图设计文件,对审核中提出的问题及时进行答复。（八）勘察设计单位应认真研究审核报告，逐条分析报告中提出的意见和建议，补充勘察，修改设计，并将审核意见落实情况及时反馈给建设单位及施工图审核单位。（九）按照审核合格后的施工图工程数量进行施工图投资检算,并与初步设计批复概算进行比较。第十条施工图审核单位职责（一）成立施工图审核项目项目机构，按照施工图审核委托合同书配备机构，配齐审核人员。并根据审核工作要求及时调整人员以满足审核时间的要求。（二）编制施工图审核大纲，按审定的审核大纲开展施工图审核工作。（三）设置现场工作机构，具体实施现场核对工作。（四）协助公司与设计单位签订供图协议，依据供图协议，分批次对设计文件进行审核。（五）施工图审核单位收到施工图文件后，要检查文件是否齐全、完整。如有缺失应通告公司和勘察设计单位补齐。（六）施工图审核单位应向公司（建设指挥部）、设计单位分批提交审核意见、审核报告和审核总报告。审核报告包括基本情况、存在问题和建议等内容。审核报告需经单位技术负责人签字并加盖公章。对已实行执业注册制度的专业，应由注册工程师签字并加盖执业印章。（七）施工图审核单位应对审核后的施工图予以签认，对其审核的真实性负责。对施工图审核失误，造成工程质量、安全、投资、工期等问题的，应承担相应责任。第三章施工图审核流程第十一条施工图审核工作基本流程施工图审核工作流程可分为准备阶段、实施阶段和总结阶段。第十二条施工图审核工作基本流程准备阶段工作包括签订施工图审核合同、供图协议，编制施工图审核大纲。（一）施工图审核合同、供图协议1.施工图审核工作开展前，公司将经招标确定的施工图审核单位报中国铁路总公司工程管理中心审查，通过后公司与施工图审核单位签订施工图审核合同，明确施工图审核相关事宜。2.公司建设指挥部与设计单位、审核单位一起商订供图计划，与设计单位签订供图协议。（二）编制施工图审核大纲1.初步设计批复后，设计单位将鉴修后的初步设计文件及相关资料提交给公司，公司提交给审核单位，设计单位提交的设计资料主要内容见附件L2.审核单位接收初步设计资料后，开展现场踏勘，编制审核大纲，经负责人签字并加盖公章后报公司审定，编制审核大纲纲要见附件2。第十三条实施阶段工作包括总体审核和专业审核(一)总体审核总体审核分为设计原则审核和线路平纵断面审核，总体审核工作流程见附件4。1.提供相关资料设计单位将征地拆迁、三电迁改工程设计资料、施工图设计原则、线路平纵断面图及相关资料提交给公司，公司提交给审核单位。2.开展现场踏勘和核对对征地拆迁、三电迁改工程位置和数量进行现场核对，对具体工程、大型临时工程设计方案等可实施性进行现场核对。3.设计文件审核对施工图设计原则、线路平纵断面图进行审核。(二)专业审核专业审核分为内部通用图审核、专业设计文件审核和投资检算审核，审核流程见附件51.提交设计资料根据供图协议，设计单位将内部通用图、专业设计文件、投资检算资料及相关资料逐步提交公司，公司将文件资料提交审核单位,施工图送审交接见附件6。2.开展具体工程的现场核对对全线桥涵、隧道、路基、客运站、货运站、综合维修设施等各工点位置、数量、规模、功能及周边环境与设计内容一致性进行现场核对。（三）审核意见流程及时限1.审核意见流程审核单位将审核意见联系单（见附件7）送设计单位，同时抄报公司。公司审核时将审核意见联系单（见附件8）送设计单位，同时送审核单位。设计单位对审核意见进行研究，逐条提出设计回复意见，将回复意见表送交审核单位，同时抄报公司。审核单位最终审核意见联系单（见附件9）经负责人签字并加盖公章后报公司，送设计单位。2.审核意见分歧的审定设计单位对审核意见有异议且与审核单位不能达成共识时，由公司组织研究确定，达成共识时，形成会议纪要并纳入审核单位最终审核意见，如仍然不能达成共识时，报中国铁路总公司审定，审定意见纳入审核单位最终审核意见。施工图审核过程中遇到的重大问题由审核单位报公司（建设指挥部），公司（建设指挥部）及时报中国铁路总公司审定，审定意见纳入审核单位最终审核意见。（四）修改施工图图纸、文件及实施1.设计单位按照最终审核意见及时修改施工图图纸、文件并向公司提交2份，公司送审核单位。2.审核单位对修改后的施工图图纸、文件进行核对，核对无误后，审核单位填写"施工图印刷通知书”（见附件10）发设计单位。3.设计单位根据“施工图印刷通知书”印刷施工图图纸、文件，按规定的份数、时间和格式要求进行施工图图、文件印刷并加盖公章，提供印刷版的电子文档，公司填写施工图交付情况登记表（见附件11）。公司、审核单位加盖施工图审核专用公章后作为工程实施、验工计价和工程验收的依据。第十四条总结阶段包括检查实施的施工图，编制审核报告，总结阶段工作流程见附件12（一）检查实施的施工图公司对实施的施工图进行检查，发现未执行中国铁路总公司审查意见或施工图仍存在问题的，报中国铁路总公司工程管理中心复查。造成损失的，按照有关法律和合同约定、或依据中国铁路总公司施工图审核管理部门意见对相关单位进行处罚。（二）编制审核报告1.组织编制施工图审核报告，审核报告应包括图纸审核和投资检算审核情况、审核意见的处理及执行情况、存在的问题和建议等内容。2.施工图审核报告报中国铁路总公司工程管理中心审查，根据审查意见修改完善后中国铁路总公司工程管理中心相关部门。第四章现场踏勘和现场核对第十五条审核单位要在审核大纲编制前，进行现场踏勘，充分了解与工程有关的各方面情况。第十六条现场核对分为二阶段进行。在审核线路平纵断面图之前，进行第一阶段现场核对；在审核专业设计文件之前，进行第二阶段现场核对。第十七条第一阶段现场核对第一阶段现场核对是对电力线路、通信、信号设施、油、气管线、给排水管路、房屋、工厂、学校等拆迁工程和永久用地界线、性质位置、数量的现场核对，以及对重点工程、大型临时工程设计方案可实施性的现场核对。第十八条第二阶段现场核对第二阶段现场核对是对本线各工点工程逐一进行核对，逐一收集相关资料。现场核对重点为：(一)核对本线各工点桥涵、隧道、路基、客运站、货运站、综合维修设施等工点位置、数量、规模、功能及周边环境与设计内容的一致性。（二）核对工程地质资料与现场地质情况的一致性。第十九条现场核对报告现场核对完成后，审核单位提交现场核对情况报告，并将现场核对成果纳入施工图审核意见中。现场核对附表如下：附表1电力线路迁改数量现场核对汇总表附表2通信迁改数量现场核对汇总表附表3信号迁改数量现场核对汇总表附表4油、气管路迁改数量现场核对汇总表附表5给排水管路迁改数量现场核对汇总表附表6大型临时工程数量现场核对汇总表附表7工程设计信息现场核对汇总表第五章施工图审核主要内容、时限第二十条按照铁路建设项目预可行性研究、可行性研究和设计文件编制办法和铁路建设项目施工图审核管理办法（铁建设（2010）36号），结合建设项目特点，确定具体内容。第二十条审核依据（一）国家有关法律、法规；（二）原铁道部、中国铁路总公司有关规章和规范性文件；（三）国家和原铁道部、中国铁路总公司有关规程、规范；（四）工程建设强制性标准；（五）地质勘察资料和补勘资料；（六）定测资料和补充定测资料；（七）初步设计及其批复意见；（八）公司关注的重点工程。第二十一条施工图图纸审核的重点施工图审核包括施工图图纸审核和投资检算审核，审核重点如下：（一）工程建设强制性标准和初步设计批复意见的执行情况；施工图文件编制内容、深度是否达到规范、规程规定的要求。（二）是否按验收后的工程地质勘察资料进行设计。（三）标准图、通用图、参考图选用是否正确，内部通用设计图纸是否为本设计单位的设计成果，内部通用设计图纸的设计及采用是否合理。（四）路基型式是否合理，断面面积是否准确，填料是否符合要求，填料土石比例、调配、运距和基底处理方法是否合理；路基挡护工程、防排水设计、过渡段设计是否合理；站场平纵面布置、综合管线布置是否合理；绿化方案是否符合国家和铁道部有关要求;无硅轨道结构设计、选型是否合理，无缝线路和无缝道岔设计是否合理。（五）桥梁墩台型式设置是否合理，是否与上部结构协调，技术条件相同的工点或标段墩台类型是否一致，工程措施是否合理，基坑开挖（围堰）防护是否安全合理，工程数量是否匹配，桥渡方案是否满足防洪、通航、净空等要求。（六）隧道工程措施，特别是不良地质地段的工程措施是否与地质条件和风险评估等级对应，施工组织措施是否合理，排水设施、防水措施是否与水文情况对应，防灾疏散及安全预案是否完善；弃硅场设置是否合理，环保措施是否符合要求。（七）无硅轨道结构设计、选型是否合理，无缝线路和道岔设计是否合理。（八）牵引供电电源是否与实际需要匹配，变压器接线方式、变电所（亭）平面布置方案是否合理，电杆和接触网立柱、各类线材规格、型号及参数的选择是否合理，接触网构件是否匹配、合理,车站接触网支柱布置是否符合景观要求。供电负荷的需求和计算是否合理。（九）通信信号系统的技术要求是否明确，接口方案及要求是否明确，是否满足与相邻线的互连互通，各子系统设计方案是否合理，设备配置是否满足运营需求，地面设备与车载设备是否配套、兼容等。（十）设计文件站前站后、专业之间、子系统之间的衔接是否合理，如接触网基础预留、沟槽管线预留、综合接地、电缆过轨预埋等；设计采用的新技术、新材料、新工艺、新设备是否通过正式技术鉴定。（十一）防火、节能、环保、水保、消防、建筑抗震、地质灾害防治等方案及措施是否与相关主管部门批复意见一致；重点审查景观保护与恢复，植被保护与恢复，自然保护区的保护，特殊保护项目，水、空气、噪音等污染防治等。（十二）主要工程的施工方案、施工过渡措施是否合理；铺轨基地、制梁场、客运专线轨枕板（块）预制场等重点大临工程设置方案是否合理，设计是否达到规定深度。（十三）技术复杂结构工程的计算原则、模型、程序以及参数选用是否合适，是否符合规范要求，输入数据是否准确；对结构设计的合理性、安全性进行审核，形成结论性意见，必要时进行复核验算。（十四）施工安全措施是否完善，既有线施工过渡及安全措施是否可行并达到规定深度。（十五）工程数量计算与工程量计量规则是否相符，工程数量是否准确。（十六）对施工图与初步设计主要工程数量对照表进行对比审核，并分析工程量变化原因。特别是对施工图拆迁工程数量（含三电迁改、管线迁移，路内既有通信、信号、电力、电力牵引供电、房建、其他运营生产设备及建筑物等）与初步设计数量应进行详细对比，分析增减原因。（十七）客运车站站房施工图图纸审核的主要内容。1.重点审核总图及功能流线、广场及交通疏解、站房及客运建筑、消防及建筑设备、以及站房的功能性、系统性、先进性、文化性、经济性。2.建筑平、立、剖面图、建筑详图、结构布置图、构件详图、节点构造详图、基础详图、管线及装饰设计图；相关专业的兼容性、衔接性。（十八）在满足上述要求的同时，对施工图的优化建议。第二十二条施工图投资检算审核的主要内容（一）施工图投资检算的编制原则、采用的定额和人工、材料价格是否与初步设计批准原则一致；施工图投资检算文件编制内容、深度是否达到规定要求。（二）投资检算的工程数量是否与施工图纸工程量和工程量计量规则相符合，是否存在差错漏碰或重复计列；铺轨基地、制梁场、客运专线轨枕板（块）预制场等重点大临工程概算是否单独编制并准确无误；施工安全措施费计列是否符合规定，并与初步设计工程数量进行了详细比较。（三）第一章征地拆迁、第十章大型临时设施和过渡工程、第十一章其他费是否提供费用明细表和计算依据。重点审核第一章征地迁改的数量，尤其是三电迁改、油气管、水管、道路的数量、协议和投资，临时工程和过渡工程的方案、数量和投资，第十一章其他费用等，并与初步设计概算进行对比。（四）在与初步设计预备费相同的情况下，比较投资检算（或施工图预算）和初步设计批准概算，特别是对比具体各章节费用，分析投资增减原因和其他费用计列的合理性，以及控制工程、重点工程、主要工程的数量和指标，做到工程投资与设计内容、工程数量匹配。第二十三条审核时限施工图设计原则审核时间为10天；线路平纵断面图审核时间为15天，修改设计为2天，复审为1天，再修改并出具正式施工图为3天；一般工程审核时间为5天，修改设计为2天，复审为1天，再修改并出具正式施工图为2天；重难点工程审核时间为10天，修改设计为3天，复审为1天，再修改并出具正式施工图为3天。有争议时以会议纪要确定的时间为准。第六章施工图审核质量评价第二十四条施工图审核过程中发现勘察设计单位故意虚列工程内容、工程数量的，或误列、遗漏工程内容、工程数量，影响单位工程本章费用达3%及以上的，按故意虚列、遗漏、隐瞒施工图量差增减投资额的5%扣减勘察设计费。施工图审核项目评价评分表见附表8。第二十五条施工图投资检算的静态投资应控制在初步设计概算的静态投资范围内。超出初步设计静态投资的，按照勘察设计管理办法执行。第二十六条经原初步设计审查部门批复同意的建设方案、建设标准、建设规模、建设工期等调整引起的施工图量差及相应投资变化，不作为投资检算评估内容。第二十七条施工图经审核交付后仍存在严重问题的或施工中因设计原因引起严重工程质量、安全问题的，应对勘察设计单位、施工图审核单位进行通报。造成经济损失的，勘察设计单位依法承担赔偿责任，施工图审核单位按勘察设计单位承担赔偿费用的15%承担赔偿责任，直至施工图审核费扣完为止。第二十八条扣减的勘察设计费、施工图审核费，以及依据评估结果支付施工图审核费后的剩余部分纳入预备费管理。第二十九条施工图审核单位发生下列行为之一的，对施工图审核单位和直接责任人给予通报，涉及违约的按照合同约定的条款执（一）在施工图审核工作中弄虚作假的；（二）经审核合格的施工图交付施工后仍存在质量安全问题，或工程数量、工程投资有较大出入的;（三）有其他违规行为的。第七章附则第三十条施工图设计中涉及变更建设规模、主要技术标准及初步设计主要批复原则的工程，按规定程序报原初步设计审查部门批准。第三十一条中国铁路总公司要求的重大桥梁、隧道等重点工程的施工图审查，重点城市客运车站站房的施工图审查工作，由公司按中国铁路总公司有关规定组织设计文件报审工作。第三十二条任何单位或者个人不得擅自修改、变更审核通过的施工图。若确需变更的，按公司下发的变更设计管理细则办理。第三十三条本办法由公司工程管理部负责解释，自发布之日起执行。附件：1设计单位提交的设计资料内容2.施工图审核大纲要点3.公司建设指挥部定期需整理资料4.总体审核工作流程5.专业审核工作流程6.新建XXX铁路施工图送审交接表7.新建XXX铁路审核单位施工图审核意见联系单8新建XXX铁路沪昆客专湖南公司施工图审核意见联系单9.新建XXX铁路审核单位施工图最终审核意见联系单10新建XXX铁路施工图印刷通知书11新建XXX铁路施工图交付情况登记表12.总结阶段工作流程附表：1.电力线路迁改数量现场核对汇总表2.通信迁改数量现场核对汇总表3信号迁改数量现场核对汇总表4油、气管路改移数量现场核对汇总表5给排水管路改移数量现场核对汇总表6.大型临时工程数量现场核对汇总表7.工程设计信息现场核对汇总表8.施工图审核项目评价评分表设计单位提交的设计资料内容一、审核单位编制审核大纲前，设计单位提供初步设计文件及相关资料。二、现场核对时，设计单位提供以下资料：1.线路地理位置图。2.线路平纵断面缩图。3.线路平面图（含主要的地质构造及重点不良地质范围）。4线路纵断面图。5.既有线纵断面图。6.征地拆迁前、三电迁改、油气管、水管、道路改移工程数量表。7.重点工程分布情况，大型临时工程设计情况，铁路便线、便桥的修建地点、标准、数量，大型临时辅助设施的设置位置、规模，过渡工程情况，永久工程与临时工程结合情况。三、设计文件审核时，设计单位提供施工图阶段各专业设计文件、图纸及资料，提供以下资料：1地质勘察报告及设计采用地址参数量。2.在本工程中使用的内部通用设计图纸。3.对于特殊复杂工程应提供计算原则、模型、程序名称、选用参数及计算结果报告。、4.投资检算及其与鉴定后修改概算对照分析表及相关说明资料。施工图审核大纲要点1.概述1.1工程概况1.2主要技术标准1.3前期工程进展2.施工图审核范围2.1设计里程、正线长度2.2相关配套工程3.施工图审核依据3.1原铁道部铁路建设项目施工图审核管理办法（铁建设（201036号）3.2原铁道部铁路建设项目施工图审核管理指南（试行）（工管审（2010）76号）3.3国家有关法律、法规、技术政策，工程建设强制性标准。3.4原铁道部和中国铁路总公司现行有关技术政策，设计规范、规程、标准3.5初步设计批复意见3.6与公司签订的施工图审核委托合同书4.施工图审核组织机构、职责及人员配置4.1组织机构4,2部门分工及职责4.3岗位职责4.4人员配备5.施工图审核重点及内容5.1施工图审核重点5.2施工图审核的内容6.施工图审核流程7.施工图审核时限8.施工图审核单位职责、工作要点及审核工作的关键环节8.1施工图审核单位职责、工作要点8.1审核工作的关键环节9施工图审核成果公司建设指挥部定期需整理资料1审核报告；2施工图送审交接表（附件6）；3施工图审核意见通知书（附件7）；4.公司施工图审核意见通知书（附件8）；5审核单位施工图审核终审意见通知书（9）；6.施工图印刷通知书（附件10）；7.施工图交付情况登记表（附件11）。7?7?79?7?9?7?977977979?9?97?97777?7?979977777997777?799777?7977777999977?7?I*?7?777777?779997?7?7777?7?7?7777?7?77?77?7?77?OO?现场核对、审 核施工图纸和 文件，形成审 核意见最终施工图设计 文件加盖施工图 审核专用章后交 付施工单位实施最终施工图文 件加盖审核单 位公章提交施工图文件 及相关资料对审核意见提 出回复意见修改施工图文 件，反馈审核意 见落实情况审工国程的审 交点中工料交 提重报司资提 件，图公心并 文位工总中性位 口单施路理整单 设核程铁管完核专业审核工作流程中国铁路总公司工程管理中心沪昆客专湖南公司（建设指挥部）审核单位设计单位组织重点审查、解决重大技术问题，形成审查意见新建黔张常铁路施工图送审交接表编号：第页共页区段里程图名页数份数备注设计单位送达人和时间审核单位接受人和时间建设指挥部（公司工程管理部）接受人和时间注：本表分送设计单位、审核单位、建设指挥部（公司工程管理部）。新建黔张常铁路审核单位施工图审核意见联系单主送抄送标题批次：册数：要内容收文时间：发文单位签发：经办：发文时间：名称区段设计单位回复意见里程专业审核意见：一、共性问题意见：1.2.二、具体意见：1.2.3.审核人：专业负责人：项目负责人：负责人：主管总工程师：日期：日期：附件8新建黔张常铁路沪昆客专湖南公司施工图审核意见联系单区段里程图名图号审核意见审核人签字：建设指挥部负责人签字：公司总工程师或副总经理签字：单位或施工图审核章注：本表及审核计算资料分送设计单位、审核单位、公司指挥部和工程管理部附件9新建黔张常铁路审核单位施工图最终审核意见联系单主送抄送标题批次:册数：主要内容收文时间：发文单位签发：经办：发文时间：名称区段设计单位回复意见里程专业审核意见：一、共性问题意见：1.2.二、具体意见：1.2.3.审核人：专业负责人：项目负责人：负责人：主管总工程师：日期：日期:新建黔张常铁路施工图印刷通知书第页共页图名份数提交时间备注审核单位意见签字（盖章）设计单位意见签字（盖章）公司意见签字（盖章）注：本通知书由审核单位填写，一式5份，分送设计单位、公司建设指挥部和公司工程管理部。新建黔张常铁路施工图交付情况登记表编号：第页共页图名份数交送人接受人分发情况备注注：本表由建设指挥部负责登记。总结阶段工作流程中国铁路总公司工程管理中心公司建设指挥部审核单位设计单位电力线路迁改数量现场核对汇总表序号所属单位里程电压等级单位设计数量核对数量偏差数值备注注：偏差用"+”"表示参加单位：参加人员：通信迁改数量现场核对汇总表序所属单里迁改类敷设方单设计数核对数偏差数号位程别式位量量量注:偏差用"+"，表不参加单位：参加人员：信号迁改数量现场核对汇总表序号所属单位里程性质类别敷设方式单位设计数量核对数量偏差数量注：偏差用表示参加单位：参加人员:附表4油、气管路改移数量现场核对汇总表序号里程管道性质种类设计改移管道核对改移管道偏差数量备注长度管役长度管径长度管径注：数量单位为米参加单位：参加人员：附表5给排水管路改移数量现场核对汇总表序号里程管路性质种类设计改移管路核对改移管路偏差数量备注长度管役长度管径长度管径注：数量单位为米参加单位：参加人员：附表6大型临时工程数量现场核对汇总表序_P_里程工程名称位置一致性质一致设计数量核对数量偏差数量4（）-工程设计信息现场核对汇总表序号里程工程名称位置合理性设计方案可实施性工程措施安全性处理意见合计参加单位：参加人员：附表8:施工图审核项目评价评分表芹号考核内容扣分/得分标准扣分/得分扣分/得分原因1一、组织机构及人员（20分）组织机构不健全，未单独成立项目部，未独立办公，未成立现场核对机构，每项扣5分。2擅自更换总体负责人，或超过2次更换总体负责人，每项扣5分。3擅自更换专业负责人，或超过3次更换专业负责人，每人次扣3分。4人员资格、数量不满足合同约定要求，每发现1人次扣2分.5二、施工图审核行为（25分）审核单位未在供图协议上卷署确认，扣2分D6未按审核大纲审核，未对施工图设计原则、线路平纵断面图、内部通用图出具审核意见，每项扣5分。7未对三电、管线迁改、工程设计方案、工程措施、大临工程等进行现场核对，每处扣3分；提交现场核对资料不齐全、不完整，每处扣2分。8未按验收后的地质勘察资料进行审核，每处扣1分。9未对设计回复意见确认，未对交付施工的困纸进行审核和签章，每处扣1分。10未对工程数量进行审核，每处扣1分。11未对设计中虚列、误列、遗漏工程数量进行统计，扣2分。12施工图审核时间超出合同约定，超出天数每天扣1分.13未按规定编制提交月报，每次扣3分，未按规定编制提交审核报告，每次扣5分。14三、施工图审核后质量（40分）仍出现的影响工程实施的三电迁改工程，每处扣1分。15仍出现的工程措施不合理，每单位工程扣23分；结构不安全，每单位工程扣10分口6出现设计文件（含大临工程）组成内容、深度不符合设计文件规定，每册图纸扣23分。17出现工程数量不明确，虚列、漏列，每单位工程扣1.3分。18出现施工图预算或投资检算错误、漏列、重列，或采用定额不合理，或取费不合理，每单项工程扣2分。19出现因设计不完善引起的1类变更，每起扣510分。20出现因设计不完善引起的II类变更投资额累计超过施工合同中风险包干费，每标段扣5分。21各类工作检查、执法检查及审计.竣工验收等检查中发现设计存在重大安全、质量隐患和工程数量重大偏差等问题，每起扣15分。22四、优化设计05分）技术方案优化23工程措施优化24结构安全优化总计得分单位负责人境字:填表说明：本表考核总分设定为100分，第一、二、三部分总分85分，采用扣分制,所有审核报告中已反映的问题均不扣分，每部分扣完为止；第四部
