甘蔗叶机械化粉碎还田技术规程.docx

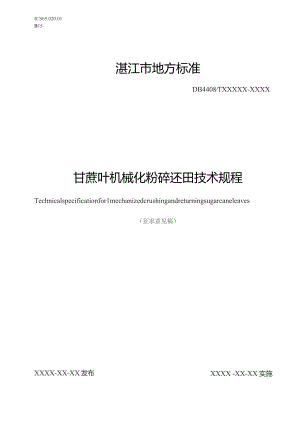

ICS65.020.01B15湛江市地方标准DB4408TXXXXX-XXXX甘蔗叶机械化粉碎还田技术规程Technicalspecificationfor1mechanizedcrushingandreturningsugarcaneleaves（征求意见稿）XXXX -XX-XX 实施XXXX-XX-XX发布湛江市市场质量监督局发布/i刖三本文件按照GB"1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意木文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国热带农业科学院农业机械研究所提出。本标准由湛江市农业农村局归口。本标准起草单位：中国热带农业科学院农业机械研究所、广东省湛江农垦集团有限公司、湛江市农业技术推广中心、广东广垦农机服务有限公司、广东省湛江农垦科学研究所、广东省华海糖业发展有限公司、湛江市凯翔科技有限公司。木标准主要起草人：甘蔗叶机械化粉碎还田技术规程1范围本标准规定了甘蔗叶机械化粉碎还Hl作业的术语和定义、作业条件、机具使用、流程、质量要求和检测方法等。本标准适用于甘蔗收获后弃留在蔗地的甘蔗叶等生物质进行机械化粉碎还用作业。2规范性引用文件1列文件对于本文件的应用是必不可少的。凡是注期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4269.1农林拖拉机和机械、草坪和园艺动力机械操作者操纵机构和其他显示装置用符号第I部分：通用符号GB/T4269.2农林拖拉机和机械、草坪和园艺动力机械操作者操纵机构和其他显示装置用符号第2部分:农林拖拉机和机械用符号GB10395.1农林机械安全第1部分:总则GB10396农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则GB/T5262-2008农业机械试验条件测定方法的-般规定NY"500-2015秸秆粉碎还Hl机作业质量DB45/T561-2008蔗叶粉碎还阳机作业质量3术语和定义GBT24675.6-2009,NY/T500-2015.DB45/T561-2008界定的及卜-列术语和定义适用于本文件。甘蔗叶机械化粉碎还田Sugarcaneleavesreturnedtothefieldbymechanicalcrushing是指使用粉碎还Hl机械对收获后弃留在蔗地衣上的甘蔗叶进行粉碎、抛撤于地表上，或翻埋入土的作业过程。3.2甘蔗叶粉碎合格率Qualifiedrateofsugarcaneleafcrushing指经机械粉碎后，长度小于100mm的甘蔗叶的质量占粉碎还用甘蔗叶总质量的百分比。3.3漏切率Theratioofmissingcut机械化粉碎还田时，未粉碎的甘蔗叶质量占甘蔗叶总质量的百分比。宿根蔗破头率BreakingrateOfperennialsugarcane甘蔗叶粉碎还田过程中造成甘蔗破头的茎株数最占甘蔗宿根茎株总数吊:的百分比4作业前机具准备4.1田间条件4.1.1蔗地机耕道路条件应满足拖拉机及配套机具的田间转移和调头要求。4.1.2地块坡度应不大于15。,蔗地面积应满足机器正常作业的需要。4.1.3甘蔗地表植被、起伏和障碍物等情况应适合蔗叶机械化粉碎还QJ作业。4.1.4对于淘汰蔗，甘蔗收获后，宜在耕整地前进行粉碎还田作业.4.1.5留宿根蔗应在发芽前进行粉碎还田作业。4.1.6廿蔗收获时，甘蔗头不应高出地表面。4.1.7甘蔗收获时应使甘蔗叶均匀散落，不应成堆堆放。4.1.8适宜机组作业的土壤坚实度为0.4MPa2.0MPa4.2机具条件4.2.1作业机具应选用功率在36KW以上的拖拉机配相应的甘蔗叶粉碎还田机或具有碎叶功能的旋耕机。在机具的轮距和工作幅宽满足甘蔗行距等农艺要求的情况下，应尽量选用高效的大型机具。4.2.2机具技术状态良好，安全性能应符合GB10395.1的要求。4.2.3机具的安全标志和操作符号应完整、清晰，符合GB10396、GB/T4269.1和GB/T4269.2的要求。5机具使用5.1安装与调整5.1.1安装时应选择动力输出轴转速与粉碎机具转速项匹配的拖拉5.1.2安装传动轴时应注意万向节方向一致，若方向装错则产生响声，使还田机震动加大并易引起机件损坏。且万向节总成在升降时，方轴、套管等不能顶撞，要有足够的结合长度（通常有4cm以上结合长度）。5.1.3机具V带张紧程度要合适。安装V带时，应先将两带轮中心距缩小，将带套入，然后慢慢调整中心距，用在大拇指按下带中间部位垂直下降15mm左右，带的张紧程度为合适。5.1.4机具水平调整：拖拉机连接好机具后，停放在较平的地面上，看刀轴部分的刀片尖离地高度是否一致，通过调节拖拉机下拉杆提杆使机具处于水平状态；调节拖拉机上拉杆使机具处于前后水平状态，调节拉链使机具左右对称并锁紧拉链。5.1.5润滑部件加注润滑油；变速箱中加入齿轮油，油面高度至大齿轮的1/3高度位置。5.1.6作业前应进行试运行，各转动部件应转动灵活，不得有碰撞等现象。5.1.7与拖拉机接试运转约Ih后，观察和测定轴承温升和油升是否符合要求，如有过热现象，应适当调整各轴承座位置，以保证粉碎轴的同心度。5.1.8检查紧固件（特别是运动部位的紧固件）是否紧固可靠。5.2使用与操作5.2.1驾驶操作人员需持有拖拉机驾驶有效证件，按粉碎还田机具使用说明书的规定进行作业。5.2.2机具业起步时，应当发出安全信号，作业人员不得靠近或接触高速旋转危险件或高温部位，无关人员应与作业机械保持安全距离。5.2.3机具启动时要空负荷低速启动，在整机升起状态下先结合动力输出轴，柔和地放松离合器踏板，待发动机达到额定转速后，并操作液压机构使整机逐步入土，同时加大油门直到正常工作。绝对禁止将机具先入土或突然下降，以免损坏机具、离合器及动力输出轴。5.2.4当甘蔗叶量多的地方，机具负荷过大时，可适当降低拖拉机前进速度，使甘蔗叶充分粉碎后再继续前进工作。5.2.5作业中，机组尽量保持沿甘蔗沟行行驶，不应随意增减油门，中途不应强制变向和转弯。5.2.6机具的转弯必须在升起状态并切断动力，严禁在工作中转弯与提升，否则将造成粉碎刀片变形或整机损坏。在田间地头转弯时整机提升一般为粉碎刀片尖离地20Cm即可，应在液压提升机上有固定位置，以达到每次提升高度相同。在过沟梗或道路行走过程中应提到较高位置，使液压系统处于锁紧状态，并切断动力。机具的升降不宜过快，也不宜升降过高或过低，以免损伤拖拉机和机具。5.2.7作业时应注意清除、避开石头、树桩等障碍物。5.2.8作业中，应随时检查皮带的张紧程度，以免刀轴转速降低而影响粉碎质量或加速皮带磨损。5.2.9作业中要及时清除缠草，清除缠草或排除故障必须停机进行。5.2.10作业中，出现5列情况之一者，应立即停机检查排除故障后方可继续作业：a）保护螺栓被拉断；b）作业质量突然变差；c）转向或制动机构突然失效：d）有异响、异味，机油压力异常：e）夜间作业时，照明设备发生故障。5.3班次与保养5.3.1班次保养（每作业8小时）b）检查并拧紧各连接处坚固件。c）清理机上的杂物。d）在各润滑点加注润滑油。e）检查齿轮箱密封情况，静结合面不漏油，动结合面不滴油，必要时更换密封圈或油封.f）检查甩刀磨损情况，每组甩刀质量差应不大于10g。g）检查各轴承处的温升，若温升过高，应及时调整或加油。h）检查万向节十字轴挡圈是否错位或脱落，必要时进行调整或更换。i）新购置机具在运行50h后需要更换变速箱的齿轮油，以后每工作IooOh后需更换1次。5.3.2季度保养a）执行班次保养的各项规定。b）清洗变速箱并更换齿轮油c）清理机上的杂物，清理机壳体内及各工作部件的泥土和杂物等d）机器应停放在通风干燥的地方，避免日晒雨淋。6作业流程6.1作业前准备6.1.1对地块进行勘查，根据不同种类甘蔗收割情况和淘汰蔗、宿根蔗的不同要求采用不同的蔗叶机械化粉碎还田作业流程。6.1.2根据地块大小划分作业区域，制定作业计划，确定作业路线，并标识地块中不明显的障碍物。6.1.3作业前应对拖拉机机组进行检查、调整、保养和预热运转，确保机具状态良好。6.1.4预先进行20m30m的作业，观察作业效果是否达到要求如达不到预期要求，应重新进行相应调整，直到符合要求，方可进行正式作业。6.2淘汰蔗作业流程6.2.1用切断式甘蔗联合收获机的粉碎作业流程a）甘蔗收获。使用切断式甘蔗联合收获机收获甘蔗，蔗叶经收获机初次粉碎。b）碎叶还田。在蔗叶比较少昆细碎的情况下，使用拖拉机配套有碎叶功能的旋耕机直接旋耕将蔗叶粉碎并埋入士里；在蔗叶比较多不能直接用旋耕机粉碎时，应使用专用的蔗叶粉碎还田机进行粉碎，并均匀铺撒到蔗地表面上。c）翻埋入土。蔗叶粉碎后，使用大型拖拉机配深耕犁或具有联合作业功能的深松机，在进行深耕或深松的同时，将粉碎的蔗叶翻埋到20cm35cm的土层中。6.2.2机械化整杆式分段收获或人工收获甘蔗的碎叶流程a）甘蔗收获。采用整杆式机械化分段方式、人工收获甘，廿蔗叶没有被粉碎，甘蔗叶长且相互交织。b）碎叶还田。使用具有粉碎功能的粉碎还田机先将地表上杂乱交织成片的叶沿着耕宽边缘裁断后，再将工作幅宽内的甘蔗叶捡入或吸入粉碎机内进行切割粉碎，然后均匀抛撒到蔗地表面上。c）翻埋入土。叶粉碎后，使用大型拖拉机配套深耕犁或具有联合作业功能的深松机，在进行深耕或深松的同时，将粉碎的甘蔗叶翻埋到20cm35cm的土层中。6.2.3留宿根甘蔗叶粉碎作业流程a）甘蔗收获后，甘蔗叶比较少旦细碎时可在平茬破垄或中耕培时，将甘蔗叶翻埋到15cm20cm以下的土层中。b）对于叶多且交织连成片的地，使用具有裁剪功能的叶粉碎还田机先将地表上杂乱交织成片的甘蔗叶沿着耕宽边缘裁断后，再将工作幅宽内的甘蔗叶捡入或吸入粉碎机内进行切制粉碎，然后均匀抛撒到蔗地表面上。c）甘蔗叶粉碎后，用拖拉机配套平茬破垄联合作业机或中耕培机进行相应作业的同时，将粉碎的甘蔗叶翻埋到15cm20cm的土层中7作业质量7.1在甘前叶含水率15%-35%的情况下，甘蔗叶粉碎还田机的作业质量指标应符合表1的规定表1作业质量指标项目指标粉碎合格率<%）>85漏切率（%）<8宿根蔗破头率（%）<87.2其他作业技术要求7.2.1收获后甘蔗叶应及时粉碎还田，留宿根甘蔗宜在发芽前完成。7.2.2甘蔗叶粉碎还田时，拖拉机车轮宜行驶在行的中间。轮胎应不压或少压粉碎前的甘蔗叶。7.2.3甘蔗叶粉碎后应抛撒均匀，不应有漏切和甘蔗叶堆积现象。7.2.4甘蔗叶粉碎还田后，应及时进行耕整地或平茬破作业，以便将碎叶及时翻埋入土。8检测方法8.1田间调查甘蔗叶粉碎还田作业前的田间调查按GB"5262-2008的规定进行。8.2测区和测点的确定测区和测点的确定按照NY"500-2015的规定进行。8.3作业质量的测定8.3.1粉碎合格率、漏切率的测定按照NY/T500-2015的规定进行。8.3.2宿根破头率的测定按照DB45f561-2008的规定进行。
