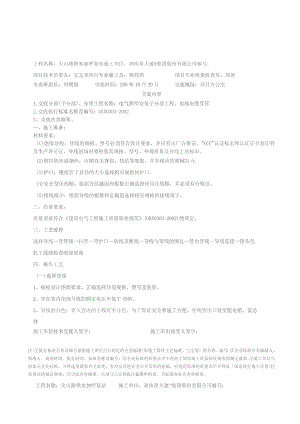

工程名称：尖山路供水加呼泵站施工单位：湖南星大建¥集团股份有限公司编号：项目技术负责人：文志龙项目专业施工员：杨炜伟项目专业质量检查员：周涛专业班组长：刘锡强交底时间：200年10月20日交底地址：项目办公室交底内容1,交底分部(子分部)、分项工程名称：电气照明安装子分部工程、电线电缆穿管2,交底执行标准名称及编号：GB50303-20023、交底内容摘要。一、施工准备：材料要求：(1)绝缘导线：导线的规格、型号必须符合设计要求，并应有出厂合格证、"CCC"认证标志和认证证书复印件及生产许可证。导线进场时要检验其规格、型号、外观质量及导线上的标识。(2)镀锌铁丝或钢丝：应顺直无背扣、扭结等现象，并有相应的相械拉力.(3)护口：根据管子直径的大小选择相应规格的护口。(4)安全型压线帽：根据导线截面和根数正确选择使用压线帽，并必须有合格证。(5)接线端子：根据导线的根数和总截面选择相应规格的接线端子。二、质量要求：质量要求符合建筑电气工程施工质量验收规范(GB50303-2002)的规定。三、工艺流程选择导线一穿带线一扫管一带护口一放线及断线一导线与带线的绑扎一管内穿线一导线连接一接头包扎T线路检查绝缘摇测四、操作工艺(一)选择导线1、根据设计图纸要求，正确选择导线规格、型号及数量。2、穿在管内绝缘导线的额定电压不低于450V。3、导线的分色：穿入管内的干线可不分色。为了保证安全和施工方便，在线管出口处至配电箱、盘总开施工单位技术交底人签字：施工班组接受人签字：注:执行标准名称及编号系指施工单位自行制定的企业标准(如施工操作工艺标准、工法等的名称、编号；企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；企业标准的质量水平不得低于国家施工质量验收规范的规定要求:施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低国家现行施工质量!捡收规范的规定耍求；交底内容摘要，只填写己交待执行标准中的章、节标题和补充内容概要。工程名称：尖山路供水加呼泵站施工单位：湖南星大建?集团股份有限公司编号：项目技术负责人：文志龙项目专业施工员：杨炜伟项目专业质量检查员：周涛专业班组长：刘锡强交底时间：2011年10月20日交底地址：项目办公室交底内容交底分部（子分部）、分项工程名称：电气照明安装子分部工程、电线电缆穿管交底执行标准名称及编号：GB50303-2002交底内容摘要。关的一段干线回路及各用电支路应按要求分色，LI相为黄色，L2相为绿色，L3相为红色，N为淡蓝色，PE为绿（黄）色。（一）穿带线1、带线用1.2-2.Omm的铁丝，头部弯成不封口的圆圈，以防止在管内遇到管接头时被卡住，将带线穿入管路内，在管路的两端留有20Cm的余量。2、如在管路较长或转弯时，可在结构施工敷设管路的同时将带线一并穿好并留有20Cm的余量后，将两端的带线盘入盒内或缠绕在管头上固定好，防止被他人员随便拉出。3、当穿带线受阻时，采用两端同时穿带线的办法，将两根带线的头部弯成半圆的形状，使两根带线同时搅动，使两端相互钩绞在一起，然后将带线拉出。（三）扫管将布条的两端牢固地绑扎在带线上，两人来回拉动线带，将管内的浮锈、灰尘、泥水等杂物清除干净。（四）带护口按管口大小选择护口，在管子清扫后，将护口套入管口上，在电线管穿线前，检查各个管口的护口是否齐全，如有遗漏或破损均应补齐和更换。（五）放线及断线1、放线前应根据图纸对导线的品种、规格、质量进行核对。2、放线：对整盘导线放线时，将导线置于放线架或放线车上，放线避免出现死扣和背花。3、断线：剪断导线时，盒内导线的预留长度为15Cm,箱内导线的预帘长度为箱体周长的1/2,出户导线的预留长为为1.5n.（六）导线与带线的绑扎1、当导线根数为2-3根时，可将导线前端的绝缘层剥去，然后将线芯直接与带线绑回头压实绑扎牢固，使绑扎处形成一个平滑的锥体过渡部位。2、当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固，使绑扎接头处形成一个平滑的锥体过渡部位，便于穿线。（七）管内穿线1、当管路较长或转方较多时，要在穿线的同时向管内吹入适当的滑石粉。2,两人穿线时，一拉一送，配合协调。3,穿线时应注意下列问题：施工单位技术交底人签字：施工班组接受人签字:注：执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号：企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号：企业标准的质量水平不得低于国家施工质量验收规范的规定要求：施工单位当前如无企业标准，可哲选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求：交底内容摘要，只填写己交待执行标准中的章、节标题和补充内容概要。施工技术交底记录工程名称：尖山路供水加压泵站施工单位：湖南星大建设集团股份有限公司编号:项目技术负责人：文志龙项目专业施工员：杨炜伟项目专业质量检查员：周涛专业班组长：刘锡强交底时间：2011年10月20日交底地址：项目办公室交底内容交底分部（子分部）、分项工程名称：电气照明安装子分部工程、电线电缆穿管交底执行标准名称及编号：GB50303-2002交底内容摘要。（1）不同回路、不同电压和交流与直流的导线，不得穿入同一根管子内。（2）同一交流回路的导线必须穿于同一钢管内。（3）导线在管内不得有接头和扭结，其接头应在接线盒内连接。（4）管内导线包括绝缘层在内的总截面积不应大于管子内空截面积的40%。（5）导线穿入钢管时，管口处应装设护口保护导线，在不进入接线盒的垂直管口，穿入导线后应将管口密封。施工单位技术交底人签字：施工班组接受人签字:注：执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；企业标准的质量水平不得低丁国家施工质量验收规范的规定要求:施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低了国家现行施工质量验收规范的规定要求；交底内容摘要，只填弓己交待执行标准中的章、节标题和补充内容概要。
