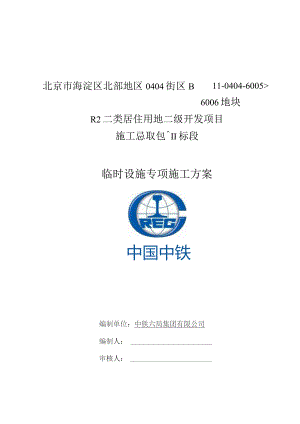

海淀西北旺Ⅱ标段临时设施专项施工方案.docx

北京市海淀区北部地区0404街区B11-0404-6005>6006地块R2二类居住用地二级开发项目施工忌取包II标段临时设施专项施工方案中国中铁编制单位：中铁六局集团有限公司编制人：审核人：审批人：编制日期：2019年03月目录一、工程概况1二、编制依据2三、管理目标2四、临建部署2五、设施配置及具体装修做法4六、节能降耗18七、现场Cl策划及管理规定19八、临建工期计划20九、集装箱安全使用说明20-、工程概况1.1工程概述北京市海淀区北部地区0404街区HD00-0404-6005,6006地块R2二类居住用地二级开发项目宗地位于北京市海淀区西北旺镇。具体四至为：东至西北旺西路，南至西北旺镇北环路，西至HDOO-O404-6015、OOlO地块，北至六里屯南路。宗地所在街区东侧、北侧、东北侧、南侧均为待建用地，其中东侧为C51医院用地，南侧为Fl住宅混合公建用地；街区西侧、西南侧为己建成小区，东南侧为汽车城。本工程由6005-1#6005-8#、6006-4#-6006-6#楼，共计11栋住宅楼，4栋居服配套楼和整体地下车库组成。共有产权住房户型采用4种基本模块，均为90户型分别为Al（两居室）、Bl（两居室）、A2（两居室）、B2（两居室）。地下建筑面积为51035.41n地上建筑面积为96218.40m*,总建筑面积为147253.81m,o工期初步要求：计划开工日期为2018年7月160,计划竣工日期为2020年10月30日，总工期837日历天。建设单位：北京建邦中铁房地产开发有限公司设计单位：中国建筑设计研究院有限公司监理单位：北京双圆工程咨询监理有限公司施工单位：中铁六局集团有限公司1.2水文气象资料北京地区位于东亚中纬度地带东侧，有典型的暖温带半湿润半干旱大陆性季风气候特点：受季风影响，春季干旱多风，气温回升快；夏季炎热多雨；秋季天高气爽；冬季寒冷干燥，多风少雪。据北京市观象台近十年观测资料，年平均气温为13.1C,极端最高气温41.9C,极端最低气温零下17.0,年平均气温变化基本上是由东南向西北递减“全市多年平均降水量626mm,降水量的年变化大，降水量最大的1959年达1406mm,降水量最小的1896年仅244三,两者相差5.8倍。降水量年内分配不均，汛期（68月）降水量约占全年降水量的80%以上。旱涝的周期性变化较明显，一般910年左右出现一个周期，连续枯水年和偏枯水年有时达数年。全市月平均风速以春季四月份最大，据北京市观象台观测，近十年市区平均风速为2.5ms,最大风速13.9ms<>根据北京市地表水资源调查评价，海淀区降水量不稳定、季节性和年变化较大,年内降水量分配不均，降水主要集中在7、8、9月份，占年降水量的7080%,多年平均降水量在550600mm之间（2008年夏季降水量增多，据报道08年夏季北京平原地区的平均降水量为443Jmm）。冬季（12月至来年2月）降水量仅占全年降水量的2%左右。北京地区日照时数约2700小时，年总辐射约5350MJ/11f年。北京地区多年平均水面蒸发量为1843.8mmO无霜期170天。海淀区气温年内变化较大，多年平均气温为IL7左右，年均日照时数为2732.6h,全年无霜期平均203天。多年平均风速2.55m/s,最大风速3.34m/s（4月），最小风速1.71m/s（8月），风向主要是北风和偏北风，除了夏季，各季均以西北风的风速为最大,西南偏南风次之。年内最大风速20.30m/s（1980年5月15日），风向为西北风。二、编制依据1）中华人民共和国消防法2）建设工程安全生产条例3）JGJ/T188-2009施工现场临时建筑物技术规范4）中铁六局企业视觉识别系统手册（VlS）5）中铁六局建安公司施工现场临时设施标准化图集6）北京市建设工程施工现场安全生产标准化管理图集7）北京市有关安全文明施工的有关要求三、管理目标现场文明施工的水平，是项目各项管理水平的综合体现，文明施工管理也是促进施工生产、施工安全的有效保证措施。为持续提高公司项目现场管理水平，促进项目管理的科学化、规范化和制度化，规范施工现场的管理行为，实现项目施工标准化，以展示企业形象，彰显公司项目品牌，特制订本方案。本项目CI形象目标是创建安公司CI形象样板型；三工建设目标是创建安公司样板型。节能减排目标是创建安公司节能减排样板工地。争创北京市安全文明标准化工地。四、临建部署4.1布置原则科学、经济、合理、方便施工组织、体现文明施工，改善员工的工作环境与生活条件，保护生态环境，促进安全生产。依据工程特点和各施工阶段施工要求，综合考虑施工任务，对平面实行分段布置和管理，把办公区、生活区和生产加工区分开布置。便于项目部进行管理和服务；施工管理紧凑有序，在满足施工的条件下，尽量节约施工用地；按专业划分施工用地，尽量避免各专业用地交叉而造成的相互影响干扰；尽量避免对周围环境的干扰和影响；采用装配施工设施，减少搬迁损失，提高施工设施安装速度；符合施工现场卫生及安全要求和防火规范。在施工期间，建立有效的排水系统，并进行日常维修，防止对周边路面造成污染，做到工地临时排水措施畅通有效；充分利用现有条件，综合考虑施工各阶段的工作情况，满足绿色节能建筑要求；4.2总平面布置要求依据设计院提供的平面规划设计图及实际施工组织安排，结合前期策划，项目部将临时设施划分为办公区、生活区、生产区三个区域并设置现场临时道路，根据水源、电源及排水口位置，布设相关管线。为了满足办公、生活需要，良好地展现企业形象，项目部办公区、生活区设置于施工现场北侧，方便进行现场施工管理，且紧靠六里屯南路，交通便利。由于本工程现场可利用场地狭小，项目部办公区和生活区采用相邻布置，两分区未设置明显分隔设施。办公、生活区围挡采用铁艺围挡，悬挂各种企业宣传标语。主出入口明显位置配备旗台、六牌二图、消防台等设施。综合考虑到本项目工期紧，任务重，为便于临近施工，农民工生活区设置在施工场区内，分地下结构阶段生活区、地上结构阶段和装修阶段生活区。(1)地下结构阶段由于前期项目部进场时间短，建设单位要求工期紧，而施工场地狭小，生产区南侧绿地不能使用。在此情况下项目部与相邻未开工的紫光项目部进行协商，采用紫光场地做临时生活区。搭设一层集装箱房，总共124间。计划满足高峰期100O人的生活居住需求。(2)地上结构阶段2019年春节过后，紫光项目要进场施工,项目部将劳务生活区设置在了生产区南侧，搭设三栋三层集装箱房，并设置餐厅、食堂、厕所、浴室等辅助设施，用于工人吃、住、休息。为保证工人饮用水，项目部设置了6个热水器，位于劳务生活区西侧。(3)装修阶段主体结构施工完成后，市政项目对周围道路和绿化进行施工。项目部在南侧搭设的劳务生活区需改迁到回填土完成的地下车库上方，下部基础需要整平、夯实，并做15Omm混凝土筏板基础2280m2,周围4米宽路面需硬化混凝土厚100mm,合计硬化路面1800临时用电由现场总配电箱引入一级配电箱，接出至办公、生活区配电箱。临时用水水源在项目部餐厅北侧设置，供生产生活用水。消防设施根据中华人民共和国消防法有关规定配备灭火器具。在办公区分别设置相应数量的灭火器。在办公、生活区中间设置一道临时消火栓。五、设施配置及具体装修做法5.1施工现场配套设施5.1.1出入口样式施工现场共设置3个出入口，西北侧出入口临近项目部驻地，为主出入口，西南侧、东南侧两个出入口主要供运输车辆使用，为次出入口。三个出入口均需方便车辆的进出并且回转半径达到长车辆进出要求。大门（宽10米）制作按照公司统一标准进行设置,并请专业制作公司进行美化。为便于现场人员管理，防止外来人员随意进入，在主出入口旁设置了通道闸机一组，长9米宽6米（如下图），并在闸机顶部设置6m长LED屏,展示六局风采。次出入口大门上部设置门禁，并发放门禁卡。主出入口大门样式如下：冒于m®®追求卓越e+0:3fi4IMMMMMM 5ff次出入口大门样式如下:追求卓越中国中铁六局®中国中铁六局中国中铁勇于跨越项目铭牌样式如下:单位.项目tst横式UM.tt*ATttMIIttMTZ.蝶*I730maSOCtev.位生玲字依尸4i械行金业好/字.中国中铁中国中铁六局集团有限公司5.1.2围挡本工程围挡采用临时施工围挡，施工现场北、南侧以方管和不锈钢板作为材料，通过螺栓和抑钉等连接而成，并在内测设置斜撑焊接在主龙骨上，保证临时围挡的稳定性,下设0.24*0.3砖基础，每隔3米设置-个构造柱用于固定主龙骨（100mm*100mm方管）。围挡施工过程中，不能出现锈迹，要涂有保护材料。围挡施工完毕后，不锈钢板与方管之间、方管与方管之间必须连接牢固，不得有松动现象。要求板与板之间衔接平顺，直线段要在一条直线上，板与板之间不能留有缝隙，即在场外不能看见场内施工。在围挡外侧设置黑底高强纱布喷绘，展示西北旺共有产权房项目概况。此部位围挡由于建设单位变更喷绘，导致围挡重新制作安装一遍。围挡效果图如下：5.L3门卫室现场门卫室均采用可移动式集装箱，基础同办公区箱房。门、窗均为塑钢门窗，均保持本色；门上粘贴门牌，形式同办公室门牌；室内悬挂值班人员岗位责任制、门卫制度等图牌。在门卫室旁边设置职工通道，并设置闸门，严格执行进门刷卡制度。5.1.4洗车台施工现场3个出入口均设置洗车台，并配备高压冲洗枪，驶出工地的机动车必须冲洗干净方可上路。洗车台长4m,宽2.4m。垫层100mm厚，采用C15混凝土:基础采用混凝土基础，混凝土标号C35,厚度30cm；底层铺设直径16mm钢筋网片，间距100mm*100mm。洗车台一侧设置沉淀池和清水池，沉淀池长2米，宽2米，深2.5米；清水池长2米，宽2米，深2米。清水池底部做C15混凝土垫层Ioonlm厚，侧壁采用24砖砌筑，并抹防水砂浆，防止发生渗漏（洗车台如图），顶板做钢板盖板。在洗车台侧面设置400mm*300mm的排水沟长20m,利用有组织排水将车辆冲洗后的污水经排水沟回流到沉淀池再汇聚到清水池内，经过多级沉淀处理循环利用。5.L5五牌T图施工现场在西北侧主出入口醒目位置统一设置"五牌一图"，即工程概况牌、管理人员名单及监督电话牌、消防保卫牌、安全生产牌、文明施工牌和施工现场平面图。规格：2500mmx2000mmo材质：钢架、镀锌白铁皮、喷绘布。工艺：焊架、铁皮封底、喷绘布蒙面。底边距离地面不低于800mm。¥" * M防为主不卜1防消结合识知台一仝¢康防.*.消安全警示镜、消防台、群安员提示牌、安全帽柜设置在主出入口醒目位置。5.1.7党建主体活动等宣传牌拟计划在主出入口处醒目位置设置党建主体活动等宣传牌，规格为240Omm*12mm,材质为不锈钢管、镀锌板、喷绘布、遮阳板（不锈钢板），工艺为焊架、饼镀于板架上,顶端架设遮阳棚，底边距离地面不低于80OmmO样式如下：5.L8旗台拟计划在项目部主出入口东侧设置旗台及旗杆，悬挂国旗、中国中铁司旗和中铁六局司旗。B*tt项目部驻地旗杆高度根据环境因素考虑，一般不低于12米，两侧司旗应低于国旗旗杆不少于05米，分别悬挂3号国旗、中国中铁司旗和中铁六局司旗。旗帜的悬挂规定为：面对旗坛，右边悬挂中国中铁司旗，中间悬挂国旗，左边悬挂中铁六局司旗。AMOSKk至上微信盲#<S中国中铁六局旗坛台座采用混凝土基座、模板为砖砌，高度应不小于0.9米,长度不小于3.6米。旗杆底座粘贴红色大理石面砖。旗坛台座前后镶嵌亚克力等材质的文字（如下图）：正面为“中国中铁”标志组合和大黑体"中国中铁六局"字样，后面为楷体字的"中国中铁六局集团司训”及"人品至上诚信为本"字样。5.1.9临建道路硬化由于北京市扬尘治理严格，要求施工现场严禁有裸露土部位，故项目部在基坑边所有的区域均采用混凝土硬化，厚度150mm,路面中间采用预制混凝土块或混凝土硬化。三个大门口约有20m长采用混凝土硬化，其厚度200mm。6005地块东侧6m宽道路采用混凝土预制块铺设，长265m,预制块尺寸300Omm*200Omm*20Omn1；6006地块南侧绿地同样采用混凝土预制块铺路，预制块尺寸300OmnI*250OmnI*20Omn1,道路宽5m,长IlOnio预制块内设置双层双向直径16mm螺纹钢筋，防止预制块损坏。装修阶段由于东侧道路无法行走，需要在地库西侧基坑回填完成后设置6米宽预制块道路，长245米。5.1.10由于基坑深度较大，且基坑降水比较困难，为防止雨水流到基坑肥槽内，现场围绕基坑边一周砌筑挡水台，宽24Omnb高30Omnh并在上部设置了标准化定型护栏,长2m,高1.2m(如下图)。5.L11临建场地硬化(1)前期护坡桩施工阶段，在基坑内硬化两块300Itf的施工场地做钢筋原材堆放区和加工区使用，混凝土标号C25,厚度150mm。(2)地下主体结构施工阶段，所用钢筋原材数量较多，在紫光地硬化两块IOoOm，场地做钢筋堆放区和钢筋加工区，硬化混凝土标号C25,厚度150mm。在紫光地块硬化5m宽道路一条，从南到北，约1560i112,混凝土标号C25,厚度150mm。(3)地上主体装配式结构施工，预制墙板数量较多，所需现场存放场地较大。项目部在紫光南侧地块安装预制墙体存放架，存放架下部进行混凝土硬化，硬化场地尺寸40m*21m,混凝土标号C25,厚度150mm。5.1.12电缆槽由于箱变在基坑的东侧，生活区和生产区在基坑的四周，故现场围绕基坑周边一圈砌筑电缆槽，用于放置电缆，供生活区和生产区用电。电缆槽宽300mm,每边砌筑120r三砖墙30Omm高并抹灰，电缆槽上部用多层板封闭严密。5.1.13控制点设置由于测量放线需要，现场在基坑一周共设置控制桩18个，每个控制桩深80cm,长宽各50cm,一圈砌筑12Omm砖墙，中间部位打入一根22mm钢筋长1米并用混凝土浇筑密实。5.2项目部办公区、生活区项目部办公区、生活区场地为"一"字型，东西长78m、南北长14m,占地面积约IlOOm20其中院内设置项目部管理人员、监理人员办公区、生活区、餐厅等。项目部办公区由一栋三层集装箱装配式办公楼组成，3m*6m办公室共计23间，6m*12m会议室1间。设甲方办公室、监理办公室、公司主管领导办公室、项目经理办公室、项目书记办公室、项目总工办公室、项目总经办公室、项目副经理办公室以及综合部、安质部、工程部、物机部、工经部、财务部等部门办公室，此外还设有资料室、会议室、保卫室等办公房屋。项目部生活区设置在办公区东侧，由一栋三层集装箱装配式宿舍楼和一栋二层彩钢板房餐厅组成，宿舍楼包含3m*6m宿舍21间，3m*6m洗漱室1间，3m*6m男卫生间1间，3m*6m女卫生间和卫生间前室共用1间；餐厅包含操作间、储藏室、员工餐厅、贵宾厅及活动室。满足项目部管理人员食宿、娱乐等生活要求。5.2.1办公区、生活区基础做法办公楼、宿舍楼集装箱基础采用C25混凝土基础，基梁截面50Omm*40Omm,沿板房一周设置，并在中心设置一道。基础梁中间采用C20混凝土找坡层，并在端部设排水孔,防止基础中心积水。具体做法及尺寸见集装箱基础图。餐厅板房基础采用二四砖基础，沿墙体设置，房心土回填后夯实并浇筑150Inm后素混凝土垫层。项目部整个院落内都平整场地，并夯实一遍。5.2.2办公区、生活区围墙办公区、生活区围墙东西总长78m,南北总14m长，南侧和西侧设置铁艺栅栏，北侧利用施工现场围挡，东侧设置彩钢围挡。铁艺栅栏每三米设置一道方管。栅栏基础为砖砌基础、基础高度300mm,外贴蘑菇石。5.2.3集装箱采购集装箱房屋由公司统一招标采购。5.2.4室内做法设计室内装修做法均采用集装箱在厂装修。地面装饰面层采用白灰花色多层复合PVC地板，阻燃B级；墙面面板采用0.4mm橘皮纹镀铝锌彩钢板，颜色为象牙白色，PE涂层:吊顶板采用镀铝锌彩钢板，颜色为白灰色。5.2.5办公设备及宣传牌办公室按需设置办公桌、座椅、文件柜、电脑、打印机等办公用品。会议室配置会议桌(8m*0.78m*2m)及座椅、投影仪等设备，屋内墙上设置企业标识，工程平面图、效果图及进度图等。部门工作制度及党支部工作制度等宣传牌悬挂在办公室、会议室等墙面上，规格为600*900mm,材质为KT板塑边。空调旁、灯开关处张贴"节约用电"等标语。部门工作制度及党支部工作制度样式如下：5.2.6硬化、绿化、其它附属构筑物及相关配套设施办公区内景观花池、化粪池、排水沟、室外散水、墩布池等小型构筑物。同时在办公区内侧布置各种企业宣传标语。D场区硬化目前场坪基本为拟建工程+0.500m,所以场地平整需将原有土石方、杂草、建筑垃圾清理到-0.3m左右。为保证院内整洁、美观，办公、生活区场地用C20细石混凝土硬化，厚度为200mm。2）厨房及储藏间厨房及储物间设置在二层板房内，其面积约50m）厨房按使用需求配备各种灶具及电器设备，储物间设置储物架及储物箱，各种物品分隔管理，摆放整齐。配备相应防蝇防鼠器具。厨房外侧设置隔油池，隔油池体积为4方。定期清理。3）餐厅餐厅设置在生活区东侧二层板房内，餐厅基础采用砖砌基础，并且3m设置-道构造柱，砖砌基础中间做混凝土垫层。一层餐厅为职工餐厅（8m*5.5m）,内放置餐桌和配套的座椅。二层为小餐厅，接待贵宾及甲方领导使用。餐厅面层铺贴60Omm*60Omm地板砖，采用PVC塑料扣板吊顶。厨房地面设置300宽排水沟，放置不锈钢雨水篦子。餐厅二层采用阻燃挤塑板木地板，轻钢龙骨大张石膏板墙面，轻钢龙骨大张石膏板二级吊顶。4）排水沟排水沟沿办公区东西、南北方向各通长布置一道。排水沟坡度为0.3%,最浅550mm、最深800mm,宽1000mm,排水管道为波纹管，干管管径400mm,支管管径200mm,院内布置一定数量的雨水平篦，砖砌600*400*1000收水口，垫层厚IoOmnb内壁抹灰。保证排水畅通。延排水沟设置4座检修井，10座雨水井，8座污水井。5）景观花池景观花池分别布置在办公区和生活区门洞口两侧，朝向南侧。6）室外散水保证集装箱正、背面不渗水进屋，设置混凝土台阶，台阶基础生根于路面下200mm。台阶与院内硬化面高差35Omnb需要砌筑台阶2个踏步，每步高17Omnb面层用水泥砂浆找平，并采用护角防护，防止阳角破坏。7)防暑、取暖由于项目地址无市政取暖，结合工程整体施工周期，办公区及生活区房间统一配备一台空调，餐厅设置三台空调。8)卫生间浴室布置项目部分别设男女卫生间及浴室，卫生间内设洗手池一套，撤布池一套，男卫生间立式小便器4套，蹲便器5套，女卫生间及浴室合用一间，设置蹲便器2套。女浴室配备2套淋浴器。男浴室洗浴配备5套淋浴器及1套洗手池，1套墩布池。在项目部驻地西侧部位设置一座化粪池，体积5方。9)为防止楼梯下雨时，踏步湿滑，在每个楼梯顶部设置阳光板，尺寸同楼梯尺寸。10)生活区管理职工宿舍按4人标准配备相应的床、衣柜、衣帽镜及衣架等生活用品。宿舍门上悬挂宿舍值班表、室内悬挂宿舍制度。生活区院内设置2套洗漱池，砖砌,外贴瓷砖。并在室外设置一定数量的晾衣架。5.3劳务生活区劳务生活区分两个阶段，第一阶段是地下结构施工阶段，此阶段生活区设置紫光项目用地，搭设一层集装箱124间，满足地下主体结构施工对人数的要求；第二阶段是地上结构施工阶段，本阶段紫光项目开工，生活区迁移至生产区南侧绿地。宿舍区设置食堂、浴室、等辅助设施，集工人吃、住、休息、学习为一体。5.3.1地下结构施工阶段本阶段地下车库和U栋住宅楼同时施工，施工作业面大，人数多。在紫光项目用地搭设了124间6m*3m集装箱，供工人住宿休息。食堂采用4个集装箱组成，总尺寸12m*6m;并在生活区设置厕所一个，同地上主体结构厕所。(1)生活区基础工人宿舍为一层集装箱成排设置，基础采用C25素混凝土筏板基础，厚度200mm,面积2322nV；食堂基础同工人宿舍基础，面积90m、(2)路面硬化及排水生活区场地内部均采用混凝土路面硬化，硬化厚度100mm,硬化面积3500HI。并在生活区院落中间设置一道排水够，排水沟干管采用40Omm波纹管，距地坪80cm,支管采用20Omm波纹管，并设置400mm*600mm雨水篦子，共设置32个，保证生活区排水畅通。(3)生活区围挡按照北京市建设工程施工现场安全防护、场容卫生及消防保卫标准相关要求，场内生活区要和生产区隔离,生活区和生产区采用蓝色铁皮围挡封闭。封闭围挡高1.8m,长157m。此部位由于紫光地原因围挡拆除一次，而后进行二次搭设。(4)防暑、取暖按照北京市消防相关要求，劳务生活区宿舍内严禁使用电暖器、小太阳等高电压采暖工具。为了保证施工人员正常休息，在每个宿舍安装了空调，保证冬暖夏凉。(5)生活用水为保证施工人员饮用水及生活用水，从项目部主水管道引设支水管道，为工人供饮用、生活用水。并在生活区放置热水器6个，保证热水及时供应。5.3.2地上结构施工阶段2019年春节过后，紫光项目开始动工，劳务生活区必须进行迁移。经建设单位与政府有关部门协商，占用生产区南侧的绿地做劳务生活区，供工人居住休息。劳务生活区场地为“一”字型，东西长130m、南北长18m,占地面积约2300m1o其中院内设置项目劳务人员生活区、餐厅、厕所等。(1)生活区基础为满足施工生产需要，在南侧绿地搭设三栋三层集装箱房，两栋30间和一栋24间箱房，合计84间。另设一层集装箱房20间，供临建队伍以及安装队伍居住。基础采用C25混凝土基础，基梁截面50Omm*40Omn1,沿板房一周设置，并在中心设置一道。基础梁中间采用C20混凝土找坡层，并在端部设排水孔，防止基础中心积水。具体做法及尺寸见集装箱基础图。(2)路面硬化及排水生活区场地内部均采用混凝土路面硬化，硬化厚度100mm,硬化面积1500m，并在B*tt生活区院落中间设置一道排水够，排水沟干管采用40Omm波纹管，距地坪80cm,支管采用20Omm波纹管，保证生活区排水畅通。（3）生活区围挡生活区东西总长150m,南北总17m长，南侧由集装箱封闭，北侧搭设1.8米高蓝色铁皮围挡，东西两侧各设置一个4米宽栅栏门。蓝色铁皮围挡基础采用240砖砌，每隔3米设置一个构造柱，固定主龙骨（IOomm*10OnInI方管）,在主龙骨上设置3道40mm*40mm钢管做次龙骨，并附加斜撑固定主龙骨。（4）防暑、取暖按照北京市消防相关要求，劳务生活区宿舍内严禁使用电暖器、小太阳等高电压采暖工具。为了保证施工人员正常休息，在每个宿舍安装了空调，保证冬暖夏凉。（5）生活用水为保证施工人员饮用水及生活用水，从项目部主水管道引设支水管道，为工人供饮用、生活用水。并在生活区放置热水器6个，保证热水及时供应。（6）餐厅、厕所餐厅设置在生活区西侧一层板房内，餐厅基础采用240mm砖砌基础，3m设置一道构造柱，砖砌基础中间做50mm混凝土垫层，并在垫层上铺设60Omm*60Omm地板砖（餐厅平面图如下），在餐厅东侧设置病砌隔油池一个，体积20方。1RP3640qnnO操作间比台?WrJ 1700 , JPgM I 袂 HUEgQ - UE1ru农民工生活区厕所采用砖砌式，地砖铺贴，墩台高200mm,每1米设置一道隔断，男卫设置蹲位18个，女厕设置蹲位4个。房间内设置水龙头，每天定时安排人员进行清理，保证环境整洁。化粪池为砖砌设置在厕所东侧，体积为20方。浴室总共配备4台太阳能热水器和4台电热水器。5.4现场安全文明施工(1)防护棚根据北京市建设工程施工现场安全生产标准化规范要求，施工现场设置安全通道、钢筋加工棚、套丝机防护棚、木工防护棚、配电箱防护棚等标准化防护棚，并设置安全生产标语。现场共设置3个12m*6m钢筋加工棚，6个4m*2m木工加工棚，12个2m*2m套丝机加工棚，女全通道设置3个，12个3m*3m配电箱防护棚(如下图)配电箱基础采用砖砌条形基础，并采用房心回填夯实后浇筑100mm混凝土面层。上部按照标准化定性防护制作。(2)临边洞口防护每栋住宅楼的窗洞口和电梯井洞口均按照北京市标准设置定型化护栏，电梯井洞口护栏尺寸l8m*1.3m和1.8m*L8m两种规格，颜色为黄色。窗洞口临边防护定性化护栏采用红白色1.5m*1.2m和2m*1.2m两种型号规格，样式同基坑临边防护栏杆。共制作电梯洞口1.8m*1.3m护栏140片，1.8m*1.8m护栏312片;塔吊洞口2m*l.8m的100片;临边防护1.5m*1.2m护栏572片，2m*L2m护栏384片。1.8米高立杆共236个,1.2米高立杆150根。由于塔吊和塔吊均设置在地库上部，为满足标准化安全文明施工要求，为塔吊和出料口均设置了定型化护栏，塔吊洞口为2m*L8m,每个塔吊洞口需要设置8片，共10个塔吊；出料口标准化护栏尺寸2m*L2m,每个出料口10片，共12个出料口。(3)消防系统根据北京市消防设施要求，建筑施工场地必须设置环形消防管道，项目部围绕整个基坑边设置一圈消防管，以备消防之用。消防管道主管为不锈钢材质，直径110mm。并在基坑一周设置了喷淋系统，喷淋系统采用25mmUPVC管制作，每隔3米设置一个喷淋,每天定时开启，有效降低扬尘污染(如下图)。(4)垃圾站在基坑东侧部位设置垃圾站一个，长5m,宽4.2m,高4m。采用板房搭设而成，正东留置4m宽卷帘门一个，上部Im高做垃圾站安全文明标识。(5)现场地库上方挡水台地下车库顶板浇筑完成后，预留沉降后浇带在主体封顶后才允许浇筑。马上面临雨季，为防止雨水流入地下室，围绕地下车库顶板后浇带砌筑一圈12Omm挡水台，后浇带位置详见图纸。塔吊洞口和出料口均设置挡水台，塔吊洞口尺寸4米*4米，出料口6米*3米，挡水台宽120mm,高15Ommi)六、节能降耗6.1办公区、宿舍区、施工现场用电分开计量。分办公区、宿舍区、施工现场三个区域，每个区域再分若干个小区域分别安装电表，按月单独计量，及时掌握用电情况，对不正常用电峰值进行分析比对，及时找出原因，作出相应处理措施。6.2采用节能型设备。施工现场优先选用节能投光灯；办公区域和员工宿舍内灯具100%采用节能灯具，院内采用太阳能灯具照明。农民工宿舍全部采用36V低压照明，每楼层设置一个充电柜，集中管理。保证用电安全。6.3施工现场办公区、生活区的生活用水采用节水器具。6.4生活用水、工程用水采取分别计量，限量控制。6.5项目部在生活区和办公区设置可回收利用、不可回收利用垃圾桶，并有专人每天进行清运。七、现场CI策划及管理规定7.1在围墙内侧设置宣传企业文化和对中铁六局项目进行全方面宣传的宣传栏，具体的式样见公司有关图册。7.2在工地大门西侧围墙位置和项目部南侧铁艺栅栏上设置六牌二图、业绩展示牌等宣传展板，采用不锈钢框架，内嵌户外KT展板。7.3办公区院西侧设置企业旗杆及基座，旗杆采用不锈钢旗杆，基座采用混凝土基座，外贴红色大理石砖，挂贴鎏金"中国中铁六局"字样及司训。7.4现场各部门办公室名称挂牌提示，办公用具用品摆放、使用有序，存放归档整齐，室内外卫生清洁并经常保持。7.5办公区做到"三清六好”，三清即现场清整、物料清除、操作面清洁，六好即职业道德好、工程质量好、降低消耗好、安全生产好、完成任务好、职工生活好。7.6办公室、门卫室等临时设施及室内，统一规范搭建和布置，做到安全用电，做到制度化和专人管理。7.7临建房屋应保证室内空气对流、有良好的采光、电气线路采用明线敷设时应符合施工用电标准，严禁私拉乱接。7.8临建房屋等设施必须安全防火，按规范搭建，办公室的室外进出口道路必须畅通，室内禁止使用明火和用电炉取暧做饭等。7.9禁止在“严禁烟火”区内吸烟。爱护消防器材，不得随意挪用。7.10现场电线线路不得随意乱搭乱接，未经同意不准私自安装插座。7.11门卫设专人负责，确保所在办公区治安秩序良好、不发生治安、刑事案件和火警、火灾事故，保证施工计划的顺利进行；经常对施工现场、物资库、办公区进行安全检查。7.12配备专门的保洁员、门卫，负责办公区卫生，保证办公区域的安全文明工地建设要求。八、临建工期计划目前办公生活区己经完成建筑垃圾清运、场地平整工作，拟计划在1个月内完成办公生活区建设。九、集装箱安全使用说明为了加强三层集装箱的安全使用管理，避免因人为使用不当影响集装箱使用寿命：尤其是在消防、用电上严格规章制度。防治火灾等灾害的发生。请在使用过程中参照以下制度：1、加强活动集装箱的日常消防安全管理，集装箱房间内除空调外禁止使用大功率电器如取暖器、电磁炉、电热水壶等；严禁私拉乱接，另需加设线路时，电线不能直接绑扎在钢结构上，应设线管或线槽隔离，以免发生触电。离开房间时应及时断掉所有电源。禁止在房间内使用明火。2、宿舍床铺摆放不应过于密集。每间宿舍住宿人数不宜超过8人，走廊内留置足够数量的灭火器。3、对容易被腐蚀的钢构件应定期进行刷漆、除锈、翻新等维护工作。使用门窗时请轻推轻关。4、避免在楼板上跳跃、奔跑等剧烈晃动，楼板为木夹板，严禁楼地面被水浸泡。5、集装箱走廊内为消防通道，严禁堆放杂物。集装箱防盗性能差，贵重物品自行保管好。6、集装箱严禁随意拆卸钢构件、板材、调节拉杆和水平支撑。严禁撞击墙板和钢构件。7、办公室内文件柜等尽量避免堆放在同一位置上，造成局部点堆积荷载过大引起楼板变形。8、定期检查维护电路系统，预防线路短路引起火灾。项目部办公区、生活区中中H附图:办公区、生活区平面图*施工出入口洗车池
