深圳恒深影临建方案.docx

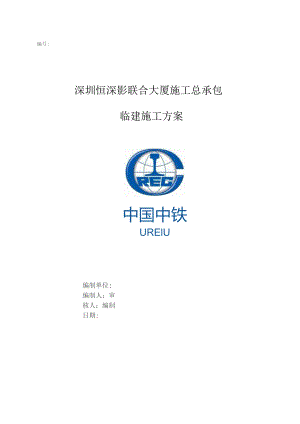

编号:深圳恒深影联合大厦施工总承包临建施工方案中国中铁URElU编制单位:编制人：审核人：编制日期:中中暂目录1、编制依据12、临建施工管理目标13、工期计划14、临建部署1(1)临建施工方案1(2)临电施工方案8(3)临水施工方案295、节能减排要求356、临建费用控制目标35附件137附件239附件34()附件4411、编制依据(1)中铁六局Vl建设标准(2)施工现场平面布置图(3)深圳市福田区梅林街道金龙工业大楼片区城市更新项目施工总承包合同一附件九、施工场地文明施工标准(4)深圳市工程建设标准(SJG-46-2018)2、临建施工管理目标(1)质量目标：符合中铁六局临时工程的质量要求标准；体现中铁六局企业文化要求，展现中铁六局风采；争创广东省双优文明工地。(2)工期目标：根据甲方及项目部的安排，于4月底前完成临建施工，5月具备施工条件。(3)安全目标：杜绝高处坠落、机械伤害及触电安全事故的发生。(4)环境职业健康目标：装修材料采用环保、绿色材料，垃圾清理外运,保证现场环境整洁和职工健康安全。3、工期计划根据甲方及项目部的安排，于4月底前完成临建施工，5月具备施工条件。4、临建部署(1)临建施工方案1)办公、生活区布置计划购置交通公司既有临时设施以满足现场施工需要。项目部包括办公区、会议室、宿舍、食堂、洗漱间、浴室、厕所等，项目部总占地面积304111r,活动板房使用面积共计1842ms,其他为硬化、地病及绿化面积。项目部用水由西侧深圳建安公司接驳口接人，用电为直接购置交通公司现有变压器，可直接投入使用。住宿条件较为紧张，为满足住宿条件，租用附近居民楼一套。B*AUToDESK宿舍区 "" 宿舍区AUTODESKIUl*区 公 办梯 楼一梅丰路Ij白/tl.l. K(.5*:(2n) x-S-凶女总6左.XS山 Oo-Lrwu二项目部平面布置图项目部办公区项目部大门2）施工队生活区布置交通公司以地铁项目名义在项目部办公区西北侧申请-处700Hf空地，暂定为民工生活区，该用地使用期限到2020年7月份，拟采用活动板房与集装箱房结合形式建生活区，预计可容纳240人。建设用地东西向长50米，南北向长24米（批准用地南北向长15米，剩余9米未批复，拟用集装箱房占用）。入口定于西北角，大门宽6米，高2.2米，进门处按住建局要求留有6米宽消防通道。消防通道南侧为两层活动板房，使用面积487m，活动板房南侧、东侧为集装箱房，使用面积342m，场区东南角为工人食堂，使用面积5411生活区东南方向紧邻项目部，水电供给及排水排污均由项目部提供接口或排出口。消防道路Ap*B双层4K板房宿舍宿伶双层集装箱由走丁&房IhImmmn施工队生活区平面布置图活动板房采用红顶防火石棉瓦材质，与周边既有板房建筑契合。主要生活设施临建序号临建名称数量位置备注1.活动板房568.7m2生活区北侧4K板房双层2J集装箱房24间生活区南侧3*6米规格3生地面硬化1200m'生活区100mm厚4，晒衣棚20.51112生活区东南角5空气能热水器1台生活区东南角3）辅助生产区布置1.现场围挡及出入口1现场大门：现场设置2处大门，分别为施工现场西北大门、西南大门。施工区大门宽度8m,现场己有成品大门。2现场围护：现场己有封闭围墙围护。3门卫室：大门处均设门卫室，门卫24小时值班。2.临时道路由主干道至施工现场有城市街道直接连通，施工现场待2020年6月地铁项目完成后，将东侧围挡向东挪移4m,形成厂区内环形道路，目前场区内除基坑外己全部硬化。3.临时堆场及加工场地1钢筋加工及堆放场地钢筋加工场分阶段布置。底下室施工阶段，钢筋加工场布置在支护结构平台上，钢筋主要在底板上堆放，辅助在平台上堆放、加工；主体施工阶段主要在现场北面或东面布置钢筋加工堆放场地，按照原材加工一半成品的加工流程，分成钢筋原材堆放区、钢筋加工成型区和半成品钢筋堆放区。2周转材料场地周转材料堆场主要设置在现场结构楼层上，随结构施工而迁移。3模板加工场模板加工、堆放场分阶段布置。地下室阶段在平台未拆除时，布置在东北角平台上。模板加工按照原材加工一半成品的加工流程，分成模板原材存放区、模板加工成型区和半成品模板存放区。4砌体材料堆场在场地东北侧施工电梯附近布置砌体材料堆场，便于转运。5钢结构材料堆场现场设置钢结构临时堆场，地下室施工阶段布置在平台上，主体结构施工阶段主要布置在南侧地下室顶板上，塔吊覆盖范围内，便于构件吊运。6其它材料堆场在现场北侧布置周转材料堆场。7试验室、库房、临时厕所混凝土标准养护室设置在现场办公区东南位置，内配混凝土标准养护箱、混凝土振捣台等设备，满足现场标养试验室条件。施工现场办公区分别设置6个库房：易燃易爆品库房、综合仓库、机修房、电工房，在现场办公区一楼设置临时厕所。主楼每4层设置一组临时厕所。8标识标牌1）施工图牌：在西南角大门入口处设置施工图牌，包括工程概况牌、管理人员名单及监督电话牌、安全生产牌、消防保卫牌、文明施工牌、施工平面布置图等。2）安全标识牌:在施工通道、塔吊、施工电梯、临边洞口等处悬挂安全标识牌。3）导向牌：为便于交通管理，在现场大门口设置导向牌。4）物资标识牌：各种物资必须设置现场标识牌，便于现场物资管理。9洗车池、洗车槽、沉淀池前期购置交通公司现有洗车池、洗车槽、沉淀池直接使用，位于施工现场南侧支撑平台上，后期施工至土0.OO以上后，需根据现场交通情况重新规划布置。10现场办公区现场临时办公区租用施工现场北侧交通公司现有集装箱房，含办公室、监控室、应急物资室、会议室、厕所等房屋共计18间，待地铁10号线项目2020年7月28日开通后重新规划布置。11主要生产设施临建主要生产设施临建序P临建名称总面积（m2）位置备注1施工钢筋加工场地390支护平台中、场地北侧2个，分阶段迁移2模板加工堆场280支护平台东北、场地北侧2个，分阶段迁移3场地周转材料场地250现场东北侧2个，分阶段迁移4现场道路硬化825现场四周购置交通公司资产a*v序号临建名称总面积(m2)位置备注5钢围挡255施工现场购置交通公司资产6大门8m宽施工现场西南、西北角2个，购置交通公司资产7智慧工地设备、系统1套施工现场购置交通公司资产8TSP扬尘监测设备2套施工现场购置交通公司资产9洗车池、洗车槽1套施工现场南侧购置交通公司资产，分阶段迁移10沉淀池1套施工现场南侧购置交通公司资产，分阶段迁移11现场临建门卫岗亭4.5施工大门处2个，购置交通公司资产12混凝土标养室18现场北侧1个13库房108现场北侧6个14现场临时厕所30施工现场塔楼每4层设置1组15基坑梯笼6现场北侧28米高16现场办公区18间现场北侧租用交通公司现有板房用地红线（卷工围墙）1#*«j：-室外电边线UE*ZTT7015K;tG805OO,6n.65*ttffitmf.fWMB工KtNlOmm月IuL4#NX«1>1«?*3叫制料，水电札MMtE*解春收814*4“举M存我区行车主干道mutN2U<(2)临电施工方案施工现场的配电直接购置围挡北侧交通公司现有变电箱，接电缆至施工现场,总配电箱设置于北边围挡内侧。(1)编制依据中华人民共和国消防法低压配电设计规范GB50054-2011建筑工程施工现场供电安全规范GB50194-2014通用用电设备配电设计规范GB50055-2011建筑施工现场临时用电安全技术规范JGJ46-2005建筑设计防火规范GB50016-2014建筑施工安全检查标准JGJ59-2011建筑电气安装工程施工质量验收规范GB50303-2015建筑施工手册施工组织设计本项目施工图纸(2)施工机械计划根据现场实际情况，施工机械配备计划如下表所示序号名称需要系数PIDaX额定功率(M)数量合计(kW)1SC系列施工升降机0.71133.Oo133.002插入式振动机0.5无1,1033.303室外照明(道路照明)Lo无3.0039*004室外照明(生活照明)1.0无7.00321.005交流电焊机0.5无23.40123.406蛙式夯土机0.8无1,5034.507插入式振动机0.5无LlO33.308钢筋调直机0.65无4.Oo14.009钢筋切断机0.65无3.0013.0010钢筋弯曲机0.5无2.2012.2011木工圆锯0.8无3.0013.0012100m高扬程水泵0.85无20.00120.0013室外照明（道路照明）1.0无3.0039.0014室外照明（生活照明）1.0无7.0017.0015塔吊0.72455.00155.0016交流电焊机0.6无28,50128.5017蛙式夯土机0.8无1.5023.OO18插入式振动机0.5无1.1033.3019平板式振动器0.3无1,101L1020100m高扬程水泵0.85无20.00120.0021木工圆锯0.8无3.00412.0022室外照明（道路照明）1.0无3,00618.0023蛙式夯土机0.8无1,5034.5024交流电焊机0.6无12.60225.2025插入式振动机0.5无1.1066.6026钢筋调直机0.65无4.0014.0027钢筋切断机0.65无工Oo13.0028钢筋弯曲机0.5无2.2012.2029木工圆锯0.8无3.0039*0030100m高扬程水泵0.85无20.00120.0031室外照明（道路照明）1.0无3.0039.00合计66370.10（3）配电箱及开关箱布置情况1）设置原则分配电箱应设在负荷相对集中的地方。配电系统设置总配电箱、二级配电箱、三级配电箱和开关箱，分级配电。动力配电箱与照明配电箱应分别设置。开关箱应由末级分配电箱配电，分配电箱与开关箱的距离不应超过30m,开关箱与其控制的固定式用电设备的水平距离不宜超过3m。开关箱和配电箱均应装设在干燥通风及常温场所，不得装设在有严重损伤作用的瓦斯、蒸气、液体等有害介质中，且不易受外来固体物撞击、强烈震动、液体浸溅及热源烘烤的场所，否则应做特殊防护处理。2）配电箱设置根据以上设置原则，并结合本工程现场及实际情况，布置-台一级配电箱，三台二级配电箱。一级配电箱在变电室附近就近设置。一级配电箱电源由配电室低压柜供电,向用电负荷较为集中处配电，同时向钢筋木工加工场地、塔吊和安装场地配电。随土建主体的施工室内用电，由二级配电箱用五芯电缆沿楼内管道或竖井，由地下二层敷设至各层开关箱。分配电箱位置。各开关箱均设在用电设备附近（3m以内），以便于控制。3）配电箱除特殊要求的大型配电箱外，小型配电箱统一购买安监推荐产品。其进出线孔均设在箱底，并加护套，箱体方正、牢固、防尘、防晒、严密，并装锁。配电箱的安装必须牢固，并在每处均做可靠的重复接地和保护接零。4）配电箱内电气装置的设置及安装总配电箱及分配电箱均需装设总隔离开关和分路隔离开关，总保护器的额定值，动作整定值与分路开关的额定值、动作整定值相适应。总配电箱中，在电源隔离开关的负荷侧必须加设漏电保护器。开关箱的开关电器的设置，必须严格执行"一机一闸一漏一箱”制，严禁用同一开关电器直接控制二台及二台以上用电设备（含插座），开关箱内的开关电器必须能在任何情况下都可以对用电设备实行电源隔离，开关箱内必须在设备负荷线的首端设置漏电保护装置，且其额定动作电流及动作时间应与总配电箱处漏电开关的动作电流及动作时间作合理配合，使之具有分级、分段保护的功能。（4）配电线路的敷设与要求1）线路走向按以下原则接线处-总配电箱分配电箱开关箱用电设备配电线路采用五芯电缆。2）敷设方式根据施工现场情况，为确保安全，由配电室至开关箱段电缆的敷设方式尽量采用埋地敷设。防止因机械等的损伤。沿墙部分可架空明敷。电缆埋地敷设，埋地深度不小于0.8m,并应在电缆上下各铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。电缆在穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面（从2m高度至地下0.2m处），应加设防护套管。随建筑主体逐步增高，由二级配电箱采用橡胶防水电缆沿管道井或竖井敷设一条五芯电缆，以备各层用电。（5）负荷计算序号干线分路设备组设备名称数量合计CkW）10101SC系列施工升降机133.0202A组插入式振动机33.3302A蛆室外照明（道路照明）39,0402室外照明（生活照明）321.0503交流电焊机123.4603A蛆蛙式夯土机34.5703A组插入式振动机33.3804A组钢筋调直机14.0904A组钢筋切断机13.01004A组钢筋弯曲机12,21105A组木工圆锯13.01205100m高扬程水泵120.01305A组室外照明（道路照明）39.01405室外照明（生活照明）17.01506塔吊155.0160201交流电焊机128.51702A组蛙式夯土机23.01802A蛆插入式振动机33.31902A组平板式振动器11.I2002IOom高扬程水泵120.02103A蛆木工圆锯412.02203A组室外照明（道路照明）618.0230301A组蛙式夯土机34.52401交流电焊机225.22502A组插入式振动机66.62602A蛆钢筋调直机14.02702A组钢筋切断机13.02802A组钢筋弯曲机12.22903A组木工圆锯39.03003Ioom高扬程水泵120.03103A蛆室外照明(道路照明)39.01总电力负荷计算按总装容量计算：Pe=370.IOkW,Kx=O.43Pjs=KxP=0.43×370.10=159.14kWSjsl=I.25Pjs=l.25×159.14=198.93kVA按负荷分组计算：用电不均衡系数取1.05电动机负荷Ps=220.OOkW,数量43,Kl=O.45；电焊机负荷$=77.IOkW,数量4,K2=0.36；室外照明用电Ps3=73.OOkW,数量19,K4=0.70；Sjs2=l.05×(1.38KlPs+K2S+K4Ps3)=1.05×(1.38×0.45×220.0+0.36×77.1+0.70×73)=226.25kVA比较Sjsl、Sjs2,取SjS=SjS2=226.25kVA2.变压器、发电机组容量的选择变压器SL7-400/10的额定容量Se=400kVASjs=226.25kV,满足要求。3.总干线(Z)线路电流计算、电器选用、导线面积的选择1)总干线(Z)线路电流计算总干线电力负荷的计算电流Ijs=l.52Sjs=l.52X226.25=343.90A总干线总熔体额定电流计算IerNL52Sjs+2.4PImax=I.52X226.25+2.4X31.50=419.50A2)总配电箱的选用选择带总隔离开关+总熔断器+总漏电保护器的配电箱中El中t»总配电箱IB类型分路隔忠开关分路嬉断器总隔离开关总培断器总漏电保护器、1444分路隔寓开关分路熔断器总熔断器的熔体额定电流500A总干线开关额定电流计算IhIer=419.50A总干线漏电开关额定电流计算Ihl.3Ijs=l.3×343.90=447.07A总漏电保护器额定电流500A,额定漏电动作电流100mA,额定漏电动作时间0.2s3)导线截面积的选择导线截面积的选择按发热条件导线的截面积ILl=Ijs=343.90A架空绝缘导线:BV3X185+2×95>16mm2,导线载流量IL=414.70A导线校验总干线短路保护:Ier=419.50Al.5IL=1.5×414.70=622.05A,满足要求。总干线过载保护:Ier、Ih=419.50AWL25IL=1.25X414.70=518.38A,满足要求。4)1号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择分配电箱B类型分路隔离开关分路熔断器总隔离开关总熔断器分路隔离开关分路熔断器电流计算按总装容量计算：Pe=200.70kWKx=O.75Pjs=KxPe=O.75X200.70=151.25kWSjs=l,25Pjs=l,25×151,25=189.06kVA分干线电力负荷的计算电流IjS=L52Sjs=l.52X189.06=287.38A分干线总熔体额定电流计算Ier21.52Sjs+2.4PImax=I.52X189.06+2.4×24.00=344.98A分配电箱的选用选择总隔离开关+总熔断器的分配电箱分干线开关额定电流计算IhIer=344.98A选择总隔离开关的额定电流350A,总熔断器额定电流350Ao总配电箱中分路隔离开关额定电流为400A,分路熔断器额定电流400A；分配电箱进线的导线截面积选择1导线截面积的选择按发热条件选择导线的截面积IL2ljs=287.38A总配电箱中分路开关额定电流为400架空绝缘导线：BV3×185+2×95>16mm2,导线载流量IL=414.70A2导线校验1号分干线短路保护：Ier=344.98AWl.5IL=1.5X414.70=622.05A,满足要求。1号分干线过载保护:Ier、Ih=344.98A1.25IL=1.25X414.70=518.38A,满足要求。5)2号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择电流计算按总装容量计算：Pe=85.90kWKx=O.77Pjs=KxPe=O.77X85.90=66.OSkWSjs=l.25Pjs=l.25X66.08=82.60kVA分干线电力负荷的计算电流IjS=L52Sjs=l.52×82.60=125.55A分干线总熔体额定电流计算IerNL52Sjs+2.4Plmax=l.52×82.60+2.4X28.50=193.95A分配电箱的选用选择总隔离开关+总熔断器的分配电箱分干线开关额定电流计算IhIer=193.95选择总隔离开关的额定电流200A,总熔断器额定电流200Ao总配电箱中分路隔离开关额定电流为225A,分路熔断器额定电流225A；分配电箱进线的导线截面积选择1导线截面积的选择按发热条件选择导线的截面积ILIjs=125.55A总配电箱中分路开关额定电流为225架空绝缘导线：BV3×70+2×35>16三2,导线载流量IL=224.30A2导线校验2号分干线短路保护:Ier=193.95A1.5IL=1.5×224.30=336.45A,满足要求。2号分干线过载保护:Ier、Ih=193.95A1.25IL=1.25×224.30=280.38A,满足要求。6)3号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择电流计算按总装容量计算：Pe=83.50kWKx=O.73Pjs=KxPe=O.73X83.50=60.87kWSjS=L25Pjs=l.25X60.87=76.09kVA分干线电力负荷的计算电流IjS=L52Sjs=l.52X76.09=115.65A分干线总熔体额定电流计算Ier2L52Sjs+2.4Plmax=l.52X76.09+2.4×20.00=163.65A分配电箱的选用选择总隔离开关+总熔断器的分配电箱分干线开关额定电流计算IhIer=163.65A选择总隔离开关的额定电流180A,总熔断器额定电流180Ao总配电箱中分路隔离开关额定电流为200A,分路熔断器额定电流200A；分配电箱进线的导线截面积选择1导线截面积的选择按发热条件选择导线的截面积ILIjs=115.65A总配电箱中分路开关额定电流为200A架空绝缘导线：BV3×70+2×35>16m2,导线载流量IL=224.30A2导线校验3号分干线短路保护:Ier=163.65A1.5IL=1.5×224.30=336.45A,满足要求。3号分干线过载保护:Ier,Ih=163.65A1.25IL=1.25×224.30=280.38,满足要求。7）设备组及最大功率设备的开关箱进线线路电流计算、电器选用开关箱隔盅开关熔断器漏电保护器E类型1»01干线01分路设备计算1计算电流IS=2£n.5Pn(30.5Unncos)=2×0.250.5X33.00/(30.5X0.38X0.7X0.7)=102.32A2开关箱的选用选用带隔离开关+熔断器+漏电保护器的开关箱，隔离开关125A/4,熔断器125/4(125A),漏电保护器125/4(125A,30mA,0.Is)。对应分配电箱的类型,选取分配电箱中的分路隔离开关。分配电箱PFl中分路隔离开关额定电流为160A,分路熔断器额定电流160A113开关箱进线的导线截面积的选择按发热条件选择导线的截面积IL<Is=102.32A分配电箱分路开关的额定电流160A架空绝缘导线：YC3X25+2X16,导线载流量IL=98.2A<160Ao201干线02分路设备计算1计算电流IS=KXPn/(30.5Un11cos)=0.95X33.30/(30.5×0.38×1.0×1.0)=88.23A2开关箱的选用选用带隔离开关+熔断器+漏电保护器的开关箱隔离开关100A/4,熔断器100/4(10OA),漏电保护器100/4(100A,30mA,0.ls)对应分配电箱的类型，选取分配电箱中的分路隔离开关。分配电箱PFl中分路隔离开关额定电流为125A,分路熔断器额定电流125A03开关箱进线的导线截面积的选择按发热条件选择导线的截面积ILIs=88.23A分配电箱分路开关的额定电流125A架空绝缘导线：BV3X16+2X16,导线载流量IL=88.9A<125Ao301干线02分路单台最大功率设备计算1计算电流IS=Pn/(30.5Uncos)=7.00/(30.5×0.38×1.0)=10.64A2开关箱的选用选用带隔离开关+熔断器+漏电保护器的开关箱隔离开关16A/4,熔断器164(16A),漏电保护器16/4(16A,30mA,0.ls)3开关箱出线的导线截面积的选择按照设备的说明书要求采用匹配的电源线。401干线03分路设备计算1计算电流IS=KXPn/(30.5Unncos)+KXl£n.5PnlUn=0.67×7.80/(30.5×0.38×0.7×0.7)+0.50O0.500.5O23.40/0.38=49.892开关箱的选用选用带隔离开关+熔断器+漏电保护器的开关箱隔离开关504,熔断器50/4(5OA),漏电保护器504(50,30m,0.Is)0对应分配电箱的类型，选取分配电箱中的分路隔离开关。分配电箱PFl中分路隔离开关额定电流为63%分路熔断器额定电流63A。3开关箱进线的导线截面积的选择按发热条件选择导线的截面积ILIs=49.89A分配电箱分路开关的额定电流63A架空绝缘导线：BV3×16+2X16,导线载流量IL=88.9A>63A,满足要求。501干线03分路单台最大功率设备计算1计算电流IS=£n.5PnUn=0.50.5X23.40/0.38=43.54A2开关箱的选用选用带隔离开关+熔断器+漏电保护器的开关箱隔离开关50A/4,熔断器50/4(50A),漏电保护器50/4(50A,30mA,0.ls)o3开关箱出线的导线截面积的选择按照设备的说明书要求采用匹配的电源线。601干线04分路设备计算1计算电流IS=KXPn/(30.5Un11cos)=0.61×9.20/(30.5×0.22×0.81×0.7)=25.12A2开关箱的选用选用带隔离开关+熔断器+漏电保护器的开关箱隔离开关32A/2,熔断器32/2(32A),漏电保护器32/2(32A,30mA,0.Is)。对应分配电箱的类型，选取分配电箱中的分路隔离开关。分配电箱PFI中分路隔离开关额定电流为40A,分路熔断器额定电流40A。3开关箱进线的导线截面积的选择按发热条件选择导线的截面积ILIs=25.12分配电箱分路开关的额定电流40A架空绝缘导线：BV3×2.5,导线载流量IL=27.IAV40A。701干线04分路单台最大功率设备计算1计算电流IS=Pn/(30.5Uncos)=4.00/(30.5×0.22×0.81×0.7)=18.51A2开关箱的选用选用带隔离开关+熔断器+漏电保护器的开关箱隔离开关20A/2,熔断器20/2(2OA),漏电保护器20/2(20A,30mA,0.1s)°3开关箱出线的导线截面积的选择按照设备的说明书要求采用匹配的电源线。8Ol干线05分路设备计算1计算电流IS=KXPn/(30.5Un11cos)=0.91×39.00/(30.5×0.38×0.7X0.7)=79.39A2开关箱的选用选用带隔离开关+熔断器+漏电保护器的开关箱隔离开关80A/4,熔断器80/4(80A),漏电保护器80/4(80A,30mA,0.ls)o对应分配电箱的类型，选取分配电箱中的分路隔离开关。分配电箱PFl中分路隔离开关额定电流为100A,分路熔断器额定电流1.OOAo3开关箱进线的导线截面积的选择按发热条件选择导线的截面积IL<Is=79.39分配电箱分路开关的额定电流100A架空绝缘导线：YC3X16+2X10,导线载流量IL=71.9AV100A。901干线05分路单台最大功率设备计算1计算电流IS=Pn/(30.5Unncos巾)=20.00/(30.5×0.38×0.7×0.7)=62.OlA2开关箱的选用选用带隔离开关+熔断器+漏电保护器的开关箱隔离开关63A/4,熔断器63/4(63A),漏电保护器63/4(63A,30mA,0.ls)o3开关箱出线的导线截面积的选择按照设备的说明书要求采用匹配的电源线。1001干线06分路设备计算1计算电流IS=2n.5Pn(30.5Unncos)=2×0.250.5×55.00/(30.5×0.38×0.7×0.7)=170.54A2开关箱的选用选用带隔离开关+熔断器+漏电保护器的开关箱隔离开关180A/4,熔断器180/4(18OA),漏电保护器1804(180,30m,0.Is)o对应分配电箱的类型，选取分配电箱中的分路隔离开关。分配电箱PFl中分路隔离开关额定电流为200A,分路熔断器额定电流200Ao3开关箱进线的导线截面积的选择按发热条件选择导线的截面积IL<Is=170.54A分配电箱分路开关的额定电流200架空绝缘导线：YC3X50+2义25,导线载流量IL=I51.5A<200Ao1102干线01分路设备计算1计算电流IS=£n.5PnUn=0.350.5×28.50/0.38=44.37A2开关箱的选用选用带隔离开关+熔断器+漏电保护器的开关箱隔离开关50A/4,熔断器50/4(50A),漏电保护器50/4(50A,30mA,0.Is).对应分配电箱的类型，选取分配电箱中的分路隔离开关。分配电箱PF2中分路隔离开关额定电流为63A,分路熔断器额定电流63A。3开关箱进线的导线截面积的选择按发热条件选择导线的截面积IL2Is=44.37A分配电箱分路开关的额定电流63A架空绝缘导线：BV3×16+2×16,导线载流量IL=88.9A>63A,满足要求。1202干线02分路设备计算1计算电流IS=KXPn/(30.5Un11cos)=0.78X27.40/(30.5×0.38×0.7×0.7)=114.51A2开关箱的选用选用带隔离开关+熔断器+漏电保护器的开关箱隔离开关125A/4,熔断器125/4(125A),漏电保护器125/4(125A,30mA,0.ls)对应分配电箱的类型，选取分配电箱中的分路隔离开关。分配电箱PF2中分路隔离开关额定电流为160A,分路熔断器额定电流160A。3开关箱进线的导线截面积的选择按发热条件选择导线的截面积ILIs=114.51A分配电箱分路开关的额定电流160A架空绝缘导线：BV3×70+2×35,导线载流量IL=224.3>160,满足要求。1302干线02分路单台最大功率设备计算1计算电流IS=Pn/(30.5Unncos)=20.00/(30.5×0.38×0.7×0.7)=62.OlA2开关箱的选用选用带隔离开关+熔断器+漏电保护器的开关箱隔离开关63A/4,熔断器63/4(63A),漏电保护器63/4(63A,30mA,0.ls)o3开关箱出线的导线截面积的选择按照设备的说明书要求采用匹配的电源线。1402干线03分路设备计算1计算电流IS=KXPn/(30.5Un11cos)=0.92X30.00/(30.5×0.22×1.0×1.0)=93.53A2开关箱的选用选用带隔离开关+熔断器+漏电保护器的开关箱隔离开关100A/2,熔断器100/2(10OA),漏电保护器100/2(100A130mA,0.Is)对应分配电箱的类型，选取分配电箱中的分路隔离开关。分配电箱PF2中分路隔离开关额定电流为125A,分路熔断器额定电流125Ao3开关箱进线的导线截面积的选择按发热条件选择导线的截面积IL<Is=93.53分配电箱分路开关的额定电流125A架空绝缘导线：BV3×16,导线载流量IL=88.9AV125A。1502干线03分路单台最大功率设备计算1计算电流IS=Pn/(30.5Uncos)=3.00/(30.5×0.22×1.0)=7.87A2开关箱的选用选用带隔离开关+熔断器+漏电保护器的开关箱隔离开关16A/2,熔断器162(16A),漏电保护器16/2(16A,30mA,0.Is).3开关箱出线的导线截面积的选择按照设备的说明书要求采用匹配的电源线。1603干线01分路设备计算1计算电流IS=KXPn/(30.5Un11cos)+KXln.5PnlUn=0.80×4.50/(30.5×0.38×0.7×O.7)+0.60×O.200.5×25.20/0.38=37.08A2开关箱的选用选用带隔离开关+熔断器+漏电保护器的开关箱隔离开关40A/4,熔断器40/4(40A),漏电保护器40/4(40A,30mA,0.ls)对应分配电箱的类型，选取分配电箱中的分路隔离开关。分配电箱PF3中分路隔离开关额定电流为50A,分路熔断器额定电流50Ao3开关箱进线的导线截面积的选择按发热条件选择导线的截面积ILIs=37.08A分配电箱分路开关的额定电流50A架空绝缘导线：BV3×16+2X16,导线载流量IL=88.9A>50A,满足要求。1703干线01分路单台最大功率设备计算1计算电流IS=n.5PnUn=0.20.5
