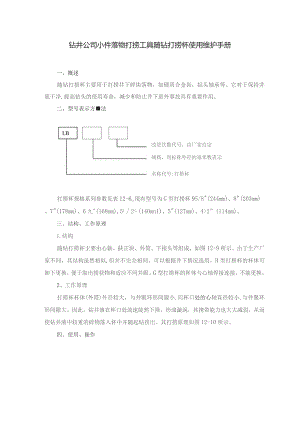

钻井公司小件落物打捞工具随钻打捞杯使用维护手册.docx

钻井公司小件落物打捞工具随钻打捞杯使用维护手册一、概述随钻打捞杯主要用于打捞井下碎块落物，如硬质合金齿，钻头轴承等。它对于保持井底干净,提高钻头的使用寿命，减少和防止井下意外事故具有重要作用。二、型号表示方法改进次数代号，由厂家自定规格，用标称外径的毫米数表示名称代号:打捞杯打捞杯规格系列参数见表12-6o现有型号为G型打捞杯95/8"(244mm)、8"(203mm)、7"(178mm)、6九"(168mm),512x,(14Omn1)、5"(127mm)、4>2”(114mm)。三、结构、工作原理1.结构随钻打捞杯主要由心轴、扶正块、外筒、下接头等组成，如图12-9所示。由于生产厂家不同，其结构虽然相似,但并不完全相同，可以根据井下情况选用。H型打捞杯的杯体可卸下更换，便于取出捞获物和适应不同井眼。G型打捞杯的杯体与心轴焊接连接，不能更换。2、工作原理打捞杯杯体(外筒)外径较大，与井眼环形间隙小,而杯口处的心轴直径较小,与井眼环形间隙大。因此，钻井液在杯口处流速陡然下降，形成漩涡，其携带能力也大大减弱，从而使钻井液中较重的碎物落入杯中并随起钻捞出。其打捞原理如图12-10所示。四、使用、操作1、与钻具连接的螺纹应符合塔指Q/CNPC-TZ52-2003的规定。2,送井前应按SY/T5446与JB/T8468规定的方法进行无损检测。表12-6LB型打捞杯规格系列参数规格代号适用井眼尺寸mm接头扣型水眼尺寸mm最大外注mm总长mm标准型（S型）长型（L型）超长型（EX型）S1.B94LEX108117.523/8REG199473710921359S1.BlO2LEX117.5-1242%REG3210274911181327S1.Bl14LEX130149330XNC35330X3303811477511431397S1.B127LEX152.4162330X330330XNC353812777511431397S1.B140L165-190.5330XNC35330X3303814077511431397S1.B168LEX190.5216430X4A1430X4305716880011681422S1.B178LEX219-244.5430X431430X4305717880011681422S1.B190LEX229273430X431430X4305719083811681422S1.B203LEX235279.5410X4107019783811681422S1.B219LEX244.5295630X631630X6308921983812191473S1.B229L254-305630X631630X6307022983812191473S1.B245L292330630X631630X6308924583812191473S1.B280LEX327375730X731730X7308928091412701524S1.B327LEX375444.5730X731730X73010232791412701524S1.B340LEX386456730X731730X73010234091412701524图12-9打捞杯变小间减沉沉 空浆度下下形泥速铁铁况环大返碎碎情图12-10工作原理3、打捞杯应装在刮壁器、钻头、磨鞋、钱鞋的上方，用于捞取碎铁、硬质合金块等细小落物。4、在上（或卸）打捞杯时，大钳不能咬在杯体上。5、杯体无变形，杯内清洁无杂物、排液孔必须畅通。6、在刮壁器、钻头、磨鞋、铁鞋的上方直接接打捞杯，应避免中间有配合接头。7、打捞杯的外径与井眼直径间的配合，可按表12-6进行选择。8、打捞杯的打捞操作无特殊要求，按所下的打捞工具操作或正常钻进即可。起钻至套管鞋处，用低速上提，以防碰挂。9、随钻打捞杯累计旋转使用时间不得超过1200h三五、现场维护保养1、使用后应清除泥污，检查接头、体杯的状况，排除影响使用的变形、损伤，才能再次下井使用，或涂防锈油两端配戴护丝，于干燥通风处存放。如变形、损伤不能排除则应回收修理或报废。2、现场检查，出现判修、判废依据情况之一应回收修理或报废。六、维修1、清除泥污，疏通排液孔，检查接头、体杯的状况，接头丝扣、体杯无损检测。2、修复接头、体杯变形、损伤，外观刷漆，丝扣涂防锈油，配戴护丝，于干燥通风处存放。七、判修、判废依据1.判修依据（D螺纹不符合塔指Q/CNPC-TZ52-2003规定，进行修理。（2）接头或体杯变形、损伤井场不能排除，应回收修理（3）杯体内无法冲洗干，应回收修理。2、判废依据（1）接头或体杯变形、损伤无修复价值,接头丝扣或体杯无损检测有缺陷的，应予判废。（2）随钻打捞杯累计旋转使用时间超过1200h,应予判废.八、标准、规范SY/T5572-93钻井用打捞工具分类与通用技术条件、塔指Q/CNPCTZ40-2003随钻打捞杯使用、维护规程。
