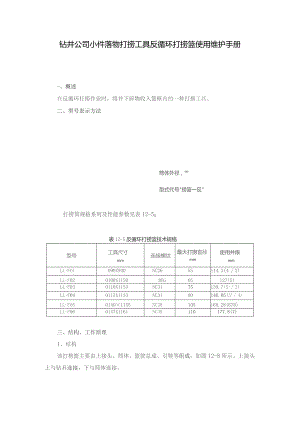

钻井公司小件落物打捞工具反循环打捞篮使用维护手册.docx

钻井公司小件落物打捞工具反循环打捞篮使用维护手册-、概述在反循环打捞作业时，将井下碎物收入篮框内的一种打捞工具。二、型号表示方法筒体外径，型式代号"捞篮一反”打捞筒规格系列及性能参数见表12-50表12-5反循环打捞篮技术规格型号工具尺寸mm连接螺纹最大打捞直径mm使用井跟mmLL-FOl090X940NC2655114.3(4,2)LL-F020100X1150REG65127(5)LL-F030110X1153NC3175139.7(512)LL-F040115X1153NC3180146.05(534)LL-F05014O×1155NC38105168.28(678)LL-F060147X1161NC38110177.8(7)三、结构、工作原理1、结构该打捞篮主要由上接头、筒体、篮筐总成、引鞋等组成，如图12-8所示。上接头上与钻具连接，下与筒体连接。筒体内装篮筐总成。篮筐总成由筐体、篮爪、外套、轴销、扭簧等组成。篮爪沿筐体均匀分布，各篮爪在外力作用下只能单向向上旋转90°。2、工作原理反循环打捞篮的工作原理是靠大流量、高压力的反洗井泥浆冲击井底，使井底落物悬浮运动推动篮爪，进入筒体，停泵篮爪恢复原位，阻止进入筒体内的落物出筐，实现打捞。四、操作1、检查篮筐总成是否完好灵活，用手指或工具轻顶篮爪是否可以自由毫转，回位是否及时灵活。2、工具下至距井底以上35m处开泵反洗井。4、以较快速度下放钻具，在离井底0.2m处突然刹图12-8反循环打捞篮3、循环正常后，再慢慢下放钻具，边冲边放。当工具遇阻或泵压升高时，上提钻具0.5Im并作好方入记号。车，使井底工具快速下行，使井底液体形成紊流，促使落物进入筒体，以提高打捞效果。5、循环IOmin左右停泵，起钻。6、注意事项使用这种工具时，井口必须有能进行反循环的封井设备。一般不使用油管挂,因油管挂结构在反循环中不能上下活动钻具，影响打捞效果。五、维修1、清洗，检查接头、筒体和钱鞋。2、卸掉钱鞋取出打捞抓盘总成部件，并检查捞抓、弹簧等，有损坏应更换；已磨损的钱鞋补焊粒度为35mm碳化鸽修复。3、对拆卸的配件丝扣、本体等零配件按SY/T5446与JB/T8468规定的方法进行无损检测.有缺陷的零件应更换。4、装上捞抓盘总成、钱鞋，检查打捞爪盘总成部件在筒内是否可以自由转动。打捞爪向里转动和复位应灵活。5、接头丝扣涂上丝扣油，并戴上护丝，涂漆防腐，磁钢下部盖上护磁板。六、现场维护保养1、起出反循环打捞篮后用清水将内外冲洗干净。卸下钱鞋、打捞篮，取出落物。检查完后,将螺纹部位涂上防腐脂并装配好，涂漆防腐,存放在通风干燥处。2、现场检查，出现判修、判废依据情况之一应回收修理或报废。七'判修、判废依据1、判修依据(1)螺纹不符合塔指Q/CNPC-TZ52-2003规定，进行修理。(2)接头、筒体和钱鞋等变形、损伤井场不能排除，应回收修理。2、判废依据(1)接头或筒体变形、损伤无修复价值，应予判废(2)接头、筒体丝扣无损检测有缺陷，应予判废。八、标准、规范SY5084-96反循环打捞篮技术条件、塔指Q/CNPCTZ30-2003反循环打捞蓝使用维护规程。
