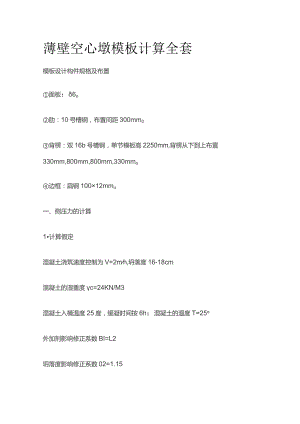

薄壁空心墩模板计算全套模板设计构件规格及布置面板：6o肋：10号槽钢，布置间距300mm0背楞：双16b号槽钢，单节模板高2250mm,背楞从下到上布置330mm,800mm,800mm,330mmo边框：扁钢100×12mmo一、侧压力的计算1计算假定混凝土浇筑速度控制为V=2mh,坍落度16-18cm混凝土的湿重度c=24KN/M3混凝土入模温度25度，缓凝时间按6h；混凝土的温度T=25o外加剂影响修正系数BI=L2坍落度影响修正系数02=1.15混凝土的初凝时间t0可按下式求得：to=200/(T+15)=200/(25+15)=52水平侧压力标准值：公式一：Fl=022*c*t0*l*2*Vl2=0.22×24×5×1.2×1.15×21/2=51.52KN/m2公式二：F2=c*H=24×6=144KN/m2按施工规范要求取最小值，侧压力标准值Fl=51.52KNm2新浇混凝土对模板侧压力荷载设计值F设=FIX分项系数X折减系数=51.52l.20.85=52.55KNm'3.倾倒混凝土时产生水平荷载设计值标准值F2=6KN/f（使用Im3吊斗）F2=F*X可变荷载分项系数X折减系数F2=6×1.4×0.85=7.14KNm24采用插入式振捣器产生的荷载设计值标准值F=4KNm'F3=F*X可变荷载分项系数X折减系数F3=4×1.4×0.85=4.76KlW5.荷载组合F组合=F设+F2+F3=52.55+7.14+4.76=64.45KNm2=0.06445N/mf面板验算选用板区格中三面固结、一面简支的最不利受力情况计算。1.×Ly=300300=1.0,查表可得Kmox=-0.0600,Kmoy=-0.0550,Km×=0.0227,Kmy=0.0168,Kf=0.00160取Imm宽的板条为计算单元荷载q为：q=0.06445×l=0.06445Nmm求支座弯矩：Mox=Kmox*q*L×2=-0.0600×0.06445×3002=-348.03NmmMoy=Kmoy*q*Ly2=-0.0550×0.06445×3002=-319.03Nmm面板的截面系数:W=I6*b*h2=l6l62=6mm3应力为：ma×=MmaxW=348.036=58.005MPa<=215MPa可满足要求求跨中弯矩：Mx=Kmx*q*L×2=-0.0227×0.06445×3002=131.67NmmMy=Kmy*q*Ly2=-0.0168×0.06445×3002=97.45Nmm钢板的泊松比为V=03,故换算为：M(v)x=M×+V*My=131.67+03×97.45=160.905NmmM(v)y=My+V*Mx=97.45+0.3×131.67=136.951Nmm应力为：max=MmaxW=160.9056=26.818MPa<=215MPa可满足要求挠度计算Bo=Eh312(I-V2)=2.06×105×6312×(1-0.32)=4012263NmmWma×=KfqLy4Bo=0.00160×0.06445×30044012263=0.21mmWmaxLy=0.21300=l1429<l500满足要求竖向板肋验算竖向间距S=300mm,采用10,其截面系数W=39.7×103mm3,其惯性矩1=198.3x104。竖肋支撑在横向背楞上横向背楞间距800mm,按三跨连续梁计算。每条竖肋承受荷载为30Omm宽度的面板承受荷载,故荷载为：q=p*h=0.06445300=19.335NmmM=0.1*q*2=0.1×19.335×8002=1237440Nmm1.强度验算ma×=Mma×W=123744039.7×IO3=31.17Mpa<=215MPa满足要求2、挠度验算W=KfqLy4Bo=0.00160×0.019335×40044012263=0.2mmWl=0.2800=l4000<1/500满足要求横向背楞计算横向背楞采用16a,其截面系数W=108.3×103mm3,其惯性矩I=886.2×104o背楞拉杆位置的竖向背楞双16a连接成整体，可视作横向背楞跨间间距为800mm,背楞受荷载按均布荷载计算最不利情况,其荷载为：q=ph=0.06445×800=51.56NmmM=0.1*q*2=0.1×51.56×8002=3299840Nmm1、强度验算max=Mma×W=32998401083X103=30.47Mpa<=215MPa满足要求2、挠度验算W=KfqLy4Bo=0.00160×0.06445×40044012263=0.66mmWl=0.66800=l1212<1/500满足要求故模板受力符合要求对拉螺杆验算对拉螺栓采用20螺杆；纵向间距为800mm,横向间距为800mmo中间对拉螺栓最大承载力面积AmaX=O.8x2=L6m2对拉栓最大承载力为：Nmax=Amax=1.6×64.45=103.12KN<382KN对拉螺栓满足要求。(7)结论。按照柱墩模板设计方案所选56面板，10号槽钢肋，以及双16b号槽钢背楞刚度合格，符合全钢大模板应用技术规程DBJ01-89-2004相关要求。桥墩模选择对拉栓组件强度安全。模板应用条件：(1)当t>20oC时佐浇筑速度V2m/h;(2)因施工现场其他不可预见性因素存在，建议施工时，混凝土浇筑速度控制在1.5m/h以内。
