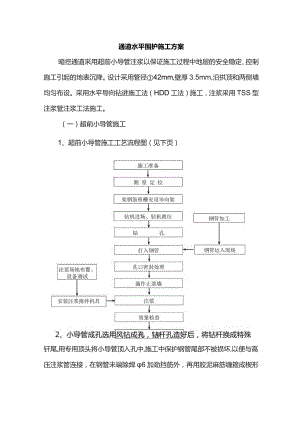

通道水平围护施工方案暗挖通道采用超前小导管注浆以保证施工过程中地层的安全稳定、控制施工引起的地表沉降。设计采用管径42mm,壁厚3.5mm,沿拱顶和两侧墙均匀布设。采用水平导向钻进施工法（HDD工法）施工，注浆采用TSS型注浆管注浆工法施工。（一）超前小导管施工1、超前小导管施工工艺流程图（见下页）钎尾,用专用顶头将小导管顶入孔中,施工中保护钢管尾部不被损坏,以便与高压注浆管连接，在钢管未端除焊6加劲挡筋外，再用胶泥麻筋缠箍成楔形以便钢管顶进孔后其外壁与孔岩壁间隙堵塞严密。3、小导管注浆采用TSS型注浆管注浆工法施工。（二）TSS型注浆管注浆1.适用范围及其特点：采用水泥-水玻璃双液浆作为注浆材料。TSS型注浆管作为注浆管材。TSS型注浆管采用普通焊接钢管加工制作，管材料源广，加工容易。施工设备配套简单、工艺易操作，施工成本较低。2、TSS管注浆原理及关键技术TSS型注浆管具有袖阀管的作用。花管部分溢浆孔上覆盖着贴片,这样可以保证浆液通过溢浆孔进入地层，而地层中的水和砂粒难以进入注浆管材，从而达到注浆管的单向阀作用。采用TSS型注浆管，水泥一水玻璃配双液浆进行注浆施工,浆液在砂层中主要形成均匀渗透扩散不易发生大量的劈裂、挤压状况,可以较好地均匀加固砂层，形成完整的防水帷幕。采用TSS型注浆管的配套系列设备，可以满足后退式分段注浆工艺，其注浆分段长度短（一般取0.61.0m）,可以有效地解决海陆交互相冲积饱和动态含水砂层中，中、粗、细砂交互出现，地质多变等复杂条件下，注浆加固的均一性,提高其整体加固效果。用监控量测技术，及时修正设计参数，完善注浆参数，有效地控制地表隆起，保护环境。（）TSS型注浆管注浆施工工艺流程1、TSS型注浆管注浆施工工艺见下图。1I-浆液搅拌站2-水泥浆拌合池3-水玻璃池4-注浆泵5-压力表6-闸阀7-Y型混合器8-三通旋塞9-孔口管IO-注浆嘴II-进浆方向12-供水阀2、TSS型注浆管注浆施工流程见下图。浆管时泥土、水以及其它管注浆时浆液沿管口渗入管内，在孔口设止浆片止浆片采用02mm的铁皮JSS型注浆管注浆孔布置见下图。(四)注浆作业1.注浆参数注浆材料：水泥水玻璃双液浆注浆扩散半径：04m;注浆速度：3050Lmin;凝结时间：50"130"注浆终压：I.OMpa;W/C2:1-1:1;体积比：1:11:0.3(水泥浆：水玻璃)2、配制浆液(1)水泥浆的配制根据预配制水泥浆的体积,按水灰匕"口缓凝剂掺量计算出所需要的水泥、水和缓凝剂的用量。施工中宜采用水灰比为W:MC=I.5:13:1。根据用量，首先在容器中加入水和缓凝剂，强力搅拌，待缓凝剂充分溶解后，加入水泥，强力搅拌，混合均匀。(2)水玻璃浆的配制在浓水玻璃中加入水，边加水边搅拌，边用玻美计测试其浓度,到达所需要的稀释浓度为止。施工中宜采用水玻璃浓度为30-40Be(3)注浆作业注浆管全部布设完成后，开始进行注浆作业。采用TSS型注浆管配套设备，采用双液注浆泵，采取后退式分段注浆工艺进行注浆作业。后退式分段注浆工艺：将带有止浆塞的芯管和顶管连接后插入到注浆管相应位置，顺时针旋转芯管上的法兰盘，使止浆塞膨胀，以达到止浆效果。连接注浆管路，采用双液注浆泵向孔内注浆，每次注浆段长选择为06m,即第一段注浆完成后，反时针旋转芯管上的法兰盘，使止浆塞恢复到原状，将芯管后退06m,进行第二段注浆，如此下去，直至将整个注浆段完成。后退式分段注浆要特别注意止浆塞的损坏程度,施工过程中若发现止浆塞存在问题，应立即更换，以免引起注浆管堵塞，造成芯管无法拔出，影响正常施工。
