采气二厂边远井影音监控系统建设方案（最终版）.docx

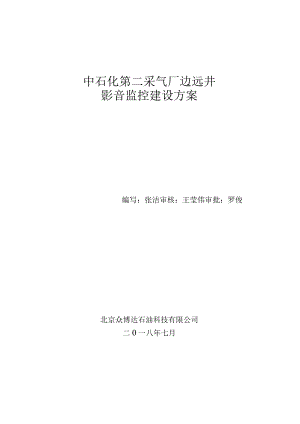

中石化第二采气厂边远井影音监控建设方案编写：张洁审核：王莹伟审批：罗俊北京众博达石油科技有限公司二0一八年七月一、项目概述中石化采气二厂集中处理站地处内蒙古鄂尔多斯市杭锦旗南约30公里，集气站所辖边远井分布于杭锦旗、鄂托克旗、伊金霍洛旗和东胜区。因边远井地理环境及通讯环境较特殊，暂无数传通讯设备。主要依靠人工定期巡检。其主要问题体现于以下三点：1、人工巡井录取井口数据频率低，满足不了气田数字化管理的需求；2、是巡井工作量大，所产生的车辆等间接费用高，同时存在车辆运行的安全风险：3、是受雨雪天气的影响，车辆无法通行，井口资料无法录取，给气井管理带来不便，特别是井口压力变化较大的低产低效井。为了更好的优化组合，可视化管理，我公司针对边远井的特殊地理环境，制定无线传输系统，实现井场连续视频及远程喊话功能。二、编写依据自动化仪表工程施工及质量验收规范(GB50093-2013)电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范(GB50257-2014)工业自动化仪表接线端子的排列和标志(GB/T22112-2008)建筑物防雷设计规范(GB50057-2010)火灾自动报警系统施工及验收规范(GB50166-2007)石油化工自动化仪表选型设计规范(SH/T3005-2016)质量管理体系要求国家标准第1号修改单(GB/T19001-2008/XG1-2011)环境管理体系要求及使用指南(GB/T24001-2004)石油天然气工业健康、安全与环境管理体系(SY/T6276-2014)通信线路工程施工监理规范(YD5123-2010)通信线路工程验收规范(YD5121-2010)压力变送器检定规程(JJG882-2004)环形混凝土电杆(GB4623-2014)视频安防监控系统工程设计规范(GB50395-2007)；北京众博达苏里格项目部集气站站控系统安装技术标准北京众博达苏里格项目部远传设备设施检修技术标准北京众博达苏里格项目部安全质量技术标准三、单井建设根据目前现场实际情况，结合设计图纸，经过我公司工程师研究分析，认为该系统以4G网络为基础，网桥为辅助的传输方式，最为科学和实际。目前该项目共有93口井，暂定10口单井无4G信号，我们采用将剩余的83口井，用4G路由器将视频传回监控室，剩余10口井，采用网桥传输，在距网桥井最近的地方寻找有4G信号地方架设中继，井口网桥与中继网桥连接，中继网桥与4G路由器相连接，作为数据转发，监控室进行接收。3.1井口数显传输系统组成井口无线数传系统基本上包括以下几个部分:(1)4G传输系统(2)无线网桥传输系统(3)中继传输系统(4)供电系统(5)避雷接地系统3.24G传输系统根据现场实际情况，井口离监控室太远，任何传输设备无法直接通讯，必须要经过一个或多个中继进行中转，才能达到监控效果。我们利用三大运营商的网络进行传输，个别无法覆盖的井，用中继进行中转。4G网络，我们利用数据业务，可以实现井口监控和远传喊话功能。J摄像机功!晔帆4G路由器移抽站4G传输原理示意图3.3网桥传输系统中石化采气二厂部分边远井所处地理位置无4G信号覆盖，采用无线网桥的通讯模式。由于网桥传输方式的限制，外界环境的影响，网桥井视频的始端与终端之间有很大的阻挡物或者始端与终端距离很长，在线路上传输的信号功率逐渐衰减,衰减到一定程度造成信号的失真，导致终端接受信号错误，所以在始端与终端合理位置上增加中继网桥，完成物理线路的连接，按位对原来的信号进行复制、调整和放大，目的保持与原来数据相同，使终端能够接收到始端信号。中继点所用的主要设备包括：网桥、供电系统、4G路由器。功放噂帆井口网桥 中继网桥4G路由器VPN服努器网桥传输系统示意图3.4中继系统中继（部分单井使用）由一个4G路由器，一个网桥、电源、机箱、连接器、天线和馈线等部分组成。根据架设地点防雷要求的不同，还可以加装避雷器。网桥对向4G信号不好的井口，4G对向外网，使信号不好的井口，通过网桥中转接入4G网络。我公司负责选址，架设和施工，不负责和老乡协商用地问题。3.5供电系统供电系统是井口实时视频传输及远程喊话功能的动力源，该系统采用了太阳能供电系统，由太阳能电池板、太阳能控制器和蓄电池组构成。根据实际测算,工作电流最大为17A,24V/DC供电，整体功耗在40W左右。根据地理位置和气象资料，按照连续5天阴雨天的条件，对太阳能板功率和蓄电池容量进行计算。由光伏软件计算出，包括太阳能电池板的功率要达到400W,蓄电池容量要达到400AH,蓄电池采用地埋方式，以防环境温度影响蓄电池的充放电效率。安装标准：蓄电池地埋箱的使用：先将蓄电池接好导线，输出线连接在蓄电池后在任何情况下禁止短路，避免损坏蓄电池；再将蓄电池放入蓄电池地埋箱中，将导线及透气管从地埋箱的穿线孔穿出，将地埋箱用配套的紧固件收紧；最后将箱体放入地下1.5米处回填夯实。上述完成后，检查控制器端的连接线，防止短路。太阳能板用三角支架固定在支控通信杆上，安装的方向要向正南，向上倾斜45。度角。设备在安装完毕后要进行供电测试，先推送蓄电池空气开关，再推送太阳能板的空气开关。查看太阳能控制器上的充放电数据，保证供电系统的良好运转。3.6避雷接地系统由于天然气井场所处的地理位置，气候干燥，雷雨天气频繁发生，井场内自控、通信设备的一些微电子器件工作电压仅几伏，传递信息电流小至微安级，对外界的干扰极其敏感，而雷电流产生的瞬变电磁场对微电子设备的干扰和损害尤为严重。在雷雨季节，自动化显示系统、通信联络系统、微波设备等常常被损坏，造成较大的直接和间接经济损失。因此，此次数字化建设中，要考虑做好防雷接地工作，避免因雷电对数字化设备造成损害。安装标准：1、避雷接地为三角接地、阻值W4欧姆（降阻材料；工业盐、水或降阻剂）2、接地坑深L5米，其中三角接地扁铁埋深1.5米，地锚再往下砸1米;3、接地地锚长度1米；4、接地扁铁-40X45、接地扁铁连接处使用螺丝固定，必须加垫片；6、接地坑距离电线杆距离为2米；7、测量接地电阻；用地阻表测量地阻，避雷接地W4C,如果地阻过高需要在接地杆周围挖坑填入能降低地阻的添加济。3.7井口施工标准：3.7.1立杆位置:（D井场支撑通信杆安装于井口围栏内距围栏大门相对较近左侧的一角（见下图）。lm*lm 对开口PNP3t采气树"4m÷,2)在选择好立杆位置后就是立通信杆，其中最先做的就是通信杆基坑制作，按照要求挖坑标准为上宽1.2米，下宽1.0米，深1.5米；(3)基坑挖好后就要安装通信杆，通信杆采用DN80镀锌钢高度6米管下方用50角钢焊接十字预埋基础防止长时间受风力作用摇晃，致使影像效果模糊。通信杆保持垂直后回填土方，回填土方高出自然地坪0.2米。通信杆保持垂直，偏差每米不超过3mm,全高垂直偏差不超过IOrnm,土坑每回填0.3米夯实一次。3.7.2通信控制柜的安装(1)通信控制柜包括，太阳能控制器，交换机等，将这些设备，提前安装控制柜内，完成内部接线，上下两边各安装一条汇线槽，做好标签；(如蓄电池电源电压正负，通讯正负)整理好控制柜内线路，井口通讯控制柜应可靠接地;(2)通信控制柜使用抱箍安装至太阳能板下方用支架隔离与地面接触，将井口设备信号线和供电线通过地埋方式接入控制柜内；(3)通信控制柜安装于太阳能板下方，用支架隔离与地面IoCM以上处便于防潮防腐及后期维护操作，电源线缆及信号线缆由通信杆中心部出入(必要时加装线缆保护套)；3.7.3摄像机的安装：摄像机距通信杆顶部0.4m安装固定，同时保证摄像机不要逆光，与所监测的气井采集树保持45°水平夹角，正对井树阀门手轮方向及能够观察井场全部画面的位置。摄像机自带信号电缆与外接电缆之间用气烙铁焊接连接，然后用绝缘防水胶带将每组电缆接头包好，确保绝缘防水完好，并穿上黑色塑料软管作为电缆保护管。在摄像机安装后，必须做牢固测试，检查安装的是否牢固，并做好电缆标记。3.7.4太阳能板的安装：(1)屏蔽电缆(线)屏蔽层的接地应符合规不要把太阳能电池组件安装在有树木、建筑物等遮光处。不要靠近明火，或易燃物旁边。装配结构应能适应环境要求，请选择合适的材料和防腐蚀处理。要用可靠的方法来安装组件，组件若从高空跌落，会导致损毁或干扰人财安全。组件不可拆解，弯曲或用硬物撞击组件,避免对组件进行踩踏等动作。(2)太阳能板中心距离顶部1m,太阳能板用三角支架固定地面上，太阳能板上仰45°,面向正南方，进行防盗加固。(3)电池板组件有一对互插的防水插头，进行串联的电气连接时，前一个组件的"+”极插头要连接下一个组件的"-”极插头。输出电路要正确的连接到设备上。不可以短接正负极。确保接头与绝缘接头之间没有缝隙，若有缝隙会导致产生火花或电冲击。(4)经常检查吊装结构是否松脱，若有必要，重新拧紧各零件。检查各线材，地线及插头的连接状。(5)经常用软布擦拭组件表面。若确实要更换(一般20年内不需)组件，必须选用相同类型相同型号。不可以用手触摸线缆或接头活动的部分，如确实需要，要使用适当的安全设备"(绝缘工具或手套等)；(6)在组件时请用不透明的物体或材料遮盖住组件的前表面，因为组件在阳光的照射下会产生高压，很危险。品质保证QUaIityASSUranCePV组件的质保期为20年。10年内功率衰减不超过10%,20年内功率衰减不超过20机一般组件实际使用寿命超过了25年。(7)电池组件的输出正负极在连接到控制器前必须采取措施避免短接；(8)太阳能电池组件与支架连接时要牢固可靠；(9)电池组件的朝向要朝正南，以指南针指向为准；(IO)太阳能组件的输出线应避免裸露，并用扎带扎牢。3.7.5蓄电池的安装：(1)蓄电池放置控制箱内时要轻拿轻放，防止砸坏控制箱；(2)蓄电池之间的连线必须用螺栓压在蓄电池的连接线柱上并用垫片以增强导电性;(3)输出线连接在蓄电池后在任何情况下禁止短路，避免损坏蓄电池；(4)蓄电池的输出线与控制器连接时必须通过PVC穿线管(5)上述完成后，检查控制器端的连接线，防止短路，安装透气管后，回填土方并夯实。3.8集气站建设3.8.1组网介绍如下图(一)所示，整个都基于IP网络，采用开放，分层的网络体系构架，分为监控接入层，媒体交换层，控制管理层和视频应用层，使得媒体交换与控制相分离，保证了系统构架的可扩展性和稳定性，非常适合大规模网络监控系统应用。EC编码器/ECR编码寿（帝存储）：MPEG2、MPEG4H.264、MJPEG图（一）实际组网图如下:图。根据组网规模和实际应用需求，本系统支持多种不同的组网应用方案，主要有下几种,(1)组播方案（包括混播）。C2)单播，单级，单域方案（位置集中,管理集中）。(3)单播，多级，单域方窠（位置分散,管理集中）。(4)单播，多级，多域方案（位置分散,管理分散）。(5)跨广域网，多级，单域（位置分散,但要求管理集中）。(6)跨广域网，多级，多域（位置分散,管理分散）。3.8.2系统介绍视频监控系统，根据系统各部分功能的不同我们将整个安防监控系统划分为七层一一表现层、控制层、处理层、传输层、执行层、支撑层、采集层。当然,由于设备集成化越来越高，对于部分系统而言，某些设备可能会同时以多个层的身份存在于系统中。（1）表现层：表现城是我们最直观感受到的，它展现了整个安防监控系统的品质。如监控电视墙、监视器、高音报警喇叭等等都属于这一层。（2）控制层：控制层是整个安防监控系统的核心，它是系统科技水平的最明确体现。通常我们的控制方式有两种一一模拟控制和数字控制。模拟控制是早期的控制方式，其控制台通常由控制器或者模拟控制矩阵构成，适用于小型局部安防监控系统，这种控制方式成本较低，故障率较小。但对于中大型安防监控系统而言，这种方式就显得操作复杂且无任何价格优势了，这时我们更为明智的选择应该是数字控制。数字控制是将工控计算机作为监控系统的控制核心，它将复杂的模拟控制操作变为简单的鼠标点击操作，将巨大的模拟控制器堆迭缩小为一个工控计算机，将复杂而数量庞大的控制电缆变为一根串行电话线。它将中远程监控变为事实、为Internet远程监控提供可能。但数字控制也不是那么十全十美，控制主机的价格十分昂贵、模块浪费的情况、系统可能出现全线崩溃的危机、控制较为滞后等等问题仍然存在。（3）处理层：处理层或许该称为音视频处理层，它将有传输层送过来的音视频信号加以分配、放大、分割等等处理，有机的将表现层与控制层加以连接。音视频分配器、音视频放大器、视频分割器、音视频切换器等等设备都属于这一层。（4）传输层：传输层相当于安防监控系统的血脉。在小型安防监控系统中，我们最常见的传输层设备是视频线、音频线，对于中远程监控系统而言，我们常使用的是射频线、微波，对于远程监控而言，我们通常使用Internet这一廉价载体。值得一提的是，新出现的传输层介质一一网线/光纤。大多数人在数字安防监控上存在一个误区，他们认为控制层使用的数字控制的安防监控系统就是数字安防监控系统了，其实不然。信号从采集层出来时,就已经调制成数字信号了，数字信号在目前已趋成熟的网络上跑，理论上是无衰减的，这就保证远程监控图像的无损失显示，这是模拟传输无法比拟的。当然，高性能的回报也需要高成本的投入，这是纯数字安防监控系统无法普及最重要的原因之一。（5）执行层：执行层是我们控制指令的命令对象，在某些时候，它和我们后面所说的支撑诚、采集层不太好截然分开，我们认为受控对象即为执行层设备。比如：云台、镜头、解码器、球等等。（6）支撑层：顾名思义，支撑层是用于后端设备的支撑，保护和支撑采集层、执行层设备。它包括支架、防护罩等等辅助设备。（7）采集层：采集层是整个安防监控系统品质好坏的关键因素，也是系统成本开销最大的地方。它包括镜头、摄像机、报警传感器等。3.8.3视频监控系统的组成视频监控系统有三部分组成：即后端设备，前端设备，传输设备。（1）后端设备：监控电脑，视频采集卡，监控软件，还要根据储存要求有足够的硬盘容量（2）前端设备：云台控制解码器，红外防爆摄像机，半球式防爆摄像机，全球式防爆摄像机，枪式防爆摄像机，摄像机支架，防爆护罩。（3）传输设备：4G模块、网桥、中继等。3.8.4设备介绍（D摄像机：摄像机种类繁多，其工作的基本原理都是一样的，把光学图像信号转变为电信号，以便于储存或者传输。当我们拍摄一个物体时，次物体上的反射的光被摄像机镜头收集，使其聚焦在摄像器件的受光面上，在通过摄像器件把光转为电能，即得到视频信号，光电信号很微弱，需要通过预放电路进行放大，在经过各种电路进行处理和调整，最终得到的标准信号可以送到录像机等记录媒介上记录下来，或通过传播系统传播，或送到监视器上显示出来。(2)视频服务器：视频服务器是第视频信号和音频信号进行压缩，储存及处理的专用嵌入式设备，它在远程监控及视频等方面都有广泛应用，视频服务器采用MPEG4或MPEG2等压缩格式，在符合技术指标的情况下对视频数据和音频数据进行压缩编码，以满足储存和传输的要求。(3)硬盘录像机：是一套进行图像存储处理的计算机系统，具有对图像/语音进行长时间录像、录音、远程监视和控制的功能。硬盘录像机(DVR)的基本功能是将模拟的音视频信号转变为MPEG数字信号存储在硬盘(HDD)上，并提供与录制、播放和管理节目相对应的功能3.8.5井场设备安装的功能实现：中石化采气二厂集中处理站对边远井场实现远程喊话、实时视频监控传输功能及视频录像保存功能。(1)实现视频录像本地存储，并提供视频远传功能。(2)视频监控系统平台可以点播查看各路视频的历史数据。(3)工作人员也可通过视频监控系统平台对摄像头的云台拉伸或旋转操作，实现各监控点的全方位监控。(4)实现集中处理站对井场远传喊话、警告功能。3.9、井场围栏建设I井场围栏制作标准；围栏采用钢制网状绿色塑浸铁丝，围栏网眼(IoCMXIOCM)使用丝径为4mm的优质低碳钢丝，围栏大门采用单开(宽1.5米X1.5米)，角柱、立柱采用方形低碳钢管(长0.05米X宽0.05米X高1.9米),钢管内部采用镀锌防腐处理，钢管厚度达到2.Omm以上，顶端进行焊封或加盖防雨帽。防腐采用注塑处理，包塑厚度达到LOmm以上，浸塑防腐要求：防腐蚀性能良好、抗高温日晒、具有较强的抗冲击力。浸塑表明均匀光滑、无开裂、无起泡现象。外观要求：围栏网孔均匀，网面平整、焊点牢固、整体匀称美观；为防止新建网围栏丢失，要求网围栏固定钢柱上喷涂"华北油气分公司采气二厂”标识。防翻越围栏单体尺寸1.5mX(1.5+0.3)m,斜网长300mm,与竖直方向夹角为30°,安装两片即3米边；防翻越围栏单体尺寸2.0m×(1.5+0.3)m,斜网长300mm,与竖直方向夹角为30°,安装两片即4米边井场围栏施工标准：(I)直井/水平井井口围栏规格(长X宽X高)：4X3X1.8m,井场大小(长X宽)：4X3m,围栏大门正对采气树，大门尺寸1.0XLOm对开加锁；围栏单体与立柱采用防盗螺栓连接，围栏上沿必须高度一致，横平竖直，垂直偏差小于1cm,安装牢固不摇摆。角柱及立柱安装要求：使用C20素混凝土现浇固化，角柱固化标准为深度0.5米X长0.3米X宽0.3米，水泥基础露出地面5cm,平面光滑，棱线平直。(2)井口警戒标示井口围栏大门上固定警示标志牌，内容为井号、报险电话、严禁烟火、未经许可，不得入内、必须穿工服等，语言用蒙汉双语。警示牌规格：80×60cm,底色为白色，字体为红色。固定方式采用防盗螺丝固定。警示牌顶部距离围栏斜网底部0.5m及明显位置；四、4G流量分析:视频存储容量计算视频编码方式分辨率视频码率<Kbps)每小时容量(G)每日容*(G)天数路数视频总容量(G)ClF352*2885120.225.27115.27Dl704*57620480.8821.091121.09720P/960P1280*720/1280*96040961.7642.191142.191080P1920*108081923.528438118438实时预览立I计算视频编码方式分辨率预设视频码率<Kbps)每小时容(G)每日容ft(G)天数路数视频总容(G)ClF352*28850()().215.15115.15Dl704*576IO(X)().4310.31110.3VGA640*48015000.6415.451115.45720P/960P1280*720/1280*96020000.8620.61120.61080P1920*1080301.2930.91130.9(1)视频流量计算：建议采用720P编码方式，一路一天需要42.19G,设计采用，32路，48T硬盘可以计算出一天32路储存容量为L3T(42.19*32/1024),48T硬盘录像机可以储存录像36天(48T/1.3T)0(2)流量计算：建议采用720P编码方式，每天流量为21G,4G流量卡每天流量不少于25G；4.1、4G流量运营成本分析：(1)运营商首选中国电信作为4G信号传输通道，按照中国电信物联网业务资费方案(试行)办法(以下简称试行办法)现有资费，每口边远井按照每天保守估计15GB计算，每月至少450GB的流量使用，按照试行办法包月流量500GB使用量，每月运营费用至少4500元(见附件)，500GB/月价格4500元，每年运营费用井次/54000元：(2)中国移动网络运营商目前针对边远井100%影音传输所需流量按照每天20GB流量使用计算，每月使用流量600GB,经与移动运营商沟通相关资费标准，600GB/月价格3900元，每年运营费用井次/46800元：(3)因信号覆盖及信号传输质量原因，中国联通不再方案中考虑;五、材料一览明细:1、4G#场：(预计83座井场)序号材料型号单位数量单价(%)品牌厂家备注1摄像球机DS-2DX6320IW-A台837150海康威视杭州海康24G模块H8922-4G-RouterV305-36v5-RJ45ct件831820宏电深圳宏电3SD卡防水音箱CS830U台83410博朗杭州东胜电子4胶体蓄电池12V-200H块1862650奥冠河北奥冠每座井场2块太阳能充电控制器CKL-O8-2.2台83819伏科青岛伏科太阳能5单晶硅太阳能板200D-36V34.4V块1861350新润泽德州新润泽每座井场2块200W6通讯杆6米/DN80根10750订制7防水机箱ZBDK2只93700北京众博达8地埋箱2OOAH只18685北京众博达每座井场2块含透气管9太阳能板支架200W什83750订制落地支架IO辅材含线缆、抱箍、防水胶带、防水胶泥、螺栓螺母等套933502、网桥井场：（预计10座井场）序号材料型号单位数量单价（元）品牌厂家备注1无线网桥LP5800N-E-27D台104550创想深圳创想2摄像球机DS-2DX6320IW-A台107150海康威视杭州海康34G模块H8922-4G-RouterV305-36v5-RJ45ct件1。1820宏电深圳宏电4SD卡防水音箱CS830U台10410博朗杭州东胜电子5胶体蓄电池12V-200AH块202650奥冠河北奥冠每座井场2块6太阳能充电控制器CKL-08-2.2台10819伏科青岛伏科太阳能7单晶硅太阳能板200D-36V34.4V块201350新润泽德州新润泽每座井场2块200W8通讯杆6米/DN80根10750订制9防水机箱ZBDK2只10700北京众博达10地埋箱200AI1只2085北京众博达含透气管11太阳能板支架200W件10750订制落地支架12辅材含线缆、抱箍、防水胶带、防水胶泥、螺栓螺母等套10350说明：因4G信号无法覆盖所有井场，暂定10座井场，采用无线网桥传输膨音信号;3、网桥中继（预计10座）序号材料型号单位数量单价（元）品牌厂家备注（成本价）1无线网桥（中继）LP5800N-E-27D台104550创想深圳创想24G模块H8922-4G-RouterV305-36v5-RJ45ct件101820宏电深圳宏电4胶体蓄电池12V-200AH块202650奥冠河北奥冠太阳能充电控制器CKL-08-2.2台10819伏科青岛伏科太阳能5单晶硅太阳能板200D-36V34.4V块201350新润泽德州新润泽200W两块6通讯杆7米/DN120根101150订制顶端安装球机、及2块太阳能板7防水机箱ZBDK2只10700北京众博达8地埋箱200AH只2085北京众博达含透气管9太阳能板支架200W件20550订制架设于通信杆上端10辅材含线缆、抱箍、防水胶带、防水胶泥、螺栓螺母等套103504、集气站内设备:序号材料型号单位数量单价（元）品牌厂家备注1硬盘录像机DS-8632N-K8台43900海康威视杭州海康2存储硬盘6T件322080希捷美国希捷3VPN路由器Cisco2911-SEC/K9台111440思科美国思科424口千兆网络交换机SMB-S5024PV2-ET4SFP+24台13250H3C美国惠普5服务器戴尔740台125000戴尔美国戴尔6网络通讯控制柜1000*800*2000件I46507辅材.含信号供电线缆，胶带、等相关材料；套1IWO5、施工报价部分（单位：井场/个）：序号施工名称单位工作量单价（元）合计备注1现场勘查人/天2人/天300元/天6002动土作业人/天4人/2天300元/天2400不含车辆3设备安装人/天3人/1天450元/天1350不含车辆1设备调试人/天2人。天600元/天2400不含车辆5井场标准化米14米210元/米29403m*4m围栏6车辆台次天1台次/6天600元/天3600含保险费7利润井场/个2000利润8税11%增值税1329.9建筑安装类9共计井场个16619.96、中心处理站安装调试:序号施工名称单位工作量单价（元）合计备注站内安装人庆2人/5天1500元/天150002站内调试人/天2人/5天1500元/天150003军辆台次/天1台次/10天600元/天60004税11%增值税39605合计399607、项目总费用明细:序号报价内容数量单位合计价格（元）备注14G单井材料费83套1773727暂定4G信号覆盖83座井场2网桥单井材料费10套254690暂定10座网桥井场3中继材料费10套186590暂定10座中继基站4中心处理站内材料费1套1276005单井、网桥、中继施工费93座15456506中心处理站安装调试费1座399607总价合计3928217含r增值税六、HSE应急预案6.1应急组织机构组长：罗俊组员：王莹伟、张洁、单俊单井安装1）进入井区必须佩带井区出入证和安全施工证：2）安装单井时必须确认井号、变送器安装表头必须朝手轮方向。3）施工现场运电杆时，应有专人指挥。小车搬运，必须绑扎牢固，防止滚动。人抬时，前后要响应，协调一致，电杆不得离地过高，防止一侧受力扭伤。4）人工立电杆时，应有专人指挥。立杆前检查工具是否牢固可靠。地锚钎子要牢固可靠，溜绳各方向吃力应均匀。操作时，互相配合，听从指挥，用力均衡。5）存在交叉作业时必须有1人负责沟通，可以实施轮流作业，降低危险系数；6）接线规程和布线必须保证电线杆下冗余1米以防维修时使用；7）拆装或者更换压力变送器时泄压必须站在侧位，缓慢进行；当无法卸除压力时必须关闭对应的手轮后泄压，不得蛮干：8）登杆前，应检查杆根是否夯实牢固，杆身是否有腐朽损裂。9）登杆操作脚扣应与杆径相适应。使用脚扣，钩子应向上。安全带应栓于安全可靠处，扣环扣牢，不准拴于设备支架或摄像头上。工具，材料应用绳索传递，禁止上、下抛扔。10）登杆组装设备支架和摄像头支架时，活板子开口要合适,不得用力过猛。11）杆上作业时，禁止上下投掷工具。工具应放在工具袋内，上下传递料具的小绳应牢固可靠。递完料具后，要离开电杆3m以外。12）大雨、大雪及六级以上强风天，禁止登杆作业。13）穿越道路及施工区域地面的电线路应埋设在地下，并作标记；在埋设前应先穿入管子或采取其它防护措施，以防被辗压受损，发生意外。14）线缆不能盘绕在避雷或摄像头支架等金属构件上，以防绝缘层破裂后漏电。15）断电作业时，必须先用电笔检查是否有电，方可进行工作，凡是安装设备或修理设备完毕时，在送电前进行严格检查，方可送电。16）在一般情况下不许带电作业，必须带电作业时，要做好可靠的安全保护措施，有2人进行（1人操作1人监护）。17）雷雨天禁止高空作业，雨天室外作业必须停电，并尽量保持工具干燥。18）高空作业坚持"四不上”：根基不牢不上，安全用具不可靠不上，没有监护不上，线路识别不明不上。19）带电工作时，禁止切割任何使用中的线缆。20）工作前必须检查工具是否良好，并要合理使用工具，工作前需首先检查现场的安全情况，保证安全作业。21）设备检修时不得私自改变线路，安装必须按图纸施工。22）通电之前再由另1人认真检查1遍，保证无误后方可上电，经现场观看和测试无误后再电话联系集气站内确认通讯正常和数据准确后方可离开；23）安装完毕后井场不得乱扔垃圾，将安装产生的各类垃圾打扫干净，放置车厢内迅速离开井场；6.2应急范围（1）各种意外事故伤害，包括火灾、交通伤害、机械伤害等。（2）急性中毒，包括饮食、饮水、硫化氢中毒等。（3）自然灾害，包括沙尘暴、雷雨大风等。（4）突发性疾病，包括心脑血管病、急腹症等。6.3发生机械损伤的现场应急处置措施（1）发生机械损伤，应进行简单抱扎，根据受伤情况，迅速送往医院进行治疗。（2）如遇严重出血或胸部开放性损伤，应尽快止血或封闭胸部伤口。（3）运送骨折伤员，必须用夹板固定伤部，脊柱骨折须卧硬板床。（4）如动脉出血，要上止血带，每隔一小时放松一次，每次12分钟，转运途中保持呼吸道畅通。（5）送医院进行抗休克抗窒息治疗，预防感染，纠正电解质代谢失调，注射破伤风抗毒素6.4途中交通事故的应急处置措施(1)车辆在上井施工途中，发生伤害及事故时，应立即与就近的医疗机构联系，集中全力进行伤者的抢救。(2)采取有效措施，防止事故升级(例如：保护现场用明显的标志)。(3)尽快与应急小组取得联系，简要说明事故发生的时间、地点、伤者的情况。6.5安装事故应急处置措施(1)严重创伤出血伤员的现场救治创伤性出血现场急救是根据现场现实条件及时地、正确地采取暂时性地止血,清洁包扎，固定和运送等方面措施。(2)止血A,压迫止血法:先抬高伤肢，然后用消毒纱布或棉垫覆盖在伤口表面，在现场可用清洁的手帕、毛巾或其他棉织品代替，再用绷带或布条加压包扎止血。B,指压动脉止血法:按出血部位分别采用指压面动脉、颈总动脉、锁骨下动脉、股动脉、腔前后动脉止血法。该方法简便、迅速有效，但不持久。C、弹性止血带止血法：当肢体动脉创伤出血时，-般的止血包扎达不到理想的止血效果而采用之。当严重创伤骨折时，常伴有动脉出血，伤情紧急，这时，就先抬高肢体，使静脉血充分回流，然后在创伤部位的近心端放上弹性止血带，在止血带与皮肤间垫上消毒纱布棉垫，以免扎紧止血带时损伤局部皮肤。止血带必须扎紧，要加压扎紧到切实将该处动脉压闭。同时记录上止血带的具体时间，争取在上止血带后2小时以内尽快将伤员转送到医院救治，若途中时间过长，则应暂时松开止血带数分钟，同时观察伤口出血情况。若伤口出血己停止，可暂勿再扎止血带;若伤口仍继续出血，则再重新扎紧止血带加压止血，但要注意过长时间地使用止血带，肢体会因严重缺血而坏死。(3)包扎、固定创伤处用消毒的敷料或清洁的医用纱布覆盖，再用绷带或布条包扎，既可以保护创口预防感染，又可减少出血帮助止血。在肢体骨折时，又可借助绷带包扎夹板来固定受伤部位上下二个关节，减少损伤，减少疼痛，预防休克。(4)搬运经现场止血、包扎、固定后的伤员，应尽快正确地搬运转送医院抢救。不正确的搬运，可导致继发性的创伤，加重病痛，甚至威胁生命。A、在肢体受伤后局部出现疼痛、肿胀、功能障碍，畸形变化，就提示有骨折存在。宜在止血包扎固定后再搬运，防止骨折断端可因搬运震动而移位，加重疼痛，再继发损伤附近的血管神经，使创伤加重。B、在搬运严重创伤伴有大出血或己休克的伤员时，要平卧运送伤员，头部可放置冰袋或戴冰帽，路途中要尽量避免震荡。&在搬运高处坠落伤员时，若怀疑有脊椎受伤可能的，一定要使伤员平卧在硬板上搬运，切忌只抬伤员的两肩与两腿或单肩背运伤员。因为这样会使伤员的躯干过分屈曲或者过分伸展，致使己受伤了的脊惟移位，甚至断裂将造成截瘫,导致死亡6.6作业现场火灾应急处置措施(1)如果作业时发生火灾，按照逃生路线图疏散施工人员，根据情况采取相应措施，切断气源，采用应急器材进行扑救。若现场应急小组不能灭火，迅速发出报警信号，同时将施工车辆及设备撤离到安全地带，让开道路及施工场地,配合消防队灭火。(2)如果有人烧伤，应立即将其救离火源，烧伤者本人应立即脱掉着火衣服或就地打滚灭火。对已烧伤者，可浸沐在冷水中，以减轻损害和疼痛，然后用消毒敷料或清洁衣服简单包扎，以防感染。再将伤者送往医院。6.7井口天然气泄漏急处置措施(1)截断阀进、出口连接处管线、截断阀自身出现漏气，立即关闭套管阀门。(2)切断现场各种火源。(3)疏散其余人员和车辆，按照逃生示意图有序撤离。(4)若泄漏严重，难以控制，应立即向有关领导汇报。6.8人身伤害应急处置措施1.现场抢救(D检查
