钢板桩施工方案（京哈9标）8.22 - 改.docx

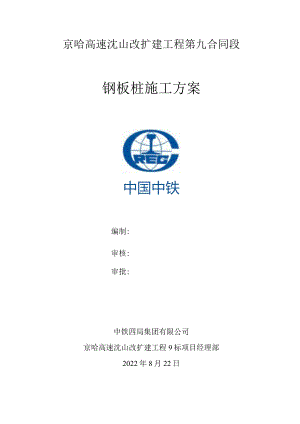

京哈高速沈山改扩建工程第九合同段钢板桩施工方案中国中铁编制:审核:审批:中铁四局集团有限公司京哈高速沈山改扩建工程9标项目经理部2022年8月22日目录IT编制依据11.2目12.1工程简介12.3桥头路基边坡设计情况24.总体施工部署135.钢板桩施工方案135.2施工准备135.3力I15.4既有桥涵、通道锥坡及八字墙结构拆除185.5新建桥涵、桥台施工185.7钢板桩拔除215.9钢板桩施工主要技术要求257.1安全保障措施257.3文明施工保障措施288.1成立应急救援小组288.2建立路政、交警、工程养护部、项目部等部门的联动机制29区3紧急情况处理措施301.编制说明1.1编制依据(1)辽宁省高速公路临时占道施工封闭标准辽宁省公安厅交通安全管理局(2019年版)；(2)辽宁省高速公路施工安全标准化指南辽宁省交通建设管理有限责任公司(2018年2月)；(3)道路交通标志和标线第4部分：作业区GB5768.4-2017:(4)公路工程施工安全技术规范JTGF90-2015；(5)高速公路改扩建交通组织设计规范JGJ/T3392-2022：(6)建筑施工安全技术统一规范GB50870-2013；(7)建设工程施工现场消防安全技术规范GB50720-2011:(8)相关国家及行业标准和有关规定。1.2编制目的(1)保证拼宽桥涵钢板桩围护施工过程的生产安全；(2)指导钢板桩围护的正确施工；(3)保证基底开挖的防水要求。(4)因地制宜，科学组织施工，提高生产效率，在保障安全的前提下，加快施工进度，提高围护质量。2.1工程简介本项目为京哈高速公路绥中至盘锦段扩容项目，起自葫芦岛市绥中县九门口隧道(冀辽界)K0+185.120(ZK0+193.967)处，新建复线至前所枢纽互通式立交，后利用既有GI京哈高速公路改扩建成为整体十车道，经绥中县、兴城市、葫芦岛市、锦州市、凌海市，止于盘锦市盘锦枢纽互通式立交K532+380,路线全长约238.031公里，其中九门口复线段长约15.951公里,采用新建六车道高速公路标准，设计速度100公里/小时，路基宽度33.5米；原路改扩建段长约222.080公里，采用整体式十车道标准扩建，设计速度120公里/小时，路基宽度55.0米。图2.1-1项目平面位置图2.2本标段概况京哈高速公路改扩建工程第九标段位于辽宁省盘锦市，起点桩号为K504+600,终点桩号为K532+380,全长27.78km,主要施工内容为：路基、路面、桥涵、交通安全设施、绿化等。本标段起止里程tK504÷600K532÷38O全长827.78km图2.2-1标段范围示意图2.3桥头路基边坡设计情况本标段桥涵、通道结构物新建、桥台边坡防护需要打设钢板桩防护的特、大、中桥共11座、小桥24座，通道桥13座、盘锦枢纽立交桥8座、涵洞7座。1、特、大、中、小桥、盘锦枢纽立交桥新建桥台施工时，应先沿着桥台锥坡到路基方向打设钢板桩防护，以保证既有边坡稳定。见表2.37、表2.3-2、表2.3-3ft表2.3-1特、大、中桥里程情况表序号结构物名里程长度(m)备注1K5O4+69E.971光辉中桥K504+673.971K504+719.97146桥台边坡2K506+895.055锦盘河大桥K506+781.555'K507+008.555227桥台边坡3K508+842.439刘三村中桥K508+814.939K508+869.93955桥台边坡4K512+021.499垛场队一号中桥K511+993.499vK512+049.49956桥台边坡5K513+763.491半拉岗子中桥K513+711.99K513+814.991103桥台边坡6K515+685.634垛场队二号中桥K515+651.634K515+719.63468桥台边坡7K516+626.256月牙河中桥K516+574.756'K516+677.756103桥台边坡8K520+793.903四干渠中桥K520+758.403K520+829.40371桥台边坡9K524+676.025西沙河大桥K524+482.525K524+869525387桥台边坡10K525+253.932湾北中桥K525+226.432'K525+281.43255桥台边坡11K528+860.232绕阳河特大桥K528+031.432K529+689.0321657桥台边坡表2.3-2小桥里程情况表序号结构物名具体里程长度(m)备注1K509+305.458小桥K509+286.958'K509+32395837桥台边坡2K510+636.001小桥K510+628.00K510+644.00116桥台边坡3K511+149.503小桥K511+141.503'K511+157.50316桥台边坡4K511+619.533小桥K511+607.533K511+631.53324桥台边坡5K512+286.540小桥K512+279.040'K512+29404015桥台边坡6K513+161.595小桥K513+154.095K513+169.09515桥台边坡7K514+418.648小桥K514+410.648"K514+426.64816桥台边坡8K514+870.586小桥K514+861.586'K514+879.58618桥台边坡9K516+105.713小桥K516+097.713'K516+113.71316桥台边坡10K517+068.775小桥K517+060.275'K517+07727517桥台边坡11K517+326.805小桥K517+318.305'K517+335.30517桥台边坡12K517+641.861小桥K517+633.36K517+650.36117桥台边坡13K517+905.757小桥K517+897.257'K517+914.25717桥台边坡14K518+207.784小桥K518+198.784"K518+216.78418桥台边坡15K518+783.796小桥K518+765.296'K518+80229637桥台边坡16K519+320.343小桥K519+312.343'K519+328.34316桥台边坡17K519+722.884小桥K519+714.384K519+731.38417桥台边坡18K520+312.845小桥K520+305.845"K520+31984514桥台边坡19K521+467.893小桥K521+459.893'K521+475.89316桥台边坡20K522+851.930小桥K522+840.430"K522+86343023桥台边坡21K523+831.978小桥K523+813.478"K523+850.47837桥台边坡22K527+474.332小桥K527+470.332K527+478.3328桥台边坡23K530+723.869小桥K529+954.233"K529+9622338桥台边坡24K530+723.869小桥K530+708.369'K530+739.36931桥台边坡表2.3-3盘锦枢纽立交桥里程情况表序号结构物名具体里程长度(m)备注1盘锦枢纽互通式立交K530+158.342K530+128.342'K530+188.34260桥台边坡2盘锦立交1号中桥K530+363.334K530+334.834'K530+39L83457桥台边坡3盘锦立交2号中桥K530+903.263K530+874.763K530+931.76357桥台边坡4盘锦立交3号中桥K531+477.281K531+449.78K531+504.78155桥台边坡5C匝道桥CK0+564.000CK0+520.5"CKO+607.587桥台边坡6中盘线公公分离式立交K505+713.057K505÷677.557K505+748.55771桥台边坡7东石线公公分离式立交K507+570.699K507+536.699'K507+604.69968桥台边坡8半拉岗子公铁分离式立交K518+609.806K518+581.806K518+63780656桥台边坡2、新建涵洞、通道两侧八字墙需要先在旧涵、旧通道八字墙、一字墙沿路基边坡打设钢板桩防护，才能拆除既有八字墙、一字墙，以保证路基边坡稳定。见表2.3-4、表2.3-5。表2.3-4通道桥里程情况表序号结构物名具体里程长度(三)备注1K505+027.053通道桥K504+008.553"K504+045.55337桥台边坡2K506+137.092通道桥K506+129.092'K506+145.09216桥台边坡3K5O8+134.133通道桥K508+125.633"K508+M263317桥台边坡4K508+596.166通道桥K508+587.666'K508+604.66617桥台边坡5K510+056.495通道桥K510+047.495"K510+06549518桥台边坡6K515+371.675通道桥K515+353.175"K515+390.17537桥台边坡7K521+871.974通道桥K521+860.474K521+883.47423桥台边坡8K523+411.585通道桥K523+403.085'K523+420.08517桥台边坡9K525+791.987通道桥K525+784.987*525+798.98714桥台边坡10K527+048.003通道桥K527+033.503K527+062.50329桥台边坡11K527+610.013通道桥K527+618.013K527+602.01316桥台边坡12K532+026.904通道桥K532+010154K532+043.65433.5桥台边坡13BK0+316.280通道桥BK0+29+9.954'BK0+33260632.652桥台边坡表2.3-5涵洞里程情况表序号结构物名具体里程长度<m)备注1K504+632.983盖板涵中心里程K504+632.98322.7八字墙及边坡2K504+786.142圆管涵中心里程K504+786.14226.98八字墙及边坡3K505+405.113盖板涵中心里程K505+405.11325.7八字墙及边坡4K506+550.052盖板涵中心里程K506+550.05220.6八字墙及边坡5K507+697.060盖板涵中心里程K507+697.06024.Il八字墙及边坡6K525+825.960盖板涵中心里程K525+825.96019八字墙及边坡7K526+542.427盖板涵中心里程K526+542.42719.5八字墙及边坡2.4钢板桩主要工程数量表2.4-1特、大、中桥拉森钢板桩工程数量表结构物名称位置台号项目规格(宽X高)(mm)单根长度(mm)数量(根)总长度(m)总重量(kg)K504+696.971光辉中桥r：M0拉森钢板桩600*180*13.4120002833627417.6右幅0拉森钢板桩600*180*13.4150003045036720左幅3拉森钢板桩600*180*13.4120002833627417.6右幅3拉森钢板材600*180*13.4120002833627417.6合计1141458118973K506+895.055锦盘河大桥左幅0拉森钢板桩600*180*13.4150003755545288右幅0拉森钢板桩600*180*13.4150003755545288左幅11拉森钢板桩600*180*13.4150003654044064存幅Il拉森钢板桩600*180*13.4150003654044064合计1462190178704K508÷842.439刘三村中桥左幅0拉森钢板把600*180*13.490002219816156.8右幅0拉森钢板桩600*180*13.490002219816156,8左幅3拉森钢板桩600*180*13.490002219816156.8存幅3拉森钢板桩600*180*13.490002219816156.8合计8879264627.2K512+021.499垛场队号中桥左幅0拉森钢板把600*180*13.490002219816156.8右幅0拉森钢板桩600*180*13.490002219816156.8左幅3拉森钢板桩600*180*13.490002219816156.8右幅3拉森钢板桩600*180*13.490002219816156.8合计8879264627.2K513+763.491半拉岗子中桥0拉森钢板班600*180*13.4150003755545288右幅0拉森饱板桩600*180*13.4150003735545288左幅6拉森钢板桩600*180*13.4150003958547736右幅6拉森钢板桩600*180*13.41500039247736合计1522280186048K515+685.634垛场队二号中桥0拉森钢板班600*180*13.490002219816156.8右幅0拉森钢板班600*180*13.490002219816156.8-f.i3拉森钢板桩600*180*13.4120002428823500a右幅3拉森钢板桩600*180*13.4120002428823500.8合计9297279315.2K516+626.256月牙河中桥0拉森钢板班600*180*13.490002219816156.8Vi-I,0拉森钢板桩600*180*13.4120002530024480;福6拉森钢板桩600*180*13.4900020180146886拉森钢板桩600*180*13.490002118915422.4合计8886770747,2K520+793.903四干渠中桥左幅0拉森钢板桩600*180*13.490002320716891.2Vi-I,0拉森钢板桩600*180*13.490002320716891.2;福4拉森钢板桩600*180*13.41200025300244804拉森钢板桩600*180*13.4120002631225459.2合计97102683721.6K524+676.025西沙河大桥左幅0拉森钢板桩600*180*13.4120002530024480右幅0拉森钢板桩600*180*13.4120002530024480;福19拉森钢板桩600*180*13.412000253002448019拉森钢板桩600*180*13.4120002530024480合计100120097920K525+253.932湾北中桥左幅O拉森钢板桩600*180*13.46000181088812.8右幅O拉森钢板桩600*180*13.46000181088812.8左幅3拉森钢板桩600*180*13.46000181088812.8/福3拉森钢板班600*180*13.46000181088812.8合计724323525L2K528+860.232绕阳河特大桥左幅O拉森钢板桩600*180*13.4180004275661689.6右幅O拉森钢板桩600*180*13.4180004581066096左幅55I拉森钢板桩600*180*13.415000406004896055拉森钢板班600*180*13.4180004581066096合计1722976242841.6盘锦枢纽U通式立交K530+158.342盘锦公公分岗式立交桥（主线上跨）-f.iO拉森钢板桩600*180*13.4180005293676377.6右幅O拉森钢板桩600*180*13.4180005293676377.6左幅4拉森钢板桩600*180*13.4180005293676377.61拉森钢板班600*180*13.4180005293676377.6合计2083744305510盘铺枢纽U通式立交K530+363.334盘锦立交1号中桥O拉森钢板桩600*180*13.4180003766654345.6仃端O拉森钢板桩600*180*13.4180003766654345.6左幅5拉森钢板桩600*180*13.4180003766654345.6右幅5拉森钢板桩600*180*13.4180003766654345.6合计1482664217382盘铺枢纽U通式立交K530+903.263盘锦立交2号中桥O拉森钢板桩600*180*13.4180004275661689.6仃端O拉森钢板桩600*180*13.4180004275661689.6左幅5拉森钢板桩600*180*13.4180004275661689.6右幅5拉森钢板桩600*180*13.4180004275661689.6合计1683024246758左幅O拉森钢板桩600*180*13.4150003755545288幅O拉森钢板桩600*180*13.4150003755545288K505+713.057中盘线公公分离式立交桥左幅6拉森钢板桩600*180*13.4150003755545288fl-l'.i6拉森钢板桩600*180*13.4150003755545288合计1482220181152K507+570.699东石线公公分离式立交桥0拉森钢板班600*180*13.4150003218039168右幅0拉森钢板班600*180*13.4150002943535496左幅3拉森钢板桩600*180*13.4150003045036720右幅3拉森钢板桩600*180*13.4150002842034272合计1191785145656K518+609.806半拉岗子公铁分离式立交桥0拉森钢板班600*180*13.4120003339632313.6右幅0拉森钢板班600*180*13.4120003339632313.6-f.i3拉森钢板桩600*180*13.4120003339632313.6右幅3拉森钢板桩600*180*13.4120003339632313.6合计1321584129254.4表2.4-2小桥、通道、涵洞钢板桩工程数量表结构物名称位置台号项目总重量(kg)K509+305.458小桥0-1号台左、右福钢板班56243.5K510+636.001小桥0-1号台左、右幅钢板桩61511K511+149.503小桥0号台左幅钢板桩12406.28玄幅钢板桩12406.281号台左幅钢板班12406.28右幅钢板班12406.28K511+619.533小桥0号口左幅钢板桩15401.13右幅钢板桩15401.133号台左幅钢板桩15401.13右幅钢板桩15401.13K512+286.540小桥0号台左幅钢板班12431.780号台右幅钢板桩12406.281号台左幅钢板桩12406.281号台右幅钢板班12406.28K513+16L595小桥0号台左幅钢扳桩14337.000号台右幅钢板桩14337.001号台左幅钢板桩14337,001号台右幅钢板桩14337.00K514+418.648小桥0号台左幅钢板班15547.680号台右幅钢扳桩15547.681号台左幅钢板桩15547.681号台右幅钢板桩15547*68K514+870.586小桥0号台左幅钢板桩1451L180号台右幅钢板桩14511.181号台左幅钢扳桩14511.181号台右幅钢板桩14511.18K516+105.713小桥0号台左幅钢板桩10877.000号台右幅钢板桩12406.281号台左魄钢板桩12406.281号台右幅钢板桩12406.28K517+068.775小桥桥台左、右幅钢板桩54306.40K517÷326.805小桥桥台左、右幅钢板桩51468.800K517+64L861小桥桥台左、右福钢板桩52811.100K517+905.757小桥桥台左'右噩钢板桩52811,100K518+207.784小桥桥台左F右幅钢板桩59404.000K518+783.796小桥桥台左、右福钢板桩76464.00K519+320.343小桥0#台左幅钢板桩12744.000#台右幅钢板桩12744.001#台左幅钢板桩12744.001#台右幅钢板桩12744.00K519+722.884小桥0#台左幅钢板桩14443.201#台左幅钢板班14443.200#台右幅钢扳桩14443.201#台右幅钢板桩14443.20K520+312.845小桥桥台钢板桩钢板桩51825.60K521+467.893小桥桥台钢板桩钢板桩51825.60K522+851.930小桥桥台钢板桩钢板班56073.600K523+831.978小桥桥台钢板桩钢扳桩29736.000K527+474.332小桥(10*)0#1#台0#左幅钢板桩15845.051#左幅钢板桩15845.050#右幅钢板桩15845.051#右幅钢板桩15845.05K530+723.869小桥0#桥台左、右幅钢扳桩26167.73#桥台左、右幅钢板桩26167.7K504+632.983盖板涵涵台涵台处钢板桩42480K504+786.142圆管涵涵台涵台处钢板桩31265.3K505+405.113盖板涵涵台涵台处钢板桩42055,2K506÷550.052盖板涵涵台涵自处钢板桩42055.2K507+697.060盖板涵涵台涵台处钢板桩42480K525+825.960盖板涵涵台涵台处钢板桩4141.80K526+542.427盖板涵涵台涵台处钢板桩4194.90K505+027.053通道桥Q-3号台左'右噩钢板桩52080.5K506+137.092通道桥0-1号台左F右幅钢板桩61290.1K508+134.133通道桥0-1号合左、右福钢板桩56184K508+596.166通道桥0-1号台左、右幅钢板桩74136.10K510+056.495通道桥0-1号台左、右福钢板桩61511.00K515+371.675通道桥0号台左幅钢板桩11682.000号台右幅钢板桩11682.003号台左幅钢板桩11682.OO3号台右幅钢板班11682.00K521+871.974(15°)通道桥0#台左幅钢扳桩14065.130#台右幅钢板桩14065.133#台左幅钢板桩14065.133#台右幅钢板桩14065.13K523+411.585(5°)通道桥台左、右幅钢板班57093.100K525+791.987(10°)通道桥台左、右幅钢扳桩55589.300K527+048.003(20°)通道桥台左、右福钢板桩64603.60K527+610,013(20°)通道桥台左、右帽钢板桩62793.90BK0+316.280通道桥桥台左、右幅钢板桩66268.83.组织机构项目部采用职能组织结构模式进行安全防护管理，项目经理、各领导班子、设"五部两室"即工程部、工经部、财务部、物机部、安质部、试验室、办公室：下设作业队及交通疏导组。作业队人员由各工区桥涵、通道施工作业班组专业人员组成，交通疏导组由经理部各部室管理人员组成。其中作业队组长为各工区生产副经理，副组长为各作业队带班负责人；交通疏导组组长为项目经理，副组长为领导班子成员。I作业队及交通疏导组I图4-1组织机构图4.总体施工部署4.1施工工期计划桥涵、通道施工计划开工日期：2022年9月1日；计划结束日期：2023年12月30日，工期485天（含冬休）。5.钢板桩施工方案5.1主要施工工艺流程钢板桩施工主要施工工艺流程如下图5.I-I0图5.1-1边坡防护施工流程图5.2施工准备（1）钢板桩施工方案已编制报驻地办监理、路政、交管等相关部门审批、备案,手续齐全。（2）材料准备;钢板桩的检验对钢板桩，一般有材质检验和外观检验，以便对不合要求的钢板桩进行矫正，以减少打桩过程中的困难。外观检验：包括表面缺陷、长度、宽度、厚度、高度、端部矩形比、平直度和锁口形状等项内容。检查中要注意：对打入钢板桩有影响的焊接件应予以割除；割孔、断面缺损的应予以补强；若钢板桩有严重锈蚀，应测量其实际断面厚度。对全部钢板桩进行外观检查。材质检验:对钢板桩母材的化学成分及机械性能进行全面试验。包括钢材的化学成分分析，构件的拉伸、弯曲试验，锁口强度试验和延伸率试验等项内容。每一种规格的钢板桩至少进行一个拉伸、弯曲试验。钢板桩吊运及堆放装卸钢板桩宜采用两点吊。吊运时，每次起吊的钢板桩根数不宜过多，并应注意保护锁口免受损伤。吊运方式有成捆起吊和单根起吊。成捆起吊通常采用钢索捆扎，而单根吊运常用专用的吊具。钢板桩堆放：钢板桩堆放的地点应整平并用压路机压实，四周做好排水措施，确保在钢板桩临时堆放时不会因自身重量或者雨水影响产生较大变形。堆放时应注堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便；钢板桩要按型号、规格、长度分别堆放，并在堆放处设置标牌说明；钢板桩应分层堆放，每层堆放数量一般不超过5根，各层间要垫枕木，垫木间距一般为34米，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2米。(3)项目经理部安质部、工程部已对进场管理人员、作业人员人身、施工安全教育培训、技术交底、安全交底培训。(4)钢板桩打桩机设备已报验合格，操作手有特种作业操作证且己培训。(5)进场便道已填筑，并压实检测满足承载机械设备进场要求。5.3钢板桩施工(1)测量根据设计图纸坐标放出的涵洞边线，先对原地面进行清表、整平、压实，并测出旧涵和路基边坡位置、旧桥锥坡与新建桥台位置。(2)钢板桩打设前对旧涵和路基边坡位置、旧桥锥坡与新建桥台位置边线确定,并采用钢板桩打桩机进行打设，沿线路既有涵台、台背护栏外50Cm位置开始搭设钢板桩，钢板桩采用拉森钢板桩（SP-U600*180*13.4）Q295bz（循环使用）。以保证既有边坡和基础稳定。特、大、中桥桥台钢板桩打设单根长度为18米/15米/12米/9米/6米等（具体长度根据边坡深度计算嵌入深度确定），宽度为涵洞边坡与路基段长度2m+2H、台背与路基段长度（H为涵洞高度或台背高度），钢板桩入土嵌固深度不小于单根长度的1/2。（3）打桩前，对钢板桩逐根检查，剔除连接锁口锈蚀、变形严重的钢板桩，不合格者待修整后才可使用。*力丈合<>头厚慕我甘阳*5t*i三.图5.3-1桥头路基钢板桩防护示意图图5.3-2钢板桩大样图图5.3-3涵洞台背与路基钢板桩防护示意图图5.3-4钢板桩大样图（4）打桩前，在钢板桩的锁口内涂油脂，以方便打入和拔出。（5）施打前，按照施打顺序做好标记，并用直径不小于2cm的三根麻绳拴在钢板桩的下部。施打时振动锤液压钳夹住钢板桩后均速提起，为了确保提起后的钢板桩不发生晃动，应配3名工人从拼宽高速的三个方向牵引钢板桩。钢板桩入土后拆除麻绳，振动锤将拉森板打入到设计高程后再依次进行其余钢板桩施工。（6）在插打过程中随时测量监控每块桩的斜度不超过2%,当偏斜过大不能用拉齐方法调正时，拔起重打。（7）钢板桩打入完成后，应采用水泥砂浆灌缝封闭钢板桩周边裂缝，以防雨水流入冲刷影响原桥涵台背和路基稳定。图5.3-5砂浆填塞缝隙（8）钢板桩按要求打设完成后，应布置沉降观测点，钢板桩沿线路前、中、后各一点，采用反光贴布置，测量组每口监测1次，并做好记录，数据变化较大时，应及时上报。（9）施工中应根据具体情况变化施打顺序，采用一种或多种施打顺序，逐步将板桩打至设计标高。当出现未到设计标高但施打困难时应立即停锤，查明原因并处理后再行施工。(Io)钢板桩打设公差标准项目允许公差板桩轴线偏差土IoCm桩顶标高土IOCm板桩垂直度土2%。5.4既有桥涵、通道锥坡及八字墙结构拆除钢板桩施工完成后，采用人工配合机械拆除既有桥涵、通道洞口附属结构，新旧涵、通道接触面采用人工凿毛，冲洗干净后方可进行桥涵、通道接长施工。1、浆砌片石拆除(1)桥涵、通道洞口附属浆砌片石拆除采用人工配合机械拆除，先采用挖掘机轻轻扒动边坡浆砌，以钢板桩防护区域内为界，其他桥涵过渡段边坡不得扰动。(2)若遇到石块坚硬或者挖机无法挖取的时候，应采用破碎机进行破碎，然后挖机配合清理。(3)清理下来的片
