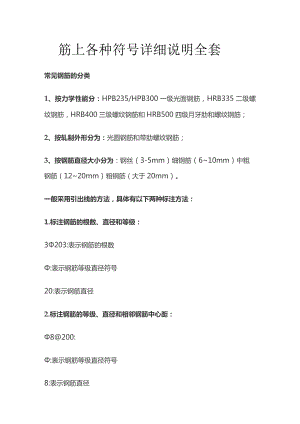

筋上各种符号详细说明全套常见钢筋的分类1、按力学性能分：HPB235/HPB300一级光面钢筋，HRB335二级螺纹钢筋，HRB400三级螺纹钢筋和HRB500四级月牙肋和螺纹钢筋；2、按轧制外形分为：光圆钢筋和带肋螺纹钢筋；3、按钢筋直径大小分为：钢丝（3-5mm）细钢筋（610mm）中粗钢筋（1220mm）粗钢筋（大于20mm）。一般采用引出线的方法，具体有以下两种标注方法：1.标注钢筋的根数、直径和等级：3203:表示钢筋的根数:表示钢筋等级直径符号20:表示钢筋直径2.标注钢筋的等级、直径和相邻钢筋中心距：8200:表示钢筋等级直径符号8:表示钢筋直径:相等中心距符号200:相邻钢筋的中心距(w200mm)各类钢筋的表示方法1.梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。箍筋加密区与蜚加密区的不同间距及肢数需用斜线7"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。(需要注意的是此处表示间距不是用"",而是用"-"。)例：A10-100200(4),表示箍筋为工级钢筋，直径l0,加密区间距为100,非加密区间距为200,均为四肢箍。A8-100(4)150(2),表示箍筋为I级钢筋，直径8,加密区间距为100,四肢箍，非加密区间距为150,两肢箍。当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线7'将其分隔开来。注写时，先注写梁支座端部的箍筋(包括箍筋的箍数、钢筋级别、直径、间距及肢数)，在斜线后注写梁跨中部分的箍筋间距及肢数。例：13AIO-150/200(4),表示箍筋为I级钢筋，直径l。；梁的两端各有13个四肢箍间距为150；梁跨中部分间距为200,四肢箍。18A12-120(4)200(2),表示箍筋为I级钢筋，直径l2;梁的两端各有18个四肢箍，间距为120;梁跨中部分，间距为200,两肢箍。2梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。注写时，须将架立筋写入括号内。例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋,4A12为架立筋。当梁的上部和下部纵筋均为贯通筋，且各跨配筋相同时，此项可加注下部纵筋的配筋值，用分号"；"将上部与下部纵筋的配筋值分隔开来。例：3B22;3B20表示梁的上部配置3B22的贯通筋，梁的下部配置3B20的贯通筋。3.梁支座上部纵筋当上部纵筋多于一排时，用斜线"/"将各排纵筋自上而下分开。例：梁支座上部纵筋注写为6B254/2,表示上一排纵筋为4B25,下一排纵筋为2B25o注意：上述表示中"25"与"4/2"之间有一个空格，这个空格不可忽略，否则将出现错误。当同排纵筋有两种直径时，用加号"+"将两种直径的纵筋相联,注写时角筋写在前面。例：梁支座上部有四根纵筋，2B25放在角部，2B22放在中部，在梁支座上部应注写为2B25+2B22当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注.4.梁下部纵筋当下部纵筋多于一排时，用斜线"/"将各排纵筋自上而下分开。例：梁下部纵筋注写为6B252/4,则表示上一排纵筋为2B25,下一排纵筋为4B25,全部伸入支座。注意：上述表示中"25"与"2/4"之间有一个空格，这个空格不可忽略，否则将出现错误。当同排纵筋有两种直径时，用加号"+"将两种直径的纵筋相联，注写时角筋写在前面。当梁下部纵筋不全部伸入支座时，将梁下部纵筋减少的数量写在括号内。例：梁下部纵筋注写为6B252(-2)/4,则表示上排纵筋为2B25,且不伸入；。一排纵筋为4B25,全部伸入支座。梁下部纵筋注写为2B25+3B22(-2)5B25,则表示上排纵筋为2B25和3B22,其中2B22不伸入支座；下一排纵筋为5B25,全部伸入支座。5.侧面纵向构造钢筋或侧面抗扭纵筋当梁某跨侧面布有抗扭纵筋时，须在该跨的适当位置标注抗扭纵筋的总配筋值，并在其前面加"*"号。例：在梁下部纵筋处另注写有*6B18时，则表示该跨梁两侧各有3B18的抗扭纵筋。梁编号由梁类型代号、序号、跨数及有无悬挑代号组成，应符合下表的规定。梁类型代号注：(XXA)为一端有悬挑，(XXB)为两端有悬挑，悬挑不计入跨数。例：KL7(5A)表示第7号框架梁，5跨，一端有悬挑；1.9(7B)表示第9号非框架梁，7跨，两端有悬挑。AKL5-4(l)400xl50第5-4号暗框梁，跨数为1,梁宽400,高150括号内如果是(2A)即2跨，一端悬挑如果是（2B）即2跨，两端悬挑钢筋种类常用热轧钢筋按强度级别分为HPB235,HRB335、HRB400、HBB500四级。钢筋混凝土结构中所用钢筋有热轧钢筋、余热处理钢筋、钢绞线、冷轧带肋钢筋、冷拉钢筋、冷拔钢丝、冷轧扭钢筋等。热轧钢筋是经热轧成型并自然冷却的成品钢筋，分为热轧光圆钢筋与热轧带肋钢筋。热轧光圆钢筋为HPB235级钢筋；热轧带肋钢筋有月牙肋钢筋和等高肋钢筋，月牙肋钢筋为HBB335、HRB400级钢筋；等高肋钢筋为HBB500级钢筋。在钢筋磅结构中，轴心受拉和小偏心受拉构件的钢筋抗拉强度设计值大于300Nmm2时，仍应枝300nmm2取用。答案补充：下面加了一横的钢筋符号表示HRB335钢筋，即二级钢（低合金螺纹钢）加了一横又多了一竖又表示HRB400钢筋，即三级钢（低合金螺纹钢）答案补充中一样的字符表示的HPB235钢筋即一级钢筋，平常说的圆钢，屈服点为235mpa中一样的字符下边带一横是HRB335钢筋，即二级钢筋，螺纹钢屈服点为335mpa中间两竖下边有一横是HRB400RRB400钢筋，即三级钢筋，高强钢筋，屈服点为400mpao下面加了一横的钢筋符号表示HRB335钢筋，即二级钢（低合金螺纹钢）加了一横又多了一竖又表示HRB400钢筋，即三级钢（低合金螺纹钢）下面加了一横的钢筋符号表示二级钢，加了一横又多了一竖又表示三级近年来，随着科技的高速发展，在建筑钢材应用中节能、环保、高质量、高性能等要求被反复提出。高强钢筋（屈服强度大于400MPa的钢筋）因具有强度高、安全性好、综合性能优良、节能环保、使用寿命长等优点被全面推广，按照"十二五"规划高强钢筋的生产比例达到80%以上的要求，目前HRB400E钢筋已被大量使用，而在促进建筑钢材升级换代和推进钢材"减量化"的要求中，作为HRB400E钢筋的"升级款"HRB500E钢筋在强度、延展性、耐高温、低温、抗震性等性能方面较400E均有很大提高，逐渐成为市场的研发和推广重点。
