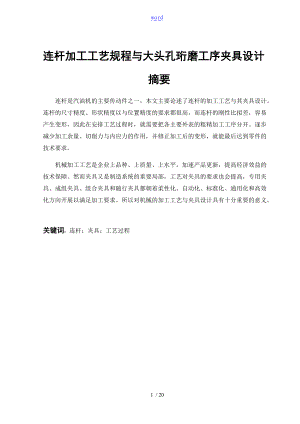

word连杆加工工艺规程与大头孔珩磨工序夹具设计摘要连杆是汽油机的主要传动件之一，本文主要论述了连杆的加工工艺与其夹具设计。连杆的尺寸精度、形状精度以与位置精度的要求都很高，而连杆的刚性比拟差，容易产生变形，因此在安排工艺过程时，就需要把各主要外表的粗精加工工序分开。逐步减少加工余量、切削力与内应力的作用，并修正加工后的变形，就能最后达到零件的技术要求。机械加工工艺是企业上品种、上质量、上水平，加速产品更新，提高经济效益的技术保障。然而夹具又是制造系统的重要局部，工艺对夹具的要求也会提高，专用夹具、成组夹具、组合夹具和随行夹具都朝着柔性化、自动化、标准化、通用化和高效化方向开展以满足加工要求。所以对机械的加工工艺与夹具设计具有十分重要的意义。关键词：连杆；夹具；工艺过程16 / 20目录1连杆的结构特点12毛坯选择2毛坯的材料2毛坯制造方法的选择23连杆的主要技术要求3大、小头孔的尺寸精度、形状精度3大、小头孔轴心线在两个互相垂直方向的平行度3大、小头孔中心距3连杆大头孔两端面对大头孔中心线的垂直度3大、小头孔两端面的技术要求3螺栓孔的技术要求44连杆机械加工工艺过程分析5工艺过程的安排5定位基准的选择5连杆体与连杆盖的铣开工序6大头侧面的加工65切削用量的选择原如此7粗加工时切削用量的选择原如此7切削深度的选择7进给量的选择8切削速度的选择8精加工时切削用量的选择原如此8切削深度的选择8进给量的选择8切削速度的选择86确定各工序的加工余量、计算工序尺寸与公差9确定加工余量9确定工序尺寸与其公差97工时定额11珩磨大头孔118连杆大头孔珩磨夹具设计12基准选择12夹紧方案确实定128.3切削力与夹紧力的计算138.4定位误差分析138.5夹具设计与操作的简要说明139课程设计总结13参考文献141连杆的结构特点连杆是汽车发动机中的主要传动部件之一，它在汽油机中，把作用于活塞顶面的膨胀的压力传递给曲轴，又受曲轴的驱动而带动活塞压缩气缸中的气体。连杆在工作中承受着急剧变化的动载荷。连杆由连杆体与连杆盖两局部组成。连杆体与连杆盖上的大头孔用螺栓和螺母与曲轴装在一起。为了减少磨损和便于维修，连杆的大头孔内装有薄壁金属轴瓦。轴瓦有钢质的底，底的内外表浇有一层耐磨巴氏合金轴瓦金属。在连杆体大头和连杆盖之间有一组垫片，可以用来补偿轴瓦的磨损。连杆小头用活塞销与活塞连接。小头孔内压入青铜衬套，以减少小头孔与活塞销的磨损，同时便于在磨损后进展修理和更换。在发动机工作过程中，连杆受膨胀气体交变压力的作用和惯性力的作用，连杆除应具有足够的强度和刚度外，还应尽量减小连杆自身的质量，以减小惯性力的作用。连杆杆身一般都采用从大头到小头逐步变小的工字型截面形状。为了保证发动机运转均衡，同一发动机中各连杆的质量不能相差太大，因此，在连杆部件的大、小头两端设置了去不平衡质量的凸块，以便在称量后切除不平衡质量。连杆大、小头两端对称分布在连杆中截面的两侧。考虑到装夹、安放、搬运等要求，连杆大、小头的厚度相等(根本尺寸一样)。在连杆小头的顶端设有油孔(或油槽)，发动机工作时，依靠曲轴的高速转动，把气缸体下部的润滑油飞溅到小头顶端的油孔内，以润滑连杆小头衬套与活塞销之间的摆动运动副。连杆的作用是把活塞和曲轴联接起来，使活塞的往复直线运动变为曲柄的回转运动，以输出动力。因此，连杆的加工精度将直接影响柴油机的性能，而工艺的选择又是直接影响精度的主要因素。反映连杆精度的参数主要有5个：1连杆大端中心面和小端中心面相对连杆杆身中心面的对称度；2连杆大、小头孔中心距尺寸精度；3连杆大、小头孔平行度；4连杆大、小头孔尺寸精度、形状精度；5连杆大头螺栓孔与接合面的垂直度。2毛坯选择毛坯的材料连杆在工作中承受多向交变载荷的作用，要求具有很高的强度。因此，连杆材料一般采用高强度碳钢和合金钢；如45钢、55钢、40Cr、40CrMnB等。毛坯制造方法的选择连杆毛坯制造方法的选择，主要根据生产类型、材料的工艺性可塑性，可锻性与零件对材料的组织性能要求，零件的形状与其外形尺寸，毛坯车间现有生产条件与采用先进的毛坯制造方法的可能性来确定毛坯的制造方法。根据生产纲领为大量生产，连杆多用模锻制造毛坯。连杆模锻形式有两种，一种是体和盖分开锻造，另一种是将体和盖锻成体。整体锻造的毛坯，需要在以后的机械加工过程中将其切开，为保证切开后粗镗孔余量的均匀，最好将整体连杆大头孔锻成椭圆形。相对于分体锻造而言，整体锻造存在所需锻造设备动力大和金属纤维被切断等问题，但由于整体锻造的连杆毛坯具有材料损耗少、锻造工时少、模具少等优点，故用得越来越多，成为连杆毛坯的一种主要形式。总之，毛坯的种类和制造方法的选择应使零件总的生产本钱降低，性能提高。连杆的锻造工艺，将棒料在炉中加热至11401200C0，先在辊锻机上通过四个型槽进展辊锻制坯，然后在锻压机上进展预锻和终锻，再在压床上冲连杆大头孔并切除飞边见图2.1。锻好后的连杆毛坯需经调质处理，使之得到细致均匀的回火索氏体组织，以改善性能，减少毛坯内应力。为了提高毛坯精度，连杆的毛坯尚需进展热校正。3连杆的主要技术要求连杆上需进展机械加工的主要外表为：大、小头孔与其两端面，连杆体与连杆盖的结合面与连杆螺栓定位孔等。连杆总成的主要技术要求如下。大、小头孔的尺寸精度、形状精度m。大、小头孔轴心线在两个互相垂直方向的平行度两孔轴心线在连杆轴线方向的平行度误差会使活塞在汽缸中倾斜，从而造成汽缸壁磨损不均匀，同时使曲轴的连杆轴颈产生边缘磨损，所以两孔轴心线在连杆轴线方向的平行度公差较小；而两孔轴心线在垂直于连杆轴线方向的平行度误差对不均匀磨损影响较小，因而其公差值较大。两孔轴心线在连杆的轴线方向的平行度在100 mm长度上公差为0.04 mm；在垂直与连杆轴心线方向的平行度在100 mm长度上公差为0.06 mm。3.3大、小头孔中心距大小头孔的中心距影响到汽缸的压缩比，即影响到发动机的效率，所以规定了比拟高的要求： mm。连杆大头孔两端面对大头孔中心线的垂直度，影响到轴瓦的安装和磨损，甚至引起烧伤；所以对它也提出了一定的要求：规定其垂直度公差等级应不低于IT7大头孔两端面对大头孔的轴心线的垂直度在100 mm长度上公差为0.06 mm。3.5大、小头孔两端面的技术要求m。这是因为连杆大头两端面与曲轴连杆轴颈两轴肩端面间有配合要求，而连杆小头两端面与活塞销孔座内档之间没有配合要求。连杆大头端面间距离尺寸的公差带正好落在连杆小头端面间距离尺寸的公差带中，这给连杆的加工带来许多方便。m加工；两螺栓孔在大头孔剖分面的对称度公差为0.25 mm。4连杆机械加工工艺过程分析连杆的主要加工外表为大、小头孔和两端面，较重要的加工外表为连杆体和盖的结合面与连杆螺栓孔定位面，次要加工外表为轴瓦锁口槽、油孔、大头两侧面与体和盖上的螺栓座面等。连杆的机械加工路线是围绕着主要外表的加工来安排的。连杆的加工路线按连杆的分合可分为三个阶段：第一阶段为连杆体和盖切开之前的加工；第二阶段为连杆体和盖切开后的加工；第三阶段为连杆体和盖合装后的加工。第一阶段的加工主要是为其后续加工准备精基准端面、小头孔和大头外侧面；第二阶段主要是加工除精基准以外的其它外表，包括大头孔的粗加工，为合装做准备的螺栓孔和结合面的粗加工，以与轴瓦锁口槽的加工等；第三阶段如此主要是最终保证连杆各项技术要求的加工，包括连杆合装后大头孔的半精加工和端面的精加工与大、小头孔的精加工。如果按连杆合装前后来分，合装之前的工艺路线属主要外表的粗加工阶段，合装之后的工艺路线如此为主要外表的半精加工、精加工阶段。工艺过程的安排在连杆加工中有两个主要因素影响加工精度：1连杆本身的刚度比拟低，在外力切削力、夹紧力的作用下容易变形。2连杆是模锻件，孔的加工余量大，切削时将产生较大的剩余内应力，并引起内应力重新分布。因此，在安排工艺进程时，就要把各主要外表的粗、精加工工序分开，即把粗加工安排在前，半精加工安排在中间，精加工安排在后面。这是由于粗加工工序的切削余量大，因此切削力、夹紧力必然大，加工后容易产生变形。粗、精加工分开后，粗加工产生的变形可以在半精加工中修正；半精加工中产生的变形可以在精加工中修正。这样逐步减少加工余量，切削力与内应力的作用，逐步修正加工后的变形，就能最后达到零件的技术条件。各主要外表的工序安排如下：1两端面：粗铣、精铣、粗磨、精磨2小头孔：钻孔、扩孔、铰孔、精镗3大头孔：扩孔、粗镗、半精镗、精镗、珩磨一些次要外表的加工，如此视需要和可能安排在工艺过程的中间或后面。在连杆机械加工工艺过程中，大局部工序选用连杆的一个指定的端面和小头孔作为主要基面，并用大头处指定一侧的外外表作为另一基面。这是由于：端面的面积大，定位比拟稳定，用小头孔定位可直接控制大、小头孔的中心距。这样就使各工序中的定位基准统一起来，减少了定位误差。 为了不断改善基面的精度，基面的加工与主要外表的加工要适当配合：即在粗加工大、小头孔前，粗磨端面，在精镗大、小头孔前，精磨端面。由于用小头孔和大头孔外侧面作基面，所以这些外表的加工安排得比拟早。在小头孔作为定位基面前的加工工序是钻孔、扩孔和铰孔，这些工序对于铰后的孔与端面的垂直度不易保证，有时会影响到后续工序的加工精度。剖分面亦称结合面的尺寸精度和位置精度由夹具本身的制造精度与对刀精度来保证。为了保证铣开后的剖分面的平面度不超过规定的公差0.03mm ，并且剖分面与大头孔端面保证一定的垂直度，除夹具本身要保证精度外，锯片的安装精度的影响也很大。如果锯片的端面圆跳动不超过0.02 mm,如此铣开的剖分面能达到图纸的要求，否如此可能超差。但剖分面本身的平面度、粗糙度对连杆盖、连杆体装配后的结合强度有较大的影响。因此，在剖分面铣开以后再经过磨削加工。以基面与小头孔定位，它用一个圆销小头孔。装夹工件铣两侧面至尺寸，保证对称此对称平面为工艺用基准面。5切削用量的选择原如此正确地选择切削用量，对提高切削效率，保证必要的刀具耐用度和经济性，保证加工质量，具有重要的作用。粗加工时切削用量的选择原如此粗加工时加工精度与外表粗糙度要求不高,毛坯余量较大。因此，选择粗加工的切削用量时，要尽可能保证较高的单位时间金属切削量金属切除率和必要的刀具耐用度，以提高生产效率和降低加工本钱。金属切除率可以用下式计算：式中：Zw 单位时间内的金属切除量mm3/s； V切削速度m/s；f 进给量mm/r； ap切削深度mm。提高切削速度、增大进给量和切削深度，都能提高金属切除率。但是，在这三个因素中，影响刀具耐用度最大的是切削速度，其次是进给量，影响最小的是切削深度。所以粗加工切削用量的选择原如此是：首先考虑选择一个尽可能大的吃刀深度ap,其次选择一个较大的进给量度f，最后确定一个适宜的切削速度V.选用较大的ap和f以后，刀具耐用度t显然也会下降，但要比V对t的影响小得多，只要稍微降低一下V便可以使t上升到规定的合理数值，因此，能使V、f、ap的乘积较大，从而保证较高的金属切除率。此外，增大ap可使走刀次数减少，增大f又有利于断屑。因此，根据以上原如此选择粗加工切削用量对提高生产效率，减少刀具消耗，降低加工本钱是比拟有利的。切削深度的选择粗加工时切削深度应根据工件的加工余量和由机床、夹具、刀具和工件组成的工艺系统的刚性来确定。在保存半精加工、精加工必要余量的前提下，应当尽量将粗加工余量一次切除。只有当总加工余量太大，一次切不完时，才考虑分几次走刀。粗加工时限制进给量提高的因素主要是切削力。因此，进给量应根据工艺系统的刚性和强度来确定。选择进给量时应考虑到机床进给机构的强度、刀杆尺寸、刀片厚度、工件的直径和长度等。在工艺系统的刚性和强度好的情况下，可选用大一些的进给量；在刚性和强度较差的情况下，应适当减小进给量。粗加工时，切削速度主要受刀具耐用度和机床功率的限制。切削深度、进给量和切削速度三者决定了切削功率，在确定切削速度时必须考虑到机床的许用功率。如超过了机床的许用功率，如此应适当降低切削速度。精加工时加工精度和外表质量要求较高，加工余量要小且均匀。因此选择精加工的切削用量时应先考虑如何保证加工质量，并在此根底上提高生产效率。精加工时的切削深度应根据粗加工留下的余量确定。通常希望精加工余量不要留得太大，否如此，当吃刀深度较大时，切削力增加较显著，这样会影响加工质量。精加工时限制进给量提高的主要因素是外表粗糙度。进给量增大时，虽有利于断屑，但残留面积高度增大，切削力上升，外表质量下降。切削速度提高时，切削变形减小，切削力有所下降，而且不会产生积屑瘤和鳞刺。一般选用切削性能高的刀具材料和合理的几何参数，尽可能提高切削速度。只有当切削速度受到工艺条件限制而不能提高时，才选用低速，以避开积屑瘤产生的X围。由此可见，精加工时选用较小的吃刀深度ap和进给量f，在保证合理刀具耐用度的前提下，选尽可能高的切削速度V，以保证加工精度和外表质量，并满足生产率的要求。6确定各工序的加工余量、计算工序尺寸与公差确定加工余量用查表法确定机械加工余量：根据机械加工工艺员手册7表1.4-1表6.1 大头平面加工的工序余量57mm工艺名称单面余量工序精度工序尺寸尺寸公差外表粗糙度毛坯-粗铣IT12精铣1IT10粗磨IT8精磨IT7575732÷100×0.2=0.064，如此毛坯尺寸为32根据机械制造技术根底课程设计指导教程8 表229 表234根据机械工艺员手册7 表422表6.2大头孔各工序尺寸与其公差铸造出来的大头孔为ø97mm工序名称直径余量工序经济精度工序尺寸尺寸公差外表粗糙度扩孔2ØØ一次粗镗2ØØ二次粗镗2ØØ续工序名称直径余量工序经济精度工序尺寸尺寸公差外表粗糙度半精镗Ø96Ø96精镗0.5ØØ珩磨Ø97Ø970.4根据机械工艺员手册7 表422根据机械制造技术根底课程设计指导教程8 表229表230表6.3小头孔各工序尺寸与其公差锻造出来的小头孔为ø60 mm工序名称工序基本余量工序经济精度工序尺寸尺寸公差外表粗糙度钻钻至ø52Ø52Ø52扩4Ø56Ø56铰1Ø57Ø57精铰ØØ粗镗59mmØ59精镗60mmØ60根据机械工艺员手册7 表422工序名称工序根本余量工序经济精度工序尺寸公称尺寸外表粗糙度钻2IT9ØØ14.6()扩2TI8ØØ()6.3铰2IT8ØØ7工时定额珩磨大头孔选用HM1860J根据机械制造工艺设计手册166选取数据切削速度V = 6 m/s 进给量f =1.25 mm/r 切削深度ap = 0.10 mm 39 按机床选取n = 1500 r/min3根本时间 tj=2L/1000×60v=(2×30×2)/(1000×6)=0.02 min8连杆大头孔珩磨夹具设计为了提高劳动生产率，保证加工质量，降低劳动强度，需要设计专用夹具。这里的夹具为珩磨大头孔的专用夹具。基准选择小头孔是定位基准，在用作定位基面之前先进展了扩铰孔。珩磨大头孔之前，连杆的两个端面，即小头孔与大头孔的两侧面已经进展了精铣工序具有很高的外表精度, 因此珩磨大头孔时采用连杆端面和大、小头孔定位，连杆大、小头孔两端分别采用夹具体和定位螺钉进展对中定位。夹紧方案确实定此工序加工的孔为通孔，沿Z方向的位移自由度可不予限制，但实际上以工件的端面定位时，必须限制该方向上的自由度。故应按完全定位设计夹具。夹具体限制x轴方向上的移动和转动，六角螺钉限制了y轴方向上的移动、转动和z轴方向上的转动。另外设置一辅助支承，以增加工件在加工中的支承刚性。1夹具体 2螺钉 3导板 4定位板 5辅助支承 6垫圈 7六角螺钉图8.1 连杆夹具装配图8.3切削力与夹紧力的计算由于本工序主要是珩磨大头孔，所以只对夹具的定位稳定性进展计算，与夹紧力和钻削力的计算。 珩磨大头孔时的切削力为： Fc=cp * ap0.36 * fz0.87 * B * zd00.36 式中： B切削宽度；cp工件材料对切削力影响系数； K刀具前角对切削力的影响因素；K1 切削速度对切削力的影响因素； 所以，Fc=68*20.36*0.150.87*20*241600.36*0.9*1*10珩磨大头孔时的扭矩为 M=9.81 * 0.0521 * d03 * f0.8 * km =9.81 * 0.0521 * 163 * 3.60.8夹紧力的计算：根据机床夹具设计手册 第三版 王光斗 王春福 主编 表1-3-11 W = k（2MD）2+Fc2 - sin2/2f =2.5 * （2 * 2785.6216）2+6325.842 - sin00/2 * 3.6在计算切削力时，必须考虑安全系数；安全系数 k=k1k2k3k4 式中： k1k2k3k4 8.4 定位误差分析 珩磨孔时采用的定位基准为连杆两端面与小头孔，对小头孔进展扩孔。设计基准为小头孔轴线，次工序以假销对小头孔进展定位，所以不存在基准不重合误差，定位用的是圆推销，销下方以弹簧支撑可以伸缩。 所以定位误差 Dw = D + d+min =D + 0 + 0 = 0.33mm 8.5 夹具设计与操作的简要说明 在设计夹具时，应该使零件的装夹快速和方便，有利于提高零件的加工精度，并且零件的加工精度在使用工装夹具之后是通过夹具来保证零件的 形位公差，本次的夹具使用的是两面两孔定位，夹具体上的两销与工件的两孔间隙配合，夹具体的定位准确，操作简单，适合大批量铣削加工。9课程设计总结汽车制造工艺学是我们学习完大学阶段的汽车类根底和技术根底课以与专业课程之后的一个综合课程，它将设计和制造知识有机结合，并融合现代汽车制造业的实际生产情况和较先进成熟的制造技术，而进展的一次理论联系实际的训练，通过本课程的训练，将有助于我们对所学知识的理解，并为后续的课程学习以与今后的工作打下一定的根底。对于本人来说，希望能通过本次课程设计的学习，学会将所学理论知识和工艺课程实习所得的实践知识结合起来，并应用于解决实际问题，从而锻炼自己分析问题和解决问题的能力；同时，又希望能超越目前工厂的实际生产工艺，而将有利于加工质量和劳动生产率提高的新技术和新工艺应用到机器零件的制造中，为改善我国的汽车制造业相对落后的局面探索可能的途径。但由于所学知识和实践的时间以与深度有限，本设计中会有许多不足，希望各位教师能给予指正。参考文献1王业大学,1981.2高雪强主编.机械制图.：机械工业,2008.3吴拓主编.机械制造工艺与机床夹具课程设计指导.：机械工业,2010.4成光蕴、李仲生主编.机械设计根底第五版.：高等教育,2006.5贾宝玺.：机械工业,2007.6.：化学工业,2000.7陈宏钧主编.机械手册加工工艺员手册.机械工业,1997.8邹青主编.机械制造技术根底课程设计指导教程.机械工业,2004.9艾兴主编. 切削用量简明实用手册. 机械工业,1994.10艾兴.肖诗纲.切削用量简明手册.机械工业.1994.11王光斗.机床夹具设计手册.某某科学技术.2000.
