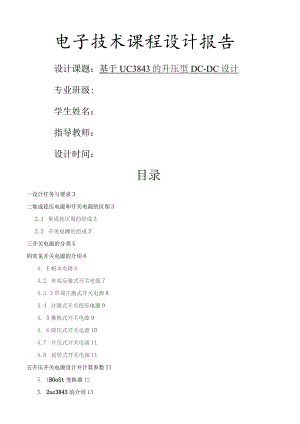

电子技术课程设计报告设计课题：基于UC3843的升压型DC-DC设计专业班级:学生姓名：指导教师：设计时间：目录一设计任务与要求3二集成稳压电源和开关电源的区别32.1 集成稳压器的组成32.2 开关电源的组成5三开关电源的分类5四常见开关电源的介绍64. 1根本电路64.2 单端反激式开关电源74.3 3单端正激式开关电源84.4 自激式开关稳压电源94. 5推挽式开关电源94. 6降压式开关电源104.7 升压式开关电源114.8 反转式开关电源11五升压开关电源设计并计算参数115. 1BOoSt变换器125. 2uc3843的介绍135. 3电路参数设计14六原理图和PCB图清单156. 1原理图157. 2元件清单168. 3pcb图16七性能测试结果分析18八 .结论与心得19九 .参考文献19基于UC3843的升压型DC-DC设计一、设计任务与要求1 .掌握PCB制板技术、焊接技术、电路检测以及集成电路的使用方法。2 .掌握UC3843的非隔离开关电源的设计、组装与调试方法。3 .研究开关电源的实现方法，并按照设计指标要求进行电路的设计与仿真。具体要求如下：分析、掌握该课题总体方案，广泛阅读相关技术资料，并提出自己的见解。掌握开关电源的工作原理。设计硬件系统并进行仿真，掌握系统调试方法，使系统到达设计要求。主要技术指标设计要求：直流输入电压：912V;输出电压:30V:输出电流：0.8A；效率：266%。二，集成稳压电源和开关电源的区别(1)、集成稳压器的组成图1集成稳压器的组成电路内部包括了串联型直流稳压电路的各个组成局部,另外加上保护电路和启动电路。1调整管在W7800系列三端集成稳压电路中，调整管为由两个三极管组成的复合管。这种结构要求放大电路用较小的电流即可驱动调整管发射极回路中较大的输出电流，而且提高了调整管的输入电阻。2.放大电路在W7800系列三端集成稳压电路中，放大管也是复合管，电路组态为共射接法，并采用有源负载，可以获得较高的电压放大倍数。3基准电源在W7800系列三端集成稳压电路中，采用一种能带间隙式基准源，这种基准源具有低噪声、低温漂的特点，在单片式大电流集成稳压器中被广泛采用。4采样电路在W7800系列三端集成稳压电路中，采样电路由两个分压电阻组成，它对输出电压进行采样，并送到放大电路的输入端。5启动电路启动电路的作用是在刚接通直流输入电压时，使调整管、放大电路和基准电源等局部建立起各自的工作电流。当稳压电路正常工作后，启动电路被断开，以免影响稳压电路的性能。6.保护电路在W7800系列三端集成稳压电路中，芯片内部集成了三种保护电路，它们是限流保护电路、过热保护电路和过压保护电路。(2) .开关电源：图2开关电源的组成当输出电压发生变化时，采样电路将输出电压变化量的一局部送到比拟放大电路，与基准电压进行比拟并将二者的差值放大后送至脉冲调制电路，使脉冲波形的占空比发生变化。此脉冲信号作为开关管的输入信号，使调整管导通和截止时间的比例也发生变化，从而使滤波后输出电压的平均值根本保持不变。三.开关电源的分类(1)按开关管的连接方式，开关电源可分为串联型开关电源和并联型开关电源。串联型开关电源的开关管是串联在输入电压和输出负载之间，属于降压式稳压电路；而并联型开关电源的开关管是在输入电压和输出负载之间并联的，属于升压式稳压电路。(2)按鼓励方式，开关电源可分为自激式和他激式。在自激式开关电源中，由开关管和高频变压器构成正反应环路，来完成自激振荡，类似于间歇振荡器；而他激式开关电源必须附加一个振荡器，振荡器产生的开关脉冲加在开关管上，控制开关管的导通和截止，使开关电路工作并有直流电压输出(3)按调制方式，开关电源可分为脉宽调制(PW)方式和脉频调制(PFM)方式。PwM是通过改变开关脉冲宽度来控制输出电压稳定的方式，而PFM是当输出电压变化时，通过取样比拟，将误差值放大后去控制开关脉冲周期(即频率)，使输出电压稳定。(4)按输出直流值的大小，开关电源可分为升压式开关电源和降压式开关电源，也可分为高压开关电源和低压开关电源。(5)按输出波形，开关电源可分为矩形波和正弦波电路。(6)按输出性能，开关电源可分为恒压恒频和变压变频电路。(7)按开关管的个数及连接方式又可将开关电源分为单端式、推挽式、半桥式和全桥式等。单端式仅用一只开关管，推挽式和半桥式采用两只开关管，全桥式那么采用四只开关管。(8)开关电源按能量传递方式又可分为正激式和反激式。(9)按软开关方式分，开关电源有电流谐振型、电压谐振型、E类与准E类谐振型和局部谐振型等四.常见开关电源的介绍1、根本电路：交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。控制电路为一脉冲宽度调制器，它主要由取样器、比拟器、振荡器、脉宽调制及基准电压等电路构成。这局部电路目前已集成化，制成了各种开关电源用集成电路。控制电路用来调整高频开关元件的开关时间比例，到达稳定输出电压目的。图3根本电路2 .单端反激式开关电源单端反激式开关电源的典型电路如图三所示。电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。所谓的反激，是指当开关管VTl导通时，高频变压器T初级绕组的感应电压为上正下负，整流二极管VDl处于截止状态，在初级绕组中储存能量。当开关管VTI截止时，变压器T初级绕组中存储的能量，通过次级绕组及VDl整流和电容C滤波后向负载输出。单端反激式开关电源是一种本钱最低的电源电路，输出功率为20-100W,可以同时输出不同的电压，且有较好的电压调整率。唯一的缺点是输出的纹波电压较大，外特性差，适用于相对固定的负载。单端反激式开关电源使用的开关管VTl承受的最大反向电压是电路工作电压值的两倍，工作频率在20-200kHz之间o3 .单端正激式开关电源单端正激式开关电源的典型电路如图四所示。这种电路在形式上与单端反激式电路相似，但工作情形不同。当开关管VTI导通时，VD2也导通，这时电网向负载传送能量，滤波电感L储存能量；当开关管VTI截止时，电感L通过续流二极管VD3继续向负载释放能量。在电路中还设有钳位线圈与二极管VD2,它可以将开关管VTl的最高电压限制在两倍电源电压之间。为满足磁芯复位条件，即磁通建立和复位时间应相等，所以电路中脉冲的占空比不能大于50%。由于这种电路在开关管VTl导通时，通过变压器向负载传送能量，所以输出功率范围大，可输出50-200W的功率。电路使用的变压器结构复杂，体积也较大,正因为这个原因，这种电路的实际应用较少。图5单端正激式开关电源4 .自激式开关稳压电源自激式开关稳压电源的典型电路如图五所示。这是一种利用间歇振荡电路组成的开关电源，也是目前广泛使用的根本电源之一。当接入电源后在Rl给开关管VTl提供启动电流，使VTl开始导通，其集电极电流Ic在Ll中线性增长，在L2中感应出使VTl基极为正，发射极为负的正反应电压，使VTl很快饱和。与此同时，感应电压给CI充电，随着CI充电电压的增高，VTI基极电位逐渐变低，致使VTl退出饱和区，Ic开始减小，在L2中感应出使VTl基极为负、发射极为正的电压，使VTI迅速截止，这时二极管VDl导通，高频变压器T初级绕组中的储能释放给负载。在VTl截止时一，L2中没有感应电压，直流供电输人电压又经RI给CI反向充电，逐渐提高VTl基极电位，使其重新导通，再次翻转到达饱和状态，电路就这样重复振荡下去。这里就像单端反激式开关电源那样，由变压器T的次级绕组向负载输出所需要的电压。自激式开关电源中的开关管起着开关及振荡的双重作从，也省去了控制电路。电路中由于负载位于变压器的次级且工作在反激状态，具有输人和输出相互隔离的优点。这种电路不仅适用于大功率电源，亦适用于小功率电源。图6自激式开关电源5 .推挽式开关电源推挽式开关电源的典型电路如图六所示。它属于双端式变换电路，高频变压器的磁芯工作在磁滞回线的两侧。电路使用两个开关管VTl和VT2,两个开关管在外鼓励方波信号的控制下交替的导通与截止，在变压器T次级统组得到方波电压，经整流滤波变为所需要的直流电压。这种电路的优点是两个开关管容易驱动，主要缺点是开关管的耐压要到达两倍电路峰值电压。电路的输出功率较大，一般在1005000W范围内。图7推挽式开关电源降压式开关电源的典型电路如图七所示。当开关管VTI导通时，二极管VDl截止，输人的整流电压经VTl和L向C充电，这一电流使电感L中的储能增加。当开关管VTl截止时，电感L感应出左负右正的电压，经负载RL和续流二极管VDl释放电感L中存储的能量，维持输出直流电压不变。电路输出直流电压的上下由加在VTl基极上的脉冲宽度确定。这种电路使用元件少，它同下面介绍的另外两种电路一样，只需要利用电感、电容和二极管即可实现。图8降压式开关电源7 .升压式开关电源升压式开关电源的稳压电路如图八所示。当开关管VTI导通时，电感L储存能量。当开关管VTl截止时，电感L感应出左负右正的电压，该电压叠加在输人电压上，经二极管VDl向负载供电，使输出电压大于输人电压，形成升压式开关电源。图9升压式开关电源8 .反转式开关电源反转式开关电源的典型电路如图九所示。这种电路又称为升降压式开关电源。无论开关管VTl之前的脉动直流电压高于或低于输出端的稳定电压，电路均能正常工作。当开关管VTl导通时，电感L储存能量，二极管VDI截止，负载RL靠电容C上次的充电电荷供电。当开关管VTl截止时，电感L中的电流继续流通，并感应出上负下正的电压，经二极管VDl向负载供电，同时给电容C充电。以上介绍了脉冲宽度调制式开关稳压电源的根本工作原理和各种电路类型，在实际应用中，会有各种各样的实际控制电路，但无论怎样，也都是在这些根底上开展出来的。图10反转式开关电源五.升压开关电源设计并计算参数1 BooSt变换器Boost变换器是一种开关直流升压电路，输出电压比输入电压高，基电路1 .假定开关（三极管或者MOS管）已经断开很长时间，所有的元件处于理想状态，电容电压等于输入电压，以充电和放电2个过程分析该电路（1）充电过程.在充电过程中，开关闭合（三极管导通），开关（三极管）处用导线代替，等效电路见图2（a）.图12充电过程这时，输入电流流过变换器电路电感.二极管防止电容对地放电.由于输入是直流电，因此电感上的电流以一定的比率线性增加，该比率与电感大小有关.随着电感电流增加，电感里储存了一些能量2）放电过程.放电过程中，开关断开（三极管截止），等效电路见图H图13放电过程2(b).由于电感电流的保持特性，流经电感的电流值不会马上变为0,而是缓慢地由充电完毕时的值变为0.原来的电路己断开，电感只能通过新电路放电，即电感开始给电容充电，电容两端电压升高，此时输出电压高于输入电压，升压完毕.充电时电感吸收能量,放电时电感释放出能量.如果电容足够大，那么输出端在放电过程中保持一个持续的电流.如果通、断电的过程不断重复，就可以在电容两端得到高于输入电压的电压2、uc3843的介绍图14UC3842-UC3845的外形图。UC3843控制芯片UC3843是近年来问世的新型脉宽调制集成电路，它具有功能全，工作频率高，引脚少外围元件简单等特点，它的电压调整率可达0.01%V,非常接近线性稳压电源的调整率。工作频率可达500kHz,启动电流仅需ImA,所以它的启动电路非常简单。下面是它的主要特性：* 最优化的离线DC-DC变换器*低静态电流(ImA)* 快速自动补偿电路* 单步脉冲控制电路* 增强负载回馈特性* 断电停滞特性* 双脉冲抑制* 大电流标识输出* 内置能隙参考电压* 50OkHZ的工作频率* 低Ro过零放大器3、电路参数设计根据UC3843控制芯片的功能特点，结合Boost拓扑结构，设计电流型控制的Boost变换器.电路的技术指标为：输入电压Vi=IoV,输出电压Vo=25V,输出电流Io=1.57A,频率，49kHz,输出纹波噪声为1%.由UC3843控制芯片控制的BoOSt电路见上图.图中输入电压Vi既供应芯片，又供应升压变换.开关管以UC3843控制芯片设定的频率周期开闭，使电感L储存并释放能量.当开关管导通时，电感以v/L速度充电，把能量储存在L中.当开关管截止时，L产生反向感应电压，通过二极管D把储存的电能以(U-Vo)/L的速度释放到输出电容器CS中.输出电压由传递的能量控制，传递的能量通过电感电流的峰值控制.整个稳压过程由2个闭环控制.闭环1中，输出电压通过取样后反应给误差放大器，同放大器内部的2.5V基准电压比拟后产生误差电压，误差放大器控制由负载变化造成的输出电压的变化.闭环2中，Ro为开关管源极到公共端间的电流检测电阻，开关管导通期间，流经电感L的电流在R。上产生的电压输送至PwM比拟器同相输入端，与误差电压进行比拟后控制调制脉冲的脉宽，从而保持稳定的输出电压.误差信号控制峰值电感电流.根据技术指标要求，结合BooST电路结构的定性分析.确定图中的关键参数L先根据输入电压和输出电压确定最大占空比D：D=(Vo-Vi)Vo=0. 7(1)电感L确实定在连续和不连续之间有个临界状态,代入3. 5可得：J, %L = U D,T2 2上 此时(3.5)2 一。J6)将3. 6式整理得:%，*(f K(3.7)要保证电路工作在连续工作模式必须使LMLc,般取1.2倍的裕量。(2)电容C确实定流经电容的电流；是(/_/)，由于:对电容的充放电产生的纹波电压人U，代入3.8式得KQ,23.9C=(8A3开关管的峰值电流为：_1TP=IL+万儿开关管的耐压值为：V=V根据拟定技术指标：输入电压：Vs=912V；输出电压：Vo=30V;输出电流I。=0.8A。有上述公式推到可得：Lc取150uHC取100uF25V根据耐压值和余量：开关管取：TRF730电流参数：IC=5AICM=8AIB=0.8A电压参数：UCEO=UCBo=100VUEB0=25V功率：Ptot=65W二极管取：IN5819电压参数：10V电流参数：L5A六：原理图和PCB图列清单原理图图16原理图元件清单：ZS3d3.R REB03 NUCT0R2呆史三3P煮5SPCB 图：图17PCB图实物图：图18实物图e POL巨 =OSFETN器件类别元件序号型号参数100uF25V220数量电解电容C1/C3uF100V2C2/C51022普通电容C4/C6223/1031/1RI/R610K/20K1/1R2160K1R3IK1R40.5/2W1R5221电阻R72.2K1三极管QlIRF7301肖特恩二极管DlIN58191电感Ll200uH1接线柱J1/J2CON22芯片UC384317、性能测试分析与结果本次设计的结果根本能够到达预期的要求:空载时：能比拟准确的把9到12V的电源稳定在25V,测的PWM波的频率为50HZ,纹波0.2V左右带负载时：开始测试出现了问题，随着负载的变化输出电压不能稳定，经过分析，可能在两个反应出现问题，发现，我们输出电压是接近30V的，而负载最大电阻在20V,就是说我们输出的最小电流是I.5A,这已经超出了芯片应许的范围，使芯片不能正常工作，因为此电路中电流反应最后也以电压的形式作用于芯片，为了减小芯片的反应电流，我们修改电路，在原来的采样电阻的根底上，在并一个同样阻值的电阻，实现分流，后来带负载输出电压稳定测试带负载输出电压16.2V,输出电流0.81A,输入电压11.3V,输入电流1.57A那么：效率=(16.2*O.811L3*1.57)*1OO%=73.9%八、结论与心得现代电子器件课程设计时间很快就过去了，就几次的时间，有点匆忙，这几天的日子有点辛苦，但是却学到了不少东西，它让我继续锻炼了自己的动手能力，也学到了不少以前不知道的理论知识。如各种光电期间的原理及其应用、控制液晶显示的具体操作等。虽然有点辛苦，但是，我从中获得的知识足以抚慰我的心灵。在这一次课程设计中我进一步地体验了做设计的具体流程，受益颇多。首先我感觉到自己的另一个缺乏就是理论知识太缺乏了，懊悔自己在以前的课程中没有认真学习，现在在设计一个系统时才发现自己懂得的东西实在太少了，以至于在寻求某个技术难题解决方案时需要一个劲的上网查资料和翻书，浪费了不少了时间。这个缺点要改正，要不会影响做设计的进度的。再次，我还在具体调试电路和程序中发现自己有些坐不住，没有耐性，遇到困难时容易退缩。这个也是致命的缺点，在设计中遇到困难是再正常不过的事情，但是我却没有想到征服这些困难，反而再他们面前退缩了，这不是一个工程师应该做的，工程师的任务就是征服困难，挑战所有的不可能，我今后会注意改正这个缺点的。几天的课程设计使我们获得了很多很多，同时也使我们看到很多缺点，我们仍需要不断努力学习，我们必须牢固掌握课本知识、实践知识、使我有了一个很好的处理解决实际问题的方法，能实事求是，一步一步踏踏实实把事情做好，能利用现有的资源解决实际问题，通过同学，老师的帮助解决问题，加强理论知识的学习，抓住一些重点，学好学精。以后的学习还需要更加努力，务实。再次，由衷地感谢老师们精心的辅导九、参考文献谢自美.电子线路设计M.武汉：华中科技大学出版社,2002张占松.开关电源的原理与设计(修订版)，电子工业出版社，20043王水平.开关稳压电源一原理设计及实用电路，西安电子科技大学出版社孙余凯，吴鸣山.电路识图与应用快捷入门丛书，电子工业出版社，2023
