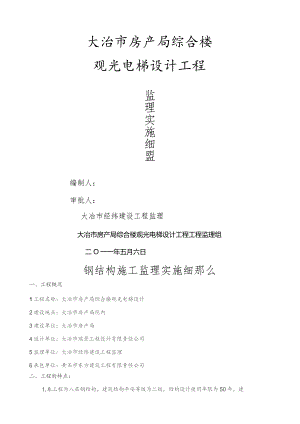

大冶市房产局综合楼观光电梯监理细则.docx

大治市房产局综合楼观光电梯设计工程监理实施细盟编制人：审批人：大冶市经纬建设工程监理大冶市房产局综合楼观光电梯设计工程工程监理组二O一一年五月六日钢结构施工监理实施细那么一、工程概况1工程名称：大冶市房产局综合楼观光电梯设计2建设地点：大冶市房产局院内3建设单位：大冶市房产局4设计单位：大冶市瑞景工程设计有限责任公司5监理单位：大冶市经纬建设工程监理6承包单位：黄石市东方建筑工程有限责任公司二、工程的特点：1,本工程为八层钢结构。建筑结构平安等级为二级，结构设计使用年限为50年，建筑物防火分类为二类，耐火等级为二级，建筑物抗震设防类别为丙类，抗震设防烈度为6度，电梯基坑以老土层为持力层，地基承载力特征值2180KPa,地上层数为八层。2、工程材料：D30锚栓、M22化学锚栓钢材：次构件采用Q235B钢材、主构件采用Q345B钢材为热轧钢筋HPB235,fy=210Nmm2为热轧钢筋HRB335,fy=300Nmm混凝土：C30(S6抗渗)、C30(无收缩性)、ClO3、焊条及焊缝等级：HPB235级钢筋互焊及与HRB335级钢筋焊接用E43；钢筋与钢材Q235、Q345埋件焊接用E43,Q235钢或Q235与Q345钢之间焊接采用E43XX,其性能应符合碳钢焊条,Q345钢之间焊接采用E50XX,其性能应符合低合金钢焊条。对接焊缝等级为II级，角焊缝等级为HI级。三、监理依据1,建筑抗震设计标准(GB50011-2001)2、混凝土结构设计标准(GB50010-2002)3,混凝土结构工程施工及验收标准CGB502042002)4、钢结构工程施工质量验收标准(GB50205-2001)5、钢结构设计标准(GB50017-2003)6、建筑钢结构焊接规程(JGJ81-2002)7、钢结构高强度螺栓连接设计、施工及验收规程(JGJ82-91)8,大冶市建筑设计院提供的岩土工程详细勘察报告9、大冶市瑞景工程设计有限责任公司提供的设计图纸10、现行有关质量平安验收标准、标准四、监理目标质量等级：五、监理范围：按照合同规定，施工阶段中的质量监理。六、监理要点1、审查施工单位的施工组织设计(管理人员配备、施工机具的选用、施工方法、施工质量保证体系、进度方案、平安保证体系、工艺流程等)。2、严格审查进场的施工机械、测量工器具。3、严格审查进场各种材料。4、受力钢筋的混凝土保护层厚度详见03G101-1第33页5,钢筋的连接与锚固板内通长钢筋的搭接要求：底板板底钢筋在跨中搭接，板面钢筋在支座搭接。钢筋搭接要求：A、根底梁及框架梁采用焊接或绑扎接头。B、接头部位要符合标准要求。采用直螺纹接头(1级)时，同一截面可接头50%总钢筋面积，相邻接头应错开35d,且不小于500,同一根钢筋不应超过2个接头，接头的构造、质量等按钢筋机械连接通用技术规程(JGJlO72003)执行。采用焊接时钢筋焊接接头的类型及质量应按现行施工验收标准执行，两个焊接接头相隔距离不得小于35d,且不小于500,同一截面可接50%总钢筋面积，钢筋接头。钢筋搭接焊缝长度除图上注明外，单面焊缝不少于IOd,双面焊缝不得少于5d,(钢筋末端应弯折，确保焊接后钢筋同轴线)。采用焊接时选用的焊条型号应与钢筋强度相适应。主梁和根底主梁内纵向受力钢筋搭接和接头允许位置，见结构平面图中有斜线的部位且应避开梁箍筋加密区；次梁和根底次梁内纵向受力钢筋搭接和接头允许位置,见结构平面图中有斜线的部位。混凝土现浇板板面纵筋在跨中1/3范围内进行搭接。6,混凝土构件施工：模板支撑平安牢固，断面尺寸准确无误，混凝土应严格控制配合比，浇筑后的混凝土应加强养护，严防爆晒。7、钢结构工程关健控制点及监理措施(一),钢构件的质量要求：1、钢构件出厂时应建交以下资料a、产品合格证b、施工图和设计变更文件，设计变更的内容应在施工相应部位注明c,制作中对技术问题处理的协议条件d、高强螺栓摩擦面，抗滑移系数试验报告，焊缝无损检验报告及涂层检测资料e、主要构件验收记录2、钢结构安装应按施工组织设计进行，安装程序必须保证结构的稳定性和不导致永久性变形。3、安装前应按构件明细表核对进场的构件，检查产品合格证和设计文件。4,抗滑移系数检验应从钢结构制造厂800T为单位，由制造厂和安装单位分别进行，每批三组，从单项工程每200OT为一制造批，单项工程的构件磨擦面选用两种及两种以上外表处理工艺时，那么每种外表处理工艺均需检验。5、搞滑移系数检验用试件由制造厂加工，试件与所代表的构件应为同一材质，同一摩擦面处理工艺，同批制作。使用同一性能等级，同一直径高强螺栓连接副，并在相同条件下同时发运.6,焊接和高强螺栓并用的连接，当设计无特殊要求时，应按先栓后焊的顺序施工。7、钢结构制作，安装中的焊接质量要求a、施工单位对其首次采用的钢材、焊接材料、焊接方法、焊后热处理等，应进行焊接工艺评定，并应根据评定报告确定焊接工艺，焊接工艺评定应按国家现行的建筑钢结构焊接规程和钢制压力容器焊接工艺评定的规定进行。b、焊工应经过考试并取得合格证前方可从事焊接工作，合格证应注施焊条件有效期，焊工停焊时间超过6个月应重新考试。c,焊接时不得使用药皮脱落焊蕊锈的焊条和受潮结块的焊剂及已熔烧过的渣壳。d、焊接时，焊工应遵守焊接工艺，不得自由施焊及在焊道外的用材上引弧。e、承受拉力或压力且要求与型材等强度的焊t,必须经超声波X射线探伤检验，其结果必须符合设计要求，及施工标准和钢结构焊接标准规定。f、焊缝外表严禁有裂纹、夹渣、焊癌、烧穿弧坑，针状气孔和熔合性飞浅等缺陷，气孔咬边必须符合施工标准规定。（二）构件运输和存放1、构件应根据钢结构的安装顺序，分单元或套供给。2,运输钢构时，应根据钢构件的长度，重量先用车辆上的支点，两端伸出的长度及绑扎方法均应保证钢构件不产生变形，不损伤涂层。3,钢构件存放场地应平整坚实、无积水。钢构件应按种类、型号、安装顺序分区存放，钢构件底层垫枕应有足够的支承面，并应防止支点下沉。相同型号的钢构件叠放时，各层钢构件的支点应在同一垂直线上，并应防止钢构件被压坏和变形。4,钢构件在运输、存放和安装过程中损坏的涂层以及安装连接部位，应按有关规定进行补涂，结构面层涂装应在安装完成后进行。5、钢构件进场时，应有出厂合格证，并提供有关技术资料，钢梁的构件上应标有编号以利查找。（三）钢结构安装前的质量控制1,社柱支承的质量要求：钢结构安装前应测放纵横轴线和标高、地脚螺栓位置等进行检查并办理总分包交接验收，做好记录。2、柱柱顶面作梁的支承面时，其支承面、地脚螺栓(锚栓)的允许偏差应符合相关的规定。3、钢结构安装在形成空间刚度单元后，应及时对硅柱面脚底板的空隙采用细石碎二次浇灌.(四)装和校正的质量要求。1、结构安装前应对钢构件进场的质量进行检查。钢构件的变形、缺陷超出允许偏差时应进行处理。2、钢结构的梁及梁支撑等主要构件安装就位后，应立即进行校正、固定。当天安装的钢构件应形成稳定的空间体系。3、钢结构安装校正时，应根据风力、温差、日照等外界环境和焊接变形等因素的影响，采取相应的调整措施。4、钢结构安装使用的经纬仪，水平仪、钢卷尺等，应按计量器具要求，检定合格前方能使用，并将检定证书、复印件交监理部备查。5、钢结构主体的安装允许偏差应符合以下规定。垂直度H/250且不大于15侧向弯曲L/1000且不大于106预埋件和预留孔洞的允许偏差项目允许偏差(mm)预埋钢板中心线位置3预埋管、预留孔中心线位置3插筋中心线位置外露长度+10,0预埋螺栓中心线位置2外露长度+10,0预留洞中心线位置10尺寸+10,0(五)强度螺栓施工质量监理控制点1,高强度螺栓连接副的储运和保管的质量要求：(1)高强度螺栓连接副，应由制造厂按批配套供货，并必须有出厂质量保证书。(2)高强度螺栓连副应按包装箱上注明的批号、规格分类保管，室内存方堆放不宜过高,防止生锈沾染脏物，高强度螺栓连接副在安装使用前严禁任意开箱。（3）高强度螺栓连接副在运输，保管过程中应轻装、轻卸，防止损伤螺纹（4）工地安装时，应按当天高强度螺栓连接副，需要使用的数量领取。当天安装剩余的必须妥善保管，不得乱扔乱放。在安装过程中，不得碰伤螺纹及沾染脏物，以防扭矩系数发生变化。2、高强度螺栓连接副和摩擦面的抗滑移系数检验质量要求a）运到工地的扭剪型高型螺栓连接副应及时检验其螺栓楔负载，螺栓保证载荷，螺母及垫圈硬度连接副的紧固轴力平均值和变异系数。检验结果应符合钢结构用扭剪型高强度螺栓连接副技术条件（GB3633）规定，合格前方可使用。b）抗滑移系数检验应以钢结构制造批为单位，由制造厂和安装单位分别进行每批三组。以单项工程每2000T为一制造批，缺乏2000T者视作一批，单项工程的构件摩擦面选用两种及两种以上外表处理工艺时，每种外表处理工艺均需检验。c）抗滑移系数检验用的试件由制造厂加工，试件与所代表的构件应为同一材质，同一摩擦面处理工艺，同批制作，使用同一性能等级，同一直径的高强螺栓连接副，应在相同条件下同时发运。d）抗滑移系数检验的最小值必须等于或大于设计规定值。3,高强度螺栓连接处的安装质量要求a）高强度螺栓连接处摩擦面如除去污锈处理方法时，安装前应以钢丝刷除去摩擦面上的浮锈。b）高强度螺栓连接副安装时，在节点上应穿入的临时螺栓和冲钉数量，由安装时可能承受的荷载计算确定，并应符合以下规定：I,不得少于安装总数量1/3；II、不得少于两个临时螺栓；IIL冲钉穿入数量不宜多于临时螺栓的30%oc）不得用高强度螺栓做临时螺栓，以防损伤螺纹引起扭矩系数的变化。d）施工前扭剪型高强度螺栓连接应按出厂批号复验预拉力，其平均值和变异系数应符合国家现行标准钢结构高强度螺栓连接的设计，施工及验收标准的规定。e）钢构件拼装前应去除飞边，毛刺、焊接飞溅物，摩擦面应保持枯燥，整洁不得在雨中作业af）安装高强度螺栓时，螺栓应自由穿入孔内，不得强行敲打，并不得气割扩孔，穿入方向宜一致，并便于操作，高强度螺栓不得作为临时安装螺栓。g)高强度螺栓的安装应按一定顺序施拧，宜由螺栓群中央顺序向外拧紧。高强度螺栓的初拧，终拧应在同一天完成。h)扭剪型高强度螺栓的拧紧应分为初拧、终拧。初拧扭矩值参照表如下螺栓直径d(mm)16202224初拧扭矩(n*m)115220300390然后用专用扳手进行终拧直至拧掉螺栓尾部，梅花头拧掉为合格。对个别不能用专用板手进行终拧的扭剪型高强度螺栓应按大六角高强度螺栓查方法办理。4、制造偏差或安装偏号等产生的接角间隙处理工程间隙大小处理方法1 Imm以下不作处理2 l-3mm时将厚板一侧摩成1：10缓坡，使间隙小于Imm3 >3mm时和摩擦面处理方法应与构件相同5,扭剪型高强度螺栓施工质量应有以下原始检查验收记录a、高强度螺栓连接副复验数据b,抗滑移系数试验数据c,初拧扭矩d、扭矩板手检查数据e、施工质量检查验收记录(六)、钢结构工程竣工验收时，应提交以下资料1,钢结构工程竣工图和设计文件2、安装过程中形成的与工程技术有关的文件3,安装所采用钢材，连接材料和涂料等质量证收书或试验，复验报告4,工厂制作构件的出厂合格证5、焊接工艺评定报告6、焊接质量检验报告7,高强度螺栓抗滑移系数试验报告和检查记录8、隐蔽工程验收记录9,工程中间检查交接记录10、结构安装检测记录及安装质量评定资料11,钢结构安装后涂装检测资料12、设计要求的钢结构试验报告(七)、其它1、建筑工程平安生产管理必须坚持平安第一，预防为主的方针，建立健全平安生产责任和群防群冶制度.2、施工单位必须执行国家有关平安生产和劳动保护的法规，建立平安和产责任制，平安保证体系加强标准管理，进行平安交底，平安教育和平安宣传，严格执行平安技术方案。施工现场的各种平安设施和劳动保护器具，必须定期进行检查和维护及时消除隐患，保证其平安有效。3、构件吊装时其它作业必须遵守以下规定(1)在施工组织设计中应确定用于现场施工的登高和攀登设施。吊装所需配置的攀登的用具，横网、横杆或其它平安设施必须牢固可靠。(2)钢结构的吊装，构件应尽可能在地面组装，并应搭设进行临时固定电焊高强度螺栓连接并工序的高空平安设施，随构件同时上吊就位。拆卸时的平安措施亦应一并考虑和落实。(3)高安装钢梁时，应视钢梁高度，在两端设置楼梯或搭设钢管脚手架等平安设施。(4)梁面上需行走时，其一侧的临时护拦横杆可采用钢索，当改扶手绳时，绳的自然下垂度不应大于1/20,并应控制在IOCm以内。(5)露天，潮湿场所或金属均架上操作时，必须选用工类手持式电开工具，并装设防溅的漏电保护器，严禁使用工类手持式电开工具。4、汽车起重机械施工中应注意的事项(1)不准载荷行驶或不放下支腿就起重，在不平整的场地工作前，应先平整场地，支腿伸出应在吊臂起升前完成，支腿的收入应吊臂入下搁隐之后进行，支腿下要垫硬木块，在支点不平的情况下，应加厚垫木调整上下，从保持机身水平。(2)操作前检查距尾部回转，范围50cm内无障碍物。(3)操作中必须遵守"十不吊"等有关平安规定。(4)操作工必须持证上岗，汽车吊驾驶员必须持指挥证实指挥。5、现场操作人员必须遵守现场六大纪律，对特种工种必须持证上岗七、实施过程中的工作方法(一)对承包商的监理工作1,承包商应于合同签定后7天内将符合实际现场要求的施工组织设计(方案)及工程负责人(姓名、职务、职称)报总监，以利于在执行施工合同期间负责签收各种来往信函。2、承包商按照合同时间填写开工报告，经总监批准前方可开工，有困难的，提前4天向总监代表申述，获准后可以延期开工。3、承包商收到施工图2-3天内图纸预审，做好图纸会审的准备工作。4、承包商施工中使用的各种测量工具（钢卷尺、水准仪、经纬仪、全站仪、磅秤等）均要向监理工程师报验，必须具备出厂合格证或质量检测报告，各种测量仪器的校验期不得超过1年。5、承包商用于施工中的各种施工机具必须向监理工程师报验，各种设备必须有出厂合格证或质量检测报告，成桩机械必须经有关检查机构定期检查鉴定合格发给铭牌前方可使用，说明主要技术性能和数据的名牌应镶在设备显眼的地方。6,承包商用于工程中的各类建筑材料均向专业监理工程师报送样品、材质证明、出厂合格证等有关资料，经专业监理工程师审核批准前方可采购使用。需要复检的材料必须严格按见证取样制度抽样送检。7、钢材、钢筋焊接，晚的开盘鉴定报告等承包商必须将复验单报验给专业监理工程师审核批准前方能在工程中使用。8、隐蔽工程验收，承包商自检合格后，向专业监理工程师和建设方现场代表报验，经专业监理工程师和建设方现场代表检查认可后签发隐蔽工程验收单及准浇证前方能隐蔽。9、在施工过程中发现质量事故，承包商必须及时如实报告专业监理工程师，任何质量缺陷均不得自行处理，一经检查发现追究其责任。10,在施工过程中出现人身伤亡事故，承包商必须按规定向上级部门报告，专业监理工程师收到报告后应协助做好事故的善后处理工作。11、承包商在申请竣工验收前的一个星期内，将竣工资料报送专业监理工程师审查，（二）工程建设管理主要责任划分1、业主、监理公司和承包商应按建筑法、经济合同法，各自履行自己的职权、职责和承当的义务。2、业主委托监理公司对本工程的质量控制。3、业主同监理公司是委托和被委托的关系，监理公司同承包商是监理和被监理关系，业主同承包商是经济合同关系，三方都是建设主体，是平等关系。4,监理公司在业主授权范围内依据监理合同、施工合同独立工作，履行职责，不得超越侵权范围，对业主代表中的个人意见和决定，当无法取得统一认识时，可向上一级反映,做到'我监理你的工程，你监督我的工作"。5,业主代表应根据施工过程情况定期或不定期组织召开工程协调会议，解决施工中存在的技术、经济纠纷.6,在施工过程中业主代表对专业监理工程师不能胜任此项工作或者有违规现象者，有向总监提出更换的权利。7,监理公司不得指定承包商购置各类建筑材料及预制构件厂商，业主代表（工程经理）检查发现后有权取消，并追究其责任。8、在施工过程中监理单位专业监理工程师检查发现承包商的质量屡次检查达不到标准要求，而且屡次整改仍达不到标准要求的承包商，有权建议业主清退，确保工程质量，维护业主的利益。9、业主供给的建筑材料，经检查不合格。监理公司有权清退出现场，决不允许在工程中使用。10、业主指定的购置各类建筑材料及预制构件厂商经专业监理工程师检查验收不合格,有权停止使用，并向上一级汇报。11、监理公司对承包商的工程经理、技术负责人、质检员，对工程质量不负责任者，有权建议承包商更换。12、分包商不按图纸、操作规程标准施工，监理公司有权建议业主令其退场。13、监理公司本工程总监负责对本工程质量把关，主持图纸会审和重要的技术会议，并负责重要技术文件的审定。14、监理公司工程总监外出学习和开会，总监代表全权行使总监权利，业主应认可。15、业主、监理相互监督，共同遵守"三不准"A.不合格材料不准使用。B.上一道工序不合格不准进入下一道工序。C.隐蔽工程检查不合格不准隐蔽。16,监理部应在每月25日向甲方汇报监理工作，每逢星期二，向甲方提供一周内，工程施工过程中所发现的问题以及解决问题的方法等书面文件，遇到重要事件应及时专题汇报。模板分项工程监理实施细一、模板的质量控制原那么L模板的接缝要严密，模板安装后要能保证所浇注的硅质感良好。2.模板的固定要合理，并能可靠承受硅浇注过程的测压力，以确保稔构件的成形尺寸和稔构件的正确定位。3.模板、木楞、支撑本身要有足够的刚度和强度，以确保整个施工过程的稳定和平安。二、对材料要求1.以松木裁制的模板厚度不宜小于18mm,且同截面树眼面积不应超过总截面10%,以定型夹板做模板时，墙厚度在150内可采用七夹板以上的模板做模板，当板墙厚度超过150时，应采用九夹板以上的夹板做模板。2.采用杉方木做支撑时，应选用大于80X100的木楞。三、模板施工前准备1.模板安装前，施工单位应向专业监理工程师审报模板方案设计和消除模板涨缩模，形等通病的质量保证措施。模板的施工方案设计包括：模板支撑间距,计算大小木楞间距计算:特殊部位：如悬挑构件、构造柱、框架柱、要力墙的模板固定的细部设计。2.模板安装前应先预拼，预拼时，板边要找平刨直，以保证接缝严密。拼制定型模板时，除同样板边要找平刨直外，模板正面的清理和找平，以及四角方正和固定要作为控制重点。当硅面还需做二次装修时，原那么上模板面反对刨光。四、模板安装1.条形根底模板安装条形根底底板侧模可采用木模，也可采用120厚实心破砖模，当地基土质较好，有把握施工过程不至于坍方或掉土时，还可采用喷浆或抹水泥浆固定。地梁与根底底板同时浇注时,地梁模板应采用吊模,严禁根底底板碎浇注后再二次支虹模板；地梁采用吊模时，梁上下口均要求设置津头，以消除浇注过程容易出现的上收模，下爆模的通病，梁断面撑头一般间距不应超过。地梁侧模安装前放样，应放侧模内边线，以两侧模内边线控制地梁断面，地梁断面假设考虑模板受砂挤压时实际可能增大时，放样断面可适当减少，但减小断面不应超过；一旦考虑了这一点，那么所有梁均应统一。地梁模板安装完后，应在地梁模板上弹出实际梁面控制线，或拉水平线在模板上钉标高钉控制梁面。五、模板工程的隔离剂目前，除采用夹板外，大局部模板工程很少采用隔离剂。不采用隔离剂的模板工程，在拆模时，一方面拆模困难，模板损坏率较高，另一方面，由于硅浆面在拆模时往往与模板一起脱落，造成硅质感不好，影响观感效果，因此，在以硅为主要工作量的砖混结构楼板和框架结构中的柱，梁板的模板工程应尽可能采用隔离剂。模板工程的隔离剂应尽可能采用皂脚加滑石粉作为隔离剂，反对采用废机油作为隔离剂，因为废机油在硅浇注过程容易掺入杜内，对硅的胶结不利，同时由于废机油很难去除，会影响装修打底的胶结。施工用电平安监理细那么-、总那么（一）为了在工程建设过程中，拥有施工用电平安监理工作操作性的文件，特编写本细那么，作为监理工程部开展本项管理工作的依据。（二）本细那么只适用于工程施工阶段施工用电平安监理工作。（三）本细那么如与标准、规程等矛盾之处，以标准、规程等为准。二、相关单位及施工用电概况（一）各单位概况1工程名称：大冶市房产局综合楼观光电梯设计2建设地点：大冶市房产局院内3建设单位：大冶市房产局4设计单位：大冶市瑞景工程设计有限责任公司5监理单位：大冶市经纬建设工程监理6承包单位：黄石市东方建筑工程有限责任公司（二）施工用电概况在建筑场地的东南方与380V城市供电系统相接，设变压器（或配电总箱），电源电缆线,以TNS方式接地，箱后分五路接至各个分配电箱。各施工用电设备均现场打接地极。三、编制依据（一）工程监理规划，(二)施工现场临时用电平安技术标准，(Z)施工组织设计中的施工总平面布置图、平安保证体系、技术方案及保证措施。四、监理工作流程(一)施工前准备工作查核涉及施工用电平安方面施工组织设计中的施工总平面布置图、平安保证体系、技术方案及保证措施等工作与监理规划相同，另须查验电工作业证，检查施工单位的临时用电是否按所申报的施工组织设计布置、平安保证体系是否已正常开展工作，操作电工是否为所申所的电工，其操作是否遵行施工组织设计及操作规程，检查施工单位平安交底涉及施工用电平安局部。(二)巡视检查及专项检查采用巡视检查及专项检查的方法，对施工过程中的临时用电监督管理：是否存在私拉乱接现象，电杆是否出现歪斜现象，导线、电缆是否有破损现象，配电箱是否上锁并专人看管，漏电开关是否灵敏等用电隐患问题。(三)审核施工单位变更申报的用电方案。(四)处理涉及施工用电平安的隐患及事故。(五)编(填)写及收集涉及施工用电平安方面的管理资料。(六)整理涉及施工用电平安方面的管理资料，并存档。五、监理工作控制要点及目标值施工用电平安管理的监理目标为"监督施工单位排除用电平安隐患，杜绝电气火灾及触电人身伤亡事故"。控制要点不尽全面，具体控制方面严格按施工现场临时用电平安技术标准及施工组织设计中的施工总平面布置图、平安保证体系、技术方案及保证措施等要求进行监督管理。控制要点及目标值如下：(一)用电管理1 .变更临时用电方案、专业电工变更临时用电方案、专业电工，须报监理部批准后，方可有效。2 .各类用电人员(1)操作电工：操作电工必须按监理批准的的人员持证上岗；平安、维修或撤除临时用电工程，必须由专业电工完成。(2)掌握平安用电根本知识和所用设备的性能。(3)使用设备前必须按规定穿戴和配备好相应的劳动防护护用品，并检查电气装置和保护设施是否完好，严禁设备带病运转。(4)停用的设备必须拉闸断电，锁好开关箱；(5)负责保护所用设备的负荷线、保护零线和开关箱，发现问题及时报告解决。(6)搬迁或移动用电设备，发现经电工切断电源并作妥善处理后进行。3.平安技术档案(1)施工现场临时用电平安技术档案包括：临时用电施工组织设计的全部资料，修改临时用电施工组织设计的资料，技术交底资料，临时用电工程检查验收表，电气设备的试、检验凭单和调试记录，接地电阻测定记录表，定期检查(复)查表，电工维修工作记录等。(2)平安技术档案应由主管该现场的电气技术人员负责建立与管理，其中电工维修工作记录可指定电工保管，并于临时用电工程撤除后统一归档。(3)临时用电工程的定期检查时间：施工现场每月一次，基层公司每季一次。基层公司检查时，应复查接地电阻值。(4)检查工作应按分部、分项工程进行，对不平安因素，必须及时处理，并应履行复查验收手续。(二)施工现场与周围环境1 .在建工程与外电线路的平安距离(1)在建工程不得在高、低压线路下方施工，上下压线路下方，不得搭设作业棚、建造生活设施。或堆放构件、架具、材料及其它杂物等。(2)在建工程(含脚手架)的外侧边缘与外电架空线路的边线之间必须保持平安操作距离。上、下脚手架的斜道严禁搭设在有外电线路的一侧。最小平安距离不小于表1数值。在建工程(含脚手架)的外侧边缘与外电架空线路的边线之间的最小平安操作距离表1外电线路电压IKV以下I-IOKV35-110KV154-220KV330-5020KV最小平安操作距离(M)4681015(3)施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路施工现场的机动车道与外电架空线路交叉时的最小垂直距离表2外电线路电压IKV以下I-IOKV35KV最小垂直路离(M)677线面的垂直距离应不小于表2的数值。(4)旋转臂架式起重机的任何部位或被吊物边缘与埋地外电电缆沟槽边缘之间的距离不得小于O.5M2 .外电保护(1)对达不到上述第(2)-(4)条距离的规定时，必须采取防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的的警告标志牌。在架设防护设施时，应有电气工程技术人员或专职平安人员监护。(2)上述防护措施无法实现时，必须与有关部门协调，采取停电、迁移外电线路的电路或改变工程位置等措施，否那么不得施工。(3)在外电架空线路附近开挖沟槽时，必须防止外电架空线路的电杆倾斜、悬倒。或会同有关部门采取加固措施。(4)在有辞电的施工现场时，集聚在机械设备上的静电，应采取接地泄漏措施。(三)接地与防雷1 .-般规定(1)施工现场必须采用TN-S接地系统，即三相五线制，零线与地线不得混用。(2)设备及配电箱外壳必须与地线可靠连接，不得直接与零线相接。(3)施工现场严禁利用大地作工作零线。(4)接地线不得装设开关或熔断器。(5)接地线线径不得小于工作零线，架空间距大于12M时，应采用不小于10m的绝缘铜线。设备外壳地线，采用不小于2的铜芯软线。(6)地线必须采用黄绿相间导线，相线为黄色、绿色或红色，零线为蓝色，不得混用。2 .电气设备保护接地以下电气设备应做保护接地：电机、变压器、电器、照明器具、手持电开工具的金属外壳，电气设备传动装置的金属部件，配电屏与控制屏的金属框架，室内、外配电装置的金属框架及靠近带电局部的金属围栏和金属门，电力线路的金属保护管、敷线的钢索、起重机轨道、滑升模板金属操作平台等，安装在电力线路杆(塔)上的开关、电容器等电气装置的金属外壳及支架，3 .接地与接地电阻(1)配电总箱处必须设重复接地装置，大型固定机械设备必须单独设置重复接地装置。(2)接地装置的电阻值不得大于10Q。(3)每一接地装置必须采用两根以上的导线，在不同点与电气装置连接。(4)手持电开工具的接地线，应采用绝缘良好的电缆。(5)电开工具所使用的插座必须有地极插空。(6)每一用电设备的开关处*均须安装漏电开关。4 .防雷(1)塔吊、井字架应设置防雷装置，其接地冲击电阻不大于30o(2)安装避雷装置的机械设备，其用电线路应采用钢管，钢管须与接地装置相连。(四)配电线路1 .架空线路(1)架空线路必须采用绝缘铜线或绝缘铝线。(2)架空线路必须架设在专用电杆上，严禁架设在树木、脚手架上。(3)架空线导线截面的选择应满足以下要求：导线中的负荷电流不大于其允许载流量。线路末端电压偏移不大于额定电压的5%。单相线路的零线截面与相线相同，三相线路的零线和地线截面不小于相线的50%o为满足机械强度要求，绝缘铝线截面不小于16mm、绝缘铜线不小于IOrnllM跨越铁路、公路、河流、电力线路档距内的架空绝缘铝线最小截面不小于25mm",绝缘铜线不断小于16mm20(4)在每一个档距内每一层架空线的接头数不得超过该层导线条数的50%,且一根导线只允许有一个接头，线路在跨越铁路、公路、河流、电力线路档距内不得有接头。(五)配电箱及开关箱1 .配电箱及开关箱的设置(1)配电系统应设置总配电箱及分配电箱，实行分级配电。(2)开关箱应由末级分配电箱配电。(3)开关箱与控制的固定式用电设备的水平距离不宜超过3M。(4)配电箱、开关箱周围应有足够二人同时工作的空间和通道，不得堆放任何阻碍操作、维修的物品。(5)配电箱、开关箱应装设端正、牢固，移动式配电箱、开关箱应装设在巩固的支架上。固定式配电箱、开关箱下底大于，小于。(6)配电箱内的的开关电器、插座应巩固，不松动、歪斜。(7)配电箱、开关箱内的工作零线与保护地线不得混接。(8)配电箱、开关箱内的连接线应采用绝缘线，接头不得松动，不得有外露带电局部。(9)配电箱和开关箱的金属箱体、金属电器安装以及箱内电器的不应带电金属底座、外壳等必须作保护接地。保护零线应通过接线端子连接。(10)配电箱、开关箱必须防雨、防尘、防砸。2 .电器装置的选择(1)配电箱、开关箱内的电器必须可靠完好，不准使用破损、不合格的电器。(2)总配电箱应装设总自动开关和分路自动开关、总熔断器和分路熔断器，以及漏电保护器。总开关电器的额定值、动作整定值应与分路开关电器相适应。(3)总配电箱应装设电压表、总电流表，总电度表及其它仪表。(4)分配电箱应装设总自动开关和分路自动开关、总熔断器和分路熔断器。总开关电器的额定值、动作整定值应与分路开关电器相适应。(5)每台用电设备应有各自专用的开关箱，必须实行"一机一闸"制，严禁用同一个开关电器直接控制二台及以上用电设备。(6)开关箱内的开关电器必须能在任何情况下都可以使用电设备实行电源隔离。(7)开关箱中必须装设漏电保护器。漏电保护器应装设在配电箱电源隔离开关s。(9)总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级分段保护的功能。(10)漏电保护器必须按产品说明书安装、使用。对搁置已久重新使用和连续使用一个月的漏电保护器，应认真检查其特性，发现问题及时修理或更换。(11)手动开关电器只许用于直接控制照明电路和容量不大于5.5KW的动力电路。容量大于5.5KW的动力电路应采用自动开关电器或降压启动装置控制。(12)各种开关电器的额定值应与其控制用电设备的额定值相适应。(13)配电箱、开关箱中导线的进线口和出线口应设在箱体的下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。进、出线应加护套分路成束并做防水弯，导线束不得与箱体进、出口直接接触。移动式配电箱和开关箱的进、出线必须采用橡皮绝缘电缆。(14)进入开关箱的电源线严禁用插座连接。3.使用与维护(1)所有配电箱均应标明其名称、用途，并作出分路标记。(2)所有配电箱门应配锁，配电箱和开关箱应专人负责。(3)所有配电箱、开关箱应每月进行检查和维修一次。检查、维修人员必须是专业电工。检查、维修时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具。(4)对配电箱、开关箱进行检查、维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。(5)所有配电箱、开关箱在使用过程中必须按照下述操作顺序：送电操作顺序：总配电箱分配电箱开关箱，停电操作顺序：开关箱分配电箱总配电箱出现电气故障的紧急措施情况除外。(6)施工现场停止作业一小时以上时，应将动力开关箱断电上锁。(六)电动建筑机械和手持电开工具1 .-般规定(1)施工现场中一切电动建筑机械和手持电开工具的选购、使用、检查和维修必须遵守以下规定:选购的电动建筑机械、手持电开工具和用电平安装置，符合相应的国家标准、专业标准和平安技术规程，并且有产品合格证和使用说明书。建立和执行专人专机负责制，并定期检查和维修保养。机械设备必须接地，振动机械设备必须不少于两处接地。在做好接地的同时，必须按要求设漏电保护器。(2)塔吊、施工电梯、井字架等，除应做保护接地外，还必须做重复接地。(3)电动建筑机械或手持电开工具的负荷线，必须按其容量选用无接头的多股铜线软线。(4)每一台电动建筑机械或手持电开工具的开关箱内，除应装设过负荷、短路、漏电保护装置外，还必须按要求装设隔离开关。2 .起重机械(1)塔吊的重复接地，应在轨道的两端各设一组接地装置，两条轨道间应作电气连接。道轨的接头处，应做电气连接。对较长的轨道，每隔30M应加一组接地装置。(2)塔吊应按要求设防雷装置。(3)需要夜间工作的塔吊，应设置正对工作面的投光灯。塔身高于30M时，应在塔顶和臂架端部装设防撞红色信号灯。(4)在强电磁波源附近工作的塔吊，应在吊钩与机体间采取隔离措施。(5)外用电梯轿厢内、外均应安装紧急停止开关。(6)外用电梯轿厢与楼层间应安装双向通讯系统。(7)外用电梯轿厢所经过的楼层，应设置有机械或电气联锁装置的防护门或栅栏。(8)每日工作前必须对外用电梯的行程开关、限位开关、紧急停止开关、驱动机构和制动器等进行空载检查，正常前方可使用。检查时必须有防坠落的措施。(9)升降机的上下极限位置应设置限位开关。3.i工机械(1)潜水式钻孔机电机的密封性能，应符合国家GB1498-79电机低压电器外壳防护等级中的IP68规定。(2)潜水电机的负荷线应采用YHS型潜水电机用防水橡皮护套电缆，长度应不小于s。(2)夯土机械的负荷线应采用耐气候型的橡皮护套铜芯软电缆。(3)使用夯土机械必须按规定穿戴绝缘用品，应有专人调整电缆。电缆线长度应不大于50Mo严禁电缆缠绕、扭结和被夯土机械跨越。多台夯土机械并列工作时，其间距不得小于5M,串列工作时，不得小于10M。(4)夯土机械的操作扶手必须采取绝缘措施。5.焊接机械(1)焊接机械应放置在防雨和通风良好的地方。焊接现场不准堆放易燃易爆物品。交流弧焊机变压器的一次侧电源线长度应不大于5M,进线处必须设置防护罩。(2)使用焊接机械必须按规定穿戴防护用品，对发电机式直流弧焊机的换向器，应经常检查和维修。(3)焊接机械的二次线宜采用YHS型橡皮护套铜芯多股软电缆。电缆的长度应不大于30M。6.手持式电开工具(1)-般场所应选用IlS的漏电保护器。假设选用I类手持式电开工具，必须作保护接地。(2)露天、潮湿场所或在金属构架上操作时，必须选用H类手持式电开工具，并装设防溅漏电保护器。严禁采用I类手持式电开工具。(3)狭窄场所(锅炉、金属容器、地沟、管道内等)，宜选用带隔离变压器的III类手持式电开工具；假设选用IIs,且防溅。(2)平板振动器、地面抹光机、水磨石机的负荷线必须采用耐气候型的橡皮护套铜芯软电缆。水泵的负荷线必须采用YHS型防水橡皮护套电缆，不得承受任何外力。(七)照明1 .-般规定(1)在坑洞内作业、夜间施工或自然采光差的场所，作业厂房、料具堆放场、道路、仓库、办公室、食堂、宿
