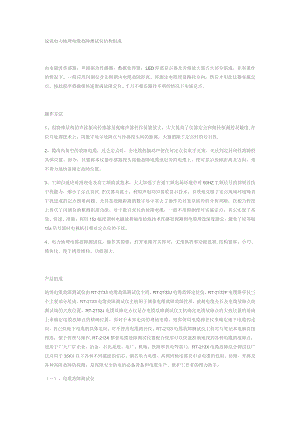

    说说电力地埋电缆故障测试仪结构组成.docx

    说说电力地埋电缆故障测试仪结构组成由电磁波传感器,声波振动传感器,数据处理器,LED距离显示器及音频放大器五大部分组成。在有条件的情况下,一般应用闪测仪首先粗测出电缆故障距离,再测定电缆埋设路径方向,然后才用此仪器实施定点。按此程序将确保快速准确故障定位。T万不要在路径不明的情况下实施定点。操作方法1、用特殊结构的声波振动传感器及低噪声器件作前置放大,大大提高了仪器定点和路径探测的灵敏度.在信号处理技术上,用数字显示故障点与传感探头间的距离,大地消除了定点时的后目性.2、缆沟内架空的故障电缆,过去定点时,全电缆的振动声使任何定点仪束手无策,无法判定封闭性故障的具体位置。如今,只要将本仪器传感器探头接触故障电缆或近旁的电缆上,便可显示故障距离及方向,亳不费力地快速确定故障位置。3、工频自适应对消理论及高工频陷波技术,大大加强了在强工频电场环境中对50HZ工频信号的抑制及抗干扰能力,缩小了定点盲区.在仪器功能上,利用声电同步接收显示技术,有效地克服了定点现场环境噪音干扰造成的定点困难问题。尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断,在相当程度上替代了闪测仪的粗测距离功能。对于数百米长的故障电缆,一般不用粗测便可实施定点,真正实现了高效、快速、准确。利用15z幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定,避免了原等幅15z信号源时电视机行频对定点仪的干扰。4、电力地埋电缆故障测试仪,操作其简便,打开电源开关即可,无须换挡和功能选择.结构紧凑、小巧、模块化,便于携带维修,功能强大.产品组成地埋电缆故障测试仪由RT-2133电缆故障测试仪主机、RT-2132J电缆故障定位仪、RT-2132F电缆路径仪三个主要部分组成。RT-2133电缆故障测试仪主机用于测量电缆故障故障性质,被测电缆全长及电缆故障点距测试端的大致位置。RT-2132J电缆故障定点仪是在电缆故障测试仪主机确定电缆故障点的大致位置的基础上来确定电缆故障点的精确位置。而对于未知走向的埋地电缆,则需使用电缆路径仪来确定地下电缆的走向。若己知地下电缆的具体走向,可不使用电缆路径仪。RT-2133电缆故障测试仪主机可与笔记本电脑直接相连,便于管理与操作.RT-213X整套电缆故障测试仪器配合使用可以快速准确地找到各种电缆的故障点,适用于广大厂矿企业、冶金、石化系统、电厂、机场、铁路和供电等部门。RT-213X电缆故障综合测试仪广泛应用于35KV以下各种不同截面的铝芯、铜芯电力电缆、高频同轴电缆及市话电缆的低阻、短路、开路及各种高阻故障的探测,是保障安全供电的必备设备和电缆生产、维护工作者的得力助手。(一)、电缆故障测试仪可测的电缆故障类型:各种截面的铝芯或铜芯电力电缆、同轴电缆、及其他类型电缆的:闪络性电缆故障或电阻值极高的故障;封闭性电缆故障或一般高阻的故障;电缆的低阻故障、短路或升路故障;电缆长度和电波在电缆中的传播速度。规格及参数1、可测电缆的电压等级:35KV以下;2、ZUi大测试距离:15Km;3、工作极限误差:±3%;4、使用环境温度:-10'40-C;5、使用环境湿度:4575%;6、工作电源:可充电电池7、功耗:30W;8、外形尺寸:230*140*270(mm3);9、重量:2kg;(二)、电缆故障定位仪仪器配备了一流的集成电路和放大器。在RT-2132F电缆故障定位仪器的声音通道上的过滤装置最大限度地去除干扰噪音,同时增强电弧产生的声音.液晶显示屏可同时显示声音脉冲和磁脉冲以及故障点距探头测试点的距离。这样通过监听地下声音的变化及显示距离来共同判断故障点.规格及参数1、可同步接受故障点放电时产生的声波和电磁波并显示探头到故障点的距离;2、显ZJ距离:zui大22.6米,ZUi小距离0.1米;3、电源电压:9V;功耗:0.2W;4、使用温度:-10-4(TC;外形尺寸:5、:180*80*70;6、探头:85*90;7、重量:L5Kg(含探头);(三)、RT-2132F电缆路径仪是核查地下电缆走向、埋深的仪器,在电缆径路不明的情况下,查找地下电缆的路径及深度。规格及参数:1、测试信号:正弦波,频率15KHz,IKHz:2、输出功率:30W;输出阻抗:8;3、电源电压:交流220V±10%,50llz±l%;4、使用环境温度:T0-40C;5、外形尺寸:300*250*906、重量:1.5kg尊敬的客户:感谢您关注我们的产品,本公司除了有此产品介绍以外,还有IOKV高压绝缘垫,ZGF-2mA/60KY直流高压发生器.硅橡胶高压线,继电保护试验装置,微水测试仪,安全工器具力学性能试验机,双钳相位伏安表,100A问路电阻测试仪等等的介绍,您如果对我们的产品有兴趣,咨询.谢谢!
