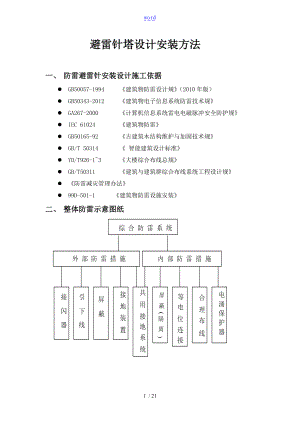

word避雷针塔设计安装方法一、 防雷避雷针安装设计施工依据l GB50057-1994 建筑物防雷设计规（2010年版）l GB50343-2012 建筑物电子信息系统防雷技术规l GA267-2000 计算机信息系统雷电电磁脉冲安全防护规l IEC 61024 建筑物防雷l GB50165-92 古建筑木结构维护与加固技术规l GB/T 50314 智能建筑设计标准 l YD/T926-13 大楼综合布线总规l GB/T50311 建筑与建筑群综合布线系统工程设计规l 防雷减灾管理办法l 99D-501-1 建筑物防雷设施安装二、 整体防雷示意图纸三、避雷针塔安装滚球半径计算法建筑物年预计雷击次数应按下式计算： 式中：N建筑物年预计雷击次数 (次/a)； k校正系数, 在一般情况下取 1；位于河边、湖边、山坡下或山地中土壤电阻率较小处、地下水露头处、土山顶部、山谷风口等处的建筑物，以及特别潮湿的建筑物取 1.5；金属屋面没有接地的砖木结构建筑物取 1.7；位于山顶上或旷野的孤立建筑物取 2； N g建筑物所处地区雷击大地的年平均密度 (次/km2/a)； A e与建筑物截收相同雷击次数的等效面积 (km2)。 四、 避雷针塔品牌材质分类避雷针分为：提前放电避雷针、先导放电避雷针、限流避雷针、优化避雷针、普通避雷针避雷针材质：不锈钢、纯铜、热镀锌、钛合金避雷针、铝材、玻璃钢避雷针、其他钢材等避雷针品牌：1） 进口品牌：艾力高避雷针、PULSAR避雷针、OMEX避雷针、富兰克林避雷针、ESE卫星避雷针、Stormaster ESE卫士避雷针、领导者避雷针、ABB避雷针、法国之星避雷针（STAR）、VEGA提前放电避雷针、OMEGA（-X）法国避雷针、西班牙nimbus避雷针、法国INDELEC避雷针、ProESE60避雷针等等2） 国品牌避雷针：万佳避雷针、YBZ扬博防雷、THZ智能避雷针、爱劳避雷针、中光避雷针、捷力通避雷针、中力避雷针、地凯避雷针、避雷针、立信避雷针、标定避雷针、神龙避雷针、易龙避雷针等等五、 避雷针塔具体安装图示避雷针在楼面或平台安装（扬博防雷科技提供）避雷针在楼面安装（防雷科技提供）独立避雷针在地面安装（捷力通防雷科技提供）独立避雷针在地面安装（捷力通防雷科技提供）避雷装饰塔在楼面安装（万佳防雷科技提供）古建筑物避雷针安装（扬博防雷科技提供）古建筑物避雷带及引下线安装（扬博防雷科技提供）车载自动升降避雷针（扬博防雷科技提供）捷力通防雷公司提供资料地面自动升降避雷针（接地电阻小于10欧姆）避雷针及接地系统安装（捷力通防雷公司提供）避雷针在墙侧面安装方法（捷力通防雷公司提供）监控避雷针安装方法（万佳防雷科技）输电线路避雷针安装（王培超制图）煤矿/石油井架避雷针塔安装（接力通防雷科技提供）风景区仿生树避雷针效果（利涛提供）电力线路避雷针安装21 / 21
