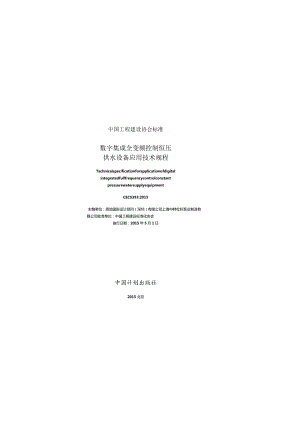

中国工程建设协会标准数字集成全变频控制恒压供水设备应用技术规程TechnicalspecificationforapplicationofdigitalintegratedfullfrequencycontrolconstantpressurewatersupplyequipmentCECS393:2015主编单位：悉地国际设计顾问（深圳）有限公司上海中韩杜科泵业制造有限公司批准单位：中国工程建设标准化协会施行日期：2015年5月1日中国计划出版社2015北京中国工程建设标准化协会公告第189号关于发布数字集成全变频控制恒压供水设备应用技术规程的公告根据中国工程建设标准化协会关于印发2013年第二批工程建设协会标准制订、修订计划的通知（建标协字2013119号）的要求由悉地国际设计顾问（深圳）有限公司、上海中韩杜科泵业制造有限公司等单位编制的数字集成全变频控制恒压供水设备应用技术规程,经本协会建筑与市政工程产品应用分会组织审查，现批准发布,编号为CECS393:2015,自2015年5月1日起施行。中国工程建设标准化协会二。一五年一月十九日根据中国工程建设标准化协会关于印发2013年第二批工程建设协会标准制订、修订计划的通知（建标协字2013119号）的要求，制定本规程。数字集成全变频水泵控制技术是二次供水领域应用变频调速恒压供水设备在控制技术研发进程中的最新成果。与普通继电器电路单变频控制恒压供水设备相比，采用数字集成全变频水泵控制技术的恒压供水设备具有安全可靠、高效节能、智能化程度高、扩展功能强、现场调试和维护操作更便捷等显著特点。本规程共分7章和2个附录，主要内容包括:总则、术语、数字集成全变频控制恒压供水设备、设计选用、施工安装、调试与验收、维护管理等。本规程由建筑与市政工程产品应用分会归口管理，由悉地国际设计顾问（深圳）有限公司（地址：上海市康健路138号CCDl大厦,邮政编码:200235）负责解释.在使用过程中如发现有需要修改或补充之处,请将意见和有关资料寄送解释单位.主编单位：悉地国际设计顾问（深圳）有限公司上海中韩杜科泵业制造有限公司参编单位：中国建筑西北设计研究院有限公司华东建筑设计研究总院中元国际（上海）工程设计研究院有限公司福建省建筑设计研究院上海建工四建集团工程设计研究院上海世纪都城建筑设计研究院有限公司青岛理工大学建筑设计研究院机械工业第一设计研究院中国城镇供水排水协会设备材料工作委员会上海市供水行业协会青岛市海润自来水集团有限公司主要起草人：罗定元沈月生冯旭东程宏伟李文杜鹏吴敏罗荣峰咸明哲江忠义乐林生王浩明主要审查人：赵锂陈怀德李兴能归谈纯吕晖姜文源刘西宝张海宇王竹刘彦菁王亮吴海林孟祥敏王亚妮施炜邓军平中原张可欣张军峰叶小栖周莉莉张薇徐凤方玉妹孙钢李益勤赵俊1总则（1）2术语（2）3数字集成全变频控制恒压供水设备（3）3.1 一般规定（3）3.2 水泵（4）3.3 数字集成水泵专用变频控制器（5）3.4 控制（6）3.5 标准型恒压供水设备（9）3.6 修式管网叠压恒压供水设备（10）3.7 箱式管网强压恒压供水设备（11）4设计选用（U）4.1 一般规定（U）4.2 供水水质、水fit.水压（15）4.3 泵房（15）4.4 供电、接地和安全防护（16）5施工安装（18）1.1 一般规定<18）1.2 设备安装<18）1.3 管道安装（19）1.4 试压（19）1.5 冲洗、消毒（20）1.6 安全能工（20）6 调试与验收（21）6.1 检表（21）6.2 i试¢21)6.3 总收(22)7 维护管理(24)附录A数字集成全变频控制恒压供水设备技术性能参数(25)附录B数字集成全变频控制恒压供水设备外形尺寸(42)本规程用词说明(75)引用标准名录(76)附：条文说明(77)Contents1 Generalprovisions(1)2 Termsi(2)3 Digitalintegratedfullfrequencycontrolconstantpressurewatersupplyequipment(3)3.1 Generalrequirements(3)3.2 WaterPUmP(4)3. 3Digitalintegratedwaterpumpspecialfrequencycontroller(5)3.4Controlling(6)3. 5Standardconstantpressurewalersupplyequipment(9)4. 6Columnedtankpressuresuperposedconstantpressurewatersupplyequipment(10)5. 7Rectangulartankpressuresuperposednstantpressurewatersupplyequipment(11)4Designandselection(14)6. 1Generalrequirements(14)7. 2Waterquality,waterquantity,waterpressure(15)8. 3PUmPhouse(15)9. 4Powersupply,groundingandsafetyprotection(16)5Constructionandinstallation(18)5.1 Generalrequirements(18)5.2 Equipmentinstallation(18)5. 3Pipeinstallation(19)5. 4Pressuretesting(19)5. 5Cleaninganddisinfection(20)10. 6Safetyconstruction*(20)6 Commissioningandacceptance(21)6. 1Inspection(21)7. 2Commissioning(21)8. 3Acceptance(22)7 Maintenance(24)AppendixAPerformanceparameterofdigitalintegratedfullfrequencycontrolconstantpressurewatersupplyequipment(25)AppendixBOutlinedimensionofdigitalintegratedfullfrequencycontrolconstantpressurewatersupplyequipment(42)Explanationofwordinginthisspecification(75)1.istofquotedstandards(76)dditionExplanationofprovisions(77).o.为使采用数字集成全变频控制恒压供水设备的建筑二次供水工程在设计、施工、验收及维护管理中做到技术先进、安全卫生、经济合理、确保质量、运行可靠、节约能源、维护方便，制定本规程。1.0.2本规程适用于新建、扩建和改建的民用与工业建筑生活用水二次供水工程中采用数字集成全变频控制恒压供水设备的系统设计、施工安装、调试验收和维护管理。建筑空调循环水、建筑中水、城乡供水、工矿企业生产用水等工程当采用数字集成全变频控制恒压供水设备时,根据需要也可按本规程执行.1.0.3建筑二次供水工程中采用的数字集成全变频控制恒压供水设备应符合国家现行相关产品标准的规定。1.0.4建筑二次供水工程中采用数字集成全变频控制恒压供水设备的系统设计、施工安装、调试验收和维护管理除执行本规程外，尚应符合国家现行有关标准的规定.2.0.1数字集成全变频控制恒压供水设备digitalintegratedfullfrequencycontrolconstantpressurewatersupplyequipment设备中的每台水泵均独立配置数字集成水泵专用变频控制器，各变频控制器通过CAN总线技术相互通信、联动控制、协调工作可直接通过显示屏进行人机对话实现泵组运行参数的设定与调整,使泵组实现全变频控制运行的成套变频调速恒压供水设备。2.0.2数字集成水泵专用变频控制器digitalintegratedwaterpumpspecialfrequencycontroller采用数字集成控制技术，将变频调速和水泵运行控制等功能集成为一体的水泵专用变频控制装置。2.0.3管网叠压供水pressuresuperposedwatersupply供水设备从有压的供水管网中直接吸水登压的供水方式。2.0.4球式管网叠压供水设备columnedtankpressuresuperposedwatersupplyequipment配置有承压稔流球,从有压的供水管网中直接吸水叠压供水，并保证供水管网水压不低于设定压力值，且水质不被污染的成套供水装置。2.0.5箱式管网叠压供水设备rectangulartankpressuresuperposedwatersupplyequipment配置有常压储水箱，平时从有压的供水管网中直接吸水叠压供水,并保证供水管网水压不低于设定压力值；能够实现管网叠压与水箱供水相互切换,且水质不被污染的成套供水装置。3数字集成全变频控制恒压供水设备3.1 一般规定3.1.1 数字集成全变频控制恒压供水设备按其主要组件配置可分为下列三种型式：1.1.1 压供水设备；1.1.2 叠压恒压供水设备；1.1.3 叠压恒压供水设备.1.1.4 数字集成全变频控制恒压供水设备的使用环境应符合下列要求：1安装场所环境温度：5C40C；2相对湿度：9O%（2OC时），无结露；3海拔高度：1000m;4输送介质:清水；5介质温度：70C;6系统允许最高工作压力：2.5MPa；7设备安装地点应无导电或爆炸性尘埃无腐蚀金属或可导致绝缘破坏的气体和蒸汽；8供电电源应为交流22OV/38OV、5OHz。1.1.5 数字集成全变频控制恒压供水设备中的每台水泵均应独立配置一个具有变频调速和控制功能的数字集成水泵专用变频控制器.1.1.6 数字集成全变频控制恒压供水设备的水泵配置，应符合下列规定：1应设2台或2台以上的工作水泵,但不宜多于5台；2应设置1台大于或等于最大一台工作泵供水能力的备用泵；3当用户用水量不均衡且持续时间较长时,宜配置适合于低谷用水量的小型水泵,小型水泵的额定流量可为工作泵流量的1/3l21.1.7 当数字集成全变频控制恒压供水设备需要配置小型气压水罐时,应采用立式或卧式隔膜式气压水罐并应按单台工作水泵的流量计算气压水罐的容积。小型气压水罐的公称压力等级可分为LoMPa、】.6MPa和2.5MPa三种。1.1.8 数字集成全变频控制恒压供水设备水泵吸水管、出水管上阀门及其他管路附件的设置应符合国家现行有关标准的规定.1.1.9 当数字集成全变频控制恒压供水设备应用于生活饮用水给水系统时，其配置的管道、阀门等过流部件宜采用食品级不锈钢或其他符合卫生要求的材质。1.1.10 字集成全变频控制恒压供水设备应满足当地城镇建设和供水、卫生部门对用户供水水质及卫生等方面的要求。1.1.11 字集成全变频控制恒压供水设备中的成套组件应符合相关标准的规定，配套选用时应有产品合格证或其他质量证明文件。3.2 水泵3.2.1 数字集成全变频控制恒压供水设备应采用高效率、低噪声、节能型及流量-扬程性能曲线无驼峰的高心水泵；水泵过流部件应采用符合卫生标准的材质。3.2.2 2.2数字集成全变频控制恒压供水设备中水泵所配用的电机.应符合下列规定：1当功率小于1.5kW时应符合三相220V/380V、50HZ电压标准；当功率大于或等于1.5kW时应符合三相38OV、5OHZ电压标准.2电机防护等级应为IP55绝缘等级应为F级。3电机应符合现行国家标准中小型三相异步电动机能效限定值及能效等级GB18613的能效要求。3.2.3 数字集成全变频控制标准型、罐式管网柱压及箱式管网费压恒压供水设备中水泵的泵轴与电机轴应通过联轴器直接连接；家用微型全变频控制恒压供水设备中的水泵和电机可采用同轴形式。3.2.4 数字集成全变频控制恒压供水设备中水泵的密封方式应采用集装式机械密封。3.3 数字集成水泵专用变频控制器1 .3.1数字集成水泵专用变频控制器应具有下列功能：1水泵变频调速和控制功能；2 PlD控制功能；3水泵运行数据储存功能；4采用CAN总线方式实现多台配置有变频控制器的水泵相互间通信与数据共享，采用RS232或RS485实现外部通信的远程监控功能；5无流量感应休眠功能；6水泵防冻功能,环境温度过高或过低报警保护功能，变频控制器过热保护功能；7停电复位功能；8单泵变频运行功能，主泵交替运行功能，多泵联动变频运行与控制功能，9高电压、低电压、过电流、接地、过载、缺相、通信故障等保护功能；10故障声光报警和故障中文显示功能；11水泵或泵组成套设备整机进水口与出水口压力自动检测及差压比较控制功能；12超压保护功能；13自动越过故障泵运行功能；14水泵或泵组成套设备无水保护功能；15按时间（24小时）、星期（7天）、月历（12月）重新设定系统运行工况功能；16系统运行实际压力值与仪表显示压力值不一致时的调整功能；11各类报警信息的显示与存储功能；18锁定变频及控制参数，防止非专业人员误操作功能；19传感器保护功能；20用户需要的其他功能.3.3.2 数字集成水泵专用变频控制器供电电源的电压应为交流220V/380V.3.3.3 数字集成水泵专用变频控制器的防护等级应为IP55。3.3.4 数字集成水泵专用变频控制器的输出频率应为0.05Hz50Hz,频率精度显示应为O.1Hz.3.3.5 数字集成水泵专用变频控制器的冷却方式宜采用增强散热方式.3.4控制1.1.1 1数字集成全变频控制恒压供水设备的控制设计应符合现行国家标准通用用电设备配电设计规范GB50055的规定。1.1.2 数字集成全变频控制恒压供水设备的水泵电机应具有自动控制（包括备用泵自投）、远程控制及就地控制三种控制方式。1.1.3 数字集成全变频控制恒压供水设备中配置的小型水泵应采用变频控制运行方式，并应与主工作水泵共享同一传感器提供的系统压力信号.1.1.4 数字集成全变频控制恒压供水设备的自动控制应具备下列功能：61水泵应按设定的压力并根据系统流量变化自动启、停和转速自动调节。备用泵应设定为故障自投和轮换互投；2多工作泵并联全变频控制运行和效率均衡平均分摊功能；3罐式、箱式管网叠压全变频控制恒压供水设备利用市政管网压力叠压供水功能；4越过故障泵运行功能；5停电、停水后自动复位功能；6泵组自动巡检功能；7自我诊断设备运行状态是否正常及系统报警解除后自动恢复运行功能；8储存设备运行信息功能，9系统超压报警功能；10防止电机过载功能；II防止水泵空转功能；12设备环境温度过高或过低时的自我保护功能；B防止非管理人员擅自操作的控制器锁定功能；14远程监控及通信功能（含检修时解除远程控制功能）；15传感器保护功能；16中文菜单显示界面及全彩色图像显示功能；17用户需要的其他扩展功能。1.1.5 数字集成全变频控制恒压供水设备的自动控制显示屏应为中文界面，并应具有下列操作功能：1.1.6 对话或显示屏进行系统各类运行参数的设定与调整:2通过操作CAN通信设置实现泵组内部通信和主从泵区分，3通过操作设置温度保护功能，实现水泵防冻功能以及环境温度过高或过低报警保护功能；4通过操作实现变频器故障报警自动复位次数及时间；5通过操作差压控制方式实现系统差压控制运行；6通过操作时间、星期、月历的改变，实现泵组按不同时间、星期、月历变频控制运行；7通过操作显示偏差调整值来校正系统实际压力值与仪表显示压力值的不一致；8通过操作进入锁定密码，防止非管理人员误操作。1.1.7 数字集成全变频控制恒压供水设备的自动控制显示屏应具有下列显示功能，1系统运行参数显示：频率、运行比率、压力；2设备运行状态显示：电机、水泵、水箱水位的运行和故障；3供电电源参数显示：电压、电流、频率；4各泵运行时间、故障次数、历史故障记录套询及消耗电量、累积用电Sh5设备运行的系统瞬时流量.累积流量。1.1.8 4.7数字集成全变频控制恒压供水设备的自动控制系统应具有故障自我诊断、报警和自动保护功能.对可恢复性的故障应能够自动或手动报警、恢复正常运行.1.1.9 数字集成全变频控制恒压供水设备应配置符合国际标准的RS485通信接口，变频控制器外壳的防护等级应符合现行国家标准外壳防护等级（IP代码）GB4208的规定1.1.10 字集成全变频控制恒压供水设备的自动控制系统应具有良好的抗干扰能力，并符合现行国家标准调速电气传动系统第3部分：电磁兼容性要求及特定的试验方法GB12668.3及电气控制设备GB/T3797的规定.1.1.11 10数字集成全变频控制恒压供水设备检测仪表的量程应为工作点测量值的1.5倍2倍；系统压力控制精度不应大于0.OlMPa.1.1.12 数字集成全变频控制恒压供水设备应成套配置2套压力传感器，压力传感器应性能可靠、工作稳定、抗干扰性强。3.5标准型恒压供水设备3.5.1标准型恒压供水设备应由下列组件组成（图3.5.1）：1隔膜式气压水罐；2水泵；3压力传感器、耐振仪表；4数字集成水泵专用变频控制器；5水泵吸水管、出水管等管道；6管路阀门及附件,7设备底座和减振降噪设施.图3.5.1标准型恒压供水设备组成及控制原理示意图I-隔膜式气压水SL2水泉,3压力传感器，4一数字集成水泵专用变频控制器3.5.2 供标准型恒压供水设备水泵吸水用的不锈钢储水箱宜由设备供应商根据设计要求配套。3.5.3 标准型恒压供水设备中的自动控制宜扩展下列功能：I泵房地面积水报警功能；2地下泵房集水井排水泵联动功能；3防止远程控制运行数据中断功能.3.5.4 家用微型恒压供水设备应由下列组件组成（图3.5.4）：1微型隔膜式气压水罐；2压力传感器；3T型多功能止回阀；4配置有数字集成水泵专用变频控制器的微型离心水泵，5管路阀门及附件；6成品底座。图3.5.4家用微地恒压供水设备组成及控制原理示意图1-微型隔黑式气压水*；2压力传络器,3-T型多功能止网阀；4一配置有数字集成水柒专用变软控制壮的微型离心水泵，5一数字集成水系专用变娠控制耗3.6罐式管网叠压恒压供水设备3.6.1 罐式管网叠压恒压供水设备应由下列组件组成（图3.6.I）：1倒流防止器阀组（根据用户需要配置）；2真空抑制器（防负压装置）；3不锈钢稳流罐；4隔膜式气压水罐；5水泵；6压力传感器、液位传感装置；7数字集成水泵专用变频控制器，8管路阀门及附件；9设备底座和减振降噪设施。图3.6.曜式管网叠压恒压供水设备组成及控制原理示意图】一倒流防止器阀b2真空抑制器：3一不镑纲稳涨罐；4一隔膜式气压水罐：5水泵,6-压力传感器；7一数字集成水柒t?用变频控制器3.6.2 罐式管网叠压恒压供水设备中的稳流罐应为食品级不锈钢材质，其水容积不应小于Imin系统设计流量。3.6.3 罐式管网叠压恒压供水设备中的自动控制宜扩展下列功能：1登压进水口管制功能；2真空抑制器故障报警功能；3倒流防止器故障报警功能；4防止远程控制运行数据中断功能。3.7箱式管网叠压恒压供水设备3.7.1箱式管网叠压恒压供水设备应由下列组件组成（图3.7.D：7图3.7.1箱式管网叠压恒压供水设备组成及控制族理示意图_倒流防止器阀组；2受压进水管制装置，3-«1水箱M一隔震式气压水Mh5水泵；6压力传感器门一数字集成水泵。用变频控制器；8一电磁水力控制阀j9一水箱自动清洗装置1倒流防止器阀组（根据用户需要配置）；2段压进水管制装置；3储水箱；4隔膜式气压水罐；5水泵；6压力传感器、液位传感器；7数字集成水泵专用变频控制器；8电磁水力控制阀；9水箱自动清洗装置；io管路阀门及附件；11设备底座和减振降噪设施。3.7.2 箱式管网登压恒压供水设备中的储水箱应为食品级不锈钢材质。储水箱的有效水容积宜按lh2h系统设计流量或根据用户需要配置，当水箱总容积大于50m,时宜分成两格.并设置连通管。3.7.3 储水箱的人孔、通气管、溢流管、水位自动控制及自洁消毒装置等的配置均应符合现行国家标准建筑给水排水设计规范GB50015的规定，并应有防止蚊蝇等生物进入的措施。3.7.4 箱式管网叠压恒压供水设备中的自动控制宜扩展下列功能：1叠压进水口管制功能；2倒流防止器故隙报警功能；3水箱液位超高报瞽功能；4防止远程控制运行数据中断功能；S地下泵房集水井排水泵联动功能；6水箱自动清洗功能。4设计选用4.1 一般规定4.1.1 数字集成全变频控制恒压供水设备可根据本规程附录A、附录B按下列规定选用：1当城镇供水管网不具备叠压供水设备使用条件,或当地供水部门不允许水泵直接从供水管网吸水时,应采用数字集成全变频控制标准型恒压供水设备；2当城镇供水管网符合叠压供水设备使用条件，且当地供水部门允许水泵直接从供水管网吸水时，可采用数字集成全变频控制罐式管网叠压恒压供水设备或数字集成全变频控制箱式管网叠压恒压供水设备，3屋顶水箱重力供水的顶层用户如水压不足，以及城镇供水管网水压不能满足用户要求的别里、独幢单体小型建筑可采用数字集成全变频控制家用微型恒压供水设备.4.1.2 下列用户不得采用数字集成全变频控制罐式或箱式管网登压供水设备：4.1.3 过于集中，瞬间用水量过大且无有效调储等技术措施的用户，4.1.4 率要求高不允许停水的用户；4.1.5 工、使用、贮存和研究对健康有害有毒物质及药品等危险化学物质的单位和仓库等用户4.1.6 数字集成全变频控制罐式或箱式管网叠压供水设备的进水管应单独接自供水干管当供水干管为环状时宜从环网接入，并符合下列要求：1设备的进水管管径宜比供水干管小两级及以上，或小于或等于供水干管过水断面积的1/3；也可按表4.1.3采用。*4.1.3管网压供水设皆进水管管径（mm）供水干管管校100150200300350400设备进水IfIr径65<80100150200<2502设备进水管的流速不宜大于1.2ms.3当设备进水管直接从城镇供水管网接出或接自小区供水管网，但小区引入管上未设置防回流污染设施时,在设备进水管上应设置倒流防止器阀组.4.2 供水水质、水量、水压4.2.1 数字集成全变频控制生活给水系统的水质应符合现行国家标准生活饮用水卫生标准GB5749的规定。4.2.2 2.2数字集成全变频控制恒压生活给水系统所采用设备的供水能力不应小于服务对象的生活给水设计流垃。4.2.3 数字集成全变频控制恒压生活给水系统所采用设备的供水压力应满足系统最不利配水点所需水压的要求。4.3 泵房4.3.1 数字集成全变频控制恒压供水设备宜设置在水泵房内。4.3.2 居住建筑的生活给水泵房宜独立设置。设置在居住建筑内的数字集成全变频控制生活给水泵房不应毗邻居住用房，也不应布置在居住用房的上层或下层。4.3.3 用于设置数字集成全变频控制恒压供水设备的泵房应符合下列要求：4.3.4 等级应为一级或二级；2应有充足的光线和良好的通风,泵房内换气次数不应少于每小时6次；3无储水箱泵房的净空高度不应低于3.Om,有储水箱泵房应满足水箱顶面距建筑顶板（或梁底）的净空高度不低于0.8m的要求；4应有排水及可靠的供电设施4.3.5 泵房内储水箱的布置应符合下列规定：1储水箱外壁与墙面之间的净距应满足施工或装配的要求。无管道的便!面，净距不宜小于O.7m.安装有管道的侧面，净距不宜小于Lom,且管道外壁与墙面之间的通道宽度不宜小于06m.2储水箱的基础高度宜为0.3m0.5m.4.3.6 储水箱的进水管、溢流管、泄水管和信号装置的设置应符合现行国家标准建筑给水排水设计规范B50015的规定.4.3.7 数字集成全变频控制恒压供水设备的基础尺寸应按产品相关技术资料确定,基础顶面高出泵房地面的高度不应小于O.10m；供水设备外轮廊面与墙面之间的间距不应小于O.8m.4.3.8 泵房内宜有检修场地;泵房内开关柜或变频控制器前面的通道宽度不宜小于l5m.4.3.9 泵房内的给水横管不应布置在水泵电机、控制柜的上方.4.4 供电、接地和安全防护4.4.1 数字集成全变频控制恒压供水设备泵房的供电设计应符合现行国家标准供配电系统设计规范GB50052的规定，宜采用双重电源或两回线路供电.4.4.2 设置有数字集成全变频控制恒压供水设备的泵房配电设计应符合现行国家标准低压配电设计规范GB50054的规定.用电设备运行中产生的谐波应符合现行国家标准电能质量公用电网谐波GB/T14549的规定。4.4.3 数字集成全变频控制恒压供水设备泵房配电线缆的选择应符合现行国家标准电力工程电缆设计规范GB50217、低压配电设计规范GB50054和建筑物电气装置第5部分：电气设备的选择和安装第523节：布线系统载流量GB/T16895.15的规定。4.4.4 当采用TN、TT系统供电时，宜采用共用接地装置，其接地电阻不应大于in。4.4.5 控制设备的金属外壳和金属支架、金属管道等均应做等电位连接，并应就近连接到等电位连接端子板上或接地干线上.4.4.6 控制设备的电源端应安装电涌保护器（SPD）。电涌保护器的选择应符合现行国家标准建筑物电子信息系统防雷技术规范GB50343的规定。电涌保护器的接地端应与配电箱的保护接地线（PE线）相连接（I配电箱的保护接地线应就近连接到等电位接地端子或接地干线上。5施工安装5.1 一般规定5.1.1 数字集成全变频控制恒压供水设备施工安装前应具备下列条件：1施工图纸及其他技术文件齐全,并已进行技术交底；2数字集成全变频控制恒压供水设备及泵房管路系统安装所需的设备组件、配件、管材和管路附件齐全外观检查合格,且已核对产品合格证、质量保证书等中文质量证明文件.产品的规格、型号、品种和数量符合要求,并经监理工程师核查确认；3现场施工用水、施工用电可满足要求；4所需的施工机具已到场；5设备基础已浇筑，承载强度符合要求.5.1.2 施工人员应熟悉并掌握数字集成全变频控制恒压供水设备的安装步骤、注意事项及基本操作技能.5.1.3 不得利用数字集成全变频控制恒压供水设备进行系统管道的试压和冲洗.5.1.4数字集成全变频控制恒压供水设备及系统管路的施工安装除执行本规程外，尚应符合现行国家标准机械设备安装工程施工及脸收通用规范GB50231、建筑给水排水及采暖工程施工质量验收规范GB50242和建筑电气工程施工质量验收规范GB50303的规定.5.2设备安装5.2.1 数字集成全变频控制恒压供水设备的安装应按下列步骤进行：1设备基础定位；2浇筑设备基础，安装减振器材；3设备就位、安装；4泵房管路安装；5设备进、出口管道连接,6管道试压；7管道冲洗；8生活给水系统消毒；9设备调试；10设备试运行，11验收.5.2.2数字集成全变频控制恒压供水设备的安装应考虑今后日常运行操作、维护管理的需要。5.3 管道安装5.3.1 管道安装前应清除管材及管路附件内部的污垢和杂质；管道安装暂时中断时，其敞口处应临时封堵。5.3.2 管道应设置支架、托架或吊架。固定支架和活动支架的设置位置、间距、型式、材质、规格尺寸等应符合设计要求.当设计无具体要求时应符合国家现行有关标准的规定.5.3.3 金属及金属复合管、管道支吊架的防腐应符合现行国家标准建筑给水排水及采暖工程施工质量验收规范GB50242等相关标准的规定.5.4 试压5.4.1 采用数字集成全变频控制恒压供水设备的建筑二次供水工程施工安装完成后应进行水压试验。试验压力应为系统设计工作压力的1.5倍，且不得小于0.6MPa.水压试验方法应符合现行国家标准建筑给水排水及采暖工程施工质量验收规范GB50242的规定，不得用气压试验代替水压试验.5.4.2 给水泵房的管道试压可单独进行，也可与该工程的给水管道系统合并试压.5.4.3 配置有储水箱的数字集成全变频控制恒压供水设备,应对水箱做满水试验.5.5 冲洗、消毒5.5.1 数字集成全变频控制二次供水系统的冲洗、消毒应在泵房设备谢试后进行,且二次生活给水系统应采用自来水进行冲洗。5.5.2 冲洗水的流速不宜小于L5ms,并应保证系统中的每个环节均能被冲洗到，不得留死角。冲洗水出口处的水质经目测与进水水质相同时为合格。系统最低点应设排水口。5.5.3 给水系统冲洗前,应对系统内不能或有碍冲洗工作的部件加以保护或拆除，用临时短管代替，待冲洗合格后复位5.5.4 生活给水系统冲洗合格后应采用消毒液对管网进行消毒。消毒液可采用含游离氯20mgL-30mgL的氯消毒剂或其他合适的消毒剂.5.6 安全施工5.6.1 1数字集成全变频控制二次供水系统施工安装过程中应遵守安全操作规程,注意设备防潮和防止污物污染；电气设备和电气线路必须绝缘良好,电线不得与金属物捆绑在一起；各种施工电动机具必须按规定做好接地保护措施，并设置单一开关.5.6.2 施工用电的安全措施应符合现行国家标准建筑电气工程施工质量验收规范GB50303的规定.5.6.3 已安装好的给水系统管道不得拉攀,也不得作为吊架使用。5.6.4 数字集成全变频控制二次供水系统投入使用前应检置并确认所有电气开关、管路阀门都处于正确位置.206调试与验收6.1 检查6.1.1 采用数字集成全变频控制恒压供水设备的建筑二次供水工程施工安装完成后应进行全面检查。6.1.2 检查应包括下列内容：1系统供水能力检查；2设备基本功能检查；3设备自动保护及复位重新启动功能检查；4设备全变频控制器显示屏及相关仪表监视功能检查；5设备控制系统各按钮的按动灵活性检查；6设备系统内各控制功能测试检fb7管路系统走向及布置检查,8设备及管路系统紧固件的牢固性检查；9管路系统严密性检查；10其他需要检查的有关内容.6.2调试6. 2.1采用数字集成全变频控制恒压供水设备的建筑二次供水工程施工安装全面检查完成后，应按设计要求进行通电、通水调试。7. 2.2调试前应将设备和泵房管路上的阀门置于相应的通、断位置,并将电气控制装置逐级通电，电源的工作电压应符合要求。8. 2.3供水设备泵组应进行点动及连续运转试验.当水泵出口压力达到设定值时,应分别对系统的流量、压力和储水箱水位等自动控制环节进行人工扰动试验并符合要求.6.2.4系统调试模拟运转时间不应低于30min.6.2.5储水箱配置的消毒设备应按产品说明书进行单体调试1.1.1 收6.3.1 数字集成全变频控制恒压供水设备各部分湖试完成后，应进行泵房分部工程验收和系统竣工验收。其中给水排水部分应符合现行国家标准建筑给水排水及采暖工程施工质量验收规范GB50242的规定，电气部分应符合现行国家标准电气装置安装工程电气设备交接试验标准GB50150和建筑电气工程施工质量验收规范GB50303的规定。6.3.2 竣工验收时应提交下列文件资料：1施工图、设计变更文件及竣工困；2隐蔽工程验收资料；3设备、设备组件、配件及管路附件、材料的质量合格证明文件；4涉水产品的卫生许可证明文件、水质检验合格报告；5系统试压、冲洗、消毒和设备调试检查记录；6工程质盘评定表.6.3.3 数字集成全变频控制二次供水工程竣工验收时应重点检查下列项目：1供水设备型号、规格及相关技术参数是否符合设计要求；2泵房设备安装位置及管路布置、敷设是否符合设计要求，3泵房供电电源的可靠性；4设备泵组运行是否正常，设备供水流量、扬程等参数是否符合设计要求；5设备接地、防雷等保护功能；6罐式或箱式管网叠压数字集成全变频控制恒压供水设备进水管上设置的倒流防止器阀组的防回流污染功能是否可毒；7当罐式或箱式管网叠压数字集成全变频控制恒压供水设备前端供水管网水压下降至设定值时的自动控制应对措施是否可靠，8泵房排水、通风设施应完好；9储水箱消毒设备的安全运行；10系统管道、管件及管路附件的管径、材质、连接方式是否符合设计要求.6.3.4 系统竣工验收合格后，有关设计图纸及施工、竣工验收资料应立卷归档.7维护管理7.0.1投入使用后的数字集成全变频控制恒压供水设备应定期检查和维护,确保设备正常运行.7.0.2数字集成全变频控制恒压供水设备的日常维护管理工作应包括下列内容：1定期巡查供水设备的出口压力是否正常，每日至少一次，并做好记录；2储水箱应定期清洗,至少每半年一次；3设备中的管道过滤器应定期清洗.至少每半年一次；4系统停水后恢复正常供水时,应及时检查供水设备的运行情况.7.0.3泵房内严禁存放易燃、易爆、易腐蚀及可能造成环境污染的物品.7.0.4泵房应保持清洁、通风,确保供水设备运行环境符合要求。7.0.5供水设备出现故障情况时,应由经培训合格的专业技术人员进行维修.附录A数字集成全变频控制恒压供水设备技术性能参数A.0.1数字集成全变频控制标准型、罐式管网叠压、箱式管网登压恒压供水设备技术性能参数可按表A.0.1取值。表A.0.1数字集成全变频控制标准型、第式管网叠压、箱式管网叠压恒压供水设备技术性能介数序号系统流盘(m3h)水聚型号供水压力(MPa)水泵功率(kWfj)水泵效率()恒压供水设各型号H式管网强压恒低供水设备型号箱式管网叠压恒乐供水设备型号13DRL3-40.200.3758NQ-2DRL3-4DNP-NQ-2DRL3-4DXP-NQ-2DRL3-43DRL3-70.300.55NQ2DRL37DNP-NQ
