    CECS404-2015 建筑排水聚丙烯静音管道工程技术规程.docx

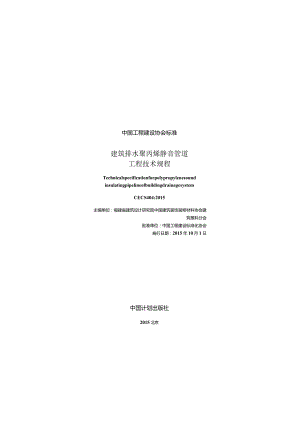

    中国工程建设协会标准建筑排水聚丙烯静音管道工程技术规程TechnicalspecificationforpolypropylenesoundinsulatingpipelineofbuildingdrainagesystemCECS404:2015主编单位:福建省建筑设计研究院中国建筑装饰装修材料协会建筑塑料分会批准单位:中国工程建设标准化协会施行日期:2015年10月1日中国计划出版社2015北京中国工程建设标准化协会公告第206号关于发布建筑排水聚丙烯静音管道工程技术规程的公根据中国工程建设标准化协会程建设协会标准制订、修订计划的班13年第一批工t协字C2013I057号)的要求,由福建省建筑设计会建筑塑料分会等单位编制的术规程,经本协会建筑给布,编号为CECS404«赚果中国建筑装饰装修材料协(建筑排水聚丙烯静音管道工程技幺M委员会组织审查,现批准发】5年10月111起施行.中国工程建设标准化协会二。一五年七月一日根据中国工程建设标准化协会关于印发2013年第一批工程建设协会标准制订、修订计划的通知(建标协字2013057号)的要求,编制组经过深入调在研究,结合工程实践,认真总结经验,并在广泛征求意见的基础上,制定本规程.本规程共分为6章和2个附录.主要内容包括:总则、术语和符号、材料、设计、施工安装、工程验收等.本规程由中国工程建设标准化协会建筑给水排水专业委员会归口管理,由福建省建筑设计研究院(地址:福建省福州市鼓楼区通湖路188号,邮政编码:350001)负责解释.在使用过程中如发现需要修改和补充之处,请将意见和资料径寄解释单位.主编单位:福建省建筑设计研究院中国建筑装饰装修材料协会建筑装料分会参编单位:福州大学悉地国际设计顾问(深圳)有限公司中元国际(上海)工程设计研究院有限公司上海深海宏添建材有限公司禹州市建通夔胶管业有限公司北新那管布限公司尼奥浦神通(上海)管业有限公司禹州市夏都柔性铸管有限公司福建恒杰塑业新材料有限公司上海白蝶管业科技股份有限公司河北宝路七星塑业南限公司宏升装胶(杭州)有限公司福建博大襄业新材料有限公司康泰塑胶科技集团有限公司山西乾通塑胶有限公司山东金潮新型建材有限公司天津联硕管业有限公司河北途锐管道有限公司顾地科技股份有限公司厦门中井科技有限公司上海佐逸管业有限公司主要起草人:程宏伟刘德明马金熊敏姜文源罗定元黄文忠项伟民柴冈徐红越刘史雨黄亚丽卢国基胡再兴侯振超许建钦俞来明邸飞徐水平崔俊文刘树远张云标乔辉友付志敏陈荣辉江林陈耀辉王子龙龚旭邹学彬吴海林罗荣峰颜建萍主要审查人:赵铿陈怀德冯旭东朱建荣孙钢符培勇方玉妹李益物陈晓风1总则(1)2术语和符号(2)1.1 术语(2)1.2 符号(2)3 材料(4)3.1 管材和管件(4)3.2 检胶密封网(IO)4 设计<12)4.1 一般规定(12)4.2 管道的布置和敷设(13)4.3 管道的变形计算和补偿措施(16)4.4 管道水力计算(16)5施工安装(20)5.1 一般规定(20)5.2 管道连接(22)5.3 管道支吊架安装(24)5.4 管道安装(24)5.5 埋地管道敷设<26)6工程验收(28)6.1 一般规定(28)6.2 验收(28)附录A建筑排水聚丙烯静音管道温度变化引起的伸缩量:(31)附录B管道水力计算表(32)本规程用词说明(39)引用标准名录(40)附:条文说明41)Contents1 Generalprovisions(1)2 Termsandsymbols(2)2.1 Terms(2)2.2 Symbols(2)3 Material(4)3.1 Pipesandfittings(4>3.2 Rubberingseal(10)4 Design(12)1. 1Generalrequirements(12)4. 2Pipelayoutandinstallation(13)5. 3Pipelinedeformationcalculationandcompensationmeasures(16)6. 4Pipinghydrauliccalculation(16)5 Pipelineinstallation(20)5.1 1Generalrequirements(20)5.2 Pipingconnection(22)5.3 3Pipesupportandhangerinstallation(24)5.4 Pipinginstallation(24)5.5 Buriedpipelayout(26)6 Pipeworkacceptance(28)6.1 Generalrequirements(28)6.2 Acceptance(28)AppendixALengthvariationchartofpolypropylenesoundinsulatingpipelineforbuildingdrainage(31)AppendixBPipinghydrauliccalculationtable(32)Explanationofwordinginthisspecification(39)1.istofquotedstandards¢40)AdditionsExpIanationofprovisions(41).o.为使建筑排水聚丙烯静音管道工程的设计、施工及验收做到技术先进、安全适用、经济合理、确保工程质鼠,制定本规程.1.0.2本规程适用于新建、改建、扩建民用及工业建筑的生活排水和重力流屋面雨水排水系统的建筑排水聚丙烯静音管道工程设计、施工及验收.1.0.3建筑排水管道工程采用的聚丙烯静音管材及管件应符合现行行业标准聚丙烯静音排水管材及管件CJ/T273和建筑排水用聚丙烯(PP)管材和管件CJ/T278的有关规定.1.0.4建筑排水聚内烯静音管道工程的设计、施匚及验收除应符合本规程外,尚应符合国家现行才关标准的规定.2术语和符号2.1 术语2.1.1 建筑排水聚内爆静音管材polypropylenesoundinsuIatingpipes以耐冲击共聚聚丙烯(PP-B)树脂为主要原料,加入为达到使用要求所必须的添加剂经挤出成型且水流噪声小于或等于50(IB(八)的建筑排水管材.包括三层结构和单层结构两类管材.2.1.2 建筑排水聚丙烯静音管件polypropylenefittings以耐冲击共聚聚丙烯(PP-B)树脂为主要原料,加入为达到使用要求所必须的添加剂,经注整成型的建筑排水管件.2.1.3 橡胶密封圈连接rubbersealsringjoint当管材端部插入管件承口后,利用预先嵌入管件内的橡胶圈弹性变形而形成密封的连接方式.2.1.4 热熔连接hotmeltconnection由相同热塑性瞿料制作的管材、管件的插口与承口互相连接时,采用专用热熔工具将连接部位表面加热熔融,冷却后连接成为一个整体的连接方式.2.1.5 管窿pipealley在建筑物内,为设置排水立管而砌筑的不能进人的竖向成小空间.2.2 符号A承口深度IAm管道在设计充满度的过水断面;Am承口最小深度;de管材平均外径;d:一管材最大平均外径;dii一管材最小平均外径;dn管材公称外径;d.承口平均内径;max承口最大平均内径;一一承口最小平均内径;«公称壁厚,e一-插口量厚;G承口壁厚;L-密封圈槽壁厚,I水力坡度;1.一管道长度,1.l插口长度;1.nia插口最小长度;H管材的粗糙系数,%计算管段排水设计秒流量;R水力半径;P流速;线膨胀系数;L-管道纵向伸缩量;M-管道周闱环境的最高温度与最低温度之差.3材料3.1 管材和管件3.1.1 建筑排水聚丙饰静音管材、管件的颜色应均匀一致.3.1.2 管材内外壁应光滑平整,不应有砂眼、裂口和明显的痕纹、杂质、凹陷、色泽不均和分解变色线;管材端面切割面应平整,并与轴线垂直,当管材为三层结构时,管材中间层与内、外层应无分脱现象.3.1.3 管件内外壁应光滑平整,不应有气泡、裂口和明显的痕纹、凹陷、色泽不均和分解变色线;管件应完整无缺损,浇口及溢边应修整平整.3.1.4 管件宜由管材生产单位配套供应.3.1.5 W层结构的建筑排水聚丙烯静音管材和管件的主要物理力学性能应符合现行行业标准聚丙烯静音排水管材及管件CJ/T273的有关规定,单层结构的建筑排水聚丙烯静音管材和管件的主要物理力学性能应符合现行行业标准建筑排水用聚丙烯(PP)管材和管件CJ/T278的有关规定.3.1.6 建筑排水聚丙烯静音管道可采用橡胶密封圈连接或热熔连接.三层结构排水管材(图3.1.6)应采用橡胶密封圈连接;单层结构排水管材可根据不同的使用场合和要求选用其中一种连接方式.3.1.7 建筑排水聚丙烯静音管道系统适应性试验应符合表3.1.7的规定.«3.1.7建筑排水聚丙烬的青管道系统适应性试险双目ff求连接由封博a(0.05MPa.】5min)连接处不0水、不破裂系统曝声费试dB(八)50注I系统曝/测斌依据现行行业标准建筑揖水管道系统Be声/试方法CJ/T312中的有关拉定.按水源2L/»对立管为nlIOmm的建筑排水*丙始冷音管道系烧进行测定.本表数值系测用声源室1的数色.图3.1.6三层结构排水管材示意图1一外层,2一中网屋,3内层3.1.8 建筑排水聚丙烯三层结构和单层结构的管材的平均外径和壁厚尺寸应分别符合表3.1.8-1和表3.1.8-2的规定.«3.1.8-1三及结构管材平均外径、壁厚尺寸(mm)公舜外校dn平均外位4.壁厚内、外层厚度小平均外径大平均外径J公称壁厚C允许偏差5050.050.33.2+0.300.30.57575.075.33.8+0.400.4-0.6110110.0110.44.5+0.5O0.5*0.7125125.0125.44.7+0.500.5-0.7公称外径dn平均外役d.至厚内、外展厚度金小平均外径d-大平均外径<m.*aa公琼壁厚e允许偏差160160.0160.55.0+0.600,6-0.8200200.0200.66.5+0.600.81.0»3.1.8-2单层结构管材平均外径及壁厚尺寸(mm)公欺外径dn平均外径4.壁厚管系列小¥均外径量大平均外柱S20Sl«SU<mbmiRl£4Je三.z5050.050.31.82.21.82.21.83.07575.075.41.»2.32.32.82.53.1110110.0110.42.73.23.44.03.84.4125125.0125.43.13.73.94.54.35.0160160.0150.53.94.54.95.65.56.3200200.0200.64.95.66.27.1一3.1.9 管材的长度(图3.1.9)宜为4m或6m,其他长度应由供需双方协商确定,管材长度不得才负偏差.()单承口管材(C)不带倒角H管图3.1.9管材长度示意困3.1.10 管端倒角的角度应与管轴线成1545,倒角后管端所保留的壁厚不应小于公称壁厚e的1/3,当管端无倒角时,管端应去毛边.3.1.11 符合现行行业标准聚丙烯静音排水管材及管件CJT273规定的管件,承口和插口(图3.1.11)尺寸及偏差应符合表3.L11的规定.,图3.1.11件件承口和插口示意图*3.1.11管件承口和插口尺寸及允许偏差(mm)公髡外径dn承口小绿度A-最小长度Lm承口平均内径d.壁厚最小平均内修d.aJa大平均内径MB公称壁用e允许偏差50204050.550.83.2+0.3075254575.575.83.8+0.40no3050110.6111.04.5+0.501253350125.6126.04.7÷0.50o3555160.6161.05.0+0.602004460200.8201.86.5+0.60注,1承”壁厚c、密豺图It厚。、播口壁厚G不宜小于同规格管材公款壁厚J2承播口深度方向允许有】以下晚模俺度.3.1.12 符合现行行业标准建筑排水用聚丙烯(PP)管材和管件CJ/T278规定的管件承口和插口(图3.1.12-1)尺寸应符合表3.1.12-1和表3.1.12-2的规定.ffi3.J.12-1管件承”和抵口«3.1.12-1管件承口和插口的直径和长度(mm)公林外径dn承口捕11小长度dAM8-J5050.328518467575.433S18Sl110110.4362258125125.43872664160160.54193273200200.645124085«3.1.12-2管件承口壁厚(mm)公称外也dn壁厚S20S16S14C.aC.afa<1.Mdbe>.ni'50l.1.01.61.01.61.0751.71.12.11.32.41.51102.41.53.12.63.52.91252.81.83.63.03.93.31603.52.24.53.75.04.22004.42.75.64.7注:当承口僭MJ定端亶(或螺纹端ID时.这部分的管件壁厚应为重叠两部分的壁厚之和泅3.1.122).图3.1.122带固定端理(或螺纹端或)管件承口3.1.13 热熔连接管件承口和插口(图3.1.13)尺寸应符合表3.113的规定.图3.1.13热燃连接管件承口和捕口表3.1.13热熔连接管件承口和插口的直径和长度(mm)公林外校dn承口中部平均内粒承”最小深度猫口长度Lz"一dSO49472846757472335111010910736581251241223864160,15915741733.2横胶壁封圈3.2.1橡胶密封圈应由模压成型工艺加工,其材料质量应符合现行国家标准橡胶密封件给、排水管及污水管道用接口需封圈材料规范GB/T21873的有关规定.当用于热水排水管道系统时,宜选用硅橡胶、三元乙丙橡胶(EPDM)或丁脑橡胶(NBR)等耐热、耐老化橡胶.3.2.2橡胶密封圈橡胶件国际硬度(IRHD)他圉应为4555,其有关物理力学性能应符合下列规定:1拉断伸长率不应小于375%,2拉伸强度不应小于9.OMPa;3在70C、7d条件下,老化性能应符合下列规定:D国际硬度(IRHD)变化允许范国应为-5+8;2)拉伸强度最大变化率为-20%,3)拉断伸长率允许变化范围宜为一30%+10%.4在一25C、72h条件下压缩永久变形率不应大于60%.4.1 一般规定4.1.1 1建筑排水聚丙烯静音管道工程的设计除应符合本规程的规定外,尚应符合国家现行标准建筑给水排水设计规范GB50015建筑排水塑料管道工程技术规程CJJ/T29和建筑屋面雨水排水系统技术规程CJJM2的有关规定.当采用特殊单立管排水系统时,尚应符合协会标准特殊单立管排水系统技术规程CECS79的有关规定.4.1.2 建筑排水聚丙烯静音管道排水系统连续排水温度不应大于70C,瞬间排水温度不应大于90C.4.1.3 当建筑排水聚丙烯静音管道穿越楼层、防火墙、管道井井帙时,应根据建筑物性质、管径和设置条件以及穿越部位防火等级等要求设置阻火装置。4.1.4 阻火圈应符合现行行业标准熨料管道阻火圈)GA304的有关规定.4.1.5 在建筑物内墙体埋设或同层排水填层中埋设或用于高层建筑屋面雨水排水的建筑排水聚丙烯静音管道应采用热熔连接.4.1.6 当建筑排水聚丙烯静音管道穿越墙体时,宜预埋硬聚氯乙烯套管,套管K度不宜小于墙体的厚度,并宜与装饰面层平齐套管内径直大于管道外径30mm50mm;当穿越地下室外墙时应预埋防水套管。4.1.7 建筑排水聚丙烯静音管道的立管穿越楼层的部位,除应采取防渗漏水措施外,尚应设置固定支承.4.1.8 在民用建筑中,当建筑排水聚丙烯静音管道水流噪声不满足现行国家标准声环境质量标准GB30960或民用建筑隔声设12计规范GB50118的要求时,应采取隔声措施。4.1.9 当建筑排水聚内烯静音管道有可能受到撞击时,应采取保护措施。4.1.10 建筑排水聚丙烯静音管道横管与立管的连接宜采用45斜三通.立管与排出管的连接应采用90大弯管件,当无大弯管件时可用2个45°弯头管件替代.4.1.11 1.11当室内排水立管底部为非埋地敷设时,应采用带支座的管件、托架或采取其他固定措施.4.1.12 当排水横管为非埋地敷设时,在直管段连接部位、转弯管段的下游连接部位应设置固定支架.4.1.13 建筑排水聚丙烯静音管道室外管段的管顶标高,不应高于当地最大冰冻深度以h0.50m.4.2 管道的布置和敷设4.2.1 1生活排水管道的敷设方式应根据建筑设计的要求、建筑物的类型、使用要求和平面布置方式等确定.排水立管宜设置在管道井、管座内或采用装饰墙体暗敷.4.2.2 2.2在气温较高、全年不结冻的地区,生活排水管道可沿建筑物外墙阴角处敷设.4.2.3 生活排水管道系统的布置应符合下列规定:4.2.4 应靠近排水量最大的排水点设置,且应以最短距离与排水器具连接;2排水管道不宜穿越卧室、客厅、餐厅以及沉降缝、伸缩健、变形缝、烟道、风道、生活储水设备间、电气间等;当排水管道不得不穿过沉降缝、伸缩缝和变形缝时,应采取相应的技术措施;3排水管道不得布置在灶台、饮食业厨房的主副食操作间、烹调间、备餐间的上部;4排水管道应避免布置在热源附近;当不能避免,并导致管道表面受熟温度大于60C时,应采取隔热措施,排水立管与家用灶具边缘净距不得小于O.4115厨房和卫生间的排水立管应分别设置,不得共用一根排水立管。4.2.5 2.4生活排水管道系统通气立管的设计应符合下列规定:1通气立管的最小管径应按表4.2.4确定;2当通气立管长度大于50In时,其管径应与排水立管的管径相同,3自循环通气立管的管径应与排水立管的管径相同.表4.2.4通气立管的小径(mm)名称公界外桧dn界水文管75110125160200通气立管5075110110IlO注:友中通气立甘指专用通气立管、主通气立管、制通气立管.4.2.6 通气管和排水管的连接应符合下列规定:4.2.7 管应设在存水弯出口端;在横支臂上设环形通气管时,应在其最始端的两个卫生器具之间接出,并应在排水支管中心线以上与排水支管呈垂直或45°连接;2器具通气管、环形通气管应在卫生器具上边缘以上不小于0.15m处按不小于0.01的上升坡度与通气立管相连;3专用通气立管和主通气立管的上端可在最高层卫生器具上边缘以上不小于0.13m或检查以上与排水立管通气部分以斜三通连接;下端应在最低排水横支管以下与排水立管以斜三通连接,4结合通气管宜每层或隔层与专用通气立管、排水立管连接,与主通气立管、排水立管连接不宜多于8层,结合通气管下端宜在排水横支管以下与排水立管以斜三通连接;上端可在卫生器具上边缘以上不小于0.15m处与通气立管以斜三通连接;5当用H管件替代结合通气管时,H管与通气管的连接点应设在卫生器具上边缘以上不小于0.15m处,6当污水立管与废水立管合用一根通气立管时,H管配件可隔层分别与污水立管和废水立管连接;但最低横支管连接点以下应装设结合通气管.4.2.8 生活排水管道系统的通气支管的最小管径可按表4.2.6确定.*表4.2.6通气支管的小管径(Inm)名称公你外径dn排水管507511020032一SOS5050环形通气管3240而4.2.9 在生活排水管道上,应暂期财设置检衣口和清扫U,1排水立管宜每6层叫WI个掺SJ;但在建筑物最低层和设有卫生器具的2层以上爰矗的最高层,应设置检杳口,当立管水平拐弯或有乙字管喷随层立管拐弯处和乙字管的上部应设2在连接廿的大便器的排水横管上宜设置清扫口;3在产偏转企大于45。的排水横管上,应设检表口或清扫4清扫口或检查口可采用带清扫口的转角管件替代,5当排水立管底部或排出管上的清扫口至室外检查并中心的最大长度大于表4.2.7-1的数值时,应在排出管上设清扫口,«4.2.7-1排水立管或推出管上的清扫口至京外检查井中心的量大长度公秣外径dn5075110125160200大长度(m)1012151520206排水横管的直线管段上检查口或清扫口之间的最大距肉.应符合表4.2.72的规定.«4.2.7-2排水横管的直线瞥段上检查口或清扫口之间的大距离公弊外枝dn管件料类最大即离(m)生活废水生活污水50-75,检盍口1512清与口108110-160检爽口2015清fi口1510200检直口25204.2.8当立管接入排水横干管时,宜采用90°大曲率弯头,在水平转弯后以45。与横管相连接,水平管的长度宜大于O.70m.4.3 管道的变形计算和朴偿措施4.3.1 受环境或排水温度变化的影响,管道所产生的纵向伸缩鼠应按下式计算或按本规程附录A确定.L=LaZ(4.3.1)式中:AL管道纵向仲缩量(m),1.管道长度(m);线膨胀系数1m(mC),线膨胀系数可由有管材生产单位提供.当生产单位无法提供可取】6X105m(m)»Z排水管道周围环境的最高温度与最低温度之差(C),热水排水管道4应取管内排放水的最高温度与最低温度之差.4.3.2 管道纵向伸缩量应进行复核,并应根据管道的伸缩St设置仲缩节.伸缩节宜设置在汇合配件处,排水横管应设置专用伸缩节.4.4 管道水力计算4.4.1 4.1雨、污水排水址应按现行国家标准建筑给水排水设计规范GB50015的有关规定计算。4.4.2 建筑排水聚丙烯静音管道横管的水力计算,应按下列公式计算或按本规程附录B确定.q9=Atv(4.4.2-1)v«±Rt3*(4.4.22)n式中。一计算管段排水设计秒流量(L/s);Ag管道在设计充满度的过水断面(n);V流速(m/s);n-管材的粗糙系数取0009;R水力半径(m);/水力坡度,采用排水管道的坡度。4.4.3 建筑排水聚丙烯静音管道排水横管的标准坡度、通用坡度、最小设计坡度和最大设计充满度应符合表4.4.3的规定。*4.4.3建筑排水聚丙烯静音管道排水横管的标准坡度、通用坡度、小设计坡度和最大设计充濡度公称外径dn(mn)标准城度通用坡度最小设计坡度大设计充度500.0260.0250.01200.5750.0150.00701100.0120.00401250.0100.00351500.0070.00300.62000.50.00304.4.4建筑排水聚丙烯沛音管道生活排水立管的最大设计排水能力应按表44.4确定其管径不得小于接入横管的管径.衰4.4.4建筑排水聚丙蝎龄音管道生活排水立管的量大设计排水能力排水立管系统类Sl最大设计排水修力L/D公称外径dn5075IlO125160伸顶通气管立管与横支筒连接配件9ll水三通0.81.33.24.05.745川三通1.01.74.05.27.4寿用通气管+用通气管dn75结合通气膏樽层逢接一5.5结合通气管隔层连接3.04.4一专用通气膏dn110结合通气管每层连接8.8结合通气管隔层连接4.8主、副通气立管十环形遇气管11.5自循环通气管专用通气形式4.4环形通气形式5.9特殊*立管混合舞4.5内螺旋管+旋流H普通笈1.73.S8.0加强立一6.3注/表4.4.4数据引日国家林淮建筑给水排水设计战>GB50015-2003(2009年八2当排水层数大于15层时最大设计推水能力宜粟以系我0.9.4.4.5 当建筑物底层排水管未设通气管且单独排出时,其横管的最大设计排水能力可按表4.45确定.«4.4.5底层无通气管且单独排出的横管量大爆计排水能力排水接管公劣外径dn5075IlO125160大设计推水能力(LZe)1.01.72.53.54.84.4.6雨水斗的最大泄流量应根据雨水斗的特性并结合屋面排水条件等情况确定,宜按表4.4.6选用.表4.4.6雨水斗的最大泄流量IW水斗规格mm)75100150K力淡雨水斗覆潭俄(Um)5.610.023.04.4.7雨水管道的最小管径和横管的最小设计坡度宜按表4.4.7确定.表4.4.7雨水管道的小径和横管的量小设计城度管道类型最小管径(mm)横管最小设计甫落水管75一屋面雨水排水立管110重力流悬吊排水管、埋地撑水管1100.0054.4.8 屋面雨水重力流悬吊管应按非清流设计,充满度不宜大于08,管内流速不宜小于0.7501/§.埋地建筑排水聚丙烯静音管道可按满流设计管内流速不宜小于O.75ms.4.5 .9建筑物内建筑排水聚丙烯静音管道的最小管径应符合下列规定:1大便器排水管最小管径不得小于IlOmnU2建筑物内排出管最小管径不得小于50mm;3多层住宅厨房间的立管管径不宜小于75mm;4当公共食堂厨房内的污水采用管道排除时,其管径应比计算管径大一级,但干管管径不得小于IlOmm,支管管径不得小于75mm;5医院污物洗涤盆(池)和污水盆(池)的排水管管径,不得小于75mm»6小便槽或连接3个及3个以上小便器,其污水支管的管径不宜小于75mm;7浴池泄水管的管径宜采用IlOmm;8洗衣房排水管的管径应按设计排水量并根据洗涤剂的用量、性质计算确定,选用时应放大一挡规格.5施工安装1.1.1 一般规定5.1.1 建筑排水聚丙烯静音管道施工安装前应具备F列条件:1设计及其他技术文件已齐全,并通过施工图审查和会审;2设计已经过技术交底,施工组织设计或施工方案已确定;3施工需要的各种管材、管件和辅助材料按设计要求巳齐备;4施工人员和机具已准备就绪,能确保施工进度和工程质鼠要求.5.1.2 施工单位应具有相应的资质、健全的质量管理体系和工程质量检验制度.5.1.3 管材、管件运输应符合下列规定:1管材运输时不得无规则堆放;2管材、管件装卸和搬运时应轻放,严防沾染污物、重压、与尖锐物件接触碰撞或划伤表面,装卸时不得抛、棒、滚、拖,3装卸宜在5C以上环境中进行.当在低温条件下运输时应符合生产堆位的有关规定;4当成捆搬运管材时,每捆重盘不宜超过50kg.5.1.4 管材、管件的储存应符合下列规定:1应存放在温度不大于40C、通风良好的库房内,不得长期露天堆放;2施工现场室外临时堆放时应进行遮盖;3管材、管件堆放位置应远离热源,合理堆放;4管材应平地码放,码放场地应平整,管端应进行保护,应防止异物进入管内;5带承口的管材,每层应交替悬出堆放;6管材堆放高度不宜大于1.5Om,管件成袋、成箱的堆放高度不宜大于2.00m.5.1.5 橡胶密封圈应按规格码放整齐,储存的库房条件应符合本规程第5.1.4条规定.5.1.6 堆放管材、管件的库房和现场应确保防火安全。5.1.7 库房内进货及物品存放的布置应有利于材料先进先出.5.1.8 安装人员应了解管材性能,掌握操作要点和安全生产规定,并经考核,持证上岗.5.1.9 安装前应对管材、管件的表面质贵做再次检查,当发现管端布裂口,管材有凹陷、裂痕等缺损现象时,不得在工程中使用。5.1.10 IO当管材、管件堆放或储存场地与安装现场温差校大时,应待管材、管件接近于施工环境温度时再安装.5.1.11 立管穿越楼板时应预埋套管,其尺寸应大于管道外径60mm100mm,层间预埋套管应顺通。横管穿越混凝土墙体时应预埋套管,套管内径应大于管道外径30mm50mm,套管长度应与墙面的厚度相平,套管宜采用硬聚版乙烯材料制作;当采用金属套管时,套管管口内侧不得有棱角、毛刺.5.1.12 横管坡度应符合设计要求.管道安装时应将管道产品的标记置于外侧醒目位置.5.1.13 建筑排水聚丙烯静音管道系统应按设计规定设置检森口或清扫口,检查口位置和朝向应便于管道检修和维护.立管的检查口中心应离地面1m,设置在管隆内的立管检套口应设置检修n.5.1.14 1.14设置于室内的雨、污水立管离墙净距宜为20mm50mm.室外沿墙敷设的雨、污水管和空调凝结水管道离墙净距不宜大于20mm.5.1.15 建筑排水聚丙烯静音管道穿越楼板施工时应符合下列规定S1在穿越楼板处,应结合楼面防渗漏水施工形成固定支承;2填补环形缝隙时,应在底部支模板,模板的表面应紧贴楼板底部;3环形缝隙应采用不低于C20的细石混凝土分两次填实,第一次为楼板厚度的2/3,待混凝土强度达到50%后,再填实其余的1/3厚度;4地面面层施工时,管道周圉宜砌筑厚度为15mm20mm,宽度为30mm-35mm的环形阻水阍。5.1.16 建筑排水聚丙烯静音管道穿越屋面部位施工时应符合下列规定:1在穿越位置设置刚性防水套管,2当穿越位置预埋硬聚氯乙烯材料套管时套管上口应高出屋面最终完成面20Omrn250mm;3套管周雨在屋面混凝土找平层施工时,用水泥砂浆筑成锥形阻水图.高度不应小于套管上沿,4管道与套管间的环形缝隙填充材料应高出锥形阻水圈且应与管材周边相粘贴.5.1.17 当立管转为横管和排出管时,宜安装带底座90°的大弯管件或两个45°弯管;当采用无底座管件时,应设置支墩或支座.5.1.18 施工现场放置建筑排水聚丙烯静音管材和管件的地方严禁使用明火施工过程中严禁使用明火煨弯或加工建筑排水聚丙烯静音管道;5.1.19 施工人员不得在管材上行走和进行任何作业,不得将管道作为拉、攀、吊、挂等受力设施使用。5.2管道连接5.2.1 建筑排水聚丙烯群音管道系统的连接方式应符合设计文件要求.5.2.2 建筑排水聚丙烯静音管道与PVGU、钢管、排水栓等之间的连接应采用专用配件.5.2.3 安装在管窿和装饰墙内采用橡胶密封圈连接的建筑排水聚丙烯静音管道,应采用抗老化性能良好的橡胶件;对然水排水管道应采用砰橡胶、三元乙丙(EPDM)或丁脑橡胶(NBR)橡胶件。5. 2.4管道系统采用橡胶密封圈连接时可按下列步骤进行操作:1插口应采用专用工具进行坡口,坡口角度宜为1545且端口的剜余厚度不应小于管材壁厚的132测量管件承口的有效长度,并应在管材的插口段作出标记;3管材插口及管件承口连接面应擦拭干净,然后将胶圈放置到位,并应在橡胶圈内表面涂抹涧滑剂;4管材应沿轴线方向插入承口内,并采用人工的方法或管道紧伸器插入到位;对橡胶密封圈连接的管道,插入的有效长度应预留2倍4倍的管道伸缩量,其中夏季施工宜取2倍的管道伸缩量、冬季施工取4倍的管道仲缩fih伸缩量应按本规程第4.3.1条的规定进行计算;5管材插入管件后,应检行橡胶圈位置正确,当椽胶圈位置有偏移时,应拔出更换新胶圈后重新安装。5.2.5管道系统采用热熔连接时,可按下列步骤进行操作:1热熔机具接通电源,到达工作温度(260C±10C)指示灯亮后方可用于接管;2按所需长度切割管材,切割后的管材端面应与管轴线垂直;3去除端面的毛边和毛刺,4管材与管件连接端面应清洁、干燥、无油.必要时可用干布或丙册等进行清洁;5用K尺和合适的笔在管端测量并标绘出承插深度;6无旋转地把管端导入加热套内,插入到所标志的深度,同时,无旋转地把管件推到加热头上达到规定标志处;7达到加热时间后,立即把管材与管件从加热套与加热头上同时取下,迅速无旋转地宜线均匀对插入到所标深度.5.3 管道支吊架安装5.3.1 建筑排水聚丙烯静音管道支吊架位置应按设计
