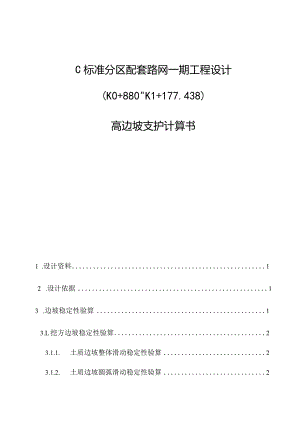

C标准分区配套路网一期工程设计(K0+880"K1+177.438)高边坡支护计算书1 .设计资料12 .设计依据13 .边坡稳定性验算13.L挖方边坡稳定性验算23.1.1. 土质边坡整体滑动稳定性验算23.1.2. 土质边坡圆弧滑动稳定性验算23.1.3. 岩质边坡稳定性验算61 .设计资料C标准分区配套路网一期工程(K0+880.00(Kl+177.438段)设计标准为城市次干道,道路标准路幅宽度为12.0m。设计荷载：公路11级，结构重要性等级：二级。根据道路设计，本工程在道路K0+990.000Kl+100.000段道路右侧产生高切坡，最大挖方高度约17.5io2 .设计依据建筑边坡工程技术规范(GB50330-2013)公路路基设计规范(JTGD30-2015)混凝土结构设计规范(GB50010-20102015年版)3 .边坡稳定性验算3.1. 挖方边坡稳定性验算1. 1.1.土质边坡整体滑动稳定性验算本工程上部土质边坡可能沿土岩界面整体滑动，取最不利地勘断面2-2,进行验算。地勘2-2,断面条块划分示意图地勘2-2,断面计算结果3. 经计算可知，本段边坡稳定安全系数为3.08时，边坡整体稳定。4. 1.2.土质边坡圆弧滑动稳定性验算挖方土质边坡按最大高度7.8m进行稳定性验算，计算过程如下:计算简图控制参数:采用规范：通用方法计算目标：安全系数计算滑裂面形状：圆弧滑动法不考虑地震坡面信息坡面线段数3坡面线号水平投影(m)竖直投影(m)超载数15.9273.9520211.7453.8470320.0001.0000土层信息上部土层数1层号层厚重度饱和重度粘结强度孔隙水压(m)(kNm3)(kNm3)(kPa)力系数19.00019.500120.000层号粘聚力内摩擦角水下粘聚水下内摩(kPa)(度)力(kPa)擦角(度)15.00028.000层号十字板T强度增十字板T水强度增长系1(kPa)长系数下值(kPa)数水下值下部土层数2层号层厚重度饱和重度粘结强度孔隙水压(m)(kNm3)(kNm3)(kPa)力系数11.00019.500120.00022.00025.200120.000层号粘聚力内摩擦角水下粘聚水下内摩(kPa)(度)力(kPa)擦角(度)15.00028.00020.00040.000层号十字板T强度增十字板T水强度增长系(kPa)长系数下值(kPa)数水下值12不考虑水的作用计算条件圆弧稳定分析方法：BiShOP法稳定计算目标：自动搜索最危险滑裂面条分法的土条宽度：1.000(m)搜索时的圆心步长：1.000(In)搜索时的半径步长：0.500(m)计算结果:计算结果图最不利滑动面:滑动圆心滑动半径滑动安全系数=(4. 022, 14. 077) (m)=14. 97 Km)=1.907起始X终止XIiCii 条实重 浮力地震力渗透力附加力X附加力Y下滑力抗滑力m i 超载竖向地震力地震力(m)(m)(度)(m) (kPa)(度)(kN)(kN)(kN)(kN)(kN)(kN) (kN) (kN)(kN) (kN)-1.0730.000 -17.741 1. 127 5. OOO 28. OO 3. 59O. OOO. OOO. OOO. OO O. OO -1. 108. 39 O. 86747 O. OO O. OOO. OOO 1.006 -13.604 1.035 5. OOO 28. OO 15.69O. OOO. OOO. OOO. OO O. OO -3. 69 14. 75 O. 90635 O. OO O. OO1.0062.011 -9.672 1.020 5. OOO 28. OO 32.90O. OOO. OOO. OOO. OO O. OO -5. 53 23. 99 O. 93894 O. OO O. OO2.0113.017 -5.785 1.011 5. OOO 28. OO 48.72O. OOO. OOO. OOO. OO O. OO -4.91 32. OO O. 96680 O. OO O. OO3.0174.022 -1.926 1.006 5. OOO 28. OO 63.20O. OOO. OOO. OOO. OO O. OO -2. 12 39. 02 O. 99007 O. OO O. OO4.0224.9751.824 0.953 5. OOO 28. OO 72.04O. OOO. OOO. OOO. OO O. OO 2.29 42.71 1.00837 O. OO O. OO4. 9755. 9275. 480 O. 957 5. OOO 28. OO 82.71O. OOO. OOO. OOO. OO O. OO 7. 90 47. 69 1.02206 O. OO O. OO5. 9276. 9009. 198 O. 986 5. OOO 28. OO 91. 15O. OOO. OOO. OOO. OO O. OO 14. 57 51.69 1.03172 O. OO O. OO6. 9007. 873 12. 996 O. 999 5. OOO 28. OO 93. 57O. OOO. OOO. OOO. OO O. OO 21.04 52. 66 1.03710 O. OO O. OO7.8738.846 16.852 1.017 5. OOO 28. OO 94.69O. OOO. OOO. OOO.OOO.OO27.4553.191.03790O.OOO.OO8.8469.81920.7891.0415.00028.0094.500.000.000.000.000.0033.5453.311.033870.000.009.819 10.792 24.833 1.072 5.000 28.00 92.700. 000. 000. 000.000.0038.9352.851.024650.000.0010.792 11.765 29.014 1. 113 5.000 28.00 89.360. 000. 000. 000.000.0043.3451.871.009750.000.0011.765 12.738 33.373 1. 165 5.000 28.00 84.210. 000. 000. 000.000.0046.3250.210.988500.000.0012.738 13.711 37.965 1.234 5.000 28.00 76.970. 000. 000. 000.000.0047.3547.700.959930.000.0013.711 14.684 42.868 1.328 5.000 28.00 67.250. 000. 000. 000.000.0045.7544.030.922630.000.0014. 684 15. 656 48. 203 1.460 5. 000 28. 00 54. 400. 000. 000. 000.000.0040.5638.650.874380.000.0015. 656 16. 629 54. 180 1.663 5. 000 28. 00 37. 340. 000. 000. 000.000.0030.2830.470.811350.000.0016. 629 17. 602 61.235 2. 023 5. 000 28. 00 13. 790. 000. 000. 000.000.0012.0916.810.725670.000.00总的下滑力二 394.065 (kN)总的抗滑力=751. 979 (kN)土体部分下滑力=394.065(kN)土体部分抗滑力=751.979(kN)筋带在滑弧切向产生的抗滑力0. 000 (kN)筋带在滑弧法向产生的抗滑力0. 000 (kN)3.1.3.岩质边坡稳定性验算根据地勘赤平投影图分析，本工程边坡与层面近同向、与裂隙1裂隙2呈大角度相交,边坡稳定性受层面控制。为保证边坡稳定性，设计按照层面倾角（54。）对岩质边坡进行放坡。同时为避免边坡风化掉块，坡面考虑采用有机基材护坡进行绿化防护。赤平投影图
