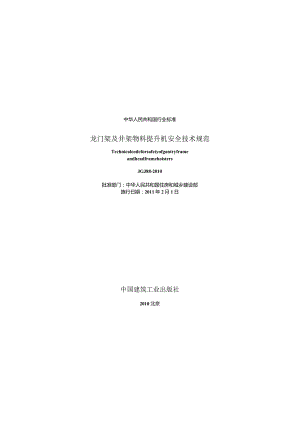

中华人民共和国行业标准龙门架及井架物料提升机安全技术规范TechnicalcodeforsafetyofgantryframeandheadframehoistersJGJ88-2010批准部门:中华人民共和国住房和城乡建设部施行日期:2011年2月1日中国建筑工业出版社2010北京中华人民共和国住房和城乡建设部公告第724号关于发布行业标准龙门架及井架物料提升机安全技术规范的公告现批准龙门架及井架物料提升机安全技术规范为行业标准,编号为JGJ88-2010,自2011年2月1日起实施。其中第5.1.5.5.1.7.6.1.1、6.1.2,8.32、9.1.1.11.0.3条为强制性条文,必须严格执行。原行业标准龙门架及井架物料提升机安全技术规范JGJ88-92同时废止。本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2010年8月3日前言根据住房和城乡建设部关于印发2008年工程建设标准规范制定、修订计划(第一批)的通知(建标2008102号)的要求,规范编制组经深入询查研究,认真总结实践经验,并在广泛征求意见的基础上,修订本规范。本规范的主要技术内容:1.总则;2.术语;3.基本规定;4.结构设计与制作;5.动力与传动装置;6.安全装置与防护设施;7.电气;8.基础、附墙架、缆风绳与地锚;9.安装、拆除与验收;10.检验规则与试验方法;IL使用管理。本规范修订的主要技术内容:1.规定物料提升机额定起重量不宜超过160kN,安装高度不宜超过30m,安装高度超过30m的物料提升机增加限制条件;2.增加对曳引轮宜径与钢丝绳直径的比值、钢丝绳在曳引轮上的包角及曳引力自动平衡装置的规定;3.增加对起重量限制器和防坠安全器的规定;4.对防护围栏、停层平台及平台门的强度、安装高度和安装位置提出具体的规定;5.附录中增加物料提升机安装验收表。本规范以黑体字标志的条文为强制性条文,必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释,由天津市建工集团(控股)有限公司负责具体技术内容的解释。在执行过程中如有意见或建议,请寄送天津市建工集团(控股)有限公司(地址:天津市新技术产业园区华苑产业区开华道1号,邮政编码:300384).本规范主编单位:天津市建工集团(控股)有限公司天津市建工工程总承包有限公司本规范参编单位:天津一建建筑工程有限公司天津二建建筑工程有限公司天津三建建筑工程有限公司北京建工集团有限责任公司杭州市建设工程质量:安全监督总站长业建设集团有限公司本规范主要起草人:耿洁明王玉强张宝利戴贞洁陈银丁天强邓德明孙汝西唐伟孙宗辅戴宝荣王济中陈立明本规范主要审查人员:郭正兴李印李明黄治郁郭寒竹汤坤林潘国钿姜华高秋利张有闻卓新施卫东目次1总则12术语23基本规定34结构设计与制作54.1 结构设计54.2 制作65动力与传动装置85.1 卷扬机85.2 呗引机85.3 滑轮85.4 钢丝绳96安全装置与防护设施106.1 安全装置106.2 防护设施107电气128基础、附墙架、缆风绳与地锚138.1 基础138.2 附墙架138.3 缆风绳138.4 地锚149安装、拆除与验收159.1 安装、拆除159.2 验收1710检验规则与试验方法1810.1 检验规则1810.2 试验方法1811使用管理20附录A附墙架构造图22附录B龙门架及井架物料提升机安装验收表24本规范用词说明27引用标准名录28附:条文说明29Contents1 GeneralProvisions12 Terms23 BasicRequirement34 StructureDesignandManufacturing54.1 StructureDesign54.2 Manufacturing65 PowerandTransmissionDevices81 .1Hoister85 .2HoistingMotor86 .3Pulley87 .4WireCabic96 SafetyDevicesandProtectionFacilities101 .1SafetyDevices106 .2ProtectionFacilities107 Electric128 Bases,AuxiliarySupportFrame»CableWindRopeandAnchorBlock138.1 Bases138.2 2AuxiliarySupportFrame138.3 CableWindRopc138.4 AnchorBlock149 Installation*DemolitionandAcceptance159.1 Installation*Demolition159. 2Acceptaxice1710 InspectionRulesandTestMethod181 0.1InspectionRules1810 .2TestMethod1811 UseManagement20AppendixAStructureDrawingofAuxiliarySupportFrame22AppendixBInstallationAcceptanceFormofGantryFrameandHeadframcHoisters24ExplanationofWordinginThisCode271.istofQuotedStandards28Addition:ExplanationofProvisions291总则.o.为使龙门架及井架物料提升机(以下简称物料提升机)的设计、制作、安装、拆除及使用符合安全技术要求,保证物料提升机安装、拆除、施工作业及人身安全,制定本规范。1.0.2本规范适用于建筑工程和市政工程所使用的以卷扬机或曳引机为动力、吊笼沿导轨垂直运行的物料提升机的设计、制作、安装、拆除及使用。不适用于电梯、矿井提升机及升降平台。1.0.3物料提升机的设计、制作、安装、拆除及使用,除应符合本规范外,尚应符合国家现行有关标准的规定。2术语2.0.1自升平台self-liftingplatform用于导轨架标准节的安装、拆除,通过辅助设施可沿导轨架垂直升降的作业平台。2.0.2安全停层装置safetyanchoringdevice吊笼停层时能可靠地承担吊笼自重及全部工作荷载的刚性机构。2.0.3附墙架auxiliarysupportframe按一定间距连接导轨架与建筑结构的刚性构件。2.0.4附墙架间距auxiliarysupportspace相邻两道附墙架间的垂直距离。2.0.5自由端高度freeheight最末一道附墙架与导轨架顶端间的垂直距离。2.0.6缆风绳cablewindrope用于连接地锚固定导轨架的钢丝绳。2.0.7地锚anchorblock用于固定缆风绳的地面锚固装置。3基本规定3.0.1物料提升机在下列条件下应能正常作业:1环境温度为-20匕+40C;2导轨架顶部风速不大于20ms;3电源电压值与额定电压值偏差为士5%,供电总功率不小于产品使用说明书的规定值。3.0.2物料提升机的可能性指标应符合现行国家标准施工升降机GB/T10054的规定。3.0.3用于物料提升机的材料、钢丝绳及配套零部件产品应有出厂合格证。起重量限制器、防坠安仝器应经型式检验合格。3.0.4传动系统应设常闭式制动器,其额定制动力矩不应低于作业时额定力矩的1.5倍。不得采用带式制动器。3.0.5具有自升(降)功能的物料提升机应安装自升平台,并应符合下列规定:1兼做天梁的自升平台在物料提升机正常工作状态时,应与导轨架刚性连接;2自升平台的导向滚轮应有足够的刚度,并应有防止脱轨的防护装置;3自升平台的传动系统应具有自锁功能,并应有刚性的停器装置;4平台四周应设置防护栏杆,上栏杆高度宜为LOm1.2m,下栏杆高度宜为0.5m0.6m,在栏杆任一点作用IkN的水平力时,不应产生永久变形;挡脚板高度不应小于180mm,且宜采用厚度不小于1.5mm的冷轧钢板;5自升平台应安装渐进式防坠安全器。3.0.6当物料提升机采用对重时,对重应设置滑动导靴或滚轮导向装置,并应设有防脱轨保护装置。对重应标明质量并涂成警告色。吊笼不应作对重使用。3.0.7在各停层平台处,应设置显示楼层的标志。3.0.8物料提升机的制造商应具有特种设备制造许可资格。3.0.9制造商应在说明书中对物料提升机附墙架间距、自由端高度及缆风绳的设置作出明确规定。3.0.10物料提升机额定起重量不宜超过160k、;安装高度不宜超过30m。当安装高度超过30m时,物料提升机除应具有起重址限制、防坠保护、停层及限位功能外,尚应符合下列规定:1吊笼应有自动停层功能,停层后吊笼底板与停层平台的垂直高度偏差不应超过30mm;2防坠安全器应为渐进式;3应具有自升降安拆功能;4应具有语音及影像信号。3.0.11物料提升机的标志应齐全,其附属设备、备件及专用工具、技术文件均应与制造商的装箱单相符。3.0.12物料提升机应设置标牌,且应标明产品名称和型号、主要性能参数、出厂编号、制造商名称和产品制造日期。4结构设计与制作1 .1结构设计1.1.1 物料提升机的结构设计,应满足制作、运输、安装、使用等各种条件下的强度、刚度和稳定性要求,并应符合现行国家标准起正机设计规范GB/T3811的规定。1.1.2 结构设计时应考虑下列荷载:1常规荷载:包括由重力产生的荷载,由驱动机构、制动器的作用使物料提升机加(减)速运动产生的荷载及结构位移或变形引起的荷载;2偶然荷载:包括由工作状态的风、雪、冰、温度变化及运行偏斜引起的荷载;3特殊荷载:包括由物料提升机防坠安全器试验引起的冲击荷载。1.1.3 荷载的计算应符合现行国家标准起重机设计规范GB/T3811的规定。1.1.4 物料提升机的整机工作级别应为现行国家标准起重机设计规范GB/T3811规定的A4A5.1.1.5 物料提升机承重构件的截面尺寸应经计算确定,并应符合下列规定:1钢管壁厚不应小于3.5mm;2角钢截面不应小于50mmX5mm;3钢板厚度不应小于6mm。1.1.6 物料提升机承重构件除应满足强度要求,尚应符合下列规定:1物料提升机导轨架的长细比不应大于150,井架结构的长细比不应大于180;2附墙架的长细比不应大于180。1.1.7 井架式物料提升机的架体,在各停层通道相连接的开口处应采取加强措施。2 .1.8吊笼结构除应满足强度设计要求.尚应符合下列规定:1吊笼内净高度不应小于2m,吊笼门及两侧立面应全高度封闭;底部挡脚板应符合本规范第3.0.5条的规定;2吊笼门及两侧立面宜采用网板结构,孔径应小于25mm。吊笼门的开启高度不应低于l.8m;其任意50Omm2的面积上作用300N的力.在边框任意一点作用IkN的力时,不应产生永久变形;3吊笼顶部宜采用厚度不小于l5mm的冷轧钢板井应设置钢骨架;在任意O.Olm?面积上作用1.5kN的力时,不应产生永久变形,4吊笼底板应有防滑、排水功能;其强度在承受125%额定荷载时,不应产生永久变形;底板宜采用厚度不小于50mm的木板或不小于L5mm的钢板;5吊笼应采用滚动导靴;6吊笼的结构强度应满足坠落试验要求。4 .1.9当标准节采用螺栓连接时,螺栓宜径不应小于M12,强度等级不宜低于88级。4.1.10物料提升机自由端高度不宜大于6m;附墙架间距不宜大于6m。4.1.11物料提升机的导轨架不宜兼作导轨。4.2制作4.2.1 制作前应按设计文件和图纸要求编制加工工艺,并应按工艺进行制作和检验。4.2.2 承重构件应选用Q235A,主要承重构件应选用Q235B,并应符合现行国家标准碳素结构钢GB/T700的规定。4.2.3 2.3焊条、焊丝及煤剂的选用应与主体材料相适应。4.2.4 焊缝应饱满、平整,不应有气孔、夹造、咬边及未焊透等缺陷。4.2.5 当物料提升机导轨架的底节采用钢管制作时,宜采用无缝钢管。4.2.6 物料提升机的制作精度应满足设计要求,并应保证导轨架标准节的互换性。5动力与传动装置5.1卷扬机5.1.1卷扬机的设计及制作应符合现行国家标准建筑卷扬机GB/T1955的规定。1.1.2 卷扬机的牵引力应满足物料提升机设计要求。1.1.3 卷筒节径与钢丝绳直径的比值不应小于301.1.4 卷简两端的凸缘至最外层钢丝绳的距离不应小于钢丝绳宜径的两倍。1.1.5 钢丝绳在卷筒上应整齐排列,端部应与卷筒压紧装置连接牢固。当吊笼处于最低位置时,卷筒上的钢丝绳不应少于3圈。1.1.6 卷扬机应设置防止钢丝绳脱出卷筒的保护装置。该装置与卷筒外缘的间隙不应大于3mm,并应有足够的强度。1.1.7 物料提升机严禁使用摩擦式卷扬机。5.2 曳引机5.2.1 曳引轮直径与钢丝绳直径的比值不应小于40,包角不宜小于150°.5.2.2 当曳引钢丝绳为2根及以上时,应设置曳引力自动平衡装置。5.3 滑轮5.3.1 滑轮直径与钢丝绳直径的比值不应小于305.3.2 滑轮应设置防钢丝绳脱出装置,并应符合本规范第5.L6条的规定。5.3.3滑轮与吊笼或导轨架,应采用刚性连接。严禁采用钢丝绳等柔性连接或使用开口拉板式滑轮。54钢丝绳5.4.1 钢丝绳的选用应符合现行国家标准钢丝绳GB/T8918的规定。钢丝绳的维护、检验和报废应符合现行国家标准起重机用钢丝绳检验和报废实用规范GB/T5972的规定。5.4.2 自升平台钢丝绳宜径不应小于8mm,安全系数不应小于12。5.4.3 提升吊笼钢丝绳直径不应小于12mm安全系数不应小于8.5.4.4 安装吊杆钢丝绳直径不应小于6mm安全系数不应小于8。5.4.5 缆风绳宜径不应小于8mm,安全系数不应小于3.5。5.4.6 当钢丝绳端部固定采用绳夹时,绳夹规格应与绳径匹配,数盘不应少于3个,间距不应小于绳径的6倍.绳夹夹座应安放在长绳一侧,不得正反交错设置。6安全装置与防护设施6.1 安全装置6.1.1 当荷栽达到额定起重量的90%时,起重量限制器应发出警示信号;当荷载达到额定起重量的11。时,起重量限制应切断上升主电路电源。6.1.2 当吊笼提升钢丝绳断绳时,防坠安全器应制停带有额定起重量的吊笼,且不应造成结构损坏。自升平台应采用渐进式防坠安全器。6.1.3 安全停层装置应为刚性机构,吊笼停层时,安全停层装置应能可靠承担吊笼自重、额定荷载及运料人员等全部工作荷载。吊笼停层后底板与停层平台的垂直偏差不应大于50mm。6.1.4 限位装置应符合下列规定:1上限位开关:当吊笼上升至限定位置时,触发限位开关.吊笼被制停,上部越程距周不应小于3m;2下限位开关:当吊笼下降至限定位置时.触发限位开关,吊笼被制停。6.1.5 紧急断电开关应为非自动复位型,任何情况下均可切断主电路停止吊笼运行。紧急断电开关应设在便于司机操作的位置。6.1.6 缓冲器应承受吊笼及对重下降时相应冲击荷载。6.1.7 当司机对吊笼升降运行、停层平台观察视线不清时,必须设置通信装置,通信装置应同时具备语音和影像显示功能。6.2 防护设施6. 2.1防护围栏应符合下列规定:1物料提升机地面进料口应设置防护围栏;围栏高度不应小于1.8m,围栏立面可采用网板结构,强度应符合本规范第4.1.8条的规定;2进料口门的开启高度不应小于1.8m,强度应符合本规范第4.1.8条的规定;进料口门应装有电气安全开关,吊笼应在进料口门关闭后才能启动。6.2.2停层平台及平台门应符合下列规定:1停层平台的搭设应符合现行行业标准建筑施工扣件式钢管脚手架安全技术规范JGJ130及其他相关标准的规定,并应能承受3kNm2的荷载;2停层平台外边缘与吊笼门外缘的水平距高不宜大于100mm,与外脚手架外侧立杆(当无外脚手架时与建筑结构外墙)的水平距离不宜小于1m;3停层平台两侧的防护栏杆、挡脚板应符合本规范第3.0.5条的规定;4平台门应采用工具式、定型化,强度应符合本规范第4.1.8豕的规定;5平台门的高度不宜小于L8m,宽度与吊笼门宽度差不应大于200mm,并应安装在台口外边缘处,与台口外边缘的水平距离不应大于200mm;6平台门下边缘以上18Omm内应采用厚度不小于1.5mm钢板封闭,与台口上表面的垂直距离不宜大于20mm;7平台门应向停层平台内侧开启,并应处于常闭状态。6.2.3进料口防护棚应设在提升机地面进料口上方,其长度不应小于3m,宽度应大于吊笼宽度。顶部强度应符合本规范第41.8条的规定,可采用厚度不小于50mm的木板搭设。6.2.4卷扬机操作棚应采用定型化、装配式,且应具有防雨功能。操作棚应有足够的操作空间。顶部强度应符合本规范第4.1.8条的规定。7电气7.0.1选用的电气设备及元件,应符合物料提升机工作性能、工作环境等条件的要求。7.0.2物料提升机的总电源应设置短路保护及漏电保护装置,电动机的主回路应设置失压及过电流保护装置。7.0.3物料提升机电气设备的绝缘电阻值不应小于0.5M。,电气线路的绝缘电阻值不应小于1Md7.0.4物料提升机防雷及接地应符合现行行业标准施工现场临时用电安全技术规范JGJ46的规定。7.0.5携带式控制开关应密封、绝缘,控制线路电压不应大于36V,其引线长度不宜大于5m。7.0.6工作照明开关应与主电源开关相互独立。当主电源被切断时.工作照明不应断电,并应有明显标志。7.0.7动力设备的控制开关严禁采用倒顺开关。7.0.8物料提升机电气设备的制作和组装,应符合国家现行标准低压成套开关设备和控制设备GB7251和施工现场临时用电安全技术规范JGJ46的规定。8基础、附墙架、缆风绳与地锚8.1 基础8 .Ll物料提升机的基础应能承受最不利工作条件下的全部荷载。30m及以上物料提升机的基础应进行设计计算。9 .1.2对30m以下物料提升机的基础,当设计无要求时.应符合下列规定:1基础土层的承载力.不应小于80kPa;2基础混凝土强度等级不应低于C20,厚度不应小于300mm;3基础表面应平整,水平度不应大于Iomm;4基础周边应有排水设施。82附墙架8.2.1 当导轨架的安装高度超过设计的最大独立高度时,必须安装附墙架。8.2.2 宜采用制造商提供的标准附墙架,当标准附墙架结构尺寸不能满足要求时,可经设计计算采用非标附墙架,并应符合下列规定:1附墙架的材质应与导轨架相一致;2附墙架与导轨架及建筑结构采用刚性连接,不得与脚手架连接;3附墙架间距、自由端高度不应大于使用说明书的规定值;4附墙架的结构形式,可按本规范附录A选用。83缆风绳8.3.1 当物料提升机安装条件受到限制不能使用附墙架时,可采用缆风绳,缆风绳的设置应符合说明书的耍求,并应符合下列规定:1每一组四根缆风绳与导轨架的连接点应在同一水平高度,且应对称设置;缆风绳与导轨架的连接处应采取防止钢丝绳受剪破坏的措施;2缆风绳宜设在导轨架的顶部;当中间设置缆风绳时,应采取增加导轨架刚度的措施;3缆风绳与水平面夹角宜在45°60°之间并应采用与缆风绳等强度的花篮螺栓与地锚连接。8.3.2 当物料提升机安装高度大于或等于30m时,不得使用缆风绳。8.4地锚8.4.1 地锚应根据导轨架的安装高度及土质情况,经设计计算确定。8.4.2 30m以下物料提升机可采用桩式地锚。当采用钢管(48mmX3.5mm)或角纲(75mmX6mm)时,不应少于2根;应并排设置,间距不应小于0.5m,打人深度不应小于L7m;顶部应设有防止缆风绳滑脱的装置。9安装、拆除与验收9.1 安装、拆除9.1.1 安装、拆除物料提升机的单位应具备下列条件:1安装、拆除单位应具有起重机械安拆资质及安全生产许可证;2安装、拆除作业人员必须经专门培训,取得特种作业资格证。9.1.2 物料提升机安装、拆除前,应根据工程实际情况编制专项安装、拆除方案,且应经安装、拆除单位技术负贲人审批后实施。9.1.3 专项安装、拆除方案应具有针对性、可操作性,并应包括下列内容:1工程概况;2编制依据;3安装位置及示意图;4专业安装、拆除技术人员的分工及职责;5辅助安装、拆除起重设备的型号、性能、参数及位置;6安装、拆除的工艺程序和安全技术措施;7主要安全装置的调试及试脸程序。9.1.4 安装作业前的准备,应符合下列规定:1物料提升机安装前,安装负责人应依据专项安装方案对安装作业人员进行安全技术交底;2应确认物料提升机的结构、零部件和安全装置经出厂检验,并符合要求;3应确认物料提升机的基础已验收,并符合要求;4应确认辅助安装起重设备及工具经检验检测,并符合要求;5应明确作业警戒区,并设专人监护。9.1.5 基础的位置应保证视线良好,物料提升机任意部位与建筑物或其他施工设备间的安全距离不应小于O.6m,与外电线路的安全距离应符合现行行业标准施工现场临时用电安全技术规范JGJ46的规定。9.1.6 卷扬机(曳引机)的安装,应符合下列规定:1卷扬机安装位置宜远离危险作业区,且视线良好;操作棚应符合本规范第6.2.4条的规定;2卷扬机卷筒的轴线应与导轨架底部导向轮的中级垂宜,垂宜度偏差不宜大于2°,其垂直距离不宜小于20倍卷筒宽度;当不能满足条件时,应设排绳器;3卷扬机(曳引机)宜采用地脚螺栓与基础固定牢固;当采用地锚固定时.卷扬机前端应设置固定止挡.9.1.7 导轨架的安装程序应按专项方案要求执行。紧固件的紧固力矩应符合使用说明书要求。安装精度应符合下列规定:1导轨架的轴心线对水平基准面的垂直度偏差不应大于导轨架高度的015%。2标准节安装时导轨结合面对接应平直,错位形成的阶差应符合下列规定:1)吊笼导轨不应大于1.5mm;2)对重导轨、防坠器导轨不应大于0.5mm。3标准节截面内,两对角线长度偏差不应大于最大边长的0.3%。9. 1.8钢丝绳宜设防护槽,槽内应设滚动托架,且应采用钢板网将槽口封盖。钢丝绳不得拖地或浸泡在水中。10. .9拆除作业前,应对物料提升机的导轨架、附墙架等部位进行检查,确认无误后方能进行拆除作业。11. 1.10拆除作业应先挂吊具、后拆除附墙架或缆风绳及地脚螺栓。拆除作业中,不得抛掷构件。9.1.11拆除作业宜在白天进行,夜间作业应有良好的照明。9.2验收9.2.1 物料提升机安装完毕后,应由工程负责人组织安装单位、使用单位、租赁单位和监理单位等对物料提升机安装质量进行验收,并应按本规范附录B填写验收记录。9.2.2 物料提升机验收合格后,应在导轨架明显处悬挂验收合格标志牌。10检验规则与试验方法10.1 检验规则10.1.1 检验应包括出厂检验、型式检验和使用过程检验.其检验项目及规则应符合现行国家标准施工升降机GB/T10054的规定。10.1.2 物料提升机应逐台进行出厂检验,并应在检验合格后签发合格证。10.1.3 物料提升机有下列情况之一时应进行型式检脸:1新产品或老产品转厂生产;2产品在结构、材料、安全装置等方面有改变,产品性能有重大变化;3产品停产3年及以上,恢宓生产;4国家质fit技术监督机构按法规监管提出要求时。10.1.4 型式检验内容应包括结构应力、安全装置可轼性、荷载试验及坠落试验。10.1.5 物料提升机有下列情况之一时,应进行使用过程检验:1正常工作状态下的物料提升机作业周期超过1年;2物料提升机闲置时间超过6个月,3经过大修、技术改进及新安装的物料提升机交付使用前;4经过暴风、地震及机械事故,物料提升机结构的刚度、稳定性及安全装置的功能受到损害的。10.1.6 使用过程检验内容应包括结构检验、额定荷载试验和安全装置可靠性试验等。10.2 试验方法10.2.1 试验前的准备应符合下列规定:10.2.2 制试验方案,采取可靠措施,以保证试验及试验人员的安全;2应对试验的物料提升机和场地环境进行全面检查,确认符合要求和具备试验条件。10.2.3 试验条件应符合下列要求:1架体的基础、附墙架、缆风绳和地锚等应符合本规范规定;2环境温度宜为-20匕+40(;3地面风速不得大于13ms;4电压波动宜为±5%,5荷载与标准值差宜为士3%。10.2.4 空载试验应符合下列要求:1在空载情况下物料提升机以工作速度进行上升、下降、变速、制动等动作,在全行程范围内,反纪试验,不得少于3次;2在进行试验的同时,应对各安全装置进行灵敏度试验;3双吊笼提升机,应对各吊笼分别进行试验;4空载试验过程中,应检查各机构,动作平稳、准确,不得有振颤、冲击等现象。10.2.4额定荷载试验应符合下列要求:1吊笼内施加额定荷载,使其重心位于从吊笼的几何中心沿长度和宽度两个方向,各偏移全长的1/6的交点处;2除按空载试验动作运行外,并应作吊笼的坠落试验;3试验时,将吊笼上升6m8m制停,进行模拟断绳试验。10.2.5超载成验应符合下列规定:1取额定荷载的125%(按5%逐级加载),荷载在吊笼内均匀布置,做上升、下降、变速、制动(不做坠落试验)等动作;2动作应准确可靠,无异常现象,金属结构不得出现永久变形、可见裂纹、油漆脱落以及连接损坏、松动等现象。11使用管理.o.使用单位应建立设备档案,档案内容应包括下列项目:1安装检测及验收记录;2大修及更换主要零部件记录;3设备安全事故记录;4累计运转记录。11.0.2物料提升机必须由取得特种作业操作证的人员操作。11.0.3物料提升机严禁载人。11.0.4物料应在吊笼内均匀分布,不应过度偏载。11.0.5不得装载超出吊笼空间的超K物料,不得超载运行。11.0.6在任何情况下,不得使用限位开关代替控制开关运行。11.0.7物料提升机每班作业前司机应进行作业前检查,确认无误后方可作业。应检查确认下列内容:1制动器可靠有效;2限位器灵敏完好;3停层装置动作可端;4钢丝绳磨损在允许范围内;5吊笼及对重导向装置无异常,6滑轮、卷筒防钢丝绳脱槽装置可靠有效;7吊笼运行通道内无隙碍物。H.0.8当发生防坠安全器制停吊笼的情况时,应查明制件原因,排除故障,并应检查吊笼、导轨架及钢丝绳,应确认无误并重新调整防坠安全那后运行.H.0.9物料提升机夜间施工应有足够照明,照明用电应符合现行行业标准施工现场临时用电安全技术规范JGJ46的规定。11.0.10物料提升机在大雨、大雾、风速13ms及以上大风等恶劣天气时,必须停止运行。11.0.11作业结束后,应将吊笼返回最底层停放,控制开关应扳至零位,并应切断电源.锁好开关箱。附录A附墙架构造图A.0.1型钢制作的附墙架与建筑结构的连接可预埋专用铁件,图A.0.1-1型铜附墙架与埋件连接A.O.2用钢管制作的附墙架与建筑结构连接,可预埋与附墙架规格相同的短管(图A.0.2),用扣件连接。预埋短管悬环长度不得大于200mm,埋深长度h不得小于300mmoraA.0.2钢管附墙架与预埋钢管连接1连接扣件,2预埋短管,3钢筋混凝土,4附堵架杆件附录B龙门架及井架物料提升机安装验收表表B龙门架及井架物料提升机安装验收表工程名称安装单位施工单位项目负费人设备型号设务编号安装高度附着形式安装时间脸收项目验收内容及要求实测结果结论(合格不合格X)1.基础1)基础承我力符合要求2)基础表面平整度符合说明书要求3)基础混凝土强度等级符合要求4)基础周边有排水设施5)与输电线路的水平距离符合要求2.导抗架1)各标准节无变形无开焊及产用:锈蚀2)各节点螺栓紧固力矩符合要求3)导轨架垂直度015%导轨对接阶差1.5mm3.动力系统I)卷扬机卷筒节径与钢丝绳直径的比值3O2)吊笼处于最低位置时,卷筒上的钢丝绳不应少于3圈3)曳引轮直径与钢丝绳的包角215S4)卷扬机(曳引机)固定牢固5)制动器、离合器工作可东舲收项目验收内容及要求实测结果结论(合格,不合格X)4.钢丝绳与潘轮D钢丝绳安全系数符合设计要求2)钢丝绳断丝、磨损未达到报废标准3钢丝绳及绳夹规格匹配,紧固有效4)滑轮直径与钢丝绳直径的比值2305)滑轮磨损未达到报废标准5.吊笼D吊笼结构完好.无变形2)吊笼安全门开启灵活有效6.电气系统1)供电系统正常,电源电压380V±5%2)电气设备绝爆电阻值20.5MC,重发接地电阳(flon3)短路保护、过电流保护和漏电保护齐全可靠7.附墙架1)附墙架结构符合说明书的要求2)自由端高度、附墙架间距6m且符台设计要求8.统风绳与盛德1)线风绳的设置组数及位置符合说明书要求2)缆风冤与导轨架连接处有防剪切措施3)缆风绳与地锚夹角在45°60°之间4)观风绳与地情用花篮螺栓连接9.安全与防护装置1)防坠安全器在标定期限内,且灵敏可瞌2)起重负限制器灵敏可靠,误差值不大于额定值的5%3)安全停层装置灵敏彳i效4)限位开关灵敏可笳.安全越程3m验收项目脱收内容及要求实测结果结论(合格5不合格X)9.安全与防护装贪5)进料门口、停层平台门高度及强度符合要求,且达到工具化、标准化要求6)停层平台及两侧防护栏杆搭设高度符合要求7)进料口防护棚长度23m且强度符合姿求脸收结论:验收负责人,验收日期:年月日施工总承包单位脸收入安装单位验收人使用单位验收人租赁单位验收入监理单位险收人本规范用词说明1为便于在执行本规范条文时区别对待,对要求严格程度不同的用词说明如下:1)表示很严格,非这样做不可的:正面词采用“必须”,反面词采用“严禁”;2)表示严格,在正常情况下均应这样做的:正面词采用“应”,反面词采用“不应”或“不得”;3)表示允许稍有选择,在条件许可时首先应这样做的:正面词采用“宜”,反面词采用“不宜”;4)表示有选择,在一定条件下可以这样做的,采用“可二2条文中指明应按其他有关标准执行的,写法为“应符合的规定”或“应按执行:引用标准名录1碳素结构钢GB/T7002建筑卷扬机GB/T19553起重机设计规范GB/T38114起重机用钢丝绳检脸和报废实用规范GB/T59725低压成套开关设备和控制设备GB72516钢丝绳GB/T89187施工升降机GB/T100548施工现场临时用电安全技术规范JGJ469建筑施工扣件式钢管脚手架安全技术规范JGJ130中华人民共和国行业标准龙门架及井架物料提升机安全技术规范JGJ88-2010条文说明修订说明龙门架及井架物料提升机安全技术规范JGJ88-2010,经住房和城乡建设部2010年8月3日以第724号公告批准发布。本规范是在龙门架及井架物料提升机安全技术规范JGJ88-92的基础上修订而成,上一版的主编单位是天津市建筑工程局、参编单位是天津市第一建筑工程公司、天津市笫三建筑公司、天津市第七建筑工程公司、天津市建筑科学研究所,主要起草人是刘嘉福、齐淑美、陈东明、良及人、张德松。本次修订的主要技术内容是:L规定物料提升机额定起重次不宜超过160kN,安装高度不宜超过30m,安装高度超过30m的物料提升机增加限制条件;2.增加对义引轮直径与钢丝绳宜径的比值、钢丝绳在曳引轮上的包角及曳引力自动平衡装置的规定;3.增加对起重Ia限制器和防坠安全器的规定;4.对防护围栏、停层平台及平台门的强度、安装高度和安装位置提出具体的规定;5.附录中新增物料提升机安装验收表。本规范修订过程中,编制组进行大址的调查研究,总结了我国龙门架及井架物料提升机设计、制作及使用的实践经验,同时参考借鉴了起重机设计规范GB/T3811.施工升降机GB/T10054.建筑施工扣件式钢管脚手架安全技术规范JGJ130等现行国家标准和行业标准。为便于广大设计、施工、科研、学校等单位有关人员在使用本规范时能正确理解和执行条文规定,龙门架及井架物料提升机安全技术规范编制组按章、节、条顺序编制了本规范的条文说明,对条文规定的目的、依据以及执行中需注意的有关事项进行了说明,还着重对强制性条文的强制性理由作了解释。但是.本条文说明不具备与规范正文同等的法律效力,仅供使用者作为理解和把握规范的参考。目次1总则323基本规定334结构设计与制作354.1 结构设H354.2 制作355动力与传动装置365.1 卷扬机365.2 曳引机365.3 滑轮365.4 钢丝绳376安全装置与防护设施:386.1 安全装置386.2 防护设施-387电气408基础、附墙架、缆风绳与地锚418.1 基础418.2 附墙架418.3 缆凤绳418.4 地锚419安装、拆除与验收439.1 安装、拆除439.2 验收4310检验规则与试验方法4410.1 检验规则4410.2 试脸方法4411使用管理451总则j.0.3龙门架及井架物料提升机(简称物料提升机)属建筑施工起重机械.其设计、制作、安装、拆除及使用除应符合本规范外,尚应符合现行国家标准施工升降机安全规程GB10055.起重机设计规范GB/T3811、施工升降机GB/T10054等相关标准的规定。3基本规定3.0.3起重见限制器、防坠安全器是保证物料提升机安全运行
