中电建协工〔2015〕61号-2 工法附件1电力建设工法评审办法（2016版）.docx

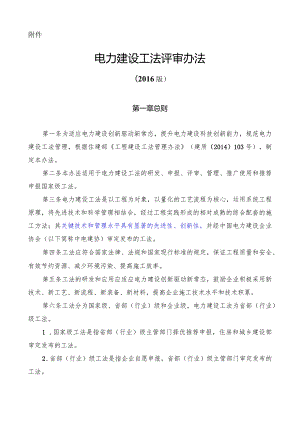

附件电力建设工法评审办法（2016版）第一章总则第一条为适应电力建设创新驱动新常态，提升电力建设科技创新能力，规范电力建设工法管理，根据住建部工程建设工法管理办法（建质（2014）103号），制定本办法。第二条本办法适用于电力建设工法的研发、申报、评审、管理、推广使用和推荐申报国家级工法。第三条电力建设工法是以工程为对象，以量化的工艺流程为核心，运用系统工程原理，将先进技术和科学管理相结合，经过工程实践形成的相对成熟的综合配套的施工方法；其关键技术和管理水平具有显著的先进性、创新性，并经中国电力建设企业协会（以下简称中电建协）审定发布的工法。第四条工法应符合国家法律、法规和国家现行标准的规定，保证工程质量和安全、有效节约资源、减少环境污染、提高施工效率。第五条工法的研发和应用应适应电力建设创新驱动新常态，鼓励企业积极采用新技术、新工艺、新流程、新装备、新材料，提高企业施工技术水平和技术积累。第六条工法分为国家级、省部（行业）级和企业级，电力建设工法为省部（行业）级工法。1 .国家级工法是指省部（行业）级主管部门择优推荐申报，住房和城乡建设部审定发布的工法。2 .省部（行业）级工法是指企业自愿申报，省部（行业）级主管部门审定发布的工法。3 .企业级工法是指企业根据工程管理、科研发展和市场需求所编写的施工方法，并经企业审定发布的工法。第七条电力建设工法分土木工程和设备安装工程两类。第八条推荐采用“三维视频工法”的方式，进行工法编制，以促进工法的推广应用。第二章申报第九条电力建设工法遵循企业自愿申报原则，每项工法应由一家单位申报，主要完成人的名额不应大于6人。第十条工法的编写与申报应符合“电力建设工法编写与申报指南”（见附件D的规定。第十一条工法申报应提交下列资料（相关证明文件提供扫描件）：1 .电力建设工法申报表（见附件2）。2 .工法文本（包括：前言、特点、适用范围、工艺原理、工序流程及操作要点、材料与设备、质量控制、安全措施、环保措施、效益分析、应用实例等11项内容）。3 .企业级工法批准文件。4 .技术情报部门出具的查新报告（关键技术属国内外首创的提供）。5 .工程应用实例证明2项（建设单位或监理单位出具）。6 .关键技术评审报告（拟申报国家级工法或工程实例少于2项）。7 .关键技术专利证书。8 .相关获奖证明。9 .经济效益证明（申报单位财务部门出具）。10 .反映工法应用的照片10张。11 .反映工法工序流程、操作要点及关键技术原理的PPT（58分钟）或“三维视频工法，拟申报国家级工法的，应提供“三维视频工法”，供评审会使用。12. “三维视频工法”应涵盖工法文本规定的U项内容，重点突出工序流程及操作要点，采用DVD格式，附加配音，时长1015分钟。第十二条拟申报国家级工法或应用工程实例少于2项的，其关键技术应通过相应的省部级、行业组织的技术委员会评审，且评审时间不超过三年。第十三条已审定发布的电力建设工法，有效期为5年。在工法失效前1年内，其完成单位需再次申报，且应保持工法技术的先进性和适用性，并按本办法重新提交全套申报资料。第十四条与已经公（发）布且在有效期内的国家级、省部（行业）级工法相雷同的工法，不得申报。第十五条申报资料装订成册，一式一份，并提交与书面申报资料内容相同的电子版U盘1个。第三章评审第十六条电力建设工法评审分为申报资料初审、评审委员会会议评审、中电建协审定发布三个阶段。第十七条中电建协负责组建电力建设工法评审委员会，委员会由1719人组成，设主任委员1名，副主任委员2名。第十八条评审委员会组成不应少于5家单位,主任委员应由中国电力建设专家委员会常委担任。第十九条评审委员从中国电力建设专家委员会中遴选,专业应涵盖申报工法的各相关专业，具备高级技术职称。第二十条评审委员会下设若干专业评审组，每个专业评审组成员不少于5人。第二十一条每项工法实行主、副审制，主审1人、副审2人，主审人对评审的正确性负责。第二十二条工法评审实行专家回避原则。第二十三条工法评审应保护企业知识产权。第二十四条工法版权执行国家相关法律、法规的规定。第二十五条版权有争议的工法，不予评审。第二十六条不同单位申报内容雷同的工法，经专业评审组评审后，择优一家单位通过电力建设工法评审。第二十七条未通过评审的工法，经原完成单位补充、完善后，可在下一年度重新申报。第四章评审会议程序第二十八条工法采用会议形式评审。会前应将工法文本及相关资料提供评审委员，使其熟悉工法内容，并准备评审意见。第二十九条评审委员会主任宣布评审委员会及专业评审组成员名单,并审议通过工法评审规则。第三十条工法主要完成人在专业评审组会议上采用PPT或“三维视频工法”，介绍工法的特点、适用范围、工艺原理、工序流程及操作要点、材料与设备、质量控制、安全措施、环保措施、效益分析及应用实例等内容。第三十一条专业评审组评审委员对工法进行评审并提出质疑,工法主要完成人答疑。第三十二条专业评审组主、副审人应根据工法的正确性、创新先进性、成熟可靠性、工艺原理科学性、工序流程合理性、应用广泛性、节能减排合规性、文本结构逻辑性、申报资料完整性、经济效益等十项内容进行定量评分、综合评审。第三十三条主、副审人按“电力建设工法评审表”（见附件3）评分。第三十四条专业评审组集体评议、达成共识，提出存在问题和改进建议，并形成专业评审组评审意见，编制本组排序表。第三十五条电力建设工法评审委员会召开评审会议，逐项对专业评审组评审意见进行集中审核、评议及投票表决，形成评审委员会评审结论及会议纪要（见附件4）。第五章审定发布第三十六条电力建设工法评审委员会评审通过的电力建设工法，提交中电建协审定。在中电建协网站（）公示10天，公示无异议，由中电建协审定发布，并对完成单位和主要完成人颁发证书。第三十七条审定发布的电力建设工法，中电建协择优推荐申报国家级工法。第三十八条已审定发布的电力建设工法，如发现有版权争议、剽窃、作假等重大问题，经查实后，撤销其电力建设工法称号，两年内不再受理该企业申报电力建设工法。第六章附则第三十九条本办法由中电建协负责解释。第四十条本办法自2016年1月1日起实施。附件：L电力建设工法编写与申报指南2 .电力建设工法申报表3 .电力建设工法评审表4 .电力建设工法评审委员会会议纪要附件1电力建设工法编写与申报指南（2016版）为指导电力建设企业编制电力建设工法，规范电力建设工法的编制和申报，根据中国电力建设企业协会（以下简称中电建协）电力建设工法评审办法（2016版），制定本指南。一、编写原则：1 .工法应是工程建设项目中独立的、完整的、量化的工艺流程及系统的施工方法。2 .工法应是经过工程实践并证明关键技术先进、效益显著、符合节能环保要求的旅工方法。3 .工法编写应符合电力建设工法评审办法（2016版）的规定。4 .工法应按前言、特点、适用范围、工艺原理、施工工艺流程及操作要点、材料与设备、质量控制、安全措施、环保措施、效益分析、应用实例等11项内容顺序编写。5 .编写内容应定性、定量，并满足关键技术的正确性、先进性、成熟可靠性、工艺原理科学性、工艺流程合理性、节能减排合规性、文本结构完整性的要求，必要时应以图表说明。二、工法选题：1 .通过总结工程实践经验，形成有实用价值、有规律性及创新的施工工艺技术，其工艺技术水平应达到国内领先或国际先进水平。2 .通过应用“五新”技术而形成的专项施工方法。3 .对类似现有的省部（行业）级、国家级工法有所创新、有所发展而形成的新的施工方法。4 .运用系统工程的原理和方法，对若干个分部分项工程工法进行整合而形成的综合配套的大型施工工法。三、工法分类：电力建设工法分为土木工程和设备安装工程两类。土木工程类工法应是电力建设工程中的建（构）筑物工程特有的旅工方法I设备安装类工法应是火力发电、水电水利、输变电、风光储等电力建设设备安装工程中的施工方法。四、编写内容：1.前言，概括工法的形成原因和形成过程。其形成过程要求说明研发单位、关键技术审定结果、工法应用及获奖情况。5 .特点：工法在使用功能或施工方法上的特点，与传统的施工方法比较，在工期、质量、安全、造价、技术经济效能等方面的先进性和创新性。6 .适用范围：适宜采用该工法的工程对象或工程部位,某些工法还应规定最佳的技术经济和环境条件。7 .工艺原理：阐述工法关键技术的基本原理，并说明关键技术的理论依据。8 .工序流程及操作要点：(1)应按施工技术规范、工艺顺序、成熟经验或客观规律编写。文字不易表达清楚的，可附图表说明。(2)重点编写工艺过程，并描述关键技术及工序间的衔接关系，工艺流程宜采用流程图。对不同设备、材料、周转料具、施工机具发生的流程变化应有针对性的阐述。9 .材料与设备：使用的主要材料名称、规格、性能参数；使用的主要旅工机具、仪器的名称、型号、性能、能耗及数量；使用的新型材料应提供鉴定证明文件。10 质量控制：工法实现工程质量目标所采取的质量控制手段、措施、行为和管理方法；执行国家现行标准的名称及条文；关键工序、重要部位、主要试验检验项目的质量要求；国家现行标准中未规定的质量要求。11 安全措施：符合国家法律、法规、现行标准，工法实施过程的安全危害辨识、风险控制预案和措施。12 环保措施：符合国家法律、法规、现行标准，工法实施过程的环保指标、风险辨识、监测手段及绿色旅工措施。13 .效益分析：在满足国家法律、法规、现行标准规定的节能减排指标先进性的基础上，综合分析应用本工法所产生的经济、环保、节能指标和社会责任，并与国内外类似施工方法进行比对分析。14 .应用实例：工法应有2个工程实例。实例应列出工程项目名称、工程规模(结构形式)、开竣工日期、实物工作量、应用效果、存在问题及工法的先进性、实用性的事实描述。少于2个工程实例的，工法的关键技术应通过相应的省、部级及以上主管部门组织的技术委员会评审。五、编写注意事项1.结构、逻辑清晰，数据可靠，用词规范、准确，其深度应满足施工操作的需要。2 .涉及知识产权的内容，申报资料中可回避并说明。3 .依据要充分，必要的科学计算不能省略。4 .操作方法和质量控制措施应简明清晰。5 .不得否定已审定发布的类似工法。6 .禁止照搬已审定发布的类似工法的关键技术。7 .工法中关键技术已获专利、科技成果等奖项的，应列出专利和获奖名称、证书、评审报告和评审单位。六、文本要求1 .内容完整，名称与内容贴切，直观反映工法特点，必要时冠以限制词。2 .工法文本编写格式应符合住房和城乡建设部工程建设标准编写规定(建标(2008)182号)的规定。(1)工法的叙述层次按照章、节、条、款、项五个层次依次排列。“章”是工法的主要单元，“章”的编号后是“章”的题目，“章”的题目是工法所含11部分的题目；“条”是工法的基本单元。编号示例说明如下：章节条款项12345678-l0.1j1.0.2I1.0.3I 6. 4. 1I6.4.26. 1I6.4.3I-16.2I64.4I26.3I6. 4.5I3ft AIIAo qO 4 OI46.5I6. 4.7I56.6I6.4.8I66.7I6. 4. 9I7I6. 4.10l- 6. 4. 11L DI 2)13)I 4)l- 5)l-1.0.4(2)工法中的表格、插图应有名称，图、表的使用要与文字描述相互对应，图、表的编号以条文的编号为基础。如一个条文中有多个图或表时,可以在条号后加图、表的顺序号,例如图1.1.1T,图1.1.l-2o插图要符合制图标准。(3)工法中的公式编号与图、表的编号方法一致，以条为基础，公式要居中，格式举例如下：A=QB×100%(1.1.1-1)式中A安全事故频律；B报告期平均职工人数；Q报告期发生安全事故人数；4 .工法文稿中的单位要采用法定计量单位，可用符号表示，如m、mm3>kg.d、h等。非通用专业术语应定义或加注解。5 .文稿统一使用A4纸打印，页面整洁，图文清晰，无错字、漏字。七、申报要求1 .电力建设工法遵循企业自愿申报原则，每项工法应由一家单位申报，主要完成人的名额不应大于6人,拟申报国家级工法的，应按工程建设工法管理办法(建质(2014)103号)执行。2 .申报的工法应是企业内部已审定发布的工法。3 .工法申报应提交下列资料(相关证明文件提供复印件)：(1)电力建设工法申报表。(2)工法文本。(3)企业级工法批准文件。(4)技术情报部门出具的查新报告(关键技术属国内外首创的提供)。(5)工程应用实例证明2项(建设单位或监理单位出具)。(6)关键技术评审报告(拟申报国家级工法或工程实例少于2项)。（7）关键技术专利证书。（8）相关获奖证明。（9）经济效益证明（申报单位财务部门出具）。（10）反映工法应用的照片10张。（11）反映工法工序流程、操作要点及关键技术原理的PPT（58分钟）或“三维视频工法”。拟申报国家级工法的，应提供“三维视频工法”，供评审会使用。4 .工法申报资料除应符合本办法的规定外，尚应符合下列要求：（1）资料真实、完整，工法名称和完成单位应与企业级工法批准文件一致。（2）提供的文件、证明材料清晰，结论明确。（3）照片能够反映实际施工中工法操作要点，PPT或“三维视频工法”能够反映工法实际的工序流程、关键技术原理、操作要点。（4）报资料装订成册，一式一份，并提并与书面申报资料内容相同的电子版U盘1个。八、国家级工法文本范例导洞施工防护隔离桩墙施工工法中铁隧道集团有限公司马锁柱王先堂1.前言在城市修建地铁，不可避免地要在地面建（构）筑物附近穿过，为了争取最好的线路运营方案，也需选择从地面建筑物附近穿过，这不仅需要保证隧道工程本体施工的安全，还须妥善地解决隧道工程对附近既有建筑物的影响问题。北京城铁13号线14标区间为下穿高层楼房的浅埋隧道，需防止隧道暗挖施工引起地层移动和地表下沉，防止地表及周边既有建筑物发生过黄变形与破坏是一具有相当重大的技术难题。中铁隧道集团联合设计单位和大专院校开展了科技创新，取得了“导洞隔离桩墙防护技术”这一国内领先、国际首创的新成果，于2002年通过北京市建设委员会鉴定，获得了2003年北京市科学技术二等奖。同时，形成了导洞施工防护隔离桩墙新颖的施工工法。由于在处理地层与结构、隧道施工与既有建筑物相互作用方面效果明显，技术先进，故有明显的社会效益和经济效益。2 .工法特点2.0.1利用地下导洞施作钻孔隔离桩，并将隔离桩与导洞衬砌连接在一起，能有效地保护邻近既有建筑物，使地下工程的施工中对它的影响非常之小。2.0.2采用新的“地下基坑”围护结构分析模型和解析方式，用简单的代数运算即可预测地层沉降和水平位移值，与实测值相比在同一数量级上。2.0.3将数据处理和信息反馈技术应用于施工，利用监控量测指导施工，动态修正施工方法和支护参数，确保施工安全、快速。2.0.4将地表作业转入地下，使施工对城市地面、路面的占用和交通影响极小，能满足城市地下施工的高环保要求。3 .适用范围临近建（构）筑物、地面条件限制、地层构造复杂、富水条件下的暗挖地下工程施工。4 .工艺原理采用“地下基坑”围护结构分析模型和解析方式，在主体隧道两侧与贴近既有建筑结构基础的地下各设计施作一导洞，在导洞内施作钻孔灌注桩，桩顶与导洞格栅连接，将各根钻孔桩连接成为一道整体性较好的桩墙，而导洞之间的未被开挖掉的土体则成为两道桩墙间的横撑，从而成一个稳定可靠的“地下基坑”的围护结构，承受因开挖双连拱隧道（犹如基坑内挖土）而产生的土体的侧向压力，并限制桩墙外土体的竖向变形（沉降）。同时，对富水地层进行洞内水平降水。在导洞一隔离桩墙防护下，区间隧道施工以新奥法为依托，采取加密超前管棚、加强超前注浆、初支背后注浆加固、增设临时仰拱等支护方法，控制地表下沉，通过全过程的施工监控量测，监视土体及结构的稳定，随时调整支护参数，使主体结构能安全顺利地建成。5 .工序流程及操作要点5.1 施工工艺流程施工准备f导洞施工T隔离桩墙施工一洞内水平降水施工一隧道开挖及初支f隧道结构施工。5.2 操作要点5.2.1 导洞施工导洞断面大小由施工工艺、围岩条件、采用设备等因素确定，可为拱形直墙或曲墙。视情况可采用全断面或上下台阶法施工（导洞施工工艺流程参见图5.2.1-1,导洞一隔离桩墙断面结构示意参见图5.2.1-2）,施工中的具体要求有如下几点：图5.2.1-1导洞施工工艺流程图图5.2.1-2导洞剖面示意图1.严格控制导洞线路精度，确保导洞与结构关系。2 .喷混凝土封闭后开挖前排设超前管棚，间隔一个作为超前注浆管，于开挖前超前注水泥水玻璃双液浆。3 .严格控制开挖进度，每次开挖一根，并留核心土，严禁多根一次开挖。4 .遇到导洞上方存在人工杂填土，开挖过程出现不良地质情况及时对开挖面进行网喷封闭，进行加固处理后再施工。5 .严格控制钢支撑间距，网构钢架应精确定位，注意“标高、中线、前倾后仰、左高右低、左前右后”等各个方位的位置偏差，钢支撑保护层临土侧50皿，背土侧30皿。安装允许误差见表5.2.1。表5.2.1网构钢架安装允许误差方位中线高程倾斜度左、右拱脚标高左、右钢架里程同步允许误差2cm+2cb-OW2。±2cm±2cm6 .按设计施工双层满铺钢筋网，将纵向联接筋、钢筋网与网构钢架连接牢固。7 .滞后掌子面5m回填注浆一次，浆液为纯水泥浆，在楼房段注意控制注浆压力，避免破坏楼房地下室。8 .导洞施工过程中，加强量测频率，及时反馈量测结果，以便根据量测结果及时修正支护参数，确保安全。5.2.2隔离桩墙施工依据测量控制桩点及设计图纸定出桩孔平面位置，选择满足地下导洞狭小空间和钻孔深度要求的钻机。钻孔灌注桩采取1、4、7跳格法施工，成桩后将桩顶与导洞支护结构结为整体。隔离桩墙施工工艺流见图5.2.2.图5.2.2隔离桩墙施工工艺流程图5.2.3水平降水先在已施工隧道底板施工作水平降水基坑，在水平降水基坑内用水平钻机成孔，埋设水平降水管，超前将隧道施工范围内地下水降至隧道底部仰拱以下LOnl左右，保证后续开挖初支在无水条件下施工。1 .施工方法根据水平抽水钻机工作空间确定工作坑尺寸，旅工后安置水平钻机。采用89mm钻头打孔清水钻进,89Dm套管跟进。将套管打到预定长度后，停止钻进冲孔。从套管中放进60mm50三）螺旋打眼缠丝PVC滤水管，拔出89mm套管，将PVC滤水管留在土层中，封孔口使地下水从PVC滤水管中自动流出。2 .降水要求采用坡度降水，控制成孔时的砂土流失和水量（抽水含砂量V1/200000,水位保持至设计标高），避免抽水过度引起地表下沉。.2.4隧道施工工艺的改进1.增设临时仰拱，及时封闭，步步成环大跨度隧道分台阶开挖，从拱部开挖至底部仰拱封闭历时较长，不利于掌子面的稳定，易造成拱顶及地表沉降。遵循浅埋暗挖及时封闭步步成环的原则，增设上半断面临时仰拱，使上半断面及时封闭。同时,利用临时仰拱形成上部施工通道，避免上下施工干扰，缩短施工循环时间。错误!未找到引用源。3 .仰拱基底换填碎石和注浆受降水时间限制，仰拱部位有滞留地下水，基底粉细砂层在水浸泡和人工扰动后液化软弱。为控制沉降，增加基底承载力，在仰拱基底换填一层碎石，喷混凝土封闭后及时注纯水泥液浆加固。4 .加密拱部超前管棚、增设边墙超前管棚及锁脚锚杆进行地面、地下降水后，开挖后掌子面自稳性差，围岩可注性差。为有效控制掌子面土体稳定和地层沉降，环向和纵向加密拱部超前管棚，增设锁脚锚杆。4.加强超前注浆和背后回填注浆1）施工方法拱部开挖前将超前管棚间隔一个作为注浆管超前注入水泥浆，滞后掌子面几米在初支背后进行回填注浆，以有效地保证自稳性差的开挖面及周围地层的稳定。2）超前注浆参数注浆管：42,L=2m300,每根布置外插角：10°20。，围岩可注性差时取小值布置范围：拱墙浆液：水泥、水玻璃双液浆浆液配比：水泥浆：水玻璃：1：0.5水泥浆水灰比：1：1,水玻璃为35Be'注浆压力：0.4LOMPa,可注性差时取大值注浆结束标准：达到设计注浆量或达到设计压力保持20min.3）背后回填注浆喷混凝土完毕后进行拱墙、底部背后注浆，以起到充填空隙、加固地层的作用，使隧道结构与周边土体密实，有效控制地表沉陷。背后注浆滞后初支封闭成环后35m进行，注浆压力控制在030.5MPao5 .及时稳定开挖面分部开挖工序多，完成一循环时开挖面暴露时间较长。除采取留核心土外，还需及时挂网并初喷较厚的一层混凝土，才能保证及时稳定开挖面。6 .2.5监测技术与分析确保工程建设安全的关键是全过程监测隧道周边建（构）筑物的变化情况，及时测量各主要工序施工阶段引起的动态沉降数值,并与分析计算值比较,及时反馈指导设计和施工。主要的监测内容参见表5.25。表5.2.5监测项目汇总表序号监测项目监测仪器监测频率监测目的1地表沉降WILD-N3精密水准仪，锢钢尺初期：12次J天,后期：12次/3天掌握隧道及地表及周边环境的影响程度和范围2建筑物沉降与倾斜3地下管线沉降4拱顶沉降苏光DSZ-I水准仪，钢挂尺初期：12次!天,后了解隧道施工过程中支护结构变位情况及规律5结构收敛坑道收敛计期：12次/3天6国岩压力压力盒，频率接收仪了解隧道施工过程中围岩压力、接触应力及结构自身应力大小及分布情况7初支与二衬间压力8初支钢筋内力钢筋计，应变计、频率接收仪初期：1如3天，后期：1次/7天9二衬钢筋内力10混凝土应变11地下水位电测水位计初期：1次/天稳定后：1次/2天掌握基坑及暗挖隧道需降水段地下水位情况注：可根据施工条件和沉降情况增加或减少观测次数，随时将监测信息报告给现场技术人。5.3劳动力组织（见表5.3）O表5.3劳动力组织情况表序号单项工程所需人数备注1管理人员42技术人员43导洞施工484钻孔灌注桩施工485钢筋加工156杂工5合计124人6 .材料与设备本工法无需特别说明的材料，采用的机具设备见表6。表6机具设备表序号设备名称设备型号单位数量用途1异型钻机台3灌注桩施工2手拉葫芦St台1钢筋笼吊放3正铲装载机ZL50台1is±4卷扬机3t台1拉直钢筋5钢舫弯曲机GW40台1钢筋加工6电焊机BX-300台4钢筋加工7钢筋切割机GJ40台1钢筋加工8搅浆筒台2制备泥浆9混凝土喷射机PZ-5B台2喷射混凝土10注浆泵KBY-50/70台1回填注浆11通风机SDFNO.6.5台1导洞通风12混凝土输送泵HB-30D台2灌注混凝土13漏斗及导管200套1灌注混凝土14泥浆泵TBW850/50台2抽泥浆7 质量控制7.1 工程质量控制标准7.1.1 导洞施工质量执行铁路隧道施工及验收规范。导洞允许偏差按表7.1.1执行。表7.Ll导洞允许偏差表序号项目允许偏差（11三）枪查频率检验方法1中线±10每根格棚用钢尺2标高±10用水平仪3同步±30用钢尺4环向闭合±50用钢尺5垂直度20锤球、钢卷尺7.1.2 钻孔灌注桩施工质量执行城市地下铁道施工及验收规范、钢筋混凝土工程施工及验收规范。隔离桩允许偏差见表7.L2。表7.L2钻孔桩成桩允许偏差项次检查项目规定值或允许偏差检查方法和频率1混凝土强度（MPa）在合格标准内按JTJO71-98附录D检查2班位（Inm）排桩50用经纬仪检查纵、横方向3钻孔倾斜度直桩1%查灌注前记录4沉淀厚度（BIlI）支承班不大于图纸规定查灌注前记录5钢筋骨架底面高程（Ilm）±50查灌注前记录7.2 质量保证措施7.2.1 导洞必须按照设计要求做好支护结构，断面不得欠挖，严禁一次开挖进尺超过设计值。7.2.2 应根据现场情况积极采取措施（如初喷混凝土等）防止埸方。对意外出现的超挖或塌方应采用喷混凝土回填密实，并及时进行回填注浆。7.2.3 成环后在滞后掌子面几米处及时进行回填注浆。7.2.4 隔离桩钻孔时，必须严密注意地层地质变化，及时调整钻杆速度和钻压。严格控制护壁泥浆的比重、含砂率和PH值。7.2.5 隔离桩成孔后必须进行孔径、孔深、孔斜率及沉植厚度的检测，下钢筋笼后，灌注水下混凝土之前复测沉精厚度，确保满足规范要求。7.26下钢筋笼应缓慢进行，防止刮碰孔壁，水下混凝土应一次灌注成桩。7.2.7隔离桩施工必须按隐蔽工程要求做好施工记录。8 .安全措施1. 0.1认真贯彻“安全第一，预防为主”的方针，根据国家有关规定、条例，结合施工单位实际情况和工程的具体特点，组成专职安全员和班组兼职安全员以及工地安全用电负责人参加的安全生产管理网络，执行安全生产责任制，明确各级人员的职责，抓好工程的安全生产。8. 0.2施工现场按符合防火、防风、防雷、防洪、防触电等安全规定及安全施工要求进行布置，并完善布置各种安全标识。9. 0.3各类房屋、库房、料场等的消防安全距离做到符合公安部门的规定，室内不堆放易燃品：严格做到不在木工加工场、料库等处吸烟；随时清除现场的易燃杂物；不在有火种的场所或其近旁堆放生产物资。10. 0.4氧气瓶与乙快瓶隔离存放，严格保证氧气瓶不沾染油脂、乙烘发生器有防止回火的安全装置。11. 0.5施工现场的临时用电严格按照施工现场临时用电安全技术规范的有关规范规定执行。12. 0.6电缆线路应采用“三相五线”接线方式，电气设备和电气线路必须绝缘良好，场内架设的电力线路其悬挂高度和线间距除按安全规定要求进行外，将其布置在专用电杆上。13. 0.7施工现场使用的手持照明灯使用36V的安全电压。14. 0.8室内配电柜、配电箱前要有绝缘垫，并安装漏电保护装置。15. 0.9对将要较长时间停工的开挖作业面，不论地层好坏均应作网喷混凝土封闭。16. 0.10建立完善的施工安全保证体系，加强施工作业中的安全检查，确保作业标准化、规范化。9 .环保措施9.0.1成立对应的施工环境卫生管理机构，在工程施工过程中严格遵守国家和地方政府下发的有关环境保护的法律、法规和规章，加强对施工燃油、工程材料、设备、废水、生产生活垃圾、弃渣的控制和治理，遵守有防火及废弃物处理的规章制度，做好交通环境疏导，充分满足便民要求，认真接受城市交通管理，随时接受相关单位的监督检查。9.0.2将施工场地和作业限制在工程建设允许的范围内，合理布置、规范围挡，做到标牌清楚、齐全,各种标识醒目，施工场地整洁文明。9.0.3对施工中可能影响到的各种公共设施制定可靠的防止损坏和移位的实施措施，加强实施中的监测、应对和验证。同时，将相关方案和要求向全体施工人员详细交底。9.0.4设立专用排浆沟、集浆坑，对废浆、污水进行集中，认真做好无害化处理，从根本上防止施工废浆乱流。9.0.5定期清运沉淀泥砂，做好泥砂、弃渣及其它工程材料运输过程中的防散落与沿途污染措施，废水除按环境卫生指标进行处理达标外，并按当地环保要求的指定地点排放。弃渣及其它工程废弃物按工程建设指定的地点和方案进行合理堆放和处治。9.0.6优先选用先进的环保机械。采取设立隔音墙、隔音罩等消音措施降低施工噪音到允许值以下，同时尽可能避免夜间施工。9.0.7对施工场地道路进行硬化，并在晴天经常对施工通行道路进行洒水，防止尘土飞扬，污染周围环境。10 .效益分析10.1 .1本工法将工程施工由地面转入地下，避免了地面施工产生的大量场地占用，消除了对城市交通的严重影响，施工产生的振动、噪音、粉尘等公害也得到了最大限度的降低。工程建设时，周围的居民及企事业单位能正常生活及工作。超近距离安全穿越高层居民楼房的成功，为以后城市地下工程在类似情况下的规划建设提供了可靠的决策依据和技术指标，新颖的工法技术将促进地下工程施工技术进步，社会效益和环境效益明显。10.2 .2本工法与同类地下工程的工法相比，由于工程的地面部分小，场地易于布置、工程进度快、干扰因素少、有利于文明施工、各种资源能较好地利用，能确保周围既有设施完好无损，确保居民生命、财产安全，避免线路绕行和居民临时迁移，节约了大量工程拆迁、地面场地占用等费用。即使因居民的担心造成3个月的停工也未影响到工程总工期，形成了较好的经济效益。11 .应用实例北京城铁13号线14标段暗挖区间隧道11.1 工程概况工程结构为双跨连拱隧道，采用浅埋暗挖中洞法施工。典型断面开挖宽度为12.05%开挖高度为7.397m,支护形式为复合式衬砌。区间隧道在里程K39+505K39+585之间，从两栋Y型高层居民楼中间下穿，在K39+618处（居民楼以南33m）设1号施工竖井承担该段隧道施工。两座高层楼房地面以上22层（66米高），地下两层，楼房基础为现浇钢筋混凝土箱型基础（无桩基），箱型基础持力层为27米厚的换填级配砂石，暗挖隧道外轮廓线距楼房基础水平距离最小为L6m。楼房与暗挖隧道的位置关系如图11.1-1所示。图ILl楼房与区间隧道平面位置关系示意图该段的地层情况由上到下依次为：8.4OIn厚的人工填土层、加厚的粉细砂层、3.8m厚湿饱和状的硬塑粘质粉土与粉质粘土层、2.9m厚稍密中密状的饱和粉细砂层及下层粘土。地下上层滞水水位埋深4.Om左右；潜水水位埋深在地面下7.5m,高出隧道开挖拱顶；承压水水位埋深18.8叫对隧道施工无影响。区间隧道在粘质粉土和粉细砂地层中穿过，上层滞水和潜水已进入隧道断面。11.2 施工情况暗挖隧道开挖跨度达12m,覆土仅为1倍洞径左右（712n）,围岩难以形成承载拱，上覆土柱荷载较大，采用中洞法施工，工况要求中隔墙形成承载能力后才进行侧洞开挖，最后施作侧洞衬砌形成双连拱结构。工程施工时，在K39+618(居民楼以南33m处)设施工竖井一座。过楼房段(K39+505K39+585)采用导洞一隔离桩墙的防护结构，先施工防护结构，后施工隧道。隧道施工时，充分利用了地下土体的受力与平衡作用。采用仰拱底水平降水技术，有效地解决了施工降水问题。通过对隧道周围土体的换填、超前支护和注浆加固，有效地控制住了地层变形。隧道与导洞的立面关系见图5.2-2。该段于2001年4月6日开工，2002年7月28日竣工。11.3 工程监测与结果评介采用“导洞一隔离桩墙”工法防护后，为保证旅工过程楼房的安全稳定，并及时监测各主要工序施工阶段引起的沉降动态数值，北京市房屋鉴定总站和施工单位监测组对过楼房施工进行了全过程监控量测。地表沉降监测结果显示，地表最大沉降量为-45.2mm,发生在隧道中线位置，中洞施工引起沉降占总沉降量的46%,较侧洞稍大。整个沉降槽断面较窄，宽20m左右，基本位于隔离桩之内，说明隔离桩隔离作用明显，改进的暗挖双连拱隧道施工工艺有效控制了沉降。地中水平位移观测结果显示，最大值为24m,大多发生在隧道拱腰以上位置。中洞引起地中水平位移最大为1.8三,侧洞施工和中洞初支拆除引起地中水平位移较小。楼房基础沉降监测结果显示，最大沉降值为18.9mm,平均沉降为12.7mm,中洞施工引起楼房基础沉降最大，占总沉降量的50%。施工全过程处于安全、稳定、快速、优质的可控状态，楼房倾斜率不到O.3%oO4%o,化解了居民因担忧而干扰施工的矛盾，双连拱隧道中洞、侧洞平均施工进度为45m月，3个月的停工也未影响到工程总工期。工程质量优良率达98%以上，无安全生产事故发生，得到了各方的好评。电力建设工法申报表（年度）工法名称申报单位申报时间中国电力建设企业协会制工法名称完成单位联系人手机电子邮箱电话通讯地址邮编主要兀成人（限6人）姓名技术职称手机工作单位工法应用实例工程项目名称工法应用时间12关键技术名称评审单位评审时间专利名称及专利号获奖名称再次申报工法原工法名称现工法名称完成单位批准文号工法编号重新申报工法原工法名称现工法名称完成单位上次申报时间工法内容饰述：关键技术及知识产权（专利）简介:关使技术的创新性及先进性（是否达到国内领先或国际先进水平）简介I工法成熟、可靠性说明，工法应用及前景简介:经济效益，工法完成单位意见:完成单位（公章）年月日说明IL申报单位在申报表封面中填写.2 .“工法应用实例”栏：最少填写2项工程，如工程应用少于2项，应在申报表中“工法成熟、可靠性说明”栏填写省部（行业）级评审委员会评审结论及评审主管部门名称。3 .“再次申报工法”栏，已审定发布为电力建设工法，其内容有较大创新或超过5年有效期，再次申报时填写.4 .“重新申报工法”栏：指上次申报未通过，经整改后重新申报的工法。电力建设工法评审表(年度)专业评审编号:工法名称工法完成单位主要完成人关键技术评述：序号评审内容评审结果优良(810分)一般(57分)较差(04分)1正确性(1)全部内容正确(2)核心内容正确(3)有局部瑕疵2创新先进性(1)国际先进(2)国内领先(3)国内先进(4)
