云南省城市桥梁健康监测系统技术规程(征求意见稿 ).docx

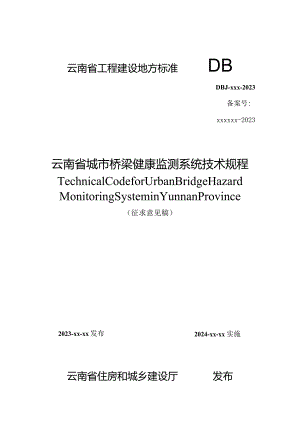

云南省工程建设地方标准DBDBJ-xxx-2023备案号:xxxxxx-2023云南省城市桥梁健康监测系统技术规程TechnicalCodeforUrbanBridgeHazardMonitoringSysteminYunnanProvince（征求意见稿）2024-xx-xx 实施2023-xx-xx发布云南省住房和城乡建设厅发布前言本规程根据云南省住房和城乡建设厅关于印发云南省2020年工程建设地方标准编制计划（第一批）的通知要求，规程编制组经广泛调查研究，认真总结实践经验，参考国内有关标准，并在广泛征求意见的基础上，制定本规程。本规程的主要技术内容有：总则、术语、基本规定、系统设计、系统实施、系统管理及维护，本规程用词说明、本规程引用标准名录和条文说明。本规程由云南省住房和城乡建设厅负责发布和归口管理。由云南省设计院集团有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送云南省设计院集团有限公司。（地址：邮编：邮箱：）主编单位：云南省设计院集团有限公司国投工程检验检测有限公司招商局重庆公路工程检测中心有限公司参编单位：中国电建集团昆明勘测设计研究院有限公司云南省市政工程协会昆明桥隧管理有限公司云南省勘察设计协会华昆工程管理咨询有限公司中星数创（云南）科技有限公司四川升拓检测技术股份有限公司云南云检工程技术检测有限公司昆明理工大学中铁上海局集团第六工程有限公司云南建安昆宁工程设计咨询有限公司云南城投众和建设集团有限公司主要起草人：主要审查人：1总则12术语23基本规定64系统设计74.1 一般规定74.2 监测内容及测点布设74.3 监测数据的采集、分析、评估和应用224.4 硬件系统设计394.5 软件系统设计514.6 专线监测设计544.7 施工期监测及其他数据源的纳入方案554.8 系统的物联网接入方案565系统实施575.1 一般规定575.2 系统施工组织585.3 系统试运行5.4 项目质量管理656系统管理及维护696.1 一般规定错误!未定义书签。6.2 日常维护696.3 专项维护706.4 异常处置71附录A（资料性）验收表格69附录B（资料性）系统维护检查记录表77本规程用词说明86本规程引用标准名录87附：条文说明88Contents1 GeneralProvisions12 Terms23 BasicRequirements64 SystemDesign74.1 BasicRequirements74.2 MonitoringContentsandMonitoringPointsLayout74.3 Acquisition,Analysis,AssessmentandApplicationofMonitoringData224.4 HardwareSystemDesign394.5 SoftwareSystemDesign514.6 MonitoringDesignforSpecialLine544.7 MonitoringinConstructionPeriodandIncorporation(Inclusion)ofOtherDataSources554.8 IoTConnectionoftheSystem565 SystemImplementation575.1 BasicRequirements575.2 SystemConstructionOrganization585.3 TrialOperationofSystem5.4 ProjectQualityManagement656 SystemManagementandMaintenance696.1 BasicRequirements错误!未定义书签。6.2 RoutineMaintenance696.3 SpecialMaintenance706.4 ExceptionalHandling71Appendix A (Informative)AcceptanceForm69Appendix B (Informative)SystemMaintenanceCheckRecordForm77ExplanationofWordinginThisCode861.istofQuotedStandards87ExplanationofProvisions881总贝!l1.0.1为规范桥梁健康监测系统的设计、建设和运维，保障系统软硬件的持续稳定运行，做到设计合理、技术可靠、经济适用，制定本规程。1.0.2本规程适用于云南省的城市桥梁健康监测的系统设计、实施、验收、运营维护、数据管理和监测应用。1.03城市桥梁结构的监测，除应符合本规程的规定外，尚应符合国家现行有关规范、标准的规定。2术语2.0.1桥梁健康监测系统bridgehazardmonitoringsystem以评价桥梁健康状态为目的所建立的监测系统总称，包括信息化监测系统、数字化监测系统和智慧化监测系统等。2.0.2信息化监测系统informationmonitoringsystem运用计算机网络系统、监测桥梁结构体上安装的传感器系统和数据采集系统,实现桥梁环境、作用、结构响应与结构变化定量数据采集、传输、存储和展示的电子信息系统。其中，设置监测项超限阈值进行超限预警功能和实现物理世界映射到模型空间进行数据管理的系统属于信息化系统。2.0.3数字化监测系统digitalmonitoringsystem基于信息化监测系统，实现监测数据与结构力学模型融合应用的电子信息系统。数字化系统明显特征是通过监测时间节点或时间段的监测数据得出对应的力学分析结果输出，输出结果可以进行结构损伤识别和结构承载力评定。2.0.4智能化监测系统intelligentmonitoringsystem基于数字化监测系统，运用大数据、云计算和机器学习等人工智能技术，实现对特定桥梁、系统内同一类型桥梁或系统内所有桥梁的结构问题特征提取分析,并根据结构存在的问题和趋势对结构损伤与寿命演化做出预测，智能提出结构养护和加固施工的最优解决方案与管理决策建议等集成性的具有一定人工智能特性的电子信息系统。2.0.5传感器sensor能够感知并转换测量对象某种物理量或化学量的物理设备或装置。通过将这些物理量或化学量转换为电信号，传感器能够将其发送到其他设备或系统进行处理和分析。在桥梁健康监测系统中，传感器通常被用来监测桥梁结构的振动、应力、应变、温度、湿度等参数，以便及时检测出潜在损伤或故隙。2.0.6数采设备dataacquisitionequipment在监测点安装的，用于采集和传输监测数据的设备。数采设备能够通过传感器获取桥梁结构的实时监测数据，将这些数据进行处理和分析，并将其传输到监测中心或数据存储服务器上，供工程师和技术人员进行分析和处理，以评估桥梁结构的健康状况。数采设备通常包括数据采集器、传感器、通信模块等组成部分。2.0.7传输设备transmissionequipment用于将数据从数采设备或其他监测设备传输到计算机或其他数据处理设备的硬件设备。传输设备可以使用有线或无线技术进行数据传输，例如以太网、无线局域网、GPRS以及4G等。在桥梁健康监测系统中，传输设备需确保实时监测数据能够及时准确地传输到数据处理系统中进行处理和分析。2.0.8采集机柜acquisitioncabinet专门用于桥梁健康监测系统中的数据采集和控制设备。采集机柜通常由数采设备、传输设备、数据存储设备、控制器、电源等组成，并集成在一个机柜内。采集机柜通常需要满足防水、防尘、防腐等环境要求，以适应复杂的野外环境。采集机柜可以通过有线或无线方式连接到传感器和其他监测设备，采集并处理传感器测量到的桥梁结构响应数据。采集机柜可实现数据存储、实时分析、数据传输、报警等功能，将采集到的数据传输给监测软件或其他设备进行处理和分析。2.0.9平均无故障工作时间(MTBF)meantimebetweenfailures(MTBF)在特定条件下，设备或系统运行一段时间内平均无故障的时间，以用于评估设备或系统的可靠性和稳定性。可以通过对设备或系统历史故障数据进行分析和统计得出，通常用小时数来表示。较高的MTBF值意味着设备或系统较为可靠，故障率较低，同时也表明设备或系统的设计和制造质量较高。在桥梁健康监测系统中，MTBF可以用于评估各种设备的可靠性和性能，以便选择最合适的设备并优化系统运行效率。2.0.10数据缺失率datamissingrate在数据采集过程中，由于传感器故障、信号传输中断、数据传输失败等原因导致数据未能正常采集的比例。数据缺失率通常用百分比来表示，是评估监测系统数据完整性和准确性的一个重要指标。在桥梁健康监测系统中，数据缺失率较高可能会影响监测数据的分析和准确性，从而对桥梁的健康状况评估产生负面影响。2.0.11软件部署softwaredeployment将开发好的软件应用程序或系统，在目标计算机、服务器或设备上进行安装和配置，以使其能够运行和发挥作用的过程。软件部署涉及将软件代码、配置文件和依赖项等内容部署到指定的硬件设备或云平台上，并确保其能够正确地运行和集成到目标环境中。在桥梁健康监测系统中，软件部署是指将监测软件应用程序部署到采集机柜、数据存储设备等目标设备上，以实现桥梁监测系统的数据采集、存储和分析功能。软件部署需要进行严格的测试和验证，确保软件的稳定性和性能，同时需要考虑到目标设备的硬件环境和网络条件等因素，以确保软件能够正确地运行和与其他设备和系统进行通信。2.0.12监测点monitoringpoints在桥梁结构中设置的特定位置，通过安装传感器等监测设备，对桥梁结构的各项物理参数进行实时监测和采集的位置。监测点的位置和数量通常根据桥梁结构的设计和实际使用情况进行确定，以覆盖关键部位和可能发生变形或破坏的区域。2.0.13数据库database按照特定结构组织和存储数据的集合，可以使用计算机软件对其中的数据进行访问、管理和处理。桥梁健康监测系统中的数据库通常用于存储各种监测数据、系统配置信息、用户信息等相关数据。在桥梁健康监测系统中，数据库的设计和管理直接关系到数据的安全性、完整性和可靠性。2.0.14网络安全networksecurity在计算机网络环境中，保护网络系统和网络用户不受未经授权的访问、攻击、破坏、窃取、篡改和病毒等威胁的一系列技术、策略和措施。网络安全通常涵盖网络安全管理、网络安全技术、网络安全政策等方面，主要包括防火墙、入侵检测、数据加密、身份认证、访问控制、安全审计等技术手段。桥梁健康监测系统中包含大量敏感信息和数据，因此需要采用有效的网络安全技术和措施，保障系统的安全性和可靠性，防止系统受到各种攻击和破坏。2.0.15系统维护systemmaintenance对系统进行定期或不定期的检查、保养、修复和升级等操作，以保证系统正常运行并提高系统的可靠性、可用性和安全性。系统维护包括硬件维护、软件维护和数据维护，通常由专业的系统管理员或运维人员负责。2.0.16动态称重系统dynamicweighingsystem一种能够在车辆通过时实时检测车辆重量的系统。由传感器、数据采集设备、数据传输设备、数据处理软件等组成，可对过往车辆的重量、速度等数据进行采集、传输和处理，提供给相关部门进行数据分析、管理和监控，以便进行桥梁结构的健康监测和安全评估。2.0.17分部工程验收acceptanceofsectioinworks在工程建设过程中，按照国家和地方相关规定及标准，将整个工程划分为若干个分部或单位工程，对每个分部工程进行相应的技术验收和验收合格后方可继续施工的过程。2.0.18分项工程验收acceptanceofsub-sectionworks建设单位在按照工程设计要求完成各项施工任务后，对工程的质量、安全等方面进行检查、测试、验收、鉴定，评价其是否符合设计、施工规范和建设标准等要求，保证工程质量、安全和环境保护等目标的实现。2.0.19单位工程验收acceptanceofunitworks在工程建设中，针对一个独立的、完整的建筑或者构筑物单位，通过检查、测试、测量等手段，检验其是否符合规划、设计、标准、技术规范等要求，是否具有安全、可靠、经济、合理等特点的过程。2.0.20竣工验收completion建设单位在建筑工程全部或者部分完成后，对工程所完成的质量、规格、数量、安全、环保等方面进行检查、测试和评定，以确定工程是否满足设计要求、技术标准和质量要求，并达到法定的安全和环保标准，具备相应的可靠性、使用寿命和节能要求，以及经验性要求。3基本规定3.0.1城市桥梁符合下列条件之一时，应进行桥梁健康监测。1主跨跨径大于等于160m梁桥、200m拱桥、30Om斜拉桥、500m悬索桥；2技术状况等级为C级以下且须跟踪观测的在役桥梁；3经过评定需要进行健康监测的桥梁。3.0.2对需要监测的待建桥梁，结构设计阶段应统筹监测系统设计。3.0.3桥梁健康监测系统应由系统硬件、系统软件和配套工程组成。3.0.4应根据桥梁的受力状态、风险评估、耐久性分析结果和监测应用需求确定结构的监测内容、布设监测测点、选择监测方法、构建监测系统、进行数据管理、开展监测应用。3.0.5桥梁结构监测应分为系统设计、系统实施、系统试运行、系统验收、系统运维和监测数据应用阶段。3.0.6桥梁结构监测应贯穿桥梁结构运营期，在正常维护和更换条件下，监测系统硬件、系统软件的更换与升级应保障监测数据的衔接与分析的连续性。预埋在结构内部的传感器的使用寿命应不低于20年；附着安装在结构上的非埋入式传感器的使用寿命应不低于5年。3.0.7轻量化桥梁健康监测系统应具备预警和应用指引功能，应预留接入省级监测平台系统的接口。3.0.8对于新建桥梁，宜将施工监控和运营期健康监测系统统一设计，施工期布设的监测设备在运营期不宜重复布设，应做好施工期和运营期的数据衔接。3.0.9健康监测系统建设应不影响桥梁本体结构的安全性和耐久性，监测设备安装底座、预留管线等宜在桥梁施工期预埋。对列入文物保护的桥梁，健康监测系统的现场实施尚应符合文物保护部门的有关规定。3.0.10公轨两用桥梁的健康监测系统尚应符合城市轨道交通设施运营监测技术规范第2部分：桥梁GB/T39559.2的要求。4系统设计4.1 一般规定4.1.1 健康监测系统应对异常状况进行报警，分析监测数据，评估桥梁结构状态及变化。4.1.2 软件系统应技术先进、稳定可靠、经济实用、便于维护更换及扩展升级、人机交互友好、操作便捷流畅。4.1.3 健康监测系统应提供故障自诊断功能。4.1.4 监测设备和数据采集频率应根据经济和技术因素综合确定。4.1.5 H类养护的C级及以上桥梁宜以成桥状态或年平均气温作为基准状态，D级及以下桥梁应以检测评估结论的状态为基准状态，监测数据分析应基于基准状态进行。4.1.6 监测方案制定前应收集桥梁设计资料、施工资料、加固维修资料、检测资料,并开展现场调查，了解现场限制条件，确定监测重点部位和内容。4.1.7 监测方案计算分析应根据受力特点选择梁单元、板单元等建立有限元模型。成桥状态应计入施工过程的影响，运营阶段应计入混凝土收缩、徐变效应的影响。4.1.8 监测方案应明确传感器的类型和数量，安装位置、方向。4.2 监测内容及测点布设421桥梁健康监测内容应包括：环境、作用、结构响应和结构变化。应根据桥梁的运行环境、受力状态分析、技术状况评估结果、安全性评估结果、监测应用目标确定具体监测内容。4.2.1 航道等级为I级VI级的通航孔桥和易受船舶撞击的非通航孔桥宜进行船舶撞击监测，航道等级应根据桥梁设计通航批复文件或通航规定确定。423监测内容宜兼顾城市桥梁养护技术标准CJJ99中规定的桥梁永久观测点观测需求。4.2.4 特大跨径梁桥监测内容宜按表4.2.4选择相应监测内容。表4.2.4梁桥监测内容监测类别监测内容监测选项环境温度、湿度桥址区环境温度、湿度封闭箱梁内温度、湿度监测类别监测内容监测选项结冰桥面结冰作用车辆荷载所有车道车重、轴重、轴数、车速O所有车道车流量所有车道的车辆空间分布视频图像人群荷载人流量风速、风向桥面风速、风向"结构温度混凝土或钢结构构件温度船舶撞击桥墩加速度O视频图像O车辆撞击桥墩加速度O视频图像O地震桥岸地表场地加速度承台顶或桥墩底部加速度（抗震设防烈度为7度及以上）承台顶或桥墩底部加速度（抗震设防烈度为7度以下）O结构响应位移主梁竖向位移支座位移O梁端纵向位移O高墩墩顶位移O应变主梁关键截面应变支座反力支座反力O振动主梁竖向振动加速度主梁横向振动加速度O结构变化基础冲刷基础冲刷深度基础沉降基础沉降量O线形主梁竖向线形伸缩缝变位伸缩缝宽度裂缝混凝土结构结构性裂缝O钢结构结构性裂缝O腐蚀墩身、承台混凝土氯离子浓度墩身、承台混凝土氯离子侵蚀深度预应力体外预应力螺栓状态高强螺栓紧固力、螺栓滑脱O注：1为应选监测项，。为宜选监测项，为可选监测项：2a表示适用于有通行、作业管控需求的桥梁。4.2.5 特大跨径拱桥监测内容宜按表4.2.5选择相应监测内容。表4.2.5拱桥监测内容监测类别监测内容监测选项环境温度、湿度桥址区环境温度、湿度封闭箱梁内温度、湿度封闭箱拱内温度、湿度结冰桥面结冰、吊杆（索）结冰©作用车辆荷载所有车道车重、轴重、轴数、车速O所有车道车流量所有车道的车辆空间分布视频图像人群荷载人流量风速、风向中承式、下承式桥梁桥面风速、风向上承式桥梁桥面风速、风向a拱顶风速、风向结构温度混凝土或钢结构构件温度船舶撞击桥墩加速度O视频图像O车辆撞击桥墩加速度O视频图像O地震桥岸地表场地加速度承台顶或桥墩底部加速度（抗震设防烈度为7度及以上）承台顶或桥墩底部加速度（抗震设防烈度为7度以下）O结构响应位移主梁竖向位移主梁横向位移O支座位移O梁端纵向位移O拱顶位移应变主梁关键截面应变主拱关键截面应变索力吊杆（索）力系杆力支座反力支座反力O振动主梁竖向振动加速度主梁横向振动加速度O主拱振动加速度吊杆（索）振动加速度IKE测类别监测内容监测选项结构变化基础冲刷基础冲刷深度基础沉降基础沉降量线形主梁竖向线形主拱竖向线形位移拱脚竖向位移、水平位移、转角伸缩缝变位伸缩缝宽度裂缝混凝土结构结构性裂缝O钢结构结构性裂健O腐蚀墩身、承台混凝土氯离子浓度墩身、承台混凝土氯离子侵蚀深度断丝吊杆（索）或系杆断丝O螺栓状态高强螺栓紧固力、螺栓滑脱O注：1为应选监测项，。为宜选监测项，为可选监测项；2a表示适用于有通行、作业管控需求的桥梁。4.2.6 特大跨径斜拉桥监测内容宜按表4.2.6选择相应监测内容。表4.2.6斜拉桥监测内容监测类别监测内容监测选项环境温度、湿度桥址区环境温度、湿度封闭箱梁内温度、湿度索塔锚固区温度、湿度雨量降雨量结冰桥面结冰、斜拉索结冰雾能见度作用车辆荷载所有车道车重、轴重、轴数、车速O所有车道车流量所有车道的车辆空间分布视频图像人群荷载人流量风速、风向桥面风速、风向塔顶风速、风向结构温度混凝土或钢结构构件温度船舶撞击桥墩加速度O视频图像O车辆撞击桥墩加速度O视频图像O监测类别监测内容监测选项地震桥岸地表场地加速度承台顶或桥墩底部加速度（抗震设防烈度为7度及以上）承台顶或桥墩底部加速度（抗震设防烈度为7度以下）O结构响应位移主梁竖向位移主梁横向位移O支座位移梁端纵向位移塔顶偏位转角塔顶转角O梁端水平转角梁端竖向转角应变主梁关键截面应变索塔关键截面应变O索力斜拉索索力支座反力支座反力O振动主梁竖向振动加速度主梁横向振动加速度主梁纵向振动加速度O塔顶水平双向振动加速度斜拉索振动加速度结构变化基础冲刷基础冲刷深度基础沉降有辅助墩的斜拉桥基础沉降量无辅助墩的斜拉桥基础沉降量O线形主梁竖向线形、桥塔线形伸缩缝变位伸缩缝宽度裂缝混凝土结构结构性裂缝O钢结构结构性裂缝O腐蚀主墩墩身、承台混凝土氯离子浓度主墩墩身、承台混凝土氯离子侵蚀深度预应力体外预应力O断丝斜拉索断丝O螺栓状态高强螺栓紧固力、螺栓滑脱O注：1、为应选监测项，。为宜选监测项，为可选监测项。4.2.7 特大跨径悬索桥监测内容宜按表4.2.7选择相应监测内容。表4.2.7悬索桥监测内容监测类别监测内容监测选项环境温度、湿度桥址区环境温度、湿度封闭箱梁内温度、湿度主缆内温度、湿度O锚室内温度、湿度鞍罩内温度、湿度索塔内温度、湿度O结冰桥面结冰、主缆结冰雾桥面能见度作用车辆荷载所有车道车重、轴重、轴数、车速O所有车道车流量所有车道的车辆空间分布视频图像人群荷载人流量风速、风向桥面风速、风向塔顶风速、风向风压主梁风压结构温度混凝土或钢结构构件温度船舶撞击桥墩加速度O视频图像O车辆撞击桥墩加速度O视频图像O地震桥岸地表场地加速度©承台顶或桥墩底部加速度（抗震设防烈度为7度及以上）承台顶或桥墩底部加速度（抗震设防烈度为7度以下）O结构响应位移主梁竖向位移主梁横向位移支座位移梁端纵向位移塔顶偏位主缆偏位O转角塔顶转角梁端水平转角梁端竖向转角应变主梁关键截面应变监测类别监测内容监测选项索塔关键截面应变O索力吊索索力锚跨索股力支座反力支座反力O振动主梁竖向振动加速度视频图像主梁横向振动加速度主梁纵向振动加速度O塔顶水平双向振动加速度吊索振动加速度结构变化基础冲刷基础冲刷深度基础沉降基础沉降量O线形主梁竖向线形、主缆线形、索塔线形位移锚碇或主缆锚固点位移伸缩缝变位伸缩缝宽度裂缝混凝土结构结构性裂缝O钢结构结构性裂缝O腐蚀墩身、承台混凝土氯离子浓度墩身、承台混凝土氯离子侵蚀深度断丝吊索、主缆断丝O螺栓状态索夹螺杆紧固力、高强螺栓紧固力、螺滑脱O索夹滑移索夹滑移O注：1为应选监测项，。为宜选监测项，为可选监测项。4.2.8 悬索桥发生涡振时应启动视频录像，作为特殊事件进行记录。4.2.9 组合结构桥梁监测内容可根据结构主要受力特点按表424表4.2.7选择相应监测内容。4210对于常规跨径桥梁，可根据桥梁的结构特点、既有病害、历次检测结果和特定需求选择监测内容，建设轻量化健康监测系统，也可就特定目的有针对性地进行专项监测。常规跨径桥梁轻量化健康监测可按表4.2.10选择相应监测内容。表4.2.10常规跨径桥梁轻量化监测内容监测类别监测内容梁桥拱桥斜拉桥悬索桥作用结构温度混凝土或钢结构构件温度结构响应位移主梁竖向位移拱顶位移/支座位移OOOO应变主梁关键截面应变主拱关键截面应变/O/支座反力支座反力O振动主梁竖向振动加速度O主拱振动加速度/吊杆（索）、拉索索力/结构变化基础冲刷基础冲刷深度基础沉降基础沉降量OOO伸缩缝变位伸缩缝宽度OOO裂缝混凝土结构结构性裂缝OOOO钢结构结构性裂缝OOOO注：1为应选监测项，。为宜选监测项，为可选监测项，/表示无此监测项。4.2.11 监测测点的布设位置应能够反映环境、作用、结构响应和结构变化的特征，应根据结构类型、设计要求、施工情况、监测项目及结构分析结果确定。4212结构响应和结构变化监测的测点宜布置在受力较大、变形较大、易损、影响主要构件安全耐久和结构整体安全的位置、已有病害和损伤的部位。4.2.13 对重要部位和性能退化及损伤劣化严重的桥梁构件监测测点、传感器难以更换或易损的监测测点应有冗余量。4214对关键构件的应测监测内容，宣布设校核测点。4215位移监测测点应按城市桥梁养护技术标准CJJ99中规定的桥梁永久观测点统筹布设。4.2.16 环境监测测点布设应符合下列规定：4.2.17 温度和湿度的监测测点宜布设在桥梁跨中位置，可根据桥梁结构类型、联长、跨径、桥面宽度和构造增设监测测点。2对于桥梁构件封闭空间，温度和湿度监测测点应布设于桥梁结构内外温度、湿度变化较大和对温度、湿度敏感的部位。3降雨量监测测点宜布设在桥梁开阔部位。4缆、索结冰视频监测测点可布设在近塔顶，吊杆（索）结冰视频监测测点可布设于主拱。5能见度监测测点应布设在桥梁开阔部位。4.2.18 作用监测测点布设应符合下列规定：1车辆荷载监测测点应覆盖所有机动车行车道，且宜选择在上桥方向的路基或有稳定墩柱支撑的混凝土结构铺装层内。2人群荷载人流量监测测点应布置在上下桥的出入口处。3风速风向监测测点应能监测自由场风速和风向，风速风向和风压监测测点应符合下列规定：1）跨度小于1500m悬索桥应在主梁跨中上、下游两侧和塔顶各布设一个风速风向监测测点；跨度大于等于1500m悬索桥，宜在1/4、3/4主跨增加风速风向监测测点；可在跨中和1/4、3/4主跨断面布设风压监测测点；2）跨度小于800m斜拉桥宜在主梁跨中上、下游两侧和塔顶各布设一个风速风向监测测点；跨度大于等于800m斜拉桥，结合风场空间相关性，宜增加风速风向监测测点；3）位于强（台）风区的钢结构大跨度梁桥可在主跨跨中布设风速风向监测测点；4）中、下承式拱桥应在主梁跨中布设风速风向监测测点，风环境复杂时可在拱顶增设风速风向监测测点；位于强（台）风区的上承式拱桥可在主梁跨中布设风速风向监测测点。4结构温度监测测点应根据桥梁结构温度场分布特点并结合结构类型、联长、跨径、构件尺寸、铺装体系、日照情况等因素综合确定。应变监测的温度补偿测点宜兼顾结构温度监测测点协同布设。5船舶撞击监测测点宜布设在有船撞风险的桥墩底部或承台顶部的水位变动区以上，视频监测测点宜在主梁上、下游两侧对称布设。6车辆撞击监测测点宜布设于有大型车辆撞击风险的桥墩下部，视频监测测点宜布设于桥墩上部或主梁上的来车方向侧。7地震动监测测点宜布设于桥梁主墩底部或承台顶部接近大地的位置，可布设于桥梁锚碇锚室内，近桥址监控中心等自由场地。长度小于800m的桥梁，不应少于一个监测测点；长度大于等于80Om的桥梁，宜增加监测测点。4.2.19 结构响应监测测点布设应符合下列规定：4.2.20 测测点布设应符合下列规定：1）主梁竖向位移监测测点应在主跨跨中和1/4、3/4主跨，边跨最大活载位移处布设；对于宽幅桥面、中央索面或其他具有扭转监测需求的主梁，应在同一断面横向两侧位置布设监测测点；2）主梁横向位移监测测点应在主跨跨中布设；3）支座位移、主梁梁端纵向位移测点宜布设在墩顶梁端支座处，宜根据不同支座的功能和类型选择支座位移测量方向；4）塔顶偏位监测测点应布设于索塔顶部，拱顶位移监测测点应布设于主拱拱顶；5）主缆偏位监测测点宜在主跨跨中和1/4、3/4主跨；6）高墩桥梁或纵坡较大的桥梁,桥墩的纵向和横向位移测点宜布设在墩顶；7）通过GNSS监测技术监测位移的监测测点天线应布设在桥梁开阔部位，其上方不得有遮挡物。2塔顶转角监测测点宜布置在索塔塔顶，梁端水平和竖向转角监测测点宣布设在伸缩缝两端的主梁上。3应变监测测点应符合下列规定：1）主梁、索塔、主拱等关键构件截面静态和动态应变监测测点位置和数量应根据结构计算分析和易损性分析，选择受力较大的关键截面布置在传力路线明确的部位，每个构件同一侧截面不宜少于2个监测点；2）正交异性钢桥面板动态应变监测测点应选择在重车道或行车道车轮轮迹线对应位置，宜布设在顶板、U肋和横隔板等疲劳热点处；3）受力复杂的构件截面和部位，宜布设三向静态和动态应变监测测点；4）钢混接合段宜布设应变监测测点，可布设在应变较大和应力集中处；5）坛工拱桥同一截面的上下缘宜布置应变监测点。4索力监测测点应符合下列规定：1）应根据悬索桥吊索的布置形式、规格、型号、长短、索力和应力，确定监测的代表性索构件，应包括索力最大的索、应力幅最大的索及安全系数最小的索，宜选择上、下游索构件成对布设，同时应兼顾中跨和边跨；斜拉桥和拱桥宜对全桥斜拉索、吊杆（索）和系杆等索构件进行索力监测；2）悬索桥锚跨索股力监测的索股监测测点宜锚固索股四周布设，不宜少于8股，基准索股宣布设测点。5支座反力监测宜选择可能出现横向失稳等倾覆性破坏的独柱墩桥梁和小间距支座桥梁、容易出现支座脱空或负反力的曲线桥和斜桥、基础易发生沉降或采用压重设计的桥梁的支座。非测力支座在运营期可通过间接监测支座变形、支座-梁相对位移、桥梁横向倾斜度等替代支座反力监测。6结构振动监测测点应符合下列规定：1）主梁竖向和横向振动监测测点应根据主梁振动振型确定，宜根据待测目标振型布设在振型各峰值点处，避开振型节点，每跨应至少有1个监测测点；主梁纵向振动监测测点宜布设在塔梁固接处或中间支座位置处；2）塔顶水平振动监测测点应在塔顶双向布设；3）宜选择振动幅值大的悬索桥吊索、斜拉桥斜拉索、拱桥吊杆（索）等索构件布设振动监测测点，测点应根据索构件振动振型确定，避开振型节点；对索面内和索面外均存在较大振动的情况，可双向布设；4）梁桥桥墩纵向和横向振动监测测点应在桥墩顶部布设；5）主拱振动监测测点应根据主拱振型确定，宜布设在振型峰值点处，避开振型节点。4.2.21 结构变化监测测点布设应符合下列规定：1基础冲刷监测测点布设应根据基础冲刷风险分析确定监测桥墩和测点位置，也可根据冲刷检查（测）结果或冲刷专题研究确定。圆形桥墩宜布设在桥墩上、下游两侧；圆端形长条形桥墩宜布设在桥墩上、下游；最大冲刷位置已知时，在最大冲刷位置处应布设监测测点；冲刷较严重情况宜在周边侧面增加监测测点。基础冲刷传感器应避开桥梁被动防撞装置。2悬索桥锚碇位移监测测点宜布设于锚体和前支墩处；沉降监测测点宜布设于桥墩、桥台、锚碇接近地面的位置，条件受限时可布设于桥墩、桥台或锚碇上部，但应剔除温度和墩台偏位等影响；拱桥拱脚位移监测测点宜布设于拱脚承台处。3混凝土结构和钢结构裂缝监测测点应依据检查（测）、技术状况评估、养护维修结果确定测点位置和数量，宜对结构性裂缝和宽度超限裂缝的宽度和长度变化进行监测。4腐蚀监测测点宜布设在墩台水位变动、浪溅区的混凝土保护层内。5依据城市桥梁检测与评定技术规范CJJ/T233,缺损程度因钢丝锈蚀达到中等以下的悬索桥主缆和吊索、斜拉桥斜拉索、拱桥吊杆（索）和系杆，宜布设断丝监测测点，测点可布设在锚头端部位置或易腐蚀断丝位置。6对于倾角较大的索夹和检查有错位、移动的索夹，宜布设索夹滑移和索夹螺栓状态监测测点。测点布设宜根据索夹类型、索夹倾角以及螺栓布置形式确定；高强螺栓状态监测测点位置和数量宜根据检查（测）、技术状况评估结果确定。7斜拉桥和梁桥体外预应力监测测点位置和数量，宜根据梁体结构构造特点和预应力布设形式、位置确定。8结构线形监测测点单孔每测线不宜少于10个监测点，跨中、1/4跨、3/4跨和变形最大位置应设置监测测点。主缆线形每孔不宜少于10个点，沿索夹位置布设，主缆最低点和最高点应布设监测测点。索塔线形在桥面、桥面以上1/2塔高和塔顶应设置监测测点。9伸缩缝宽度监测测点应布置在伸缩缝横桥向的两端。4220梁桥、拱桥、斜拉桥和悬索桥的监测测点应按图4.2.20-1图4.2.20-4所示布设。9、12,13.16.272.6、11、15.17、21,纵25J.Ik17,252.Ik15,21h2.3、5、6.IkIa17、21,23.25、261IkIk15.17,21.24、259、12,13,16,272.6.11.15.17.24、2S_二/2.LI/一k15、17、24,252.6、15、21IL17.25限20.9IRx20/9.7.9QM¾XVV)8、Kk1922：/IT境油瞰：8-¾fi;】5-接蚊：8.10.1922-R:2-理内翻度：9-初鼬隹：】6-支颐加23-体外鼬力:3-桥面献；0-三:。T巢报动%慎、Q;24T8卷
