通信铁塔技术要求V.doc

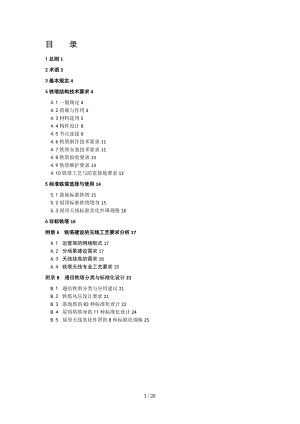

I / 26目录1 1 总则总则 12 2 术语术语 33 3 基本规定基本规定 44 4 铁塔结构技术要求铁塔结构技术要求 44.1 一般规定 44.2 荷载与作用 44.3 材料选用 54.4 构件设计 84.5 节点连接 94.6 铁塔制作技术要求 114.7 铁塔安装技术要求 114.8 铁塔验收要求 134.9 铁塔维护要求 134.10 铁塔工艺与防雷接地要求 135 5 标准铁塔选择与使用标准铁塔选择与使用 145.1 落地标准铁塔 155.2 屋顶标准铁塔塔身 155.3 屋顶天线标准美化外罩规格 166 6 非标铁塔非标铁塔 16附录附录 A A 铁塔建设的无线工艺要求分析铁塔建设的无线工艺要求分析 17A.1 运营商的网络制式 17A.2 分场景建设需求 17A.3 天线挂高的需求 18A.4 铁塔无线专业工艺要求 19附录附录 B 通信铁塔分类与标准化设计通信铁塔分类与标准化设计 21B.1 通信铁塔分类与应用建议 21B.2 铁塔风压设计要求 21B.3 落地塔的 83 种标准化设计 22B.4 屋顶塔塔身的 11 种标准化设计 24B.5 屋顶天线美化外罩的 8 种标准化规格 25中国铁塔股份中国铁塔股份#通信通信# 发布发布II / 26前言前言本技术要求依据相关国家标准和行业标准,结合中国铁塔股份#以下简称为公司建设实际情况,提出了公司在铁塔建设上的技术要求,将为公司铁塔建设提供技术依据.本技术要求主要对铁塔设计、制作、安装、验收、维护、工艺、防雷接地与标准铁塔选择与使用作出规定和要求.本技术要求修订的主要内容为：1. 补充了美化塔、仿生树和天线美化外罩相关特殊材料的技术要求； 2. 补充了美化塔、仿生树和天线美化外罩风荷载计算的参数取值方法.3. 落地塔增加了 25 米路灯杆塔,30 米和 35 米灯杆景观塔三层支架,30 米和 35 米三管塔,25 米和 30 米松树型仿生树,30 米、35 米和40 米外爬支架式单管塔的标准化设计；4. 屋顶塔塔身增加了 9 米、12 米和 15米增高架,3 米女儿墙式抱杆,3 米和 6 米自立式抱杆的标准化设计；5. 增加屋顶天线美化外罩的标准化规格.本技术要求由中国铁塔股份#负责解释、监督执行.本技术要求主编单位：中国铁塔股份#通信技术研究院.本技术要求参编单位：华信咨询设计研究院#、广东省电信规划#、#省邮电规划#、中国移动通信集团#.1 / 261总则1.0.1 为了使公司铁塔建设做到安全适用、技术先进、经济合理、外形美观、确保质量,制定本技术要求.1.0.2 本技术要求适用于公司新建铁塔塔身建设. 1.0.3 在执行本技术要求与国家标准与行业规范有矛盾时,应以国家标准与行业规范为准.1.0.4 在进行铁塔建设时,凡本技术要求未作出规定的,尚应符合现行国家标准与相关行业标准的有关规定.1.0.5 铁塔建设应综合考虑基础设计与施工,钢结构的制作、运输、安装以与建成后的环境影响和维护问题.1.0.6 下列国家标准与行业规范对于本技术要求的应用必不可少.凡是注日期的,仅注日期的版本适用于本技术要求,凡是不注日期的,其最新版本适用于本技术要求.建筑结构荷载规范GB50009建筑抗震设计规范GB50011钢结构设计规范GB50017高耸结构设计规范GB50135移动通信工程钢塔桅结构设计规范YD/T5131钢结构单管通信塔技术规程CECS236钢结构工程施工质量验收规范GB50205移动通信工程钢塔桅结构验收规范YD/T5132塔桅钢结构工程施工质量验收规程CECS80通信局站防雷与接地工程设计规范GB 50689电信基础设施共建共享技术要求 第 1 部分：钢塔架YD 2164.1金属覆盖层钢铁制件热浸镀锌层技术要求与试验方法GB/T13912非合金钢与细晶粒钢焊条GB/T5117热强钢焊条GB/T5118直缝电焊钢管GB/T137932 / 26钢焊缝手工超声波探伤方法和探伤结果分级法GB11345碳素结构钢GB/T700低合金高强度结构钢GB/T1591热轧等边角钢尺寸、形状、重量与允许偏差GB/T9787熔化焊用钢丝GB/T 14957紧固件机械性能螺栓螺钉和螺柱GB/T3098.1紧固件机械性能螺母粗牙螺纹GB/T3098.2六角头螺栓 C 级GB/T5780六角螺母 C 级GB/T41六角头螺栓GB/T57821 型六角螺母GB/T6170优质碳素结构钢GB/T699镀锌钢绞线YB/T5004钢丝绳GB/T89182术语铁塔 Steel tower高耸钢结构,通常有角钢塔、钢管塔、单管塔、拉线塔桅杆等类型.角钢塔 Angle steel tower由角钢构成的自立式高耸钢结构.2.0.3 钢管塔 Steel tube tower由主材采用钢管,其余采用角钢或钢管构成的自立式高耸钢结构.钢管塔通常有三管塔、四管塔等类型.2.0.4 单管塔 Steel pole由单根钢管构成的自立式高耸钢结构,其主体多为圆形或多边形截面焊接钢管.单管塔通常有双轮景观塔、灯杆景观塔、路灯杆塔、插接式单管塔、外爬支架式单管塔、仿生树等类型.2.0.5 双轮景观塔 Double roundsteel pole单根大直径钢管和两个装饰轮子构成的自立式高耸钢结构.3 / 26灯杆景观塔 Lightsteel pole单根大直径钢管和装饰灯构成的自立式高耸钢结构.2.0.7 拉线塔桅杆Guyed steel mast由立柱和拉线构成的高耸钢结构,拉线塔通常有拉线桅杆和增高架等类型.2.0.8 铁塔高度 Height of tower铁塔塔脚底板底面至塔顶避雷针安装处的垂直距离.3基本规定铁塔在正常施工和正常使用时,应能承受可能出现的各种作用荷载 ；在正常使用时应具有良好的工作性能,应能够满足客户正常的通信要求,并且便于维护；在设计规定的偶然事件发生时与发生后,应仍能保持必须的整体稳定性；在满足安全适用、经济合理的前提下,应与周边环境与景观协调.3.0.2 铁塔设计应满足客户近期通信网络发展规划的基本需求,宜考虑中长期的通信网络发展规划的需求.3.0.3 本技术要求所包含的标准化铁塔必须由有资质的设计单位根据当地基本风压和抗震设防烈度等自然条件选择使用.本技术要求未包含的铁塔,应委托有资质的设计单位设计.3.0.4 铁塔地基基础设计前应委托有资质的勘察单位进行岩土工程勘察.铁塔地基基础设计应委托有资质的设计单位设计.3.0.5 未经技术鉴定或设计许可,不得改变铁塔的用途和使用环境.4铁塔结构技术要求4.1一般规定铁塔的设计基准期为 50 年,设计使用年限为 50 年,结构安全等级为二级,抗震设防类别为丙类,有特殊要求的基站可根据使用要求与现行相关国家标准另行确定.4 / 264.2荷载与作用永久荷载永久荷载包括铁塔塔身与附属构件避雷针、爬梯、平台、天线、馈线、美化外罩、仿生树树皮、树枝、树叶等的自重、固定设备自重、拉线初应力等.可变荷载可变荷载包括风荷载、地震作用、覆冰荷载、平台活荷载、雪荷载、安装检修荷载等.1风荷载风荷载计算应按现行国家标准建筑结构荷载规范GB50009 的规定执行.天线、平台与栏杆、单管塔杆身的体型系数按钢结构单管通信塔技术规程CECS236 与移动通信工程钢塔桅结构设计规范YD/T5131 的规定执行.天线迎风面积按天线根数乘天线最大宽度乘天线长度计算,但可不计入天线连接件的迎风面积.仿生树与天线美化外罩风荷载计算参数取值建议如下： 仿生树杆身的体型系数取 0.9. 圆形外罩风荷载计算参数规定：格栅圆形外罩迎风面积取外罩轮廓面积,体型系数取 0.95；密闭圆形外罩迎风面积取外罩轮廓面积,体型系数取 0.7圆形外罩直径比对应位置单管塔塔身直径不大于 3或 0.9圆形外罩直径比对应位置单管塔塔身直径大于 3 ；密闭方形外罩风荷载计算参数规定：迎风面积取外罩轮廓面积,体型系数取1.3.2地震作用铁塔结构抗震设防烈度应按铁塔所在地的抗震设防烈度采用.地震作用计算按现行国家标准建筑抗震设计规范GB50011 的规定执行.3平台活荷载平台竖向活荷载一般按 2.0kN/m2考虑；平台栏杆顶部水平荷载按 1.0kN/m考虑.5 / 264覆冰荷载覆冰荷载计算按现行国家标准高耸结构设计规范GB50135 的规定执行.5雪荷载雪荷载与平台活荷载不同时考虑,且平台活荷载大于雪荷载,故一般不考虑雪荷载.4.3材料选用铁塔选用的材料规格宜按表 4.3-1 采用.表 4.3-1 铁塔选用的材料规格结构类型塔柱、法兰材料与法兰加劲板其他构件材料塔柱螺栓其余螺栓三管塔Q235B、Q345BQ235B8.8 级普通螺栓4.8 级、6.8 级普通螺栓法兰连接单管塔Q235B、Q345BQ235B8.8 级、10.9 级普通螺栓4.8 级、6.8 级普通螺栓插接连接单管塔Q235B、Q345BQ235B-4.8 级、6.8 级普通螺栓角钢塔Q235B、Q345BQ235B6.8 级普通螺栓4.8 级、6.8 级普通螺栓仿生树Q235B、Q345BQ235B8.8 级、10.9 级普通螺栓4.8 级、6.8 级普通螺栓拉线桅杆、增高架Q235B、Q345BQ235B6.8 级普通螺栓4.8 级普通螺栓抱杆Q235BQ235B6.8 级普通螺栓4.8 级普通螺栓注：三管塔、拉线桅杆、增高架、抱杆塔柱材料应优先选用热轧无缝钢管或直缝埋弧焊焊接钢管,也可采用直缝高频电阻焊接钢管,不得采用高频点焊钢管或螺旋卷制钢管.单管塔塔身洞口加强板应采用 Q235B、Q345B.焊接结构在工作温度等于或低于-20oC 时,构件钢材不应采用 Q235B 沸腾钢.铁塔材料采用进口钢材和代用材料时,必须提供该材料的机械性能和化学成分,并进行抽样检验,经设计单位同意后方可采用.4.3.2 钢材技术要求应符合以下规定：1Q235 与 Q345 钢材质量标准应分别符合现行国家标准碳素结构钢GB/T700、 低合金高强度结构钢GB/T1591 的规定.2等边角钢截面尺寸允许偏差应符合热轧等边角钢尺寸、形状、重量与允许6 / 26偏差GB/T9787 的规定.3直缝电焊钢管应符合直缝电焊钢管GB/T13793 的规定,外径和壁厚允许偏差级别为高精度PD.C/PT.C.4钢材的屈服强度实测值与抗拉强度实测值的比值不应大于 0.85；钢材应有明显的屈服台阶,且伸长率不应小于 20%；钢材应有良好的焊接性和合格的冲击韧性.5所有钢板厚度的负偏差不应大于板厚的 10%且不能超过 0.5mm.拉索技术要求应符合以下规定：拉线桅杆的拉索宜采用镀锌钢绞线或钢丝绳,其质量标准应分别符合现行标准镀锌钢绞线YB/T5004 和钢丝绳GB/T8918 的规定.4.3.4 连接技术要求应符合以下规定：1手工焊接采用的焊条,应符合现行国家标准非合金钢与细晶粒钢焊条GB/T5117 或热强钢焊条GB/T5118 的规定.对于 Q235 钢,宜选用 E43 型焊条；对于 Q345 钢,宜选用 E50 型焊条；对于不同强度钢材的连接焊缝,可采用与低强度钢材相适应的焊条.2采用自动焊接或半自动焊接时,焊丝和相应的焊剂应与主体金属强度相适应,不同强度的钢材相焊接时,可按强度较低钢材选用焊接材料.焊丝应符合熔化焊用钢丝GB/T14957 的规定.3螺栓、螺母机械性能应符合紧固件机械性能螺栓螺钉和螺柱GB/T3098.1与紧固件机械性能螺母粗牙螺纹GB/T3098.2 的规定.4.8 级螺栓质量标准应符合现行国家标准六角头螺栓 C 级GB/T5780 与六角螺母 C 级GB/T41的规定；6.8 级、8.8 级、10.9 级螺栓质量标准应符合现行国家标准六角头螺栓GB/T5782 与1 型六角螺母GB/T6170 的规定.4地脚锚栓可采用现行国家标准碳素结构钢GB/T700 规定的 Q235 钢或低合金高强度结构钢GB/T1591 规定的 Q345 钢制作；也可采用优质碳素结构钢GB/T699 规定的 35 号、45 号优质碳素钢制作,但不得焊接.地脚锚栓的螺母性能等级应不低于与其相配合的地脚锚栓性能等级.7 / 264.3.5 材料强度设计指标应符合以下要求：钢材的强度设计值、焊缝的强度设计值、螺栓连接的强度设计值、钢绞线与钢丝绳的强度设计值应按现行标准移动通信工程钢塔桅结构设计规范YD/T5131、 高耸结构设计规范GB50135、 钢结构单管通信塔技术规程CECS236 与钢结构设计规范GB50017 的相关规定选取.美化外罩材料要求：1外罩宜采用聚酯玻璃钢、环氧玻璃钢、酚醛玻璃钢.2外罩选用的材料应具有相关抗老化测试报告,阻燃性与各项物理力学性能的检测报告.外罩应具有抗老化,防腐蚀、防盐雾、防酸雨、防二氧化硫与紫外线辐射能力,正常使用年限不应小于15年.外罩材料阻燃性能应达到建筑材料与制品燃烧性能分级GB8624难燃B1.3不同的地区应依据气候条件选取合适的外罩材料.一般情况下,外罩材料工作温度应满足-40+60,极限工作温度应满足-55+75.4外罩材料应透波性强的材料,增益与损耗均不应大于0.5dB,附加VSWR不应大于0.05.5灯杆景观塔外罩可根据环境需要采用格栅圆形或密闭圆形.仿生树树皮、树枝与树叶材料要求：1仿生树树枝应采用Q235B、Q345B钢管或圆钢,树叶、树皮宜采用高分子混合材料、PU材料.2树叶、树皮材料应具有相关抗老化测试报告,阻燃性与各项物理化学性能的检测报告.仿生树的树皮材料应具有防水、阻燃、防潮、防腐蚀,防冻胀,防暴晒氧化能力,正常使用年限不应小于20年；仿生树的树叶材料正常使用年限不应小于10年.仿生树的仿生材料阻燃性能应达到建筑材料与制品燃烧性能分级GB8624难燃B1.3仿生树树皮、树叶材料工作温度应满足-40+80.4仿生树树皮、树叶应使用信号损耗较小材料,且对信号损耗不应大于0.5dB.8 / 264.4构件设计4.4.1 铁塔结构构件应进行承载力极限状态设计.承载力极限状态对应于结构或者结构构件达到最大承载能力或不适于继续承载的变形.结构构件承载力极限状态设计应按现行标准移动通信工程钢塔桅结构设计规范YD/T5131、 高耸结构设计规范GB50135、 钢结构单管通信塔技术规程CECS236 与钢结构设计规范GB50017 的相关规定进行计算.4.4.2 铁塔结构应进行正常使用极限状态设计.正常使用极限状态对应于结构或结构构件达到变形或耐久性能的有关规定限值.结构构件正常使用极限状态设计应按现行标准移动通信工程钢塔桅结构设计规范YD/T5131 的相关规定进行计算.铁塔结构正常使用极限状态的控制条件应符合下列规定：1三管塔、角钢塔、抱杆：在以风荷载为主的荷载标准组合下,塔顶的水平位移不应大于塔高的 1/75.2单管塔：在以风荷载为主的荷载标准组合下,塔顶的水平位移不应大于塔高的 1/40.3拉线桅杆、增高架：在以风荷载为主的荷载标准组合下,塔体结构任意点的水平位移不应大于该点与塔脚间距离的 1/75,塔体任意两层拉线层间水平位移差不应大于该两层拉线间距的 1/50.4.4.3 塔体构件的长细比 应不超过下列规定值.主材：150；横材、斜杆：180,当内力小于杆件承载力的 50%时,200；辅助杆、横隔杆：200；受拉杆：350.拉线塔桅两相邻拉线节点间塔身长细比宜符合下列规定：格构式塔身换算长细比 100；实腹式塔身 150.9 / 264.5节点连接铁塔应按下列要求进行节点连接设计：1构件连接当采用螺栓连接时应验算螺栓的受剪、受拉与承压承载力；当采用焊接时应验算焊缝的抗剪、抗拉和抗压承载力.连接的计算应按现行国家标准钢结构设计规范GB50017 的有关规定执行.2法兰盘连接计算应按现行标准移动通信工程钢塔桅结构设计规范YD/T5131、 高耸结构设计规范GB50135 与钢结构单管通信塔技术规程CECS236 的有关规定执行.3钢管插接连接设计应按现行标准钢结构单管通信塔技术规程CECS236的有关规定执行.节点连接构造1节点连接构造,除应按现行标准移动通信工程钢塔桅结构设计规范YD/T5131、 高耸结构设计规范GB50135 与钢结构单管通信塔技术规程CECS236 的有关规定执行外,尚应满足本技术要求.2铁塔结构构件采用螺栓连接时,用于连接受力杆件的螺栓,其直径不宜小于12mm,主材接头螺栓每端不少于 6 个,腹杆每端不少于 2 个,辅助杆可用一个螺栓,接头应靠近节点.受剪螺栓的螺纹不应进入剪切面.3当螺栓直径小于等于 16mm 时,螺栓孔径大于螺栓直径 1mm；当螺栓直径大于 16mm 时,螺栓孔径大于螺栓直径 1.5mm.4铁塔结构的主材、斜杆、横杆等主要受力构件之间的连接螺栓,应使用双螺母或采取其他能防止螺母松动的有效措施.地脚锚栓应采用双螺母防松动.5三管塔、角钢塔底部第一段塔体连接螺栓应采取防拆卸措施.铁塔地脚锚栓应采取防拆卸措施.6内法兰与管体连接处应开流锌孔.7法兰板应采用整板切割.主材与辅材采用型钢与圆钢管,均要求一次截材,不得二次对接.10 / 268三管塔塔柱间连接均采用法兰连接.单管塔塔体结构的连接采用法兰连接或插接连接.9三管塔主材采用直缝卷焊钢管时,钢管纵焊缝与纵向节点板连接焊缝之间应错开距离不小于 100mm.10单管塔塔体纵缝、环缝应采用自动埋弧焊焊接,塔管纵、环缝应满足二级焊缝要求,环缝应全熔透,并应采用超声波探伤对其进行无损检测.超声波探伤应符合钢焊缝手工超声波探伤方法和探伤结果分级法GB11345.11法兰连接的单管塔环缝处上、下纵缝错开距离不小于 200mm,纵缝用引弧板,端部 200mm 应全熔透,引弧板割除后打磨平整再焊环缝.环缝和纵缝交界处的 T 字接头部位环缝 400mm、纵缝 200mm应探伤.12角焊缝连接时构件端部的焊缝宜采用围焊,所有围焊的转角处必须连续施焊.13插接连接的单管塔塔管套接部位和向上加长 200mm 范围的纵向焊缝应采用一级焊缝,端部应加引弧板.14钢管插接连接的设计长度,应考虑加工与安装偏差,不宜小于插接段外管最大内径的 1.5 倍.15单管塔开孔时,孔横截面宽和孔长应尽可能小,应在孔两侧采取补强措施,补强材料横截面积不宜小于因开口而削弱的截面积.16节点板边缘与构件轴线夹角不小于 15,当节点板的自由边长度与节点板厚度之比大于 60 时,应沿自由边加强,优先采用卷边处理或增设加劲板.17角钢塔的主材连接节点,应采用内、外包钢或节点板,通过螺栓对接连接,主材的厚度差大于 2mm 时,应增加厚度等于主材厚度差的垫板.4.6铁塔制作技术要求构件制造,除应按现行标准钢结构工程施工质量验收规范GB50205、 移动通信工程钢塔桅结构验收规范YD/T5132 与钢结构单管通信塔技术规程CECS236 的有关规定执行外,尚应满足本技术要求.11 / 26各种构件放出 1：1 大样或电脑放样加以核对,尺寸无误后再进行下料加工,出厂前进行预装配检查.零件、构件外形和几何尺寸的允许偏差应按移动通信工程钢塔桅结构验收规范YD/T5132 附录 A、 钢结构单管通信塔技术规程CECS236 表 7.5.2 与塔桅钢结构工程施工质量验收规程CECS80 表 5.8.1 的规定执行.4.6.4 所有构件地脚锚栓与埋在混凝土内的构件除外均需按照金属覆盖层钢铁制件热浸镀锌层技术要求与试验方法GB/T13912 进行热镀锌防腐处理.因工艺要求在构件上焊接零件时,应在镀锌前进行.镀层厚度应达到如下要求：1当构件厚度5mm 时,不小于 86m；2当构件厚度5mm 时,不小于 65m.4.6.5 单管塔塔体筒壁在加工制作和运输吊运过程中,不应凹瘪和凸鼓.如凹瘪凸鼓超过 5mm 时,应校正后方可安装.4.7铁塔安装技术要求塔架结构的安装,除应按现行标准钢结构工程施工质量验收规范GB50205、 移动通信工程钢塔桅结构验收规范YD/T5132 与钢结构单管通信塔技术规程CECS236 的有关规定执行外,尚应满足本技术要求.分解组装塔时,基础混凝土的强度不应小于设计强度的 70,整体立塔时,混凝土的强度宜达到设计强度的 100.塔体安装过程中应随时校正垂直度,相邻两层的垂直偏差不得大于 h/750h 为塔体单节高度.安装完成后,塔身中心垂直度偏差不得大于 H/1500H 为塔体总高度,单管塔上下段相对扭转角不得大于1 o,绝对扭转角不得大于 2o.安装中不得任意扩孔.安装时,受剪螺栓的螺纹不得进入剪切面,如果螺栓的无扣长度不够长,应改用长一级的螺栓；且螺栓拧紧后外露丝扣长度不少于 2 扣.各构件应组装牢固,出现空隙时应设置垫圈或垫板当垫圈数量超过 2 个或 8mm时应采用垫板.4.7.6 法兰的高强度等级普通螺栓连接应确保均匀、对称.在全部构件就位后应按高强螺栓终拧扭矩的 30%拧紧,再用双螺母防松表 4.7-1.表 4.7-1 高强度等级普通螺栓连接副施工预拉力标准值kN12 / 26螺栓公称直径mm螺栓的性能等级M16M20M22M24M27M308.8s22.536455767.582.510.9s3357637596117塔体采用法兰连接时,法兰面应保证 75紧密贴合用 0.3mm 塞尺插入面积应小于全部贴合面的 25%,边缘间隙最大不超过 2mm.插接连接的单管塔塔体套接长度正误差不得超过设计套接长度的 5%,且不允许有负误差.套接部位接触面贴合率应确保达到 75%.相邻两段塔体套接长度,应有明显的定位标记,应采用施加竖向预加力的方法,确保套接结合长度.预加力应不小于 1.3 倍上部塔体自重.三管塔、角钢塔爬梯两侧馈线支架应根据要求标记清楚不同平台的馈线区域,确保后期不同平台馈线安装互不干扰.三管塔、角钢塔馈线应固定在爬梯两侧馈线支架上,各平台天线系统馈线或电缆每 3 根叠一排安装于规定的区域,安装时不得占用其他平台区域.单管塔馈线通过馈线板固定.露出基础顶面的螺栓在钢塔桅结构安装前,应采取防锈措施,并妥善保护,防止螺栓锈蚀与损伤.单管塔底法兰与基础间的预留空隙为调整底法兰、底板水平高差而预留的空隙,在安装校正后七日内且主要负荷加载之前应用高一级的微膨胀细石混凝土浇筑密实.塔桅结构安装调试完毕后,塔脚处的塔脚板与地脚锚栓宜用 C15 混凝土封闭保护层厚度不应小于 50mm.4.8铁塔验收要求铁塔验收应按现行标准钢结构工程施工质量验收规范GB50205、 移动通信工程钢塔桅结构验收规范YD/T5132、 塔桅钢结构工程施工质量验收规程CECS80 与钢结构单管通信塔技术规程CECS236 的有关规定执行.4.9铁塔维护要求4.9.1 塔架安装完毕后应设专人定期观测和维护,并建立维护档案.13 / 264.9.2 每经六度以上地震或八级以上大风或重裹冰天气后,应对塔身轴线、基础与所有节点作全面观测和检查,当铁塔裹冰厚度大于 30mm 时,应采取适当的除冰措施.节点检查包括：螺栓有无松动、焊缝有无开裂、防锈层有无损坏、构件有无明显变形,并拧紧松动的螺栓,做好准确记录.4.9.3 如发现塔架歪斜,基础不均匀沉降、节点或构件损伤等不正常情况,应与时与有关单位联系,研究处理.4.10 铁塔工艺与防雷接地要求4.10.1 铁塔的工艺应符合下列要求：1铁塔的结构设计应密切配合通信工艺设计,满足其要求.在确定铁塔高度、平台数量、天线的规格、天线的数量以与馈线的排布等时,应与建设单位与通信工艺设计人员充分沟通.通信工艺未有特殊要求时,铁塔结构可按附录 A 要求设计.2铁塔宜在挂置天线的高度处设置维护平台,平台宽度应考虑天线的间距要求,且平台走道净宽不宜小于 600mm,平台应设高度不小于 1.1m 的栏杆；当铁塔高度大于 40m 时,宜在中间增设休息平台.天线支架伸出平台边不宜大于 600mm.3铁塔上宜设置通向塔顶的攀登设施固定爬梯、爬钉,并应考虑必要的安全防护；攀登设施的步距宜为 200400mm,爬梯宽度不小于 500mm,爬钉长度应不小于 110mm.4铁塔上应设置馈线走线架,馈线架的横撑间距为 8001500mm.5铁塔结构尚应按航空部门的有关规定涂刷标志油漆、设置航空障碍灯等.4.10.2 铁塔的防雷接地应符合下列要求：1防雷要求通信基站天线、馈线、走线架等设施均应在避雷针的保护范围内,保护范围宜按滚球法计算.避雷针宜专门设置避雷引下线,若确认铁塔金属构件电气连接可靠,可不设置专门的引下线.引下线材料为 40mm4mm 的镀锌扁钢.避雷引下线应与避雷针与塔底接地网相互焊接连通.建议在铁塔上靠近爬梯两侧,各敷设一根避雷引下线.14 / 262接地要求铁塔接地系统应与机房机柜接地系统相连接.各线缆的接地应符合通信局站防雷与接地工程设计规范GB 50689 的相关规定.馈线应专门设置接地引下线,同时要求在每个平台设置专用的馈线接地铜排,引下线材料为 40mm4mm 的镀锌扁钢.建议引下线在各平台底部与每隔铁塔高度的 1/5 处均匀打 58mm 孔 10 个打孔应考虑镀锌扁钢强度,作为天馈系统接地的预留.铁塔天馈系统的接地要求具体原则是：室外馈线、同轴电缆与其他馈电线缆的长度小于 10m 时采用一点接地；长度在 1020m 之间时,可采用两点接地；长度在 2060m 之间时,要求不少于三点接地；长度超过 60m,应在铁塔内爬式单管塔除外中部增加一处接地；接地线不可复接,接地线的方向应与避雷带引下方向一致.3安装在铁塔上 GPS 天馈防雷接地要求GPS 天馈线应在避雷针的有效保护范围之内.GPS 馈线应分别在塔上、机房入口处就近接地；当在机房入口处已安装同轴防雷器时,可通过防雷器实现馈线接地；当馈线长度大于 60m 时,则应在塔的中间部位增加一个接地点.5标准铁塔选择与使用标准铁塔包括落地标准铁塔和屋顶标准铁塔.标准铁塔应用场景详见附录 B.5.1落地标准铁塔一般规定落地标准铁塔设计基本风压范围为 0.350.65kN/m2.落地标准铁塔设计的 6种塔型角钢塔、三管塔、单管塔、路灯杆塔、景观塔和仿生树83 种标准化设计详见附录 B 中的表 B.3-1,设计图详见通信铁塔标准图集 V1.1.下列情况铁塔不属于落地标准铁塔,需特殊设计：1设计基本风压大于 0.65kN/m2的铁塔；15 / 262安装微波的铁塔；3位于山区山峰山坡、盆地谷地、谷口山口的铁塔；4位于 A 类地面粗糙度地区指近海海面和海岛、海岸、湖岸与沙漠地区的铁塔；5位于抗震设防烈度 8 度且场地类型为、类场地的地区与抗震设防烈度 9度地区的铁塔.5.1.2 落地标准铁塔选择1基本风压的确定根据建筑结构荷载规范GB5009-2012附表 E.5 全国各城市的雪压、风压和基本气温查出拟建铁塔地区重现期 50 年R=50的基本风压kN/m2,0.35,取 0.35；0.40、0.45 取 0.45；0.50、0.55 取 0.55；0.60、0.65 取 0.65.2塔型选择应综合考虑使用要求、周围环境与景观、场地限制、经济性、运输方便等情况选择合适的塔型.3塔高与平台数量选择根据客户的当前建设需求,并适当考虑未来发展预留,合理选择塔高和平台数量.5.2屋顶标准铁塔塔身屋顶标准铁塔塔身设计的 2 种塔型拉线塔桅和抱杆11 种标准化设计详见附录 B 中的表 B.4-1.拉线塔桅包含拉线桅杆与增高架的设计仅提供塔身设计与塔身拉线点位置,不包括塔体与屋面连接、拉线、拉线金具、屋顶拉线点、塔身基础等设计.抱杆设计仅提供杆身设计,不包括杆身与女儿墙或屋面连接、杆身基础等设计.屋顶标准铁塔完整设计应委托有资质的设计单位设计.屋顶标准铁塔塔身设计基本风压范围为 0.35 0.65kN/m2,依据拟建屋顶铁塔的地区重现期 50 年R=50的基本风压kN/m2,0.45,取 0.45；0.500.65取 0.65.屋顶标准铁塔塔身设计的 11 种标准化设计详见附录 B 中的表 B.4-1,设16 / 26计图详见通信铁塔标准图集 V1.1.5.3屋顶天线标准美化外罩规格屋顶天线标准美化外罩仅对外罩的规格尺寸进行标准化,不包括外罩、内部钢结构与底座等结构的设计,屋顶天线美化外罩的具体设计应委托有资质的设计单位设计,且应满足天线在水平与垂直方向调整角度的需求.屋顶方柱型、空调型、水罐型美化天线的标准美化罩规格尺寸详见附录 B 中的表 B.5-1.6非标铁塔非标铁塔包含：5.1.1 条规定需特殊设计的铁塔；不在落地标准铁塔 83 种标准化设计内的三管塔、角钢塔、单管塔、景观塔和仿生树；不在屋顶标准铁塔塔身的 11 种标准化设计内的拉线塔、增高架和抱杆；本次标准化未涉与的地面拉线塔、屋顶支撑杆等其它塔型.非标铁塔因情况特殊,应委托有资质的设计单位进行设计.非标铁塔应用场景详见附录 B.附录 A 铁塔建设的无线工艺要求分析A.1 运营商的网络制式目前各运营商的移动通信系统与频率含试验网分配情况如下：表 A.1-1 运营商网络制式与频率运营商无线制式采用频率情况GSM900889909 MHz /934954 MHz GSM180017101735 MHz /18051830 MHz TD-SCDMAA 频段：20102025MHzF 频段：18801920MHzE 频段：23202370MHz 室内中国移动TD-LTEF 频段：18801920MHzE 频段：23202370MHz 室内D 频段：2575-2615MHzGSM900909915 MHz /954960 MHz GSM180017351755 MHz /18301850 MHz 中国联通WCDMA19401955MHz/21302145MHz 17 / 26TD-LTE2300-2320 MHz室内 、2555-2575 MHzLTE FDD17551765MHz/18501860MHzCDMA825-835 MHz/870-880 MHzTD-LTE2370-2390 MHz室内 、2635-2655 MHz中国电信LTE FDD17651780MHz/18601875MHz1920-1935MHz/2110-2125MHzA.2 分场景建设需求根据各运营商当前的网络制式和发展规划,近期分场景的系统建设典型需求如下：表 A.2-1 运营商分场景典型网络制式需求区域市区郊区/乡镇农村中国移动GSM900GSM1800TD-LTEGSM900GSM1800TD-LTEGSM900TD-LTE中国联通WCDMALTE FDDTD-LTEGSM900WCDMALTE FDDGSM900WCDMALTE FDD中国电信CDMALTE FDDTD-LTECDMALTE FDDTD-LTECDMALTE FDD其中,区域说明如下：市区：指地级城市中人口密集区域,包括市中心和周围连片的城市区域.这里也包括县市的城市区域.郊区：指地级城市辖区内除城区以外的地域.乡镇：乡镇是指乡和镇的政府所在地,即农村区域的中心.农村：乡镇以外的农村又称乡村区域,包括行政村、自然村.远期各运营商的网络都将向 4G、5G 网络演进,因 5G 标准规范尚未明确,这里暂考虑三家运营商远期的网络制式：中国移动TD-LTE,LTE FDD；中国联通TD-LTE,LTE FDD；中国电信TD-LTE,LTE FDD.对于新建铁塔站,从网络建设可能性分析,各运营商需要同时新建、且新建时三家都需要 3 个以上系统的站点比例不是很大,而且目前各运营商也有采用宽频天线或多频天线将系统合路方式进行网络建设.因此,新建铁塔站主要场景为满足57 个制式系统的建设需求.18 / 26考虑未来发展和社会其他行业的通信需求,铁塔设计应作一定资源预留,结合集约化、标准化角度考虑,对于含平台的铁塔标准化设计,主要考虑两种情形：四平台方案：满足 8 个制式系统独立天线需求.三平台方案：满足 6 个制式系统独立天线需求.注：每个制式系统按照 3 副天线/站即定向 3 扇区站考虑.对于景观塔、路灯杆塔、仿生树、屋顶拉线桅杆、增高架等不含平台的铁塔,须根据系统间垂直隔离距离的要求进行设计.考虑这些铁塔因高度、美化与天线挂高等要求的限制,一般只可设置 24 层支架.A.3 天线挂高的需求天线挂高首先是从网络覆盖角度考虑的,兼顾考虑建设投资因素.下表是分场景的现网天线挂高情况.表 A.3-1 现网分场景天线挂高区域市区郊区/乡镇农村现网天线挂高米25-4030-5030-50注：上表中不包含街道站站型.从上表可见,天线挂高范围为 2550 米.为满足天线挂高要求,建议铁塔高度范围：30,35,40,45,50,55 米.另外街道站的天线挂高一般为 1015 米,建议对应的塔桅高度范围：1220米.A.4 铁塔无线专业工艺要求下面主要描述外平台铁塔的无线工艺要求.A.4.1 三平台铁塔无线专业工艺要求三平台铁塔满足 6 个系统独立天线要求,建议铁塔平台方案：每个平台满足2 个系统、6 副天线.平台间距按 5m 设置,减除一副天线长度1.22.5 米,满足垂直隔离距离要求 0.5m 的要求.表 A.4-1 铁塔平台工艺要求19 / 26平台数量平台直径支撑臂长度天线抱杆数量天线抱杆长度RRU 抱杆数量RRU 抱杆长度备注一平台2.50.662.531.2二平台2.50.662.531.2三平台2.50.662.531.2RRU 抱杆安装在平台围栏内侧、每抱杆装 2 个 RRU注：天线抱杆位置间距 1.852.5/2+0.6m,据此估算系统间水平隔离是否满足要求.如不满足,需采用相应的隔离措施.表 A.4-2 铁塔负荷要求平台数量天线数量天线重量天线受风面积RRU 数量RRU 重量RRU受风面积7/8 馈线重量1/2 馈线重量7/8 馈线数量1/2 馈线数量一平台6270.66200.21.210.2366二平台6270.66200.21.210.2366三平台6270.66200.21.210.2366注：RRU 的光纤、电缆均按 1/2 馈线考虑.A.4.2 四平台铁塔无线专业工艺要求四平台铁塔满足 8 个系统独立天线要求,建议铁塔平台方案：每个平台满足2 个系统、6 副天线.平台间距按 5m 设置,减除一副天线长度1.22.5m,满足垂直隔离距离要求 0.5m 的要求.表 A.4-3 铁塔平台工艺要求平台数量平台直径支撑臂长度天线抱杆数量天线抱杆长度RRU 抱杆数量RRU 抱杆长度备注一平台2.50.662.531.2二平台2.50.662.531.2三平台2.50.662.531.2四平台2.50.662.531.2RRU 抱杆安装在平台围栏内侧、每杆装 2 个 RRU注：天线抱杆位置间距 1.852.5/2+0.6m,据此估算系统间水平隔离是否满足要求.如不满足,需采用相应的隔离措施.表 A.4-4 铁塔负荷要求20 / 26平台数量天线数量天线重量天线受风面积RRU 数量RRU 重量RRU受风面积7/8 馈线重量1/2 馈线重量7/8 馈线数量1/2 馈线数量一平台6270.66200.21.210.2366二平台6270.66200.21.210.2366三平台6270.66200.21.210.2366四平台6270.66200.21.210.2366注：RRU 的光纤、电缆均按 1/2 馈线考虑.附录 B 通信铁塔分类与标准化设计B.1 通信铁塔分类与应用建议通信铁塔分为自立式塔架和拉线塔.自立式塔架有角钢塔、钢管塔、普通单管塔、景观塔、路灯杆塔、仿生树、增高架和支撑杆等；拉线塔有格构式拉线塔和实腹式拉线塔等.通信铁塔应用场景：1角钢塔、钢管塔适用于城市郊区、县城、乡镇、田野、丘陵、山区等；2普通单管塔与景观塔适用于城区、城市郊区、居民小区、高校、商业区、景区、工业园区、新建开发区、道路、交通枢纽等；3路灯杆塔适用于城区道路、交通枢纽；4仿生树适用于景区、公园等有仿生要求的区域；5落地拉线塔适用于田野、山区与其他空旷区域；6屋顶拉线塔、增高架、支撑杆适用于县城、乡镇、工业园区等屋面租用基站；7抱杆适用于城区、县城、乡镇、工业园区、居民小区等屋面租用基站.8天线美化外罩适用于城区、居民小区、高校、商业区、景区等对造型要求较高区域的屋面基站.地面基站铁塔结合本技术要求
