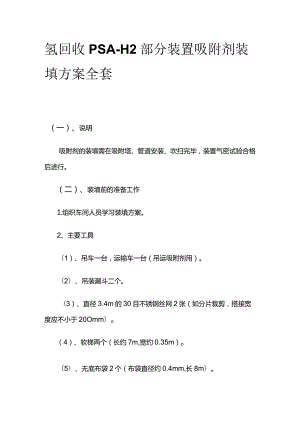

氢回收PSA-H2部分装置吸附剂装填方案全套.docx

氢回收PSA-H2部分装置吸附剂装填方案全套（一）、说明吸附剂的装填需在吸附塔、管道安装、吹扫完毕，装置气密试验合格后进行。（二）、装填前的准备工作1.组织车间人员学习装填方案。2、主要工具（1）、吊车一台，运输车一台（吊运吸附剂用）。（2）、吊装漏斗二个。（3）、直径3.4m的30目不锈钢丝网2张（如分片裁剪，搭接宽度应不小于20Omm）o（4）、软梯两个（长约7m,宽约0.35m）o（5）、无底布袋2个（布袋直径约0.4mm,长8m）。(6)、装填人员用劳保用品若干，如：口罩、防尘眼镜、手套、毛巾、靴子、安全帽等。(7)、绳子2根(每根IOm,用于传递工具等物)。(8)、手电筒、中号油漆刷子、塑胶管、枕木、扳手和刀片等。(三)、装填实施过程1.拆卸(1)、拆新吸附器顶端大法兰盖。(2)、分别拆卸新吸附器分流板、压板、丝网、花板，拆前应做好方位和塔号记号，拆后应妥善保管(特别是丝网不能损坏)，便于恢复组装。2、检查(1)、按吸附器设计要求进行塔内检查，其上下封头处的不锈钢丝网应铺设完整、无破损，并保证丝网拼接处必须有压条压实，丝网如有破损或拼接处不符合要求，必须处理或重新更换。(2)、对上下丝网所用压环、压条、螺母要认真检查是否牢固，若有松动，应紧固或加固，避免造成吸附剂泄漏事故。(3)、顶端大法兰装盖上的过滤筒外包的丝网应无破损，上、中、下三层抱箍位置应恰当，并且要求牢固。(4)、清除塔内一切异物。3、装填(1)、在地面上将漏斗放在漏斗架上，把吸附剂倒入漏斗内，装满后，用吊车吊上平台，对准新吸附器入口套上无底布袋后，将插板缓慢拉出。吸附剂通过专用无底袋倒入塔内(减少吸附剂粉化)，塔底部与布袋距离(高度)不超过3米。当装填距离到达3米时，可直接往塔内倒入吸附剂。(2)、首先下部装填CNH-421吸附齐IJ,每塔各装填0.61T吸附剂。(3)、当CNH-421吸附剂装填完毕后时,派人下塔把吸附剂往四周(塔边缘)踩实，将30目不锈钢丝网1张平铺于吸附剂上，网丝外边缘向上。(4)、然后按3、1的方法将CNH-193吸附剂装入吸附塔。每塔各装填5.4T吸附剂。装填完毕时，用塑胶管将吸附剂往四周(塔边缘)填坚实，如吸附剂未填至上部筛板，则继续装填CNH193吸附剂，直至将塔内吸附剂装填坚实为止。4、组装(1)、吸附剂装填完后，将丝网和花板上散落的吸附剂颗粒用油漆刷子清扫至基本干净。(2)、按顺序、塔号标记和方位将花板、丝网、分流板复位上紧,再用吸尘器把花板内残留吸附剂吸干净，加垫子，盖上法兰盖，将螺栓均匀拧紧，密封后试漏。(3)、试漏合格后，开启真空泵和相关阀门，对吸附塔抽空，然后停真空泵、关闭相关阀门，吸附塔待用。
