移动通信原理实验报告七--网络优化与基站RACH接入控制实验.docx

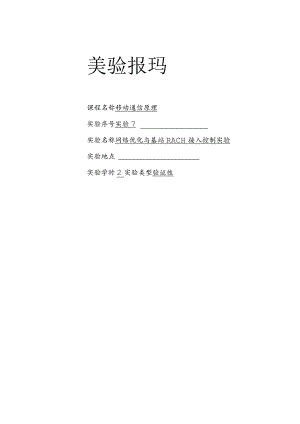

美验报玛课程名称移动通信原理实验序号实验7实验名称网络优化与基站RACH接入控制实验实验地点实验学时2实验类型验证性一、实验目的及要求了解GSM移动系统中基站的RACH信道控制工作原理二、实验原理与内容1. GSM移动系统中基站的功能；2. GSM移动系统物理信道和逻辑信道;3. GSM移动系统的帧结构；三、实验软硬件环境1 .移动交换机一台；2 .移动基站二台；3 .移动终端实验箱多台;4 .台式计算机一台；四、实验过程(实验步骤、记录、数据、分析)1 .用RS232接口线连接移动交换机计算机。2 .打开计算机上的“移动交换机”软件，3 .打开移动交换机电源，按下两次确认键，交换机LCD显示当前的各终端状态。4 .打开移动基站电源。5 .打开多台移动实验箱电源，等待初始化完成。先按“菜单”键，再按数字键“9”进入系统通信实验，相当于MS开机，液晶屏自动显示本实验箱的号码。6 .点击“移动交换机”软件界面上的HLR按钮，进入HLR界面，7 .系统出厂时各用户的等级默认为5级，可以在“电话号码”框中输入需要修改等级的移动台号码，在“用户等级”框中输入09中一个数字，点击“用户等级”框中的“更改”按钮，这样就将该移动台更改为输入的等级。8 .点击“移动交换机”软件界面右下角的“基站RACH接入控制参数”按钮，9 .在“基站序号”框中输入想要控制的基站，在“RACH接入控制参数”框中显示用户级90对应的接入控制参数。接入控制参数为O或者1,1表示对应的用户级允许接入，O表示禁止接入。可以对某1个或多个用户级的接入控制参数进行修改。(1)修改完成后，点击“更改”按钮。(2)移动台等级和基站的“RACH接入控制参数”设置完成后，用该移动台进行主叫呼叫、被叫实验。可以观察到，该基站对该移动台的主叫呼叫不响应，但该移动台的被叫正常响应。五、测试/调试及实验结果分析六、实验结论与体会加强对GSM移动系统中基站的功能、GSM移动系统物理信道和逻辑信道、GSM移动系统的帧结构的理解。
