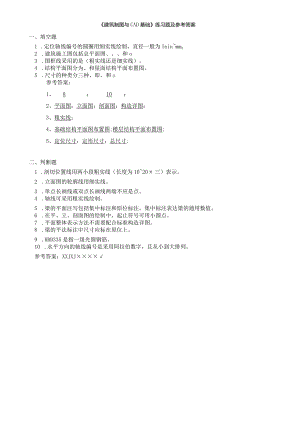

建筑制图与CAD基础练习题及参考答案一、填空题1 .定位轴线编号的圆圈用细实线绘制，直径一般为Ininmm02 .建筑施工图包括总平面图、和o3 .图框线采用的是（粗实线还是细实线）。4 .结构平面图分为、和屋面结构平面布置图。5 .尺寸的种类分三种，即、和o参考答案：1、 8；10；2、平面图；立面图；剖面图；构造详图：3、粗实线；4、基础结构平面图布置图;楼层结构平面布置图;5、定位尺寸；定形尺寸；总尺寸;二、判断题1 .剖切位置线用两小段粗实线（长度为1020三）表示。2 .立面图的轮廓线用细实线。3 .单点长画线或双点长画线两端不应是点。4 .轴线可采用粗实线绘制。5 .梁的平面注写包括集中标注和原位标注。集中标注表达梁的通用数值。6 .在平、立、剖面图的绘制中，起止符号可用小圆点。7 .平面整体表示方法不需要配合标准构造详图。8 .梁的平法标注中尺寸应标在原位上。9 .HRB335是指一级光圆钢筋。10 .水平方向的轴线编号是采用阿拉伯数字，且从小到大排列。参考答案：XXJXJ××××
