高速公路互通立交改建工程管桩施工方案.docx

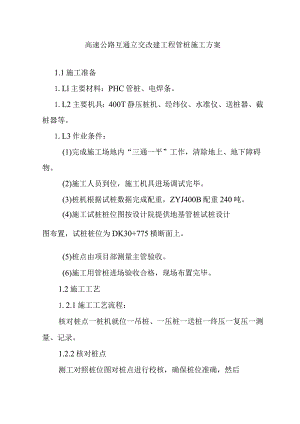

高速公路互通立交改建工程管桩施工方案1.1施工准备1.Ll主要材料：PHC管桩、电焊条。1.L2主要机具：400T静压桩机、经纬仪、水准仪、送桩器、截桩器等。1.L3作业条件：(1)完成施工场地内“三通一平”工作，清除地上、地下障碍物。(2)施工人员到位，施工机具进场调试完毕。(3)桩机根据试桩数据完成配重，ZYJ400B配重240吨。(4)施工试桩桩位图按设计院提供地基管桩试桩设计图布置，试桩桩位为DK30+775横断面上。(5)桩点由项目部测量主管验收。(6)施工用管桩进场验收合格，现场布置完毕。1.2施工工艺1.2.1施工工艺流程：核对桩点一桩机就位一吊桩、一压桩一送桩一终压一复压一测量、记录。1.2.2核对桩点测工对照桩位图对桩点进行校核，确保桩位准确，然后用白灰在桩点画出明显标志。1.2.3桩机就位核对桩点确认无误后，地面指挥引导桩机就位。1.2.4吊桩、对准桩点、桩机调平吊车将管桩吊至桩机夹具中，夹紧管桩移动桩机对准桩位，然后放入土中，将桩机调整至水平并稳定。1.2.5压桩将管桩垂直压入土中，压桩时随时注意压力表变化情况和桩身垂直度。1.2.6送桩松开夹具吊入送桩器，夹紧送桩器后移动桩机使送桩器与桩头对齐，然后调整桩机水平使接触端面完全吻合。桩机夹持送桩器将管桩继续压入土中。1.2.7终压机长注意观察压力表，到达终压值后立即停压。1.2.8复压设计要求终压后复压一次,复压时稳定时间不超过5秒。1.2.9测量、记录复压完成后地面测工用水准仪测出实际桩顶标高，机长完整填写静压桩施工记录表，记录施工数据，准确标注桩位图。1.3质量标准序号项目允许偏差检验数量检验方法1桩位D/4每个测量或尺量2垂直度1%每个吊线或尺量3接桩二级焊缝要求每个目测1.4施工中应注意的问题1.4.1技术和质量问题：1）管桩装卸和堆放方法管桩装卸采用二点吊法,两点吊距离桩端宜为0.2桩长。绳索与桩身水平夹角不得小于45度，装卸时应轻放，严禁抛掷、碰撞、滚落。管桩堆放层数不得超过四层。2）压桩时为减小挤土效应，采用由中间向两侧对称施工。3）管桩压入土中500mm800mm时，需停压再次调整管桩垂直度（测工用经纬仪控制），调直后继续施压。当桩尖进入较硬土层后，严禁移动桩机强行纠偏。4）在压同一根桩时，各工序应连续施工，避免停机时间过长造成送桩困难。5）在压桩过程中，发现以下情况时应立即停止压桩，在施工桩位图上做明显标记，并在静压桩施工记录表中准确记录，向技术员报告，等待处理方案。(1)压桩过程中压力突然减小或增大。(2)桩身突然发生倾斜、移位或严重回弹。(3)桩顶或桩身出现严重裂缝或破碎。(4)地面显著隆起或沉陷。(5)周围监测结果发生异常变化。(6)荷载已达到设计要求却未压至设计标高。(7)桩已压到设计标高，压力突然减小。(8)发生爆桩。6)截桩如施工后管桩露出地面部分使桩机无法正常移动，则需要进行截桩。为保护桩身完整性，严禁使用破桩器进行破桩。7)接桩：接桩施工应符合以下规定：(1)静载试验桩的上部桩头宜高出地面05米1米。(2)接桩时上下节桩应保持顺直，错位偏差不大于2mm.(3)对接前，管桩端板应清理干净。(4)施焊宜对称进行。(5)焊缝应饱满连续，不应少于两层。(6)焊接完毕应自然冷却35分钟方可继续施压。8)经常对桩机进行维护保养，保证施工的顺利进行。1.4.2成品保护：施工后的桩位洞口必须遮盖、封闭，施工区域用绳子围起来，挂警告牌、警示灯，禁止闲人进入。1.4.3质量记录：施工桩位图、静压桩施工记录。
