金属工艺包.doc

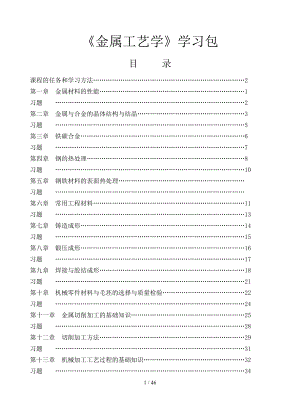

金属工艺学学习包目 录课程的任务和学习方法2第一章 金属材料的性能1习题 2第二章 金属与合金的晶体结构与结晶3习题 5第三章 铁碳合金6习题 7第四章 钢的热处理8习题 10第五章 钢铁材料的表面热处理习题 第六章 常用工程材料11习题 13第七章 铸造成形14习题 15第八章 锻压成形16习题 17第九章 焊接与胶结成形18习题 21第十章 机械零件材料与毛坯的选择与质量检验22习题 24第十一章 金属切削加工的基础知识25习题 28第十二章 切削加工方法29习题 31第十三章 机械加工工艺过程的基础知识32习题 34第十四章 零件的结构工艺性35习题 35第十五章 先进制造技术习题 习题答案 36课程的任务和学习方法一、本课程的特点1、本课程是一门有关机械零件制造方法与其用材的综合性技术基础课.2、本课程实践性很强,学生应积极认真地参加生产实习和实践,才能更有效地掌握本门课程的知识,以便为后续专业课程的学习和今后生产实践打下较好的基础.二、本课程的任务1、了解常用工程材料的种类、性能与改性方法,初步掌握其应用范围和选择原则.2、掌握主要毛坯成形方法的基本原理和工艺特点,具有选择毛坯与工艺分析的初步能力.3、掌握各种主要加工方法的实质、工艺特点、基本原理和设备；了解零件的加工工艺过程,能制定简单的制造工艺过程.4、了解零件的结构工艺性.三、本课程的学习方法1、每章学习时,首先阅读自学指导书,了解本章学习目标中的主要内容,以与重点、难点所在,而后阅读教材和自学指导书中本章基本内容的阅读指导.阅读时要注重对基本概念、基本理论的理解,同时要积极开展理论与实践的结合.2、每章阅读理解后,要结合复习思考题进行自检,看是否初步掌握基本内容,并要与时完成习题作业,以求达到较牢固的掌握基本内容.3、每章学完后,要闭书回忆,循序总结,自测自验.根据记忆和熟练周期,阶段性安排复习,恢复和唤起所学过的内容,以求达到深入、全面、牢固地掌握所学内容；并加强实践训练,多干、多看、勤思考、多积累.这样才能够良好地完成本课程的学习任务.四、阅读教材选用和删减内容1、本课程采用中国机械工业教育协会组编,刘会霞主编的金属工艺学教材.2、教材中带的第五章钢铁材料的表面热处理、第十五章先进制造技术为加宽内容,为非必读内容,读者可根据需要学习,但不计入规定学时内和考试范围.44 / 46第1章 金属材料的性能一、学习目标1、清楚金属材料的性能包括哪些内容.2、掌握金属材料的力学性能各项指标的概念,符号与表示方法,应用条件和范围.3、了解金属材料的物理、化学性能与应用.二、基本内容1、金属材料的性能1使用性能包括：力学性能、物理性能、化学性能.2工艺性能包括：铸造性能、锻造性能、焊接性能、切削加工性能和热处理性能.2、载荷的概念1静载荷：大小不变或变动很慢的载荷.2冲击载荷：突然增加或消失的载荷.3疲劳载荷：周期性的动载荷.3、金属材料的力学性能各项指标的概念符号与表示方法应用条件和范围1强度概念：金属材料在载荷作用下抵抗塑性变形或断裂的能力.符号表示：屈服强度s材料产生屈服时的最小应力.单位为Mpa. 抗拉强度b材料拉断前所承受的最大应力.单位为Mpa.应用条件和范围：设计机械零件和选材的主要依据.2塑性概念：金属材料在载荷作用下产生塑性变形而不断裂的能力.符号表示：断后伸长率 试样拉断后,标距长度的相对伸长率. 断面收缩率试样拉断后,试样截面积的相对收缩率.应用条件和范围：材料进行压力加工时选材的主要依据.3硬度概念：材料表面局部体积内抵抗另一物体压入时变形的能力.符号表示：布氏硬度HB 洛氏硬度HR 应用条件和范围：布氏硬度主要用于测量灰铸铁、有色金属以与经过退火、正火和调质的钢材等材料.HBS适于测量硬度值小于450的材料,HBW适于测量硬度值小于650的材料.洛氏硬度计可测定软的金属材料,也可测定硬的金属材料.HRA主要用于测量硬质合金、表面淬火钢；HRB主要用于测量软钢、退火钢、铜合金等；HRC主要用于测量一般淬火钢.4冲击韧度概念：金属材料抵抗冲击载荷载荷作用而不破坏的能力.符号表示：冲击吸收功Ak. 冲击韧度ak.应用条件和范围：冲击韧度值一般只作为选材时的参考,不能作为计算依据.材料的多次冲击抗力主要取决于塑性；冲击能量地时,主要取决于强度.5疲劳强度概念：金属材料在多次重复交变载荷作用下而不发生断裂的最大应力.符号表示：疲劳强度-1应用条件和范围：黑色金属循环周次10的7次方,有色金属和某些高强钢循环周次10的8次方.三、本章重点金属材料的力学性能各项指标的概念,符号与表示方法,应用条件和范围.四、习题一、填空题1、金属的性能包括 性能和< >性能.2、材料的工艺性能包括 、 、< >、< >和 .3、填写下列力学性能指标的符号：屈服点 、洛氏硬度A标尺 、抗拉强度 、断后伸长率< >.二、判断题1、塑性变形随载荷的去除而消失. 2、当布氏硬度试验条件相同时,压痕直径愈小,金属的硬度愈低. 三、选择题1、做疲劳实验时,试样承受的载荷是 A 静载荷 B 冲击载荷 C 循环载荷2、金属的< >愈好,则其锻造性能愈好.A 强度 B 塑性 C 硬度四、名词解释强度 硬度 塑性 冲击韧性 疲劳强度五、简答题1、为什么疲劳断裂对机械零件危害最大？如何提高零件的疲劳强度？第2章 金属与合金的晶体结构与结晶一、学习目标1、了解晶格、晶胞、实际金属的多晶体结构、结晶等概念.2、掌握金属晶体的三种常见晶格类型：面心立方、体心立方和密排六方晶格.3、掌握实际金属点、线、面缺陷与金属力学性能的关系.4、掌握纯金属结晶过程,过冷度与晶粒大小对力学性能的影响,细化晶粒的措施.5、掌握合金的基本概念,了解固溶体和金属间化合物的概念.6、了解二元合金相图的建立,了解合金结晶的过程.二、基本内容1、金属的晶体结构的基本知识1晶格、晶胞的概念：晶格一：用来描述原子在晶体中排列形式的假想的空间格架.晶胞：晶格中能代表晶体结构特征的最小组成几何单元.2金属晶体结构常见的三种晶格类型：体心立方晶格、面心立方晶格和密排六方晶格.3金属的实际晶体结构：实际金属的晶体结构是多晶体结构；实际金属的晶体结构内部存在晶体缺陷.晶体缺陷包括：点缺陷、线缺陷、面缺陷.点缺陷即空位、间隙原子和置换原子；线缺陷即位错；面缺陷即晶界和亚晶界.晶体缺陷会使金属内部晶格发生晶格畸变,产生内应力；金属的性能发生变化,强度、硬度增加.晶体缺陷是强化金属的手段之一2、金属的结晶：1纯金属的结晶过程.结晶的概念：凝固时原子在物质内部做有规则排列.过冷度：金属实际结晶温度低于理论结晶温度的差值.结晶过程：液态金属结晶是不断生成晶核和晶核不断长大,直至完全结晶成固态的过程.2金属结晶后的晶粒大小.晶粒大小对金属力学性能的影响：细晶粒金属具有较高的强度和韧性.细化晶粒的措施：增大形核率,抑制长大速率.常用方法有：增加过冷度；变质处理；振动等.3、合金的晶体结构1合金的基本概念：合金：一种金属元素与其它金属元素和非金属元素,经熔炼、烧结或其他方法结合成具有金属特性的物质.组元：组成合金的最基本的独立物质.可以是金属、非金属元素或稳定化合物.相：合金中具有同一聚集状态,同一种结构和性质的均匀组成部分.组织：用肉眼或借助显微镜观察到材料晶粒内部组成相的数量、形态、大小和分布状态.2合金的组织：固溶体：合金由液态结晶成固态时,一组元溶解在另一组元中,形成均匀的固相.占主要地位的元素叫溶剂,被溶解的元素叫溶质.固溶体的晶格类型保持溶剂的晶格类型.由于溶质原子的融入,容剂晶格发生畸变,使塑性变形阻力增加,导致金属的强度、硬度提高,塑性、韧性有所下降,这种现象称为固溶强化.金属间化合物：合金组员间发生相互作用而形成的具有金属特性的新相,它的晶格类型和性能不同于任一组元.金属间化合物具有高熔点、高硬度、脆性大的特点,在合金中主要作为强化相,用以提高材料的强度、硬度和耐磨性,但塑性、韧性有所降低.机械混合物：两种或两种以上的相按一定质量分数组合成的物质.通过调整固溶体中容质含量和金属间化合物数量、大小、形态和分布状况,可以改变合金的力学性能.3合金的结晶：二元合金相图的建立：相图是表示在极其缓慢冷却条件下合金系中各种合金状态与温度、成分之间的关系的简明图解.它是通过实验方法建立.二元合金相图的分析：相图横坐标表示二元合金成分分数,纵坐标表示温度；特性点：纯金属熔点；特性线：液相线、固相线.二元合金结晶过程：液相线以上温度,合金为液相到达液相线,合金开始结晶液相线、固相线之间,合金液相、固相共存到达固相线与一下,合金为固相.三、本章重点1、 金属的晶体结构.2、合金的晶体结构.四、习题一、填空题1、晶体与非晶体的根本区别在于 .2、金属晶格常见的基本类型有 、 、 三种.3、实际金属的晶体缺陷有 、 、 三种.4、金属的晶粒愈细小,其强度 ,塑性、韧性 .二、判断题1、无论是纯金属,还是合金,其结晶过程都是恒温过程. 2、金属结晶的过程是晶核形成和晶核长大的过程. 3、一种金属元素与其它金属元素或非金属元素,经熔炼、烧结或其他方法结合成的物质叫合金. 三、选择题1、一般来说,细晶粒金属具有 强度和韧性.A 较高的 B 较低的 C 中等的2、实际金属的结晶温度一般都 理论结晶温度.A 高于 B 低于 C 等于四、名词解释晶体 晶体缺陷 结晶 合金 固溶体 金属间化合物五、简答题1、实际金属中存在的晶体缺陷对金属的力学性能有何影响？2、为什么希望得到细小晶粒组织？如何细化晶粒？第3章 铁碳合金一、 学习目标1、熟悉铁碳合金的基本组织的特点.2、熟悉铁碳相图中的相、特性点和特性线.3、熟悉典型铁碳合金结晶过程和组织转变.4、掌握含碳量对铁碳合金组织转变和力学性能的影响.二、基本内容1、铁碳合金基本组织1纯铁的同素异构转变：-Fe：1394º以上固态铁,体心立方晶格.-Fe：1394º912º固态铁,面心立方晶格,.-Fe：912 º以下固态铁,体心立方晶格.2铁碳合金基本组织：铁素体：碳溶于-Fe中所形成的间隙固溶体,用符号F表示.力学性能：塑性、韧性较好,强度、硬度低.奥氏体：碳溶于-Fe中所形成的间隙固溶体,用符号A表示.力学性能：有良好塑性,强度、硬度较低.渗碳体：是铁和碳组成的具有复杂晶格结构的间隙化合物,用符号Fe3C表示.力学性能：塑性、韧性几乎为零,硬度很高.珠光体：是铁素体和渗碳体的机械混合物,用符号P表示.力学性能：介于铁素体和渗碳体之间,即综合性能良好.莱氏体：1148º727º时为奥氏体和渗碳体的机械混合物,用符号Ld表示；727º与以下时为珠光体和渗碳体的机械混合物,用符号Ld表示.力学性能：与渗碳体相似,即硬度高、塑性差.2、铁碳合金相图1相图分析：铁碳合金相图中的相：液相、铁素体、铁素体、奥氏体和渗碳体.铁碳合金相图中的特性点：C、E、P、S.铁碳合金相图中的特性线：ECF线、ES线、PSK线、GS线.2典型铁碳合金结晶过程和组织转变：工业纯铁：含碳量0.0218%,室温平衡组织F.亚共析钢：含碳量>0.0218%<0.77%,室温平衡组织F+P.共析钢：含碳量0.77%,室温平衡组织P.过共析钢：含碳量>0.77%<2.11%,室温平衡组织F+Fe3C.亚共晶白口铸铁：含碳量2.11%<4.3%,室温平衡组织P+Fe3C+Ld.共晶白口铸铁：含碳量4.3%,室温平衡组织Ld.过共晶白口铸铁：含碳量4.3%<6.69%,室温平衡组织Fe3C+Ld.3含碳量对铁碳合金组织转变和力学性能的影响：对平衡组织的影响：随着含碳量的增加,铁素体不断减少,渗碳体不断增加,渗碳体的形态和分布有所变化.对钢力学性能的影响：随着钢中含碳量的增加,钢的强度、硬度增加,而塑性、韧性下降,但当含碳量超过0.9%时,强度明显下降.三、本章重点含碳量对铁碳合金组织转变和力学性能的影响.四、习题一、填空题1、写出铁碳合金组织的符号：铁素体 、奥氏体 、渗碳体 、珠光体 .2、铁碳合金可以分为 、 、 三种.3、写出三种钢的含碳量：亚共析钢 、共析钢 、过共析钢 .二、判断题1、碳溶于-Fe中形成的间隙固溶体,称为奥氏体.2、渗碳体的含碳量是6.69%. 3、碳在- Fe中的最大溶解度为2.11%. 三、选择题1、铁素体为 晶格.A 体心立方 B 面心立方 C 密排六方2、奥氏体为 晶格.A 体心立方 B 面心立方 C 密排六方3、渗碳体为 晶格.A 复杂 B 面心立方 C 密排六方四、名词解释同素异构转变 铁素体 奥氏体 渗碳体五、简答题1、简述含碳量对钢的组织和力学性能影响.第4章 钢的热处理一、 学习目标1、了解钢在加热和冷却时的组织转变；2、掌握钢的退火、正火、淬火、回火的工艺特点、主要目的和用途；3、了解钢的表面热处理.二、基本内容1、钢在加热和冷却时的组织转变1钢在加热时的组织转变：钢的奥氏体化：把钢加热到临界温度以上,由室温下组织转变为奥氏体.其过程是：奥氏体晶核生成、晶核长大、残余渗碳体溶解和奥氏体均匀化.奥氏体晶粒的长大与其控制：加热温度愈高和保温度时间愈长,奥氏体晶粒长的愈粗大,冷却后钢的性能愈差,所以要控制奥氏体晶粒的大小.在加热温度相同时,加热速度愈快,保温时间愈短,奥氏体晶粒愈小.2钢在冷却时的组织转变：等温冷却转变：将奥氏体化的钢迅速冷却到临界温度以下的给定温度等温保持,使过冷奥氏体发生组织转变,待转变完成后再冷却到室温.共析钢的等温冷却转变产物：在A1550º之间温度等温冷却,转变产物为珠光体组织,内部铁素体和渗碳体呈片状,间距愈小,性能愈好；在550ºMs之间温度等温冷却,转变产物为贝氏体组织,下贝氏体组织具有较高的强度和硬度、塑性和韧性；在Ms以下温度等温冷却,转变产物为马氏体组织,低碳板条状马氏体具有较高的硬度和强度、较好的塑性和韧性,高碳针片状马氏体具有很高的硬度、但塑性和韧性很差,脆性大.连续冷却转变：将奥氏体化的钢在温度连续下降过程中使过冷奥氏体发生组织转变,冷却速度不同,转变产物也不同.2、钢的退火和正火:1钢的退火：将钢加热到适当温度,保温一定时间,随后缓慢冷却获得接近平衡组状态组织.退火目的：消除偏析、细化组织、降低硬度、提高塑性、消除残余应力.应用：完全退火用于铸、锻、焊、轧件与中碳钢和中碳合金钢；球化退火用于高碳钢锻轧件；去应力退火用于铸、锻、焊、轧件.2钢的正火：将钢加热到Ac3或Acm以上3050º温度,保温一定时间,随后在静止的空气中冷却的热处理工艺.正火目的：消除网状渗碳体、细化组织、改善切削加工性能、降低应力.应用：用于中、低碳钢提高硬度,改善切削加工性能；用于高碳钢消除网状渗碳体、为球化退火做准备.3、钢的淬火和回火1钢的淬火：将钢加热到Ac3或Ac1以上3050º温度,保温一定时间,随后以大于临界冷却速度进行冷却的热处理工艺.淬火目的：获得马氏体或贝氏体组织,以提高钢的硬度和耐磨性.应用：用于中、高碳钢与中、高碳合金钢提高硬度和耐磨性.2淬火钢的回火：将钢加热到Ac1以下某一温度,保温一定时间后冷却到室温的热处理工艺.回火种类和应用：1低温回火<150250º目的是消除淬火应力,保持硬度和耐磨性,常用于刃、量、冷模具,轴承、表面淬火件.2中温回火<350500º目的是提高韧性和弹性,保持一定硬度,常用于弹簧、热模具等件.1高温回火<500650º目的是获得良好综合力学性能,常用于重要构件,如传动轴、齿轮、曲轴、连杆等件.淬火与高温回火的复合热处理工艺称为调质.4、钢的表面热处理1钢的表面淬火：仅对工件表层进行淬火的工艺,称为表面淬火.它是利用快速加热使钢件表层迅速达到淬火温度,不等热量传到心部就立即淬火冷却,从而使表层获得马氏体组织,心部仍为原始组织.常用的有感应加热表面淬火和火焰加热表面淬火.感应加热表面淬火一般用于中碳钢或中碳合金钢.火焰加热表面淬火是用于单件或小批生产的大型零件和需要局部淬火的工具和零件.2钢的化学热处理：钢的表面热处理是将工件至于一定温度的活性介质中保温,是一种或几种元素渗入它的表层,以海边其化学成分,组织和性能的工艺.常用的有渗碳、渗氮和碳氮共渗.钢的渗碳：目的是提高表层碳的含量,经过淬火和低温回火,提高工件表面的硬度、耐磨性和疲劳强度.常用材料为低碳钢或低碳合金钢.钢的渗氮：目的是提高工件表面的硬度、耐磨性和疲劳强度、耐蚀性与热硬性.常用材料为含有Al、Cr、Mo的合金钢.三、本章重点 钢的退火、正火、淬火、回火的工艺特点和应用.四、习题一、填空题1、钢的整体热处理分为 、 、 、 .2、热处理工艺过程由 、 、 三个阶段组成.3、常用的冷却淬火方法有 淬火、 淬火、 淬火、 淬火.4、按回火温度不同可将回火分为 回火、 回火、 回火.5、表面淬火的方法有 表面淬火、 表面淬火.二、判断题1、淬火后的钢,随着回火温度的增高,其强度和硬度也增高. 2、钢中碳的质量分数越高,其淬火加热温度越高. 3、钢的晶粒因过热而粗化时,就有变脆的倾向. 4、低碳钢可用正火代替淬火,以改善其切削加工性能. 5、钢的化学热处理种类很多,通常以渗入元素来命名. 三、选择题1、调制处理就是 的热处理.A 淬火+高温回火 B 淬火+中温回火 C 淬火+低温回火2、球化退火用于 锻轧件.A 亚共析钢 B 过共析钢 C 合金钢3、低温回火的目的是 ,中温回火的目的是 ,高温回火的目的是 .A 保持淬火钢高硬度和耐磨性 B 提高钢的弹性和韧性 C 是钢具有良好综合力学性能4、零件渗碳后,一般需经 处理,才能达到表面高硬度计耐磨性的目的.A 淬火+低温回火 B 正火 C 调质5、低温回火常用于 ,中温回火常用于 ,高温回火常用于 的热处理.A 刃、量、模具等 B 弹簧等 C 重要传动件等6、化学热处理与其他热处理方法的根本区别是 .A 加热温度 B 组织变化 C 改变表面化学成分四、名词解释热处理 淬硬性 淬透性 化学热处理五、简答题1、退火的目的是什么？2、工件淬火后为什么要与时回火？3、什么是表面淬火？其目的是什么？4、渗碳的目的是什么？为什么渗碳后一定要淬火和低温回火？第6章 常用工程材料二、 学习目标1、 了解钢的分类、牌号和用途.2、 了解铸铁的分类、牌号和用途.3、 了解铜与铜合金、铝与铝合金的分类、牌号和用途.三、 基本内容1、 工业用钢1常存元素对钢性能的影响：锰和硅存在钢中,大部分溶于铁素体中,能提高钢的强度和硬度,是有益元素.硫和磷是有害杂质,硫会导致钢在热加工时开裂,磷会引起冷脆.2钢的分类、牌号和用途：钢的分类：按成分、用途、质量分为碳素结构钢、优质碳素结构钢、碳素工具钢、合金结构钢、合金工具钢和特殊性能钢.钢的编号：国标规定,书中作了介绍,此处不多作赘述.钢的用途：参看教材,要求基本做到从钢的编号可以判断出钢的类别、大致成分和主要用途.2、铸铁铸铁的分类、牌号和用途：铸铁的分类：根据碳在铸铁中存在的形式和石墨的形态,可将铸铁分为灰铸铁、球墨铸铁、蠕墨铸铁、可锻铸铁等.铸铁的编号：国标规定,书中作了介绍,此处不多作赘述.铸铁的用途：参看教材,要求基本做到从铸铁的编号可以判断出铸铁的类别、大致成分和主要用途.2、 非铁合金1铝合金的分类、牌号和用途：铝合金的分类：按成分和工艺特点分为变形铝合金和铸造铝合金.变形铝合金有防锈铝、硬铝、超硬铝和锻铝合金；铸造铝合金有铝硅系、铝铜系、铝镁系、铝锌系. 铝合金的牌号：国标规定,书中作了介绍,此处不多作赘述.铝合金的用途：参看教材,要求基本做到从铝合金的编号可以判断出铝合金的类别、大致成分和主要用途.2铜合金的分类、牌号和用途：铜合金的分类：按加入合金元素分为黄铜、白铜、青铜. 铜合金的牌号：国标规定,书中作了介绍,此处不多作赘述.铝合金的用途：参看教材,要求基本做到从铜合金的编号可以判断出铜合金的类别、大致成分和主要用途.三、本章重点1、钢的分类、牌号和用途.四、习题一、填空题1、钢中常存杂质元素有硅、锰、硫、磷,其中 、 是有益元素, 、 是有害元素.2、按用途分类,钢可以分为 、 、 三种.3、低碳钢的碳质量分数是 、中碳钢的碳质量分数是 、高碳钢的碳质量分数是 .4、45钢按用途分类属于 ,T10钢按用途分类属于 .5、根据碳在铸铁中存在的形式与石墨的形态,铸铁分为 、 、 、 .二、判断题1、碳素工具钢都是优质或高级优质钢. 2、40Cr是最常用的合金调质钢. 3、铸铁的牌号都是由HT加一组数字组成. 三、选择题1、在下列三种钢中, 钢的弹性最好, 钢的硬度最大, 钢的塑性最好.A T10 B 20 C652、选择制造下列零件的材料,冷冲压件 ；齿轮 ；小弹簧 .A 08F B 70 C453、将下列合金钢牌号归类,合金弹簧钢 ；合金模具钢 ；轴承钢 .A GGr15 B 60Si2Mn C Cr12MoV4、为下列零件正确选材,机床主轴 ；板弹簧 ；坦克履带 .A 40Gr B 60Si2MnA C ZGMn13-35、为下列零件正确选材,汽车变速齿轮 ；储酸槽 ；滚动轴承 .A 1Cr18Ni9Ti B GGr15 C 20CrMnTi6、为下列零件正确选材,机床床身 ；汽车后桥外壳 ；柴油机曲轴 .A QT700-2 B KTH350-10 C HT300四、简答题1、比较普通钢和灰铸铁在性能上的区别以与承载用途特点.第7章 铸造成形一、学习目标1、熟悉在铸造的应用范围.2、熟悉合金的铸造性能.3、掌握手工造型方法的特点与应用.4、了解特种铸造.5、了解铸件的结构工艺性.二、基本内容1、铸造成形工艺基础1合金的流动性和充型能力：流动性好的合金,充型能力强,易获得形状完整、尺寸准确、轮廓清晰、壁薄和形状复杂的铸件.灰铸铁流动性最好,硅黄铜、铝硅合金次之,铸钢最差.2合金的收缩：液态收缩和凝固收缩是铸件产生缩孔和缩松的主要原因,固态收缩是铸件产生内应力、变形和裂纹的的主要原因.3、 铸造成形方法1） 砂型铸造：各种手工造型方法的特点和应用,见书中表7-1.铸件常见的缺陷的特征与产生原因,见书中表7-22） 特种铸造：熔模铸造的工艺过程：制母模压型制蜡模制壳焙烧浇注清理.熔模铸造的特点：铸件的尺寸精度与表面质量高,减少切削、节约材料,适于铸熔点高、难切削加工材料.3、铸件结构工艺性1砂型铸造对铸件结构设计的要求：减少和简化分型面；外形力求简单对称；有结构斜度；有利于节省型芯与型芯的定位、固定、排气和清理.2合金铸造性能对铸件结构设计的要求：铸件壁厚要合理、壁厚应均匀、有铸造圆角和过渡连接、尽量避免过大平面.三、本章重点手工造型方法的特点与应用.四、习题一、填空题1、合金的铸造性能主要是指 、 、 、 .2、合金的收缩过程分为 、 、 三个阶段.3、铸件产生缩孔和缩松的主要原因是 收缩和 收缩.4、铸件产生内应力、变形和裂纹的主要原因是 收缩.二、判断题1、机器造型不能进行三箱造型. 2、铸造造型时,模样的尺寸和铸件的尺寸一样大. 三、选择题1、下列铸造合金中,铸造性能最好的是 ,铸造性能最差的是 .A 铸钢 B 铸铁 C 铸铜2、下列铸件大批量生产时,采用什么方法铸造为宜？车床床身 、汽轮机叶片 、铸铁水管 .A 砂型铸造 B 熔模铸造 C 离心铸造四、简答题1、砂型铸造工艺对铸件结构设计有哪些要求？2、合金铸造性能对铸件结构设计有哪些要求？3、下图中砂型铸造铸件结构工艺性不好,说明原因,画出正确图形.第8章锻压成形一、学习目标1、了解锻压成形基础知识.2、掌握简单轴、盘、环类锻件自由锻工艺规程的制定.3、熟悉锤上模锻的工艺过程.4、熟悉板料冲压的工艺特点.二、基本内容1、锻压成形基础知识1塑性变形对金属性能的影响：随着变形程度的增加,强度和硬度提高而塑性和韧性下降的现象称为冷变形强化.通过再结晶退火,可消除冷变形强化.2锻造流线与锻造比：锻造流线是金属的性能呈各项异性：沿着流线方向拉伸时,有较高的抗拉强度；沿着流线垂直方向剪切时,有较高的抗剪强度.锻造比愈大,热变形程度愈大,金属性能改善愈明显,锻造线愈明显.3合金的锻造性能：内在因素：对钢来讲,含碳量愈低,锻造性能愈好,合金元素与多,锻造性能愈差,含硫量和含磷量愈多,锻造性能愈差.2、自由锻1自由锻的基本工序：包括：敦粗、拔长、冲孔、切割、弯曲、扭转等.2自由锻工艺规程的制定：包括：绘制锻件图、计算坯料质量与尺寸、选择锻造工序.3自由锻锻件结构工艺性要求：避免锥面和斜面；避免加强肋、工字形、椭圆和复杂截面；避免非平面交接结构.3、模锻1模锻的优点：与自由锻相比,断件的尺寸和精度比较高,加工余量少,节约工时与材料；锻造流线分布合理,生产率高.2锤上模锻：锻模：分为模锻模膛和制坯模膛.模锻模膛包括终锻模膛和预锻模膛；制坯模膛包括拔长模膛、滚压模膛、弯曲模膛和切断模膛.模锻工艺规程：包括绘制模锻件图、计算坯料尺寸、确定模锻工步、选择设备和安排修整工序.绘制模锻件图注意分型面、加工余量、模锻斜度、模锻圆角和冲孔连皮等.常用修整工序有切边、冲孔、精压等.模锻件结构设计：要有合理的分模面、模锻斜度和圆角半径；配合表面要留有加工余量,非配合表面可不留加工余量；避免截面相差过大,薄壁、高筋、凸起等结构；避免深孔和多孔结构；减少余块,简化模锻工艺.4、板料冲压1冲压工序：板料冲压工序:分为分离工序和变形工序.分离工序包括落料、冲孔、修整、剪切.变形工序包括弯曲、拉伸、翻边、成形等.2冲模：按组合方式分为单工序模、级进模、组合模三种.三、本章重点简单典型零件自由锻工艺过程.四、习题一、填空题1、当沿着锻造流线方向拉伸时,有 抗拉强度；当沿着垂直锻造流线方向剪切时,有 抗剪强度.2、自由锻的工序可分为 工序、 工序、 工序三大类.3、模锻按使用设备不同,可分为 模锻、 模锻、 模锻三种.4、板料冲压工序可分为 工序, 工序两大类.二、判断题1、金属冷塑性变形后,强度和硬度下降,而塑性和韧性提高. 2、铁在400º时的加工属于热加工. 3、对于钢来讲,含硫量和含磷量愈多,则锻造性能愈好. 三、选择题1、下列材料中, 的锻造性能最好, 的锻造性能最差.A 铸铁 B 低碳钢 C 合金钢2、板料冲裁时,被分离的部分成为成品或坯料,称为 ；被分离的部分成为废料,称为 .A 冲裁 B 落料 C 冲孔四、名词解释热变形 冷变形五、简答题1、什么叫冷变形强化？2、以圆钢为坯料,自由锻制带孔圆环形、圆筒形锻件,其锻造工序有何异同？3、下图中自由锻锻件结构工艺性不好,说明原因,画出正确图形.第9章 焊接与胶接成形一、学习目标1、了解焊接的实质、焊接方法的分类和特点.2、了解电弧焊焊接接头的组织和性能,了解焊接应力和变形.3、掌握常用焊接方法的过程、特点和应用.4、掌握结构钢焊条的选用.5、了解电渣焊、电阻焊、钎焊的特点和应用.6、熟悉常用金属材料的焊接性与焊接工艺特点.7、掌握焊接结构工艺性.8、了解胶接基本原理、胶粘剂和胶接工艺特点.二、学习内容1、焊接的实质、焊接方法的分类和特点1焊接的实质：焊件接头通过加热或加压,或并用,使焊件达到原子间结合的工艺方法.2焊接方法的分类：按焊接过程特点可分为熔焊、压焊、钎焊三大类.3焊接的特点：优点有连接性能好,密封性能好,省工料,成本低,可简化工艺等.不足之处有不能拆卸,更换修理不方便,接头组织性能变差,存在焊接应力与缺陷,易产生变形等.2、焊接接头1焊接接头的组织和性能：焊接接头有焊缝、熔合区、热影响区组成.焊缝的组织是柱状晶体的铸造组织,由于合金化的作用,性能不低于母材.熔合区的组织是粗大晶粒的铸态组织,性能是焊接接头中最差的区域之一.热影响区分为过热区、正火区和部分相变区.过热区的组织是粗大晶粒的过热组织,性能是热影响区中最差的部位；正火区的组织是细小晶粒的均匀组织,性能优于母材；部分相变区的组织是晶粒大小不均匀的组织,性能稍差于母材.2焊接应力和变形：产生原因：由于焊件在焊接时是不均匀的局部加热和冷却,造成焊件的热胀冷却速度和组织变化先后不一致,从而导致焊接应力和变形的产生,影响焊件质量.焊接变形的基本形式：收缩变形、角变形、弯曲变形、扭曲变形、波浪变形.预防变形的工艺措施：反变形法、刚性固定法、合理安排焊接顺序、焊前预热,焊后处理.焊接变形的矫正措施：机械矫正法、火焰矫正法.4、 常用焊接方法1） 手工电弧焊：特点与应用：具有设备简单、操作灵活、对接头要求不高、焊接条件和位置不限、成本低、应用广泛,但有强烈的弧光和烟尘、劳动条件差、效率低、对工人技术水平要求高,焊接质量不稳定.一般用于单件小批生产中焊接碳素钢、低合金结构钢、不锈钢与铸铁补焊.焊条：由焊芯和药皮组成,焊芯起导电和填充金属作用,药皮起保护、冶金作用.焊条按溶渣的化学性质分为酸性焊条和碱性焊条,按用途分为十一大类.
