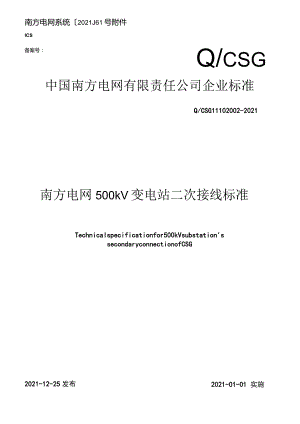

南方电网系统2021J61号附件Q/csgICS备案号：中国南方电网有限责任公司企业标准Q/CSG11102002-2021南方电网500kV变电站二次接线标准Technicalspecificationfor500kVsubstation'ssecondaryconnectionofCSG2021-01-01 实施2021-12-25发布中国南方电网有限责任公司发布前言II1范围12标准性引用文件13术语和定义14总体原那么及要求15二次回路设计原那么2电流二次回路2电压二次回路3断路器限制回路3失灵回路4远跳回路4爱惜复接接口装置4信号回路4直流电源46二次回路标号原那么5总体原那么5直流回路5信号及其它回路6沟通电流回路6沟通电压回路77爱惜厂家图纸设计原那么7厂家图纸制图要求7厂家图纸书目要求7附录A（资料性附录）二次原理接线图集8A.l500kV线路及断路器二次回路原理图集；8A.2500kV主变压器二次回路原理图集；8A.3500kV母线爱惜二次回路原理图集；8A.4500kV并联电抗器二次回路原理图集；8A.5220kV线路二次回路原理图集；8A.6220kV母线爱惜二次回路图集；8A.7220kV母联及分段二次回路原理图集；8公用设备二次回路原理图集。8-XX-刖三为了降低继电爱惜现场作业风险，提高现场作业标准化水平，削减继电爱惜“三误事故，统一各设计单位的二次回路设计原那么等，中国南方电网有限责任公司系统运行部组织编制了本标准。本标准的内容包含50Okv线路、断路器、母线爱惜、主变压器、并联电抗器，22Okv线路、母线爱惜、母联和分段等的二次回路设计原那么和原理图集等。凡南方电网内新建50OkV变电站的相关二次回路设计均应执行本标准。运行变电站的扩建、改造工程，在确保施工平安和运行维护便利的根底上，可参照执行，并做好与现场运行规程的连接，防止出现新的平安隐患。本标准的附录A为资料性附录。本标准由中国南方电网有限责任公司系统运行部提出、归口管理和负责说明。本标准编写和设计单位：中国能源建立集团广东省电力设计探讨院。本标准主要起草人：刘千宽、伦振坚、周红阳、庞学跃、丁晓兵、余江、赵曼勇、黎妙容、吴丽颖、彭业、田国军、邓小玉、尹树添、陈伟浩、葛大维、刘锦兰、韩冰、黄玲光、张巧玲、梅涛、邱相群、甘丽华。500kV变电站二次接线标准1范围本标准规定了南方电网500kV新建变电站220kV及以上电压等级重要电气二次回路的设计原那么，暂不包括对时回路、通信网络网络构造图等。本标准适用于南方电网500kV新建变电站220kV及以上电压等级重要电气二次回路的设计、施工、调试、验收工作。运行变电站的扩建、改造工程，在确保施工平安和运行维护便利的根底上，可参照执行。2标准性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款。但凡注日期的引用文件，仅注日期的版本适用于本标准。但凡不注日期的引用文件，其最新版本（包括全部的修改单）适用于本标准。GB/T18135-2021电气工程CAD制图规那么GB 50171-1992电气装置安装工程盘、柜及二次回路结线施工及验收标准GB/T50217-2007电力工程电缆设计标准DL5202-2004电能量计量系统设计技术规程DL/T5044-2004电力工程直流系统设计技术标准DL/T5136-2001火力发电厂、变电所二次接线设计技术规程DL/T5218-2005220kV500kV变电所设计技术规程DL/T5225-2005220kV500kV变电所通信设计技术规定Q/CSG110007-2021南方电网500kV母线爱惜技术标准Q/CSG110009-2021南方电网500kV变压器爱惜及并联电抗器爱惜技术标准Q/CSG110010-2021南方电网继电爱惜通用技术标准Q/CSG110013-2021南方电网50OkV线路爱惜及帮助爱惜技术标准Q/CSG110011-2021南方电网220kV线路爱惜技术标准Q/CSG110022-2021南方电网220kV母线爱惜技术标准3术语和定义3.1 断路器失灵联跳接收到断路器失灵出口信号后,通过500kV母线爱惜或主变非电量爱惜实现跳母线或主变相联系的全部断路器。3.2 其它术语和定义其它术语和定义与所引用的文件一样。4总体原那么及要求a）为防止主爱惜存在动作死区，两个相邻设备爱惜之间的爱惜范围应完全穿插；同时应留意防止当一套爱惜停用时，出现被爱惜区内故障时的爱惜动作死区。b）电流互感器的二次回路有且只能有一个接地点°独立的、与其他互感器二次回路没有电的联系的电流互感器二次回路，宜在开关场实现一点接地。由几组电流互感器组合的电流回路，应在第一级和电流处一点接地。备用电流互感器二次绕组，应在开关场短接并一点接地。c）电压互感器的二次回路只允许有一点接地。经继电器室零相小母线（N600）连通的几组电压互感器二次回路，应在继电器室将N600一点接地，各电压互感器的中性线不得接有可能断开的断路器或接触器等。独立的、与其他互感器二次回路没有干脆电气联系的电压互感器二次Pl路,可以在继电器室也可以在开关场实现一点接地。d）从开关场地到继电器室的电压互感器每组二次绕组的4根引入线和开口三角接线的剩余绕组的2根引入线均应运用各自独立的电缆，不得共用。e）双重化配置的爱惜、平安自动装置所接受的直流电源应取自不同段直流母线，且两组直流之间不允许接受自动切换。f）双重化配置的两套爱惜与断路器的两组跳闸线圈一一对应时，其爱惜电源和限制电源应取自同一段直流母线。g）各间隔的限制电源与爱惜电源直流供电回路在直流馈线屏处分别引接。h）相互独立的爱惜通道设备应取自相互独立的直流电源。i） 电流互感器、电压互感器每组二次绕组的相线和中性线应在同一根电缆内。j） 交、直流回路不应合用同一根电缆，强电利弱电回路不应合用同一根电缆。不同安装单位或间隔的回路不宜合用同一根电缆。k）对双重化配置的爱惜的电流回路、电压回路、直流电源回路、双跳闸线圈的限制回路等，两套系统不应合用同一根电缆。l） 在任何状况下均不得并接第一组、其次组跳闸回路，防止形成寄生回路。m）弱电回路的每一对来回导线，应属于同一根限制电缆。n）电压250V以上回路不宜进入限制和爱惜屏。0）继电爱惜和自动装置用电压互感器二次回路电缆截面的选择，应保证最大负荷时，电缆的电压降不应超过额定二次电压的3%。P）为满足机械强度要求，强电限制回路导体截面应不小于2,弱电限制回路导体截面应不小于2Oq）对于单屏蔽层的二次电缆，屏蔽层应两端接地，对于双屏蔽层的二次电缆，外屏蔽层两端接地，内屏蔽层宜在户内端一点接地。电缆屏蔽层的接地应连接在二次接地网上。5二次回路设计原那么5.1 电流二次回路a）电流互感器二次绕组应合理支配，保证主一爱惜的爱惜范围最大化。b）500kV线路及主变差动爱惜应选用TPY级电流互感器二次绕组，SOOkV断路器失灵爱惜不应选用TPY级电流互感器二次绕组；220kV线路爱惜应选用5P级电流互感器二次绕组。c）为防止电流互感器二次绕组内部故障时，本断路器跳闸后故障仍无法切除或断路器失灵爱惜因无法感受到故隙电流而拒动，断路器爱惜运用的二次绕组应位于两个相邻设备爱惜装置运用的二次绕组之间。d)爱惜、测量、计量等和电流回路，和电流之前的两个分支回路标号按各自断路器相互独立标号，和电流之后还有串接设备的，电流回路按边断路器的回路号接着编写。e)接受三相四线计量方式时，计量用的电流互感器二次回路应实行六线接法，接受三相三线计量方式时，计量用的电流互感器二次回路应实行四线接法。每相电流互感器的二次回路应相互独立，各相的中性线在接地点处并接。f)多个二次设备共用同一沟通电流回路时，应按爱惜、平稳、录波装置的依次依次串接。5.2 电压二次回路a) SOOkV线路电压互感器的二次绕组序号和空气开关编号对应，宜按以下依次排列：0.2(PTO1、lMCBa-c),0.5(PTO2、2MCB),3P(PT03>3MCB),3P(PT04、4MCB)b) SOOkV主变高压侧、220kV母线电压互感器的二次绕组序号和空气开关编号对应，宜按以下依次排列:0.2(PTO1、lMCBa-c),0.5/3P(PTO2、2MCB),3P(PT03、3MCB),3P(PT04)(剩余电压绕组)。c) 220kV线路电压互感器(单相)的二次绕组序号和空气开关编号对应，宜按以下依次排列：0.5(PT01,IMCB),3P(PT02)(剩余电压绕组)。d)双重化配置的爱惜，电压应分别取自电压互感器不同的爱惜级二次绕组。e) 50OkV线路、并联电抗器爱惜：第一套爱惜取自第三个绕组的电压，其次套爱惜取自第四个绕组的电压。f) 50OkV主变、22OkV线路、母线爱惜：第一套爱惜取自第三个绕组的电压，其次套爱惜取自其次个绕组的电压。g)对电压互感器的每组二次绕组,其电压并列与电压切换用的直流电源应取自同一段直流母线。h)用于电能计量电压切换的直流电源，宜与主二爱惜的电压切换电源取自同一段直流母线。5.3 断路器限制回路a)双重化配置的爱惜应动作于断路器的不同跳闸线圈：主一爱惜动作于笫一组跳闸线圈，主二爱惜动作于其次组跳闸线圈。b)爱惜装置和断路器上的防跳回路应且只应运用其中一套，优先运用断路器机构防跳。c)断路器就地合闸操作，宜经断路器两侧刀闸位置闭锁。在就地手合回路中，宜串接断路器两侧刀闸常闭帮助接点。d)正负电源端子之间，跳、合闸引出端子与正电源端子之间应至少间隔1个空端子。e)220kV及以上断路器应具备两组独立的断路器跳闸压力闭锁回路。f)非机械联动断路器的合闸回路应接受分相合闸方式，断路器的三相联动由继电爱惜装置实现；断路器合闸回路监视接受TWJ分相监视，且TWJ应能监视包括“远方/就地切换把手、断路器帮助接点、合闸线圈等的完整合闸回路。g)对于分相的断路器操作机构，应在每相分、合闸限制回路中分别串接同一个远方/就地切换开关的不同接点。h)操作箱的“压力低闭锁重合闸开入回路应运用断路器操作机构压力低时闭合的接点接入。5.4 失灵回路a） 500kV断路器失灵应动作于相邻断路器的两组跳闸回路。b） 500kV边断路器失灵联跳同一母线侧其它断路器回路，应通过母线爱惜失灵联跳功能实现。c） 500kV断路器爱惜应给每套SOOkV母线爱惜供应两个相互独立的失灵启动接点。d）双重化配置的220kV线路爱惜，每套爱惜对应启动一套220kV母线及失灵爱惜。e） 220kV双母线接线的断路器失灵爱惜，应接受母线爱惜装置内部的失灵电流判别功能。f） 22OkV主变间隔应接受电气量爱惜动作接点作为三相跳闸启动失灵开入给22OkV母线及失灵爱惜。主变跳母联、分段不启动失灵。g） 220kV母联及分段间隔应接受操作箱三跳（TJR）动作接点作为三相跳闸启动失灵开入给22OkV母线及失灵爱惜。h） 220kV线路间隔应接受爱惜分相动作接点作为分相跳闸启动失灵开入、操作箱三跳（TJR）动作接点作为三相跳闸启动失灵开入给220kV母线及失灵爱惜。i）线路三相不一样爱惜动作不启动重合闸不启动失灵，发变组出口三相不一样爱惜不启动重合闸启动失灵爱惜。5.5远跳回路a）对于接受了远方信号传输装置的方案,应保证线路两侧的远方信号传输装置的收发信接点运用的一样性。b） 22OkV线路爱惜应接受操作箱三跳（TJR）动作接点作为启动远跳开入。2.6 爱惜复接接口装置每面爱惜复接接口屏，可装设6台爱惜复接接口装置，最多不应超过8台，每台爱惜复接接口装置应配置独立的电源空开。2.7 信号回路信号回路宜按以下依次进展回路标号和接线：a）断路器双位置信号；b）隔离开关、接地刀闸双位置信号；c） SF6CT（PT）预警、报警信号；d）主变压器、断路器、隔离（接地）开关本体信号；e）爱惜动作、装置故障、操作箱信号等。录波开关量宜按以下依次进展回路标号和接线：a）断路器分相双位置信号；b）爱惜动作信号，收发信接点信号；c）操作箱信号；5.8直流电源a）正常运行方式下，直流负载宜平均支配在两段直流母线上。b）主一爱惜跳第一组线圈，直流电源应取自直流电源I段；主二爱惜跳其次组线圈，直流电源应取自直流电源Il段。c）应合理支配爱惜复接接口设备的直流电源,任一段直流电源故障时不应导致同一爱惜设备的两个通道同时中断。d）集中组屏的测控装置宜接受辐射供电方式，装置电源和信号电源共用一路直流电源，在测控屏上通过直流断路器分开供电；就地安装的爱惜测控一体扮装置，宜接受环网供电方式。e）远动装置屏、交换机屏等含冗余配置设备的设备屏，应配置两路取自不同直流母线段的直流电源。6二次回路标号原那么6.1 总体原那么a）同一组沟通电流、电压回路应在回路号前增加前缀A/B/C以区分按相标号的回路。b）直流限制、输入回路，宜在回路号后增加后缀A/B/C以区分按相标号的回路。c）双重化配置的两套设备，一样功能的回路，标号不应一样。d）回路标号中不宜含有括号。6.2 直流回路表1直流回路标号序号回路名称回路标号IIIHI1直流限制电源回路Ll±L2±L3±2直流爱惜电源回路Rl+R2+R3+3限制正电源回路1012013014限制负电源回路1022023025合闸回路1032033036启动重合闸回路103H203H7监控系统合闸回路103J203J303J8合闸监视回路1052053059跳闸回路13323333310操作箱到机构箱合闸回路10720730711操作箱到机构箱跳闸回路13723733712监控系统跳闸回路133J233J333J13跳闸监视回路13523533514三跳起动失灵回路133R233R333R15三跳不起动失灵回路133F233F333F16备用电源自动合闸回路150-169250-269350-36917备自投装置开入回路171-17918主变本体限制回路18119919主变压器、高抗非电量爱惜开入回路011-04920第一套母线爱惜开入回路05106021其次套母线爱惜开入回路061-07022第一套线路、主变压器、高抗爱惜开入回路0111014923第一套远跳爱惜开入回路0151017924第一套光电转换装置开入回路0181019925其次套线路、主变压器、高抗爱惜开入回路0211-024926其次套远跳爱惜开入回路0251-027927其次套光电转换装置开入回路0281029928断路器帮助爱惜开入回路0311039929第一组电压切换回路0411041930其次组电压切换回路0421042931第一组电压并列回路0431043932其次组电压并列回路0441-04496.3 信号及其它回路表2信号及录波回路标号序号回路名称回路标号1信号正电源7012信号负电源7023红灯指示回路7034绿灯指示回路7055爱惜动作瞬动信号回路（合并）7096爱惜、平安自动装置动作、告警信号回路711-7997断路器的位置信号回路8018098隔离开关的位置信号回路8118259接地开关的位置信号回路82783910断路器，隔离（接地）开关的本体信号回路84187911隔离（接上也）开关电气闭锁回路88189912录波公共端回路90113录波开关量信号回路903999备注1：针对多个测控装置集中组屏的方式，为防止不同测控装置之间信号正、负电源的混淆，可在信号正、负电源回路号后增加-1（2、3、4）加以区分。备注2：主变间隔的信号回路的回路号用四位数表示，各种信号回路运用的号段与其它间隔一样，同时在号段的第2位分别参加0（爱惜、高压侧）、1（中压侧）、2（低压便J）、4（主变本体）数字加以区分。6.4 沟通电流回路表3沟通电流回路名称回路名称用途A相B相C相中性线零序电T51-15111-A5119B5111-B5119C5111-C5119N5U1-N5119L5111-L5119流T51-2A5121A5129B5121B5129C5121C5129N5121N5129L5121L5129回路T21-121112119B21112119C2111-C2119N2111-N2119L2111-L2119T21-2A2121A2129B2121B2129C2121C2129N2121N2129L2121L2129T31-1A31113119B3U1-B3119C3111-C3119N3U1-N3119L3111-L3119T31-2A3121A3129B3121B3129C3121C3129N3121N3129L3121L3129备注：全站各电压等级电流回路的回路号用四位数表示。第1位为电压等级代号（500kV:5：220kV:2：35kV:3）:第2位为该CT的编号；第3位为该CT的二次绕组编号：第4位为该电流回路的次序号。6.5 沟通电压回路表4沟通电压回路名称回路名称用途A相B相C相中性线零序爱惜及测量电压回路TlT2T3A611A619A621A629A631A639B611-B619B621B629B631B639C611C619C621-C629C631C639N611N619N621N629N631N639L611L6191.621L6291.631L639未经切换的PT回路PTOlPT09A611A619A691A699B611B619B691B699C611C619C691C699N6UN619N691N699L611L6191.691-L699经隔离开关帮助接点或继电器切换后的电压回路500kV220kV35kVA（B、C、L）750759、N600A（B、C、L）720729、N600A（B、C、L）730739、N600电压小母线IM2M3M（5M）4M（6M）A（B、C、L）6301（IKIII）-1（2>3、4）;A（B>C、L）6401（IKIH）-I（2、3、4）;A（BxC、L）6501（IKIn）T（2、3、4）;A（B>C、L）6601（IKIn）-I（2、3、4）;备注：括号内的母线标号用于220kV的双母双分段接线，Klk川）表示该回路所处的站内电压等级，1（2、3、4）表示电压互感器二次绕组的序号。7爱惜厂家图纸设计原那么7.1 厂家图纸制图要求a）图纸用AUtOCAD软件绘制，图面表达应正确、清楚、直观。b）图纸幅面接受A3横向，左侧需留出装订边，用A4纸打印。c）图纸文件名按“XX-YY图纸名称的格式统一命名。其中"XX"为整份图纸总页数，"YY”为该图纸页码（从Ol开场编号）；“XX"、"YY”固定为两位，封面和书目均计入图纸页码。d）端子排图接受四列表示，左侧端子排从左至右、右侧端子排从右至左侧各列分别为“外部回路端子号或回路标号、“端子排端子号、”装置内部端子号、“端子用途说明"。其中"端子用途说明"一列宜用不同颜色区分，并便利删除。e）图纸封面信息栏内应包括工程名称、屏柜尺寸、颜色、数量、主要技术参数（含软件版本）等内容。f）柜面布置图中实际配置的装置标明数量，预留位置应用虚线表示。7.2 厂家图纸书目要求单个爱惜装置的同类型回路宜在同一张图纸中表示。厂家图纸书目应依据以下依次排列。a)b)c)d)e)f)g)h)i)j)封面书目柜面布置图爱惜交直流电源回路图沟通回路图开关量输入、输出、信号和录波回路图通信、对时、打印回路图装置接线图压板接线图端子排图附录A资料性附录二次原理接线图集A.1500kV线路及断路器二次回路原理图集;A.2500kV主变压器二次回路原理图集；A.350OkV母线爱惜二次回路原理图集；A.450OkV并联电抗器二次回路原理图集；A.5220kV线路二次回路原理图集；A.6220kV母线爱惜二次回路图集；A.722OkV母联及分段二次回路原理图集；A.8公用设备二次回路原理图集。
