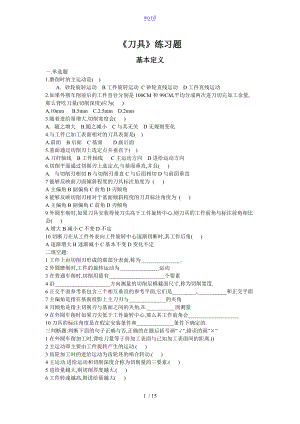

金属切削原理与刀具练习题及问题详解.doc
word刀具练习题基本定义一.单选题1.磨削时的主运动是( )A. 砂轮旋转运动 B工件旋转运动 C砂轮直线运动 D工件直线运动2.如果外圆车削前后的工件直径分别是100CM和99CM,平均分成两次进刀切完加工余量,那么背吃刀量(切削深度)应为( )A.10mm B.5mm C.2.5mm D.2mm3.随着进给量增大,切削宽度会( )A. 随之增大 B.随之减小 C与其无关 D无规则变化4.与工件已加工表面相对的刀具表面是( )A.前面 B后面 C基面 D副后面5.基面通过切削刃上选定点并垂直于( )A.刀杆轴线 B工件轴线 C主运动方向 D进给运动方向6.切削平面通过切削刃上选定点,与基面垂直,并且( )A. 与切削刃相切B与切削刃垂直C与后面相切D与前面垂直7能够反映前刀面倾斜程度的刀具标注角度为 ( )A主偏角B副偏角C前角D刃倾角8能够反映切削刃相对于基面倾斜程度的刀具标注角度为 ( )A主偏角B副偏角C前角D刃倾角9外圆车削时,如果刀具安装得使刀尖高于工件旋转中心,则刀具的工作前角与标注前角相比会( )A增大B减小C不变D不定10切断刀在从工件外表向工件旋转中心逐渐切断时,其工作后角( )A逐渐增大B逐渐减小C基本不变D变化不定二填空题:1工件上由切削刃形成的那部分表面,称为_.2外圆磨削时,工件的旋转运动为_运动3在普通车削时,切削用量有_个要素4沿_方向测量的切削层横截面尺寸,称为切削宽度.6正交平面参考系包含三个相互垂直的参考平面,它们是_,_和正交平面7主偏角是指在基面投影上主刀刃与_的夹角8刃倾角是指主切削刃与基面之间的夹角,在_面测量9在外圆车削时如果刀尖低于工件旋转中心,那么其工作前角会_10刀具的标注角度是在假定安装条件和_条件下确定的.三判断题:判断下面的句子正确与否,正确的在题后括号画”,错误的画”×”1在外圆车削加工时,背吃刀量等于待加工表面与已知加工表面间的距离.()2主运动即主要由工件旋转产生的运动.( )3齿轮加工时的进给运动为齿轮坯的啮合转动.( )4主运动.进给运动和切削深度合称为切削量的三要素.( )5进给量越大,则切削厚度越大.( )6工件转速越高,则进给量越大( )7刀具切削部分最前面的端面称为前刀面( )8主偏角即主刀刃偏离刀具中心线的角度.( )9前角即前面与基面间的夹角,在切削平面测量.( )10刀尖在刀刃的最高位置时,刃倾角为正.( )四名词解释:1切削运动-2切削用量-3切削厚度-4基面-5前角-五计算题某外圆车削工序,切削前工件直径为80mm,要求切削后工件直径为78 mm,一次切除余量,假定工件转速为300 r/min,刀具进给速度为60mm/min,试求切削用量三要素及切削面积.刀具材料 基本训练1选择题:四个选项中只有一个是正确的,将正确选项前的字母填在题后括号。(1) W6Mo5Cr4V2是下面哪一类刀具材料? ( ) A 钨系高速钢 B 钨钼系高速钢 C 合金工具钢 D 硬质合金(2) 普通高速钢的常温硬度约可达 ( ) A HRC4045 B HRC5055 C HRC6065 D HRC7075(3) YT30属于下面哪类硬质合金? ( ) A 钨钴类 B钨钴钛类 C通用类 D TiC基(4) YG3X属于下面哪类硬质合金? ( ) A 钨钴类 B钨钴钛类 C通用类 D TiC基(5) 下列哪种牌号的硬质合金的硬度最高? ( ) A YT5 B YT15 C YT14 D YT30(6) 下列哪种牌号的硬质合金的强度最高? ( ) A YG3 B YG3X C YG6 D YG8(7) 下列哪种牌号的硬质合金的硬度最高? ( ) A YG3 B YG3X C YG6 D YG6X(8) M42属于下列哪种高速钢? ( ) A钨系普通高速钢 B 钨钼系普通高速钢 C 钴高速钢 D 铝高速钢(9) 下面哪种刀具材料最适合用于铸件粗加工? ( ) A钨钴类硬质合金 B 钨钴钛类硬质合金 C TiC基硬质合金 D金刚石(10) 下列哪种刀具材料的常温硬度最高? ( ) A 氧化铝基陶瓷 B 氮化硅基陶瓷 C 人造金刚石 D 立方氮化硼2填空题:在横线上填写适当的文字,把下列语句补充得正确、完整。(1) W18Cr4V是属于系高速钢。(2) W6Mo5Cr4V2是属于系高速钢。(3) 6-5-4-2高速钢中钨的含量是%。(4) 钨钼系高速钢的高温塑性比钨系高速钢。(5) YG类硬质合金牌号的数字越大,则其强度越,硬度越。(6) YT类硬质合金牌号的数字越大,则其强度越,硬度越。(7) 细晶粒硬质合金比同样成分的中晶粒硬质合金的硬度。(8) 复合陶瓷刀具材料按其基体成分可分为基和基陶瓷两大类。(9) 金刚石的耐热性比立方氮化硼。(10) 立方氮化硼的硬度比硬质合金。3判断题:判断下面的说确与否,正确的在题后括号画“”,错的画“×”。(1) 刀具材料的强度必须要大于工件材料的强度。 ( )(2) 钨系高速钢中最主要的成分是钨。 ( )(3) YG3比YG6更适宜于铸件的粗加工。 ( )(4) YT5比YT14更适宜于钢件的粗加工。 ( )(5) 高性能高速钢之所以具有高性能,主要是因为它们的钨含量高。 ( )(6) 根据资源特点,铝高速钢比钴高速钢更适合于我国国情。 ( )(7) 粉末高速钢在化学成分上与普通高速钢有较大差异。 ( )(8) 涂层硬质合金刀具只适宜于加工钢材。 ( )(9) 陶瓷刀具硬度高,但脆性大,所以一般不宜用于粗重加工。 ( )(10) 金刚石和立方氮化硼刀具硬度极高,适用于淬硬钢的高速精加工。 ( )4简答题:简要回答下面的问题。(1) 一般情况下,刀具切削部分的材料应具有哪些基本性能?(2) 普通高速钢有哪些主要种类?其主要性能特点和应用围如何?(3) 高速精车调质钢时,若选用普通硬质合金制作刀具,应选哪种牌号?为什么?(4) 试对比分析YG3与YG8硬质合金的成分、性能和适用围的差异。金属切削过程的基本规律 基本训练1选择题:四个选项中只有一个是正确的,将正确选项前的字母填在题后括号。(1) 使被切削层与工件母体分离的剪切滑移变形主要发生在 ( ) A第1变形区 B第2变形区 C 第3变形区 D 刀-屑接触区(2) 对工件已加工表面质量影响最大的是 ( ) A第1变形区 B第2变形区 C 第3变形区 D 刀-屑接触区(3) 在切削速度较高、切削厚度较小、刀具前角较大的条件下切削塑性金属时,常容易形成下面哪种切削? ( ) A带状切屑 B 挤裂切屑 C单元切屑 D 崩碎切屑 (4) 在通常条件下加工铸铁时,常形成下面哪种切屑? ( ) A带状切屑 B 挤裂切屑 C单元切屑 D 崩碎切屑 (5) 在其它条件相同的情况下,进给量增大则表面残留面积高度 ( ) A随之增大 B 随之减小 C基本不变 D 先小后大(6) 下面哪种措施可以显著降低表面残留高度? ( ) A 增大副偏角 B 减小副偏角 C 增大前角 D 减小前角(7) 外圆车削时的径向切削力又称为 ( ) A总切削力 B 切削力 C 背向力 D 进给力(8) 在切削过程中消耗功率最多的是哪个切削分力? ( ) A 切削力 B背向力 C 进给力 D 径向力(9) 在下面的因素中对切削力影响最大的因素是 ( ) A 切削速度 B 切削厚度 C 背吃刀量 D 进给量(10) 在一般情况下,前角增大则切削力会 ( ) A随之增大 B 随之减小 C基本不变 D 变化不定(11) 在车削过程中,吸收切削热最多的通常是 ( ) A 切削 B 刀具 C 工件 D 介质(12) 在钻削过程中,吸收切削热最多的通常是 ( )A 切削 B 刀具 C 工件 D 介质(13) 在下列因素中对刀具耐用度影响最大的因素是( ) A切削速度 B切削厚度 C背吃刀量 D进给量(14) 哪一个阶段刀具磨损的速率最慢?( ) A初期磨损耗B正常磨损C剧烈磨损D因刀而定(15) 在下列因素中对刀具耐用度影响最大的因素是 ( ) A切削速度 B切削厚度 C背吃刀量D进给量2填空题:在横线上填写适当的文字,把下列语句补充得正确、完整。(1) 切削速度越,越容易形成带状切削。(2) 积屑瘤的存在会使刀具的实际切削前角。(3) 由于切削变形而使工件以加工表面的表层硬度提高的现象,称为。(4) 当表面残余应力为应力时,可有利于提高零件的抗疲劳性能。(5) 月牙洼磨损发生在刀面上。(6) 在刀具磨损三阶段中, 阶段的切削时间最长。(7) 切削速度提高时,刀具耐用度会随之。3判断题:判断下面的说确与否,正确的在题后括号画“”,错的画“×”。(1) 就四种切屑基本形态相比较,形成带状切屑时切削过程最平稳。( )(2) 就四种切屑基本形态相比较,形成崩碎切屑时的切削力最大。( )(3) 积屑瘤的存在对切削过程总是有害的,所在地以要尽力消除它。( )(4) 切削振动只会影响切削过程平稳性,而不会影响已加工表面质量。( )(5) 刀具总切削力与工件切削力大小相等。( )(6) 进给力就是指进给运动方向上的切削分力。( )(7) 切削热主要产生于刀具与切屑、刀具与工件之间的摩擦。( )(8) 切削用量三要素中任一要素增大,切削温度都会随之升高。( )(9) 粗加工时,刀具磨损限度可以定得大些。( )4名词解释:(1) 积屑瘤(2) 加工硬化(3) 刀具耐用度5简答题:简要回答下面的问题。(1) 简要分析积屑瘤对切削过程的影响及其控制方法。(2) 切削力的分解与切削运动相联系,有何实用意义?切削条件的合理选择 基本训练1. 选择题:四个选项中只有一个是正确的,将正确选项前的字母填在题后括号。 (3)下列四种切削液,润滑性能最好的是( )A.乳化液 B.极压乳化液 C.水溶液 D.矿物油(5)下列四种切削液中,冷却性能最好的是( )A.乳化液 B.极压乳化液 C.水溶液 D.矿物油(6)加工一般灰铸铁,前角最好选( )A.5°15°B.10°20°C.0°10° D.-5°-20°(7)当工艺系统刚性差时,车削细长轴,偏角应选用( )A10°30°B.30°45° C.60°75° D.90°93°(8)用一把车刀车削外圆、端面和倒角,主偏角应选用( )A 45° B 60° C 75° D 90° (9)普通车刀刀具后角的一般取值围是 ( )A 5°10° B 10°15° C15°20° D 20°25°(10)粗加工时,副偏角一般取( )A 5°10° B 10°15° C15°20° D 20°25°(12)加工一般钢料及灰铸铁,无冲击的粗车,刃倾角的取值围最好是 ( )A 0°+5° B 0° -5° C 5° -15°D 30° -45°(13)半精加工和精加工时,选择进给量主要根据 ( )A 机床功率 B 刀具耐用度 C 工件表面粗糙度 D 加工余量 (14)粗加工时,背吃刀量ap的选择主要根据 ( )A 机床功率 B 刀具耐用度 C 工件表面粗糙度 D 加工余量2填空题:在横线上填写适当的文字,把下列语句补充得正确、完整。(1) 切削液的主要作用是、冷却,同时起到清洗、防锈的作用。(2) 前角的大小决定切削刃的程度和强固程度。(3) 前角的选择原则是:在刀刃强度足够的前提下,尽量选用的前角。(4) 后角的主要功用是减少切削过程中刀具刀面与工件表面之间的摩擦。(5) 加工塑性较大,容易产生加工硬化的材料时,应选择较的前角。(6) 主偏角的选择原则是,在保证不产生振动的前提下,尽量使用主偏角。(7) 副偏角的合理值,首先应满足工件已加工表面的要求。(8) 当>0时,切屑流向表面,适用于加工。(9) 断续切削,冲击较大的情况,应采用刃倾角。(10) 半精加工时,选择背吃刀量要以保证为前提,尽可能取的ap。(11) 粗加工时进给量的选择主要受的限制。(12) 工件材料强度、硬度较高时,应选择较的切削速度。3判断题:判断下面的说确与否,正确的在题后括号同画“”,错的点“×”。(1) 切削铸铁等脆性材料时需采用冷却性能好的切削液。( )(2) 硬质合金刀具耐热性好,一般不用切削液。( )(3) 高速钢刀具粗加工时应选用以润滑作用为主的切削液。( )(4) 在切削一般钢材料时,前角越大越好。( )(5) 粗加工铸、锻件时,前角应适当增大,后角应适当减小。( )(6) 当s<0时,刀尖为切削刃上最高点,刀尖先接触工件.( )钻削、铣削、磨削原理 基本训练1 选择题:四个选项中只有一个是正确的,将正确选项前的字母填写在题后括号。(1) 钻孔时,钻头直径为10mm,钻削深度(背吃刀量)应为( ) A10mm B.5mm C.2.5mm D.5/sinmm (2) 钻削时,消耗功率最多的切削分力是( )A轴向力 B。径向力 C。切向力 D。背向力(3)钻削时,主要产生轴向力的切削刃是( )A主切削刃 B。副切削刃 C。横刃 D。过渡刃 (4)在不使用切削液的条件下钻孔时,切削热传出的主要途径是( )A切削 B。工件 C。钻头 D。介质(5)用标准麻花钻孔时,磨损最严重的位置是( )A横刃处 B。前刀面 C。后刀面 D。主、副切削刃交界处(6)铣床进给予机构铭牌上的进给量为( )A每转进给量 B。每齿进给量 C。进给速度 D。纵向进给量(7)直齿圆柱铣刀逆铣时,由切入到切出每齿切削厚度的变化规律是( )A由最大到零 B。由零到最大 C。由小到大又变小 D。由大到小又变大(8)平行于铣刀轴线测量的切削层尺寸是( )A铣削宽度 B。铣削深度 C。切削厚度 D。切削宽度(9)用铣刀对称铣削时,产生切削厚度最大值的位置是( )A切入位置 B。即将切出位置 C。工件对称中心 D。不确定(10)铣刀在切削区切削速度的方向与进给速度方向相同的铣削方式是( )A顺铣 B。逆铣 C。对称铣削 D。不对称铣削(11)切除单位体积切削层消耗功率最多的加工方式是( )A车削 B。铣削 C。钻削 D。磨削(12)下述四种温度,对砂轮磨损影响最大的是( )A砂轮磨削区温度 B。磨粒磨削点温度C工件平均温升 D。工件表面温度(13)下述四种温度,容易引起表面烧伤的是( )A砂轮磨削区温度 B。磨粒磨削点温度C工件平均温升 D。工件表面温度(14)下述四种加工方式中,切削速度最高的是( )A车削 B。铣削 C。钻削 D。磨削(15)磨削加工的四个运动中,切深运动是( )A砂轮的旋转运动 B。 径向进给运动C轴向进给运动 D。工件运动2 填空题:在横线上填写适当的文字,把下列语句补充得正确、完整。(1) 钻削速度指钻头主切削刃处的主运动的瞬时速度。(2) 若钻头每转进给量f=0.2mm/r,则每齿进给量为 。(3) 钻头刃磨正确,切削刃对称时,钻削中的分力应为零。(4) 钻削时, 力过大,会使钻头弯曲。(5) 钻削时的扭矩主要是由主切削刃上力产生的。(6) 铣削宽度是铣刀轴线测量的切削层尺寸。(7) 用直齿圆柱铣刀铣削时,切入后到切出前切削宽度为。(8) 对称铣削时,切入与切出的切削厚度。(9) 铣削是断续切削,切削厚度与切削面积随时时间。(10) 用圆柱铣刀铣削带有硬皮的工件时,铣削方式不能选用。(11) 磨削用量四要素是:磨削速度、径向进给量、轴向进给量和。(12) 磨削三个分力中力值最大。(13) 磨削表面质量包括:磨削表面粗糙度、 表层残余应力和磨削裂纹。(14) 为降低磨削表面粗糙度,应采用粒度号的砂轮。(15) 磨削常用于淬硬钢等坚硬材料的加工。3 判断题:判断下机的说确与否,正确的在题后括号画“”,错的画“×”。(1) 钻削过程中,主切削刃上各点的切削厚度是变化的。( )(2) 钻孔时,因横刃处钻削条件恶劣,所以磨损最严重。( )(3) 用标准麻花钻钻孔时,轴向力最大,消耗功率最多。( )(4) 铣削用量三要素为:铣削速度、进给量、铣削深度。( )(5) 直齿圆柱铣刀铣削时不产生轴承向力。( )(6) 直齿圆柱铣刀比螺旋齿圆柱铣刀铣削平稳性好。( )(7) 采用逆针时工件表面加工质量好。( )(8) 磨削中温度最高的部位是砂轮磨削区。( )(9) 磨削裂纺与表面烧伤是相联系的。( )(10) 磨削用量中,磨削深度ap对表面精糙度影响最大。( )4 简答题:简要回答下面的问题。(1) 试分析车、铣、钻、磨削的切削速度有何异同。(2) 比较顺铣与逆铣对切削过程的影响。(3) 简述端铣时的铣削方式。(4) 简述磨削过程的特点。切削刀具 基本训练1 选择题:四个选项中只有一个是正确的,将正确选项前的字母填在题后括号。(1) 既能车削外圆又能车削端面和倒角的车刀是( )A90°偏刀 B。尖头车刀 C。45°弯头车刀 D。75°偏刀(2) 焊接车刀刀片厚度的选择应根据( )A切削宽度 B。切削厚度 C。主偏角 D。副偏角(3)可转位刀片代号中的第一位表示( )A刀片形状 B。刀片长度 C。刀片厚度 D。刀片精度 (4)标准麻花钻的前角从外缘向钻心逐渐( )A增大 B。减少 C。先增大后减少 D。先减少后增大(5)加工钢和铸铁的标准麻花钻的原始顶角2=( )A180°B。140° C。118° D。100°(6)钻头使用过程中,刃磨得到的顶角小于原始顶角时,主切削刃呈( )A直线 B。凹曲线 C。外凸曲线 D。无规则变化曲线(7)麻花钻的名义后角f是指钻头的( )A外缘处后角 B。钻心处后角 C。横刃处后角 D。后角的平均值(8)加工平面常用的铣刀有面铣刀和( )A立铣刀 B。圆柱铣刀 C。三面刃铣刀 D。成形铣刀(9)立铣刀常用于加工( )A平面 B。沟槽和台阶面 C。成形表面 D。回转表面(10)下列四种铣刀属于铲齿铣刀的是( )A立铣刀 B。圆柱铣刀 C。三面刃铣刀 D。成形铣刀(11)在车床上加工传动丝杠常采用( )A螺纹车刀 B。螺纹铣刀 C。丝锥 D。螺纹滚压刀具(12)小直径螺纹的加工刀具( )A螺纹车刀 B。螺纹铣刀 C。丝锥 D。螺纹滚压刀具(13)在螺纹标准件的大批量生产广泛应用的螺纹刀具是( )A螺纹车刀 B。螺纹铣刀 C。丝锥 D。螺纹滚压刀具(14)下列四种齿轮刀具中,用展成法加工齿轮的刀具是( )A盘形齿轮铣刀 B。指形齿轮铣刀 C。齿轮拉刀 D。齿轮滚刀(15)下列四种齿轮刀具中,可以加工齿轮的是( )A盘形齿轮铣刀 B。插齿刀 C。滚齿刀 D。指形铣刀(16)下列四种代号中表示磨料为黑碳化硅的是( )AA或GZ B。WA或GB C。C或TH D。GC或TL(18)下列四种结合剂的砂轮价格低廉,应用最广的是( )A陶瓷结合剂 B。树脂结合剂 C。橡胶结合剂 D。金属结合剂(19)砂轮上磨粒受磨削力作用后,自砂轮表层脱落的难易程度称为砂轮的( )A粒度 B。硬度 C。组织 D。强度(20)下面哪种特性能够反映出磨粒在砂轮中占有的体积百分数大小( )A磨粒 B。结合剂 C。组织 D。粒度2 填空题:在横线上填写适当的文字,把下列语句补充得正确、完整。(1) 外圆车刀用于车削工件的圆柱和外表面。(2) 焊接车刀的刀槽型式有通槽、半通槽和槽。(3) 影响焊接车刀性能的两大技术关键是 和。(4) 可转位车刀的结构是由刀片、刀垫、刀杆和组成的。(5) 麻花钻的工件部分由部分和部分组成。(6) 标准麻花钻切削部分是由个面和个刃组成的。(7) 为了测量方便,麻花钻的后角常采用后角。(8) 修磨横刃主要是和修磨横刃角。(9) 解决钻屑宽、排屑难的方法是在两主切削刃的后刀面上磨出。(10) 铰刀是用于孔的半精加工与精加工的刀具。(11) 铰刀按使用方式通常分为铰刀和铰刀。(12) 尖齿铣刀与铲齿铣刀是按形式分类的。(13) 螺纹刀具按形成螺纹的方法可分为法和法。(14) 常用于六角、单轴或多轴自动车床上加工螺纹刀具是。(15) 盘形齿轮铣刀是用法加工齿轮的。(16) 用展成法加工齿轮的刀具,除齿轮滚刀、插齿刀外,还有刀。(17) 磨削高速钢钻头,常选用磨料为的砂轮。(18) 砂轮,表示磨粒难以脱落。(19) 表示砂轮中磨料、结合剂、气孔三者之间比例关系的是砂轮的。(20) 磨削软材料,最好采用组织的砂轮。3 判断题:判断下面的说确与否,正确的在题后括号画“”,错的画“×”。(1) 焊接式切断刀的刀槽型式最好选用半通槽。( )(2) 麻花钻的副偏角一般以倒锥量表示。( )(3) 麻花钻主切削刃上外缘处螺旋角最小。( )(4) 标准麻花钻主切削刃的刃倾角一般为正值。( )(5) 标准麻花钻主切削刃的主偏角为一定值。( )(6) 铰刀可用于一般孔的粗加工与精加工。( )(7) 尖齿铣刀用钝后需刃磨前刀面。( )(8) 板牙是一种常用的加工精度较高的外螺纹刀具。( )(9) 螺纹梳刀与螺纹车刀相比较,生产效率最高。( )(10) 插齿刀是用成形法加工齿轮的。( )(11) 齿轮滚刀是加工外啮合直齿和斜齿圆柱齿轮最常用的刀具。( )(12) 磨削硬质合金车刀,常选用磨料为棕刚玉的砂轮。( )(13) 砂轮的粒度表示磨料颗粒尺寸的大小。( )(14) 陶瓷结合剂的砂轮,脆性大,不宜制作切断砂轮。( )(15) 砂轮磨料硬度越高,则砂轮硬度越高。( )4 简答题:简要回答下面的问题。(1) 试分析如何刃磨钻头侧后角f。(2) 标准麻花钻的主要缺陷是什么?(3) 简述尖齿铣刀与铲齿铣刀的特点与应用。(4) 简述齿轮滚刀的工作原理?(5) 试分析粗磨与精磨时,砂轮的粒度如何选择。(6) 试分析如何根据工件的硬度,选择砂轮的硬度。参考答案第一部分 基本定义 1选择题:1 A 2 C 3 C 4 D 5 C 6 A 7 C 8 D 9 A 10 B2填空题:(1)过渡表面 (2)主运动 (3) 进给 (4)三 (5)主刀刃 (6) 基面,切削平面 (7)进给方向 (8)切削平面 (9)减小 (10)运动 (或假定运动)3判断题:(1) (2) × (3 ) (4) × (5) (6)× ( 7) × (8) × (9) × (10)4名词解释:(1) 切削运动在切削过程中刀具与工件之间的相对运动,它包括主运动和进给运动。(2) 切削用量在切削加工时,为完成一定的加工任务而调整机床所用的参量,它包括三个要素,即切削速度,进给量和背吃刀量。(3) 切削厚度垂直于主刀刃方向测量的切削层横截面尺寸。(4) 基面通过切削刃选定点并垂直于假定主运动方向的参考平面。(5) 前角前面与基面的夹角,在正交平面测量。5计算题:解: (1)已知dw=80mm=0.08m,n=300r/min=5r/s则Vc= dwn=3.14×0.08×5=1.26(m/s)(2)已知Vf=60mm/min则f=vf/n=60÷300=0.2(mm/r)(3)已知dw=80mm,dm=78mm,则ap=1/2(dw-dm)=1/2(80-78)=1(mm)(4)Ac=f×ap=0.2×1=0.2(mm2).答:该工序切削速度为1.26m/s,进给量为0.2mm/r,背吃刀量为1mm,切削面积为0.2 mm2第二部分 刀具材料 参考答案1选择题:(1) B (2) C (3) B (4) A (5) D (6) D (7) B (8) C (9) A (10)C2填空题:(1)钨 (2)钨钼 (3)6 (4)好 (5)高,低 (6)低,高 (7)高(8)氧化铝,氮化硅 (9)差 (10)高3判断题:(1) × (2) ×(3) × (4) (5) ×(6) (7)×(8)× (9) (10)×4简答题:(1) 答:刀具材料一般应具备以下基本性能:a足够的强度和韧性;b足够的硬度与耐磨性;c足够的耐热性和化学稳定性;d一定的工艺性和经济性。(2) 答:普通高速钢可分为钨系和钨钼系两大类,其主要性能特点和应用围分别为:钨系(典型牌号W18Cr4V):综合切削性能较好,可磨性好;适宜制造各种复杂刀具。钨钼系(典型牌号W6Mo5Cr4V2):硬度与钨系相当,强度高于钨系,高温塑性好,但热处理及磨削工艺性差;适宜制造热轧刀具(如麻花钻)。(3) 答:首先,加工钢材,应选用YT类硬质合金。其次,由于调质钢一般硬度较高,又要在高速条件下加工,所以对刀具的硬度和耐磨性要求较高;由于是精加工,冲击力不大,因此对刀具的强度和刃性没有太大的要求。综合这两方面,应选择TiC含量较高的牌号,故应选择YT30或YT15。(4) 答:YG与YG8均属于钨钴类硬质合金牌号,它们的钴含量分别为3%和6%。由于YG8的钴含量较多,故其强度较高,韧性较好,适用于铸铁等材料的粗加工;YG3的钴含量少,硬度较高,耐磨性较好,适用于铸铁等材料的高速精加工。第三部分 金属切削过程的基本规律 参考答案1选择题 :(1) A(2)C (3) A (4) D (5)A (6) B (7)C (8) A (9) C (10)B (11) A(12) C (13) A (14) B (15) A2填空题:(1) 减切滑移 (2)挤压滑移 (3)高 (4)增大 (5) 加工硬化 (6)压 (7)前 (8)VB(后刀面磨损平均宽度) (9)正常磨损 (10)降低3判断题:(1) (2)× (3) ×(4)× (5) (6) (7) × (8) (9)× (10)4名词解释:(1) 积削瘤在切削塑性金属时,粘附在刀具前面刀刃附近的一个小楔形块,它能够代替刀面和刀刃进行切削。(2) 加工硬化工件已加工表面层因切削变形而发生硬度、强度提高,塑性韧性下降的现象。(3) 单位切削力单位切削面积上的平均切削力,亦即切削力与切削面积之比。(4) 月牙洼磨损在刀具磨损过程中,在前刀面靠近刀刃处磨出一个月牙形洼坑,称为月牙洼磨损。(5) 刀具耐用度 一把新刃磨的刀具从开始切削直到磨损量达到刀具磨损限度为止所经过的总切削时间。5简答体:(1) 积削瘤对切削过程的影响有两个方面:一方面,它会破坏加工精度和加工表面质量;另一方面,它可以起到增大切削前角、减小切削力、保护刀具的作用;因此在精加工时要避免产生积削瘤,在粗加工时可适当利用积削瘤。通过提高切削速度、增大刀具前角、加注切削液等方法,可有效控制积削瘤。(2) 答:切削力的分解与切削运动相联系,便于测量和应用。切削力Fc是校核刀具强度、设计机床、确定机床动力的必要数据;背向力Fp是设计机床主轴系统和校验工艺系统刚性的主要依据;进给力Fx是设计和校验机床进给机构强度与刚度的主要依据。(3) 答:相同之处切削力和切削温度都是随着切削用量增大而提高。不同之处:影响程度的顺序不同,对切削力的影响apf vc,对切削温度的影响 vc f ap 造成这种不同的主要原因是传热过程对切削温度的影响。6计算题:解:已知Kc=2.3Gpa=2300N/mm2,ap=4mm,f=0.25mm/r,则Fc=Kcapf=2300*4*0.25=2300(N)又已知Vc=120m/min=2m/s,则Pc=Fcvc=2300*2=4600(w)=4.6kw,因为Pe=7.5kw,Pc/所以Pe>Pc>机床主电机功率满足要求。第四部分 切削条件的合理选择 参考答案1选择题:(1) A (2) C (3) B (4) B (5) C (6) A (7) D (8)A (9) A(10) B (11) A (12) B (13) C (14) D (15)B2填空题:(1)难易程度 (2)润滑 (3)极压 (4) 正火 (5) 锋利 (6)较大 (7)后,加工(或过渡) (8)大 (9)减小 (10)粗糙度 (11)待,精 (12)负 (13)加工质量,大 (14)切削力 (15)低 3判断题:(1) (2) ×(3) (4) × (5) × (6) (7) ×(8) × (9) × (10) ×4名词解释:(1) 切削加工性在一定切削条件下,对工件材料进行切削加工的难易程度,称为工件材料的切削加工性。(2) 相对加工性取刀具耐用度T60min, 以切削抗拉强度=0.735Gpa的45钢的切削速度(v60)j的比值,称为相对加工性,记作Kv.Kvv60/(v60)j。(3) 合理前角在一定切削条件下,刀具耐用度最大的前角,称为合理前角。(4) 合理的切削用量在充分利用刀具的切削性能和机床性能(功率、扭矩等),在保证加工质量的前提下,获得高的生产率和低的加工成本的切削用量。5简答题:(1) 答:因为磨削加工的特点是,切削温度高,且磨屑细微,极易粘在工件和砂轮表面,不及时清洗,会使砂轮堵塞,影响加工表面质量,所以磨削加工应选用冷却、清洗性能好的水溶液和稀乳化液。(2) 答:刀具合理后角的大小主要取决于切削厚度(或进给量)的大小。切削厚度较小时,刀具磨损主要发生在切削刃和后刀面上,为了减少后刀面的磨损和增加切削刃的锋利程度,宜取较大的后角;反之,取较小后角。常取f>0.25mm/r时,05°10°f<=0.25mm/r时,0=10°20°。在选择后角时,同时应考虑到刀具材料、刀具前角和加工条件(如粗、精加工、工件材料性质、工艺系统刚性条件等),综合分析。(3) 答:当s=0时,整个切削刃同时切入或切出工件,切入时,切削力在瞬间由零增至最大;切出时,又在瞬间减至零,冲击力大,切削不平稳。当s0,切削刃是逐渐切入、切出工件,使冲击力减小,切削平稳。(4) 从提高生产率,又要保证刀具耐用度出发,选择切削用量的顺序是:首先选用尽可能大的背吃刀量ap,再选用尽可能大的进给量f,最后根据确定的刀具耐用度选择合理的切削速度。(5) 在背吃刀量ap和进给量f 确定之后,应在保证刀具耐用度的前提下,确定合理的切削速度,具体步骤如下: 根据已确定的ap、f和T,用公式计算或查表选出vc; 根据公式n1000vc/dw,将Vc换算成n; 根据机床说明书选取近似的机床转速n; 根据机床转速n计算出实际切削速度vc.第五部分钻削、铣削、磨削原理参考答案1、选择题:(1)B(2)C(3)C (4) B (5) D (6) C (7) B (8) B (9) C (10)A(11)D(12)B(13)A(14)D(15)B2、填空题:(1)外缘(2)0.1mm/z(3)径向(4)轴向(5)切向(6)垂直(7)常数(8)相等(9)变化
