镁水泥隧道防火涂料正交试验的数据.docx

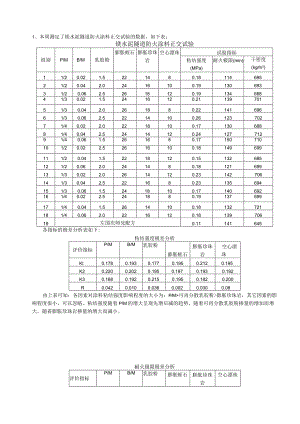

1、本周测定了镁水泥隧道防火涂料正交试验的数据，如下表：镁水泥隧道防火涂料正交试验组别P/MB/M乳胶粉膨胀蛭石膨胀珍珠岩空心漂珠试验指标粘结强度(MPa)耐火极限(min)干密度(kgm3)11/20.021.5221480.1811469521/20.042.02416100.1913069331/20.062.52618120.1913468841/30.021.52416120.2113970151/30.042.0261880.2214169661/30.062.52214100.2612370271/40.022.02218100.1713068881/40.042.52414120.2412771291/40.061.5261680.17150710101/20.022.52616100.18149699111/20.041.52218120.15132685121/20.062.0241480.18121699131/30.022.02614120.23142706141/30.042.5221680.23135694151/30.061.52418100.17140692161/40.022.5241880.19137699171/40.041.52614100.18132721181/40.062.02216120.1813970619左国庆师兄配方0.11141645各指标的极差分析表如下:粘结强度极差分析评价指标P/MB/M乳胶粉膨胀蛭石膨胀珍珠岩空心漂珠Kl0.1780.1930.1770.1950.2120.195K20.2200.2020.1950.1970.1930.192K30.1880.1920.2150.1950.1820.200R0.0420.0100.0380.0020.0300.08由上表可知：各因素对涂料粘结强度影响程度的大小为：PM>可再分散乳胶粉>膨胀珍珠岩，其它因素的影响程度很小，可以忽略。粘结强度随着P/M的增大呈现先增后减的趋势，随着可再分散乳胶粉掺量的增加而增大，随着膨胀珍珠岩掺量的增大而减小。耐火极限极差分析评价指标P/MB/M乳胶粉膨胀蛭石膨胀珍珠岩空心漂珠Kl130135135129127135K2137133134132140136K3136135134141136132R72112134由上表可知：各因素对涂料耐火极限影响程度的大小为：膨张珍珠岩膨胀蛭石PM,其它因素的影响程度很小，可以忽略。耐火极限随着膨胀珍珠岩掺量的增大呈现先增后减的趋势，随着膨胀蛭石掺量的增加而增大，随着P/M的增大呈现先增后减的趋势。干密度极差分析评价指标P/MB/M乳胶粉膨胀蛭石膨胀珍珠岩空心漂珠Kl693698701695706699K2699700698699701699K3706700699703691700R1323815I由上表可知：各因素对涂料耐火极限影响程度的大小为：膨胀珍珠岩PM膨胀蛭石，其它因素的影响程度很小，可以忽略。干密度随着膨胀珍珠岩掺量的增大而减小，随着P/M的增加而增大，随着膨胀蛭石的增大而增大。2、根据GB28375-2012混凝土结构防火涂料要求，粘结强度工015MPa,耐火极限工12Omin,干密度2700kg/n?。本配方的干密度偏重，粘结强度也不够理想，而左国庆师兄配方的粘结强度已不能满足现行规范要求。3、耐水性试验要浸泡72Oh才能判断是否合格。4、接下去准备进行镁水泥隧道防火涂料配方改进试验，基准配方选择正交试验中最理想的配方。参考前人的文献和论文资料，改进方案如下：(1)针对粘结强度，掺入不同掺量的PVA和膨胀剂，分别研究两者对粘结强度的影响规律；(2)针对耐火极限，掺入不同掺量的阻燃剂硼酸锌，研究硼酸锌对耐火极限的影响规律；(3)针对干密度。掺入不同掺量的引气剂，研究引气剂对干密度的影响规律；最后，选择最优配比，测定隧道防火涂料的综合性能指标。
